本發明涉及雷達成像，特別涉及一種基于機動平臺的視頻sar快速成像方法及系統。

背景技術：

1、視頻合成孔徑雷達(video?synthetic?aperture?radar，visar)是一種先進的雷達成像技術，結合了傳統sar的高分辨率成像能力與視頻監控的連續性優點。它通過對目標區域進行連續觀測，可以生成序列幀圖像，實現對地面或目標的動態變化監控。機動平臺sar構型靈活，通常處于大斜視情況，與視頻sar結合，可以大大提升機動平臺的目標探測能力。因此，與傳統sar只能獲取靜態圖像不同，機動平臺視頻sar能夠捕捉目標的運動信息，在災害監測、交通管理等領域具有廣泛應用。

2、現有機動平臺視頻sar成像方法主要有兩大類：頻域算法和時域算法。頻域算法中，pfa算法是早期提出的用于成像頻域的方法，隨后被廣泛應用于sar成像。其特點是利用快速傅里葉變換在波數域中進行高效聚焦，但它基于平面波假設，限制了成像場景的范圍。其他頻域算法，如rda、rma、csa等可以適用于不同的成像需求，尤其是在復雜場景下具有更高的適應性和操作靈活性，但這些算法大都基于雷達平臺直飛的模式下。時域算法可以適應任意軌跡，包括傳統反投影算法、遞歸反投影算法、快速因式分解反向投影算法，傳統反投影算法具有高精度但計算復雜度極高；遞歸反投影算法存在誤差積累局限性；用于視頻sar成像的快速因式分解反向投影算法將成像場景劃分為興趣區域和一般區域，在不同區域采用不同的孔徑長度進行成像，從而提升roi區的分辨率，同時通過遞歸方法降低了視頻sar成像的計算復雜度，但在處理大規模數據時計算負擔依然存在。

3、因此，目前的機動平臺視頻sar成像方法無法同時實現快速的高分辨和高幀率的成像。

技術實現思路

1、有鑒于此，本發明的目的在于提供一種基于機動平臺的視頻sar快速成像方法及系統，旨在解決現有技術中視頻sar成像方法無法同時實現快速的高分辨和高幀率的成像。

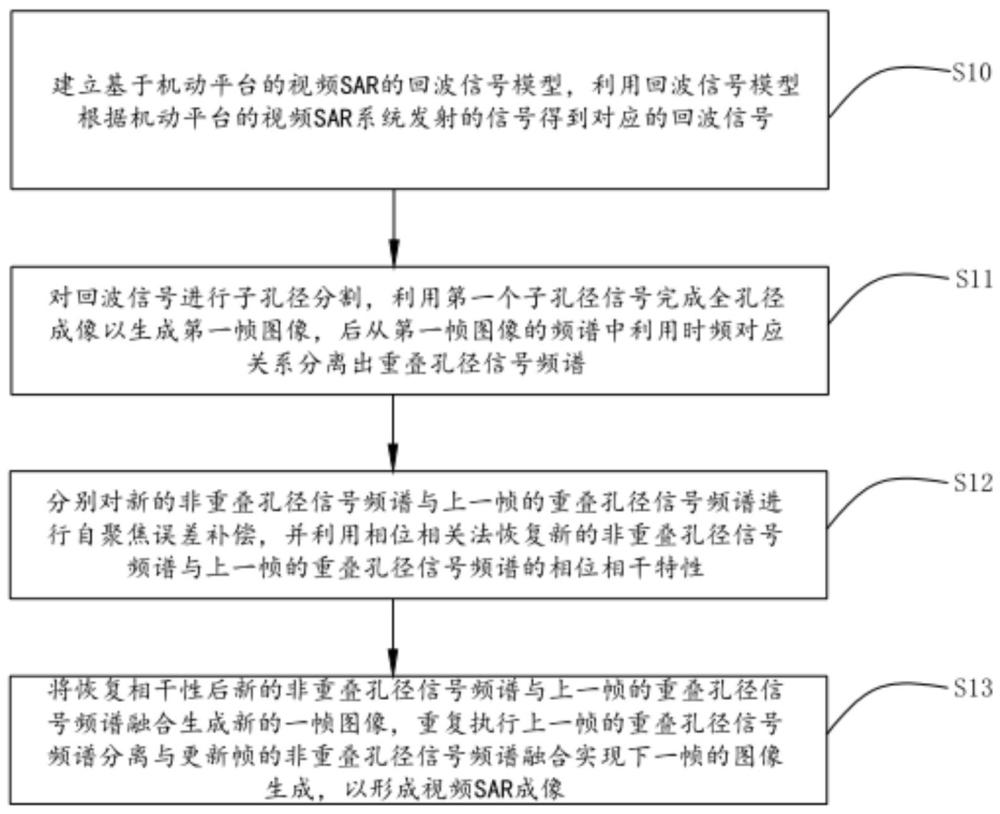

2、本發明的一個目的在于提供一種基于機動平臺的視頻sar快速成像方法，所述方法包括：

3、建立基于機動平臺的視頻sar的回波信號模型，利用回波信號模型根據機動平臺的視頻sar系統發射的信號得到對應的回波信號；

4、對回波信號進行子孔徑分割，利用第一個子孔徑信號完成全孔徑成像以生成第一幀圖像，后從第一幀圖像的頻譜中利用時頻對應關系分離出重疊孔徑信號頻譜；

5、分別對新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜進行自聚焦誤差補償，并利用相位相關法恢復新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜的相位相干特性；

6、將恢復相干性后新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜融合生成新的一幀圖像，重復執行上一幀的重疊孔徑信號頻譜分離與更新幀的非重疊孔徑信號頻譜融合實現下一幀的圖像生成，以形成視頻sar成像。

7、進一步的，上述基于機動平臺的視頻sar快速成像方法，其中，所述對回波信號進行子孔徑分割，利用第一個子孔徑信號完成全孔徑成像以生成第一幀圖像，后從第一幀圖像的頻譜中利用時頻對應關系分離出重疊孔徑信號頻譜的步驟包括：

8、利用預設的重疊幀率進行子孔徑分割，重疊幀率表示為；

9、；

10、其中，表示方位分辨率，表示載頻，表示平臺等效速度，表示中心波束斜視角，表示最短斜距，表示重疊率， c表示光速；

11、基于駐定相位原理，將第一個子孔徑信號通過傅里葉變換以變換到距離頻域，采用gcbp算法將接收的第一個子孔徑信號進行成像處理，得到第一幀圖像的信號表示形式：

12、；

13、其中，場景中存在任意點，為積分變量代換引入的雅可比行列式，和分別表示方位向和距離向波數矢量的大小， j表示虛數單位；

14、利用預設的頻譜空變校正函數對第一幀圖像進行校正得到圖像二維頻譜，后從第一幀圖像的圖像二維頻譜中利用時頻對應關系分離出重疊孔徑信號頻譜。

15、進一步的，上述基于機動平臺的視頻sar快速成像方法，其中，頻譜空變校正函數表達式為：

16、;

17、其中， j表示虛數單位，、和分別表示子孔徑中心方位時刻對應方位位置、距離位置以及高度，表示波束矢量中心，表示載波頻率的波長，表示第一步頻譜校正后的目標的距離頻譜，表示目標的距離頻譜，表示目標的距離頻譜中心，表示場景距離中心；

18、經過第一步頻譜校正后，利用平移函數對頻譜進行距離和方位的平移，其中，平移函數表示為：

19、；

20、其中，和分別表示校正后的方位、距離頻譜，為斜視角。

21、進一步的，上述基于機動平臺的視頻sar快速成像方法，其中，所述從第一幀圖像的圖像二維頻譜中利用時頻對應關系分離出重疊孔徑信號頻譜的步驟包括：

22、通過確立的成像場景的中心坐標對應的直角坐標系下方位頻譜和距離頻譜，計算出譜寬，表示為：

23、；

24、其中，和表示展寬系數；

25、通過譜寬計算出網格點對應頻譜：

26、；

27、其中，和分別表示方位和距離分辨率，和分別為子孔徑圖像的距離譜和方位譜的中心頻率點，為方位網格頻譜，為距離網格頻譜；

28、時頻對應關系為任意方位時刻與方位網格頻譜的對應關系，表示為：

29、;

30、其中，表示成像場景的中心坐標，表示任意方位時刻的有效發射頻率，表示任意方位時刻的距離網格點對應頻率，表示任意方位時刻對應的孔徑方位位置，表示瞬時理想天線相位中心到目標的瞬時斜距；

31、基于頻譜先進先出，利用滿足視頻sar幀率和高分辨率的孔徑重疊率，計算出非重疊孔徑起始方位時間和結束方位時間對應的頻譜網格位置區間，將頻譜網格位置區間內圖像頻譜部分從中分離以分離出重疊孔徑信號頻譜。

32、進一步的，上述基于機動平臺的視頻sar快速成像方法，其中，所述分別對新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜進行自聚焦誤差補償，并利用相位相關法恢復新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜的相位相干特性的步驟包括：

33、通過時頻對應關系提取新的非重疊孔徑信號對應的頻譜與上一幀的重疊孔徑信號的頻譜，將頻譜和頻譜搬移到相同的頻譜中心；

34、通過計算頻譜和頻譜之間的互功率譜，并進行逆傅里葉變換，定位脈沖峰值位置獲得孔徑段圖像之間的偏移量，隨后在圖像的頻域內應用線性相位乘法來實現圖像在空間上的對齊以恢復新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜的相位相干特性。

35、進一步的，上述基于機動平臺的視頻sar快速成像方法，其中，所述將恢復相干性后新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜融合生成新的一幀圖像的步驟包括：

36、將新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜分別做二維逆傅里葉變換轉換到時域，在時域分別乘以相位，使得搬移至下一幀孔徑的中心頻率位置，再轉換到頻域?qū)崿F(xiàn)相加融合，隨后進行二維逆傅里葉變換生成新的一幀圖像；

37、其中，的表達式為：

38、

39、其中， j表示虛數單位，表示波束矢量中心，表示載波頻率的波長，、和分別表示第幀孔徑方位時刻對應方位位置、距離位置以及高度。

40、進一步的，上述基于機動平臺的視頻sar快速成像方法，其中，所述建立基于機動平臺的視頻sar的回波信號模型，利用回波信號模型根據機動平臺的視頻sar系統發射的信號得到對應的回波信號的步驟包括：

41、機動平臺的視頻sar系統發射的信號，經過解調和距離壓縮后，得到的對應的回波信號表示為：

42、;

43、其中，表示距離快時間，表示方位慢時間，表示信號帶寬，表示載波頻率的波長，表示光速，表示目標的方位角窗口，表示瞬時理想天線相位中心到目標的瞬時斜距， j表示虛數單位。

44、本發明的另一個目的在于提供一種基于機動平臺的視頻sar快速成像系統，所述系統包括：

45、獲取模塊，用于建立基于機動平臺的視頻sar的回波信號模型，利用回波信號模型根據機動平臺的視頻sar系統發射的信號得到對應的回波信號；

46、分割模塊，用于對回波信號進行子孔徑分割，利用第一個子孔徑信號完成全孔徑成像以生成第一幀圖像，后從第一幀圖像的頻譜中利用時頻對應關系分離出重疊孔徑信號頻譜；

47、補償模塊，用于分別對新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜進行自聚焦誤差補償，并利用相位相關法恢復新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜的相位相干特性；

48、成像模塊，用于將恢復相干性后新的非重疊孔徑信號頻譜與上一幀的重疊孔徑信號頻譜融合生成新的一幀圖像，重復執行上一幀的重疊孔徑信號頻譜分離與更新幀的非重疊孔徑信號頻譜融合實現下一幀的圖像生成，以形成視頻sar成像。

49、本發明的另一個目的在于提供一種可讀存儲介質，其上存儲有計算機程序，所述程序被處理器執行時實現上述的方法的步驟。

50、本發明的另一個目的在于提供一種電子設備，包括存儲器、處理器以及存儲在存儲器上并在處理器上運行的計算機程序，所述處理器執行所述程序時實現上述的方法的步驟。

51、本發明通過時頻對應關系對頻譜進行分離與融合，在頻譜融合前，對兩部分信號進行自聚焦誤差補償，以消除相位誤差對成像的影響；誤差補償后，利用重疊部分的頻譜進行相位相關處理以恢復相干特性，有效減少成像中的不連續性和散焦現象，從而保證高幀率、高分辨率的圖像聚焦良好且穩定輸出，而利用連續幀圖像之間的關聯特性提升時域快速成像效率，在頻域?qū)崿F(xiàn)了“滑動”更新，從而避免了圖像域的插值操作帶來的運算量，實現了快速的高幀率、高分辨率的成像。解決了現有技術中無法同時實現快速的高幀率、高分辨率的成像。
