本發明涉及二氧化硫檢測，尤其是涉及一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置。

背景技術：

1、現有的工業生產中會產生煙氣，而煙氣的內部最多的成分就是二氧化硫廢氣，二氧化硫是最常見、最簡單的硫氧化物，其為無色透明氣體，有刺激性臭味，溶于水、乙醇和乙醚，二氧化硫是大氣主要污染物之一，尤其是煙氣塔在處理煙氣過程中主要就是通過填料或者噴淋技術來對二氧化硫氣體進行處理，為了確保處理過后煙氣的安全性，在煙氣塔處理二氧化硫時需要搭配煙氣取樣裝置進行取樣。

2、公告號cn219870519u公開了一種化工氣體取樣設備，上述裝置在實際工作中，該取樣器只可以對單一的位置進行采集取樣，但是煙氣塔的工作流程是從下至上的，未處理的煙氣是從底部至上部經過處理的，因此不方便對底部未處理煙氣和最上部處理過后的煙氣同時取樣，不方便用戶對不同位置二氧化硫煙氣進行比對，以確保煙氣塔氣體處理的效果。

3、若想對煙氣塔上、下部取樣，則需在煙氣塔上、下部分別開設連通內外并具有封閉塞的能隨時打開的取樣管；在對下部煙氣取樣時較為簡單，但是若想對上部煙氣進行取樣，則需人工攀爬至煙氣塔上端進行取樣，考慮到煙氣處理塔通常較高，因此此操作方法不僅效率不高，而且比較危險。

4、若將煙氣塔上部取樣管延伸至下方，則取樣管管路較長，在完成上次取樣并對取樣管封閉后，管路內部會留存大量煙氣，此時下次對上部煙氣取樣時的樣板其實是上次取樣后殘留下的樣本，此時將下部取樣樣本與上部取樣樣本進行比對是明顯不對的，因?yàn)闊煔馑撞砍淙氲脑紵煔獾亩趸蚝渴菚r(shí)刻變化的，所以也無法反應煙氣塔真實的處理效果。

技術實現思路

1、為了方便對煙氣塔中上下兩部煙氣進行檢測，以確保煙氣塔處于正常工作狀態，本申請?zhí)峁┝艘环N用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置。

2、本申請?zhí)峁┮环N用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，采用如下的技術方案：

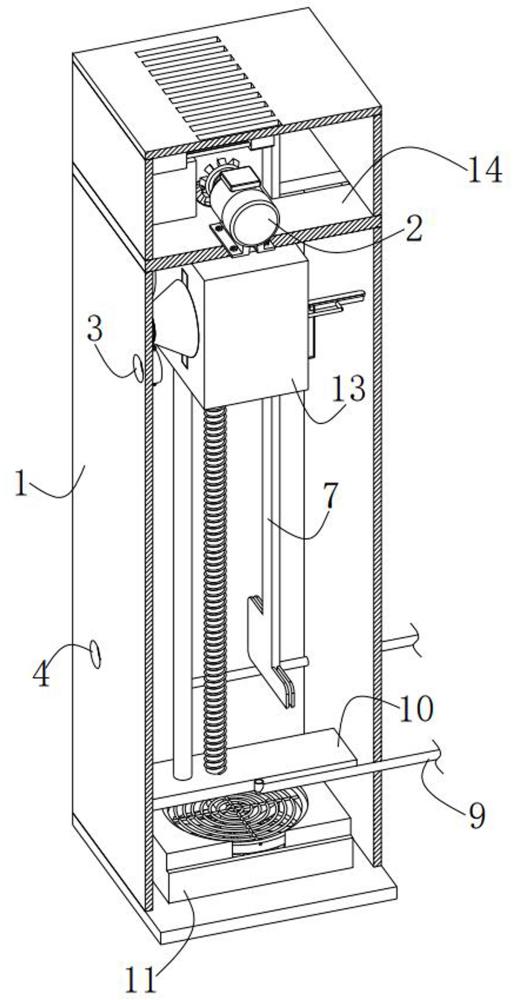

3、一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：包括箱體、升降機構與升降箱；箱體設置在煙氣塔中；

4、箱體的外壁分別開設有第一通孔和第二通孔，第一通孔和第二通孔均安裝有防止煙氣進入箱體的封堵組件；

5、升降箱的內部安裝有兩個用于抽取煙氣的取樣組件，升降箱通過升降機構沿豎直方向滑動連接在箱體中；

6、封堵組件包括固設于箱體內壁上的進氣管，進氣管的上下兩側轉動連接有第一導輪，進氣管同心內嵌有密封圈，進氣管的管口處安裝有第一封堵板，第一封堵板的軸心處固設有錐形塊，第一封堵板的外套設有第一彈簧；當?shù)谝粡椈商幱谧匀粻顟B(tài)時，第一封堵板封閉進氣管；

7、取樣組件包括固設于升降箱內部的取樣筒，取樣筒的內部滑動連接有活塞桿，活塞桿的外端固設有推拉板，升降箱的內部且位于取樣筒的上下處分別開設有第一滑槽和第二滑槽，第一滑槽和第二滑槽的內部均固設有限位彈簧，第一滑槽和第二滑槽的內部滑動連接有錐形管，錐形管內壁沿水平方向的兩端分別固設有第一內板和第二內板，當限位彈簧處于自然狀態時，錐形管伸出升降箱；箱體中設有用于驅動活塞桿滑動以抽吸煙氣的推拉組件。

8、可選的，所述升降機構包括電機、第一齒輪、第二齒輪、絲桿和滑桿；絲桿轉動連接在所述箱體中且轉動軸線沿豎直方向設置，滑桿固定設置在箱體中并與絲桿平行間隔設置，所述升降箱與滑桿滑動連接，升降箱與絲桿通過絲桿螺母連接；第一齒輪和第二齒輪相互嚙合，電機通過第一齒輪和第二齒輪驅動絲桿轉動。

9、可選的，所述取樣筒的軸心處安裝有第二封堵板，第二封堵板的外套設有第二彈簧，當?shù)诙椈商幱谧匀粻顟B(tài)時，第二封堵板封閉所述取樣筒。

10、可選的，所述推拉組件包括安裝于頂板上表面的電缸，電缸的輸出端安裝有移動板，所述箱體的頂板內部開設有定位槽，移動板的外壁固設有第一雙層板，移動板的外壁且位于第一雙層板的下方分別固設有第二雙層板和第三雙層板，且第二雙層板高于第三雙層板，第一雙層板、第二雙層板和第三雙層板上均開設有供所述推拉板沿豎直方向插入的卡槽。

11、可選的，兩個所述取樣筒的外部均安裝有密封組件，密封組件包括固設于取樣筒外壁上的安裝架，安裝架的外壁固設有氣囊，氣囊的外壁密封安裝有密封管，所述錐形管的外端內嵌有密封環，密封環的外壁密封安裝有軟管；

12、其中軟管置于所述升降箱的內部，所述推拉板的外壁固設有凸塊。

13、可選的，所述軟管和密封管之間相互連通，所述密封環、軟管、密封管于氣囊之間相導通。

14、可選的，兩個所述取樣筒的外壁均安裝有出氣管，所述出氣管的底端安裝有彈簧錐堵塊，所述箱體的內部且貫穿于煙氣塔的內部安裝有兩個取樣管，兩個所述取樣管的內壁且與兩個所述彈簧錐堵塊的垂直方向固設有接觸板，所述箱體的內底部且位于底板的下方安裝有風扇。

15、可選的，兩個所述取樣管的截面均為l型構造，所述出氣管和取樣筒相互連通。

16、綜上所述，本申請相比于傳統的直接取樣或者固定位置管道取樣，本案在煙氣塔的內部設計有集成式的箱體，升降箱帶動內部的兩個取樣組件從上至下運動，在下降的過程中通過錐形的錐形管和進氣管位移移動，第一步可以擠壓第二封堵板讓取樣筒打開，之后錐形管和進氣管徹底閉合時，第二內板會抵觸第一封堵板對進氣管打開，通過下降運動產生的力形成聯動化的將進氣管、錐形管和取樣筒接通，不但可以從上至下依次對頂部和底部的煙氣進行取樣，同時可以形成自動接通和封堵，實現了可以對不同位置上的煙氣進行取樣，方便后期對不同位置的數據進行比對，同時可以實現自動接通封堵，保證取樣的氣體更加的純正，可避免氣體在箱體內亂串。

技術特征：

1.一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：包括箱體、升降機構與升降箱；箱體設置在煙氣塔中；

2.根據權利要求1所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：所述升降機構包括電機、第一齒輪、第二齒輪、絲桿和滑桿；絲桿轉動連接在所述箱體中且轉動軸線沿豎直方向設置，滑桿固定設置在箱體中并與絲桿平行間隔設置，所述升降箱與滑桿滑動連接，升降箱與絲桿通過絲桿螺母連接；第一齒輪和第二齒輪相互嚙合，電機通過第一齒輪和第二齒輪驅動絲桿轉動。

3.根據權利要求1所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：所述取樣筒的軸心處安裝有第二封堵板，第二封堵板的外套設有第二彈簧，當?shù)诙椈商幱谧匀粻顟B(tài)時，第二封堵板封閉所述取樣筒。

4.根據權利要求1所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：所述推拉組件包括安裝于頂板上表面的電缸，電缸的輸出端安裝有移動板，所述箱體的頂板內部開設有定位槽，移動板的外壁固設有第一雙層板，移動板的外壁且位于第一雙層板的下方分別固設有第二雙層板和第三雙層板，且第二雙層板高于第三雙層板，第一雙層板、第二雙層板和第三雙層板上均開設有供所述推拉板沿豎直方向插入的卡槽。

5.根據權利要求4所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：兩個所述取樣筒的外部均安裝有密封組件，密封組件包括固設于取樣筒外壁上的安裝架，安裝架的外壁固設有氣囊，氣囊的外壁密封安裝有密封管，所述錐形管的外端內嵌有密封環，密封環的外壁密封安裝有軟管；

6.根據權利要求5所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：所述軟管和密封管之間相互連通，所述密封環、軟管、密封管與氣囊之間相導通。

7.根據權利要求6所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：兩個所述取樣筒的外壁均安裝有出氣管，所述出氣管的底端安裝有彈簧錐堵塊，所述箱體的內部且貫穿于煙氣塔的內部安裝有兩個取樣管，兩個所述取樣管的內壁且與兩個所述彈簧錐堵塊的垂直方向固設有接觸板，所述箱體的內底部且位于底板的下方安裝有風扇。

8.根據權利要求7所述的一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置，其特征在于：兩個所述取樣管的截面均為l型構造，所述出氣管和取樣筒相互連通。

技術總結
本發明公開了一種用于煙氣塔煙氣中二氧化硫含量檢測的取樣裝置；涉及二氧化硫檢測技術領域包括箱體、升降機構與升降箱；箱體設置在煙氣塔中；箱體的外壁分別開設有第一通孔和第二通孔，第一通孔和第二通孔均安裝有封堵組件；升降箱的內部安裝有兩個取樣組件，升降箱通過升降機構沿豎直方向滑動連接在箱體中，升降機構包括電機、第一齒輪、第二齒輪、絲桿和滑桿；絲桿轉動連接在箱體中且轉動軸線沿豎直方向設置，滑桿固定設置在箱體中，升降箱與滑桿滑動連接，升降箱與絲桿通過絲桿螺母連接；電機驅動絲桿轉動；本申請不但可以從上至下依次對頂部和底部的煙氣進行取樣，同時可以形成自動接通和封堵，實現了可以對不同位置上的煙氣進行取樣，方便后期對不同位置的數據進行比對，保證取樣的氣體更加的純正，也可避免氣體在箱體內亂串。

技術研發人員：陳環生
受保護的技術使用者：五礦銅業（湖南）有限公司
技術研發日：
技術公布日：2025/4/28
