本公開的實施例涉及一種可穿戴電子裝置。

背景技術：

1、可穿戴電子裝置(諸如，智能手表)已經變得大眾化。這樣的可穿戴電子裝置可以包括印刷電路板。各種元件(諸如，電容器)可被安裝在可穿戴電子裝置的印刷電路板上。電容器可以通過施加用于操作的電壓而膨脹和/或收縮。振動可能由于電容器的膨脹和/或收縮而發生。然而，并不承認上述相關技術是現有技術。

技術實現思路

1、【技術方案】

2、根據實施例的可穿戴電子裝置可以包括：殼體，包括蓋。所述可穿戴電子裝置可以包括：支架，被設置在所述殼體中并且包括第一部分。所述可穿戴電子裝置可以包括：印刷電路板，被設置在所述蓋與所述支架之間并且至少部分地面向所述支架的第一部分的第一表面。所述可穿戴電子裝置可以包括：聲音傳感器結構，被設置在所述支架的第一部分的與第一表面不同的第二表面上。所述可穿戴電子裝置可以包括：生物特征傳感器結構，被安裝在所述蓋中以相對于垂直于所述印刷電路板的方向與所述支架的第一部分的第一表面重疊。所述可穿戴電子裝置可以包括：阻尼結構，被插入在所述生物特征傳感器結構與所述印刷電路板之間，并且被構造為彈性地支撐所述生物特征傳感器結構和所述印刷電路板。

3、根據實施例的可穿戴電子裝置可以包括：殼體，包括蓋。可穿戴電子裝置可以包括：支架，被設置在所述殼體中并且包括第一部分。所述可穿戴電子裝置可以包括：印刷電路板，被設置在所述蓋與所述支架之間并且至少部分地面向所述支架的第一部分的第一表面。所述可穿戴電子裝置可以包括：聲音傳感器結構，被設置在所述支架的第一部分的與第一表面不同的第二表面上。所述可穿戴電子裝置可以包括阻尼結構。所述蓋可以包括朝向印刷電路板延伸的突出部。所述阻尼結構可以被設置在所述印刷電路板和所述突出部之間。

技術特征：

1.一種可穿戴電子裝置(100，300)，包括：

2.根據權利要求1所述的可穿戴電子裝置，其中，所述阻尼結構(310)包括具有特定值的回彈力的第一構件(311)。

3.根據權利要求2所述的可穿戴電子裝置，其中，所述阻尼結構(310)包括堆疊在第一構件(311)上的第二構件(312)，以及

4.根據權利要求3所述的可穿戴電子裝置，其中，第一構件(311)被設置在所述生物特征傳感器結構(320)與第二構件(312)之間，以及

5.根據權利要求3或4所述的可穿戴電子裝置，其中，第一構件(311)的回彈力低于第二構件(312)的回彈力。

6.根據權利要求3至5中任一項所述的可穿戴電子裝置，其中，第一構件(311)包括海綿，以及

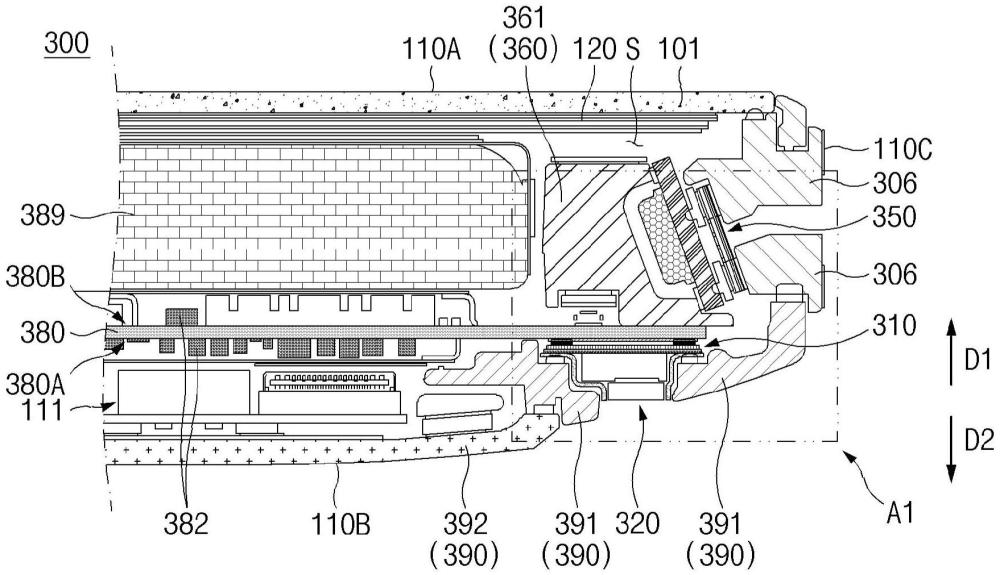

7.根據權利要求3至6中任一項所述的可穿戴電子裝置，其中，所述印刷電路板(380)包括面向所述蓋(390)的第一表面(380a)和與第一表面(380a)相對的第二表面(380b)，

8.根據權利要求3至7中任一項所述的可穿戴電子裝置，其中，所述阻尼結構(310)包括第一接合層、第二接合層和第三接合層中的至少兩個，

9.根據權利要求2至8中任一項所述的可穿戴電子裝置，其中，第一構件(311)具有中空部。

10.根據權利要求1至9中任一項所述的可穿戴電子裝置，包括：

11.根據權利要求1至10中任一項所述的可穿戴電子裝置，包括：

12.根據權利要求1至11中任一項所述的可穿戴電子裝置，包括：

13.根據權利要求1至12中任一項所述的可穿戴電子裝置，包括：

14.根據權利要求13所述的可穿戴電子裝置，其中，所述印刷電路板(380)包括相對于平行于所述印刷電路板(380)的方向在所述阻尼結構(310)與所述聲音傳感器結構(350)之間的部分，以及

15.一種可穿戴電子裝置(100，600)，包括：

技術總結
提供了一種可穿戴電子裝置。所述可穿戴電子裝置可包括：支架；印刷電路板，至少部分地面向所述支架的第一表面；聲音傳感器結構，被設置在所述支架的第二表面上；生物特征傳感器結構，基于垂直于所述印刷電路板的方向與所述支架的第一表面重疊；以及阻尼結構，被插入在所述生物特征傳感器結構與所述印刷電路板之間。所述阻尼結構可以彈性地支撐所述生物特征傳感器結構和所述印刷電路板。

技術研發人員：張東憲,姜正賢,金泰均,李相和,洪晟豪,樸珫淳
受保護的技術使用者：三星電子株式會社
技術研發日：
技術公布日：2025/4/6
