本技術涉及手表，尤其涉及一種雙旋合的防水式手表外殼。

背景技術：

1、手表作為一種計時或顯示時間的儀器，是人們生活中不可或缺的工具，隨著科技發展，尤其是手機等移動設備的迅速發展，手表本身的計時或顯示時間的功能逐漸被弱化，手表配戴帶來的美觀、形象的價值卻得到了很大的提升，手表逐漸成為一種日常配飾，佩戴的手表也側面體現出佩戴者的形象、地位、品味。

2、但是現有的手表外殼上的殼耳位往往為一體化設計，不便于對殼耳位進行拆裝，從而不方便人們根據需求更換不同的手表外殼，降低了實用性。

技術實現思路

1、本實用新型的目的是解決現有技術中存在手表外殼上的殼耳位往往為一體化設計，不便于對殼耳位進行拆裝，從而不方便人們根據需求更換不同的手表外殼，降低了實用性的問題，而提出的一種雙旋合的防水式手表外殼。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種雙旋合的防水式手表外殼，包括手表中框、手表上蓋和手表底蓋，所述手表中框的外表面固定連接有固定塊，所述固定塊的一側開設有插槽，所述插槽內設置有安裝塊，所述安裝塊的一側固定連接有手表耳位，所述安裝塊的底部開設有移槽與卡槽，所述插槽的內側開設有滑槽，所述滑槽內固定連接有復位彈簧，所述滑槽內滑動連接有滑塊，所述滑塊的一側固定連接有卡塊。

3、優選的，所述手表中框的頂端設置有第一定位環，所述第一定位環的外表面設置有若干個第一旋合邊，所述手表上蓋的內底部設置有若干個第一防脫邊，所述第一防脫邊的數量與第一旋合邊相同設置。

4、優選的，所述手表上蓋旋合安裝在第一定位環上，所述第一防脫邊間隙配合安裝在第一旋合邊與手表中框的上側表面之間。

5、優選的，所述手表底蓋的頂端設置有第二定位環，所述第二定位環的外表面設置有若干個第二旋合邊，所述手表中框的內底部設置有若干個第二防脫邊，所述第二防脫邊的數量與第二旋合邊相同設置。

6、優選的，所述手表底蓋通過第二定位環旋合安裝在手表中框的底部，所述第二防脫邊間隙配合安裝在第二旋合邊與手表底蓋的上側表面之間。

7、優選的，所述手表中框的頂端與底端均設置有密封槽，兩個所述密封槽內設置有兩個防水膠圈。

8、優選的，所述卡塊的一側與復位彈簧固定連接，所述滑塊遠離卡塊的一側活動貫穿于滑槽并延伸至固定塊的外部，所述卡塊與卡槽相抵觸。

9、與現有技術相比，本實用新型的優點和積極效果在于，

10、1、本實用新型中，通過同時按壓兩個滑塊，使得兩個滑塊帶動兩個卡塊相互靠近，并對復位彈簧進行壓縮，當兩個卡塊移動至一定位置后，此時可將安裝塊從插槽內拔出，從而完成對手表耳位拆卸的操作，當需要安裝手表耳位時，再次同時按壓兩個滑塊，接著將安裝塊插入插槽內，最后松開兩個滑塊，使得在復位彈簧的彈力作用下，帶動兩個卡塊相互遠離并移動至初始位置，使得兩個卡塊和卡槽保持卡住狀態，從而完成對手表耳位安裝的操作，便于對其進行拆裝，方便人們根據需求更換不同的手表外殼。

11、2、本實用新型中，通過設置有第一旋合邊、第一防脫邊、第二旋合邊和第二防脫邊，便于完成手表上蓋和手表底蓋的組裝，再通過旋合的方式進行組裝，方便于手表的后續拆卸和維修，再通過設置有兩個防水膠圈，實現手表自身的有效防水。

技術特征：

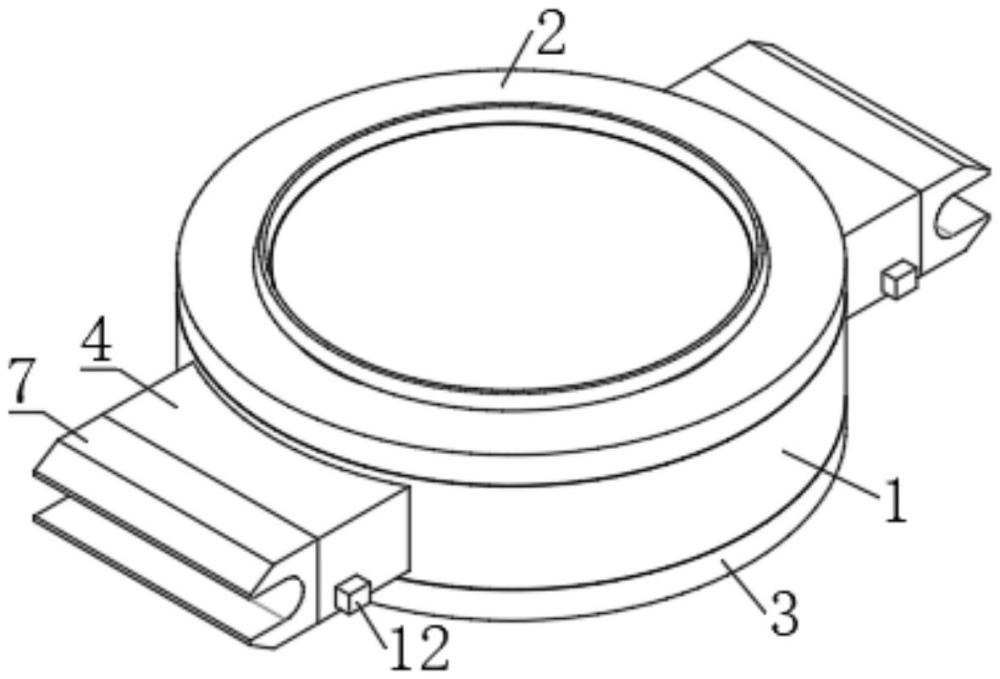

1.一種雙旋合的防水式手表外殼，包括手表中框(1)、手表上蓋(2)和手表底蓋(3)，其特征在于：所述手表中框(1)的外表面固定連接有固定塊(4)，所述固定塊(4)的一側開設有插槽(5)，所述插槽(5)內設置有安裝塊(6)，所述安裝塊(6)的一側固定連接有手表耳位(7)，所述安裝塊(6)的底部開設有移槽(8)與卡槽(9)，所述插槽(5)的內側開設有滑槽(10)，所述滑槽(10)內固定連接有復位彈簧(11)，所述滑槽(10)內滑動連接有滑塊(12)，所述滑塊(12)的一側固定連接有卡塊(13)。

2.根據權利要求1所述的一種雙旋合的防水式手表外殼，其特征在于：所述手表中框(1)的頂端設置有第一定位環(14)，所述第一定位環(14)的外表面設置有若干個第一旋合邊(15)，所述手表上蓋(2)的內底部設置有若干個第一防脫邊(16)，所述第一防脫邊(16)的數量與第一旋合邊(15)相同設置。

3.根據權利要求2所述的一種雙旋合的防水式手表外殼，其特征在于：所述手表上蓋(2)旋合安裝在第一定位環(14)上，所述第一防脫邊(16)間隙配合安裝在第一旋合邊(15)與手表中框(1)的上側表面之間。

4.根據權利要求1所述的一種雙旋合的防水式手表外殼，其特征在于：所述手表底蓋(3)的頂端設置有第二定位環(17)，所述第二定位環(17)的外表面設置有若干個第二旋合邊(18)，所述手表中框(1)的內底部設置有若干個第二防脫邊(19)，所述第二防脫邊(19)的數量與第二旋合邊(18)相同設置。

5.根據權利要求4所述的一種雙旋合的防水式手表外殼，其特征在于：所述手表底蓋(3)通過第二定位環(17)旋合安裝在手表中框(1)的底部，所述第二防脫邊(19)間隙配合安裝在第二旋合邊(18)與手表底蓋(3)的上側表面之間。

6.根據權利要求1所述的一種雙旋合的防水式手表外殼，其特征在于：所述手表中框(1)的頂端與底端均設置有密封槽(20)，兩個所述密封槽(20)內設置有兩個防水膠圈(21)。

7.根據權利要求1所述的一種雙旋合的防水式手表外殼，其特征在于：所述卡塊(13)的一側與復位彈簧(11)固定連接，所述滑塊(12)遠離卡塊(13)的一側活動貫穿于滑槽(10)并延伸至固定塊(4)的外部，所述卡塊(13)與卡槽(9)相抵觸。

技術總結
本技術提供一種雙旋合的防水式手表外殼，涉及手表技術領域，包括手表中框、手表上蓋和手表底蓋，所述手表中框的外表面固定連接有固定塊，所述固定塊的一側開設有插槽，所述插槽內設置有安裝塊。本技術中，通過同時按壓兩個滑塊，使得兩個滑塊帶動兩個卡塊相互靠近，并對復位彈簧進行壓縮，當兩個卡塊移動至一定位置后，此時可將安裝塊從插槽內拔出，從而完成對手表耳位拆卸的操作，當需要安裝手表耳位時，再次同時按壓兩個滑塊，接著將安裝塊插入插槽內，最后松開兩個滑塊，使得在復位彈簧的彈力作用下，帶動兩個卡塊相互遠離并移動至初始位置，使得兩個卡塊和卡槽保持卡住狀態，從而完成對手表耳位安裝的操作，便于對其進行拆裝。

技術研發人員：盤金娥,趙蓉,李寧
受保護的技術使用者：熊頓科技（深圳）有限公司
技術研發日：20240625
技術公布日：2025/3/31
