本發明涉及車輛故障診斷技術領域，尤其涉及一種車輛故障診斷方法、系統及OBD診斷設備。

背景技術：

目前，OBD診斷產品，一般都是OBD接頭與手機或診斷平板相連，用戶通過操作手機或診斷平板來控制OBD接頭對車輛進行故障診斷，在完成診斷后，用戶若需要查看OBD診斷數據，也只能在手機或診斷平板上進行查看，其操作復雜，不方便。

技術實現要素：

本發明的主要目的在于提供一種車輛故障診斷方法、系統及OBD診斷設備，旨在簡化車輛故障診斷過程，提高車輛故障診斷的便捷性。

為實現上述目的，本發明提供的一種車輛故障診斷方法，應用于車輛故障診斷系統，所述車輛故障診斷系統包括OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，所述方法包括：

接收用戶觸發的診斷指令；

根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷，得到診斷數據；

將所述診斷數據通過所述顯示屏進行顯示。

可選地，所述根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷，得到診斷數據的步驟之后，還包括：

將所述診斷數據保存在所述OBD診斷接頭本地；

所述方法還包括：

在接收到用戶觸發的診斷數據查詢指令時，從所述OBD診斷接頭獲取相應的診斷數據，并通過所述顯示屏顯示給用戶。

可選地，所述OBD診斷接頭外接多條連接線，每條連接線連接一臺車輛。

可選地，所述OBD診斷接頭為多個，每一所述OBD診斷接頭連接一臺車輛。

可選地，所述OBD診斷接頭與后臺服務器通訊連接；所述方法還包括：

將所述OBD診斷接頭進行故障診斷得到的診斷數據發送至所述后臺服務器，由所述后臺服務器對所述診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，根據所述故障種類分配相應的維修技師對相應的車輛進行維修。

可選地，所述方法還包括：

通過所述OBD接頭接收所述后臺服務器返回的相關處理結果信息，并將所述相關處理結果信息在所述顯示屏顯示，所述相關處理結果信息包括：故障種類、根據所述故障種類分配的維修技師，和/或對故障的維修結果。

本發明實施例還提出一種車輛故障診斷系統，所述車輛故障診斷系統包括OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，該車輛故障診斷系統還包括：

接收模塊，用于接收用戶觸發的診斷指令；

診斷控制模塊，用于根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷，得到診斷數據；

將所述診斷數據通過所述顯示屏進行顯示。

可選地，所述系統還包括：

保存模塊，用于在得到診斷數據后，將所述診斷數據保存在所述OBD診斷接頭本地；

查詢顯示模塊，用于在接收到用戶觸發的診斷數據查詢指令時，從所述OBD診斷接頭獲取相應的診斷數據，并通過所述顯示屏顯示給用戶。

可選地，所述OBD診斷接頭外接多條連接線，每條連接線連接一臺車輛；或者，所述OBD診斷接頭為多個，每一所述OBD診斷接頭連接一臺車輛。

可選地，所述OBD診斷接頭與后臺服務器通訊連接；所述車輛故障診斷系統還包括：

發送模塊，用于將所述OBD診斷接頭進行故障診斷得到的診斷數據發送至所述后臺服務器，由所述后臺服務器對所述診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，根據所述故障種類分配相應的維修技師對相應的車輛進行維修；

所述接收模塊，還用于通過所述OBD接頭接收所述后臺服務器返回的相關處理結果信息，并將所述相關處理結果信息在所述顯示屏顯示，所述相關處理結果信息包括：故障種類、根據所述故障種類分配的維修技師，和/或對故障的維修結果。

本發明實施例還提出一種OBD診斷設備，包括：OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，其中：

所述OBD診斷接頭，用于根據用戶觸發的診斷指令，對與所述OBD診斷接頭連接的車輛進行故障診斷，并將診斷得到的診斷數據發送至所述顯示屏進行顯示。

本發明提出的一種車輛故障診斷方法、系統及OBD診斷設備，通過在車輛故障診斷系統的OBD診斷接頭上增加顯示屏，在OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷后，可以通過顯示屏直接將診斷數據進行顯示，由此，使得用戶可直接通過OBD接頭屏幕查看診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶查看數據更方便、快捷。

附圖說明

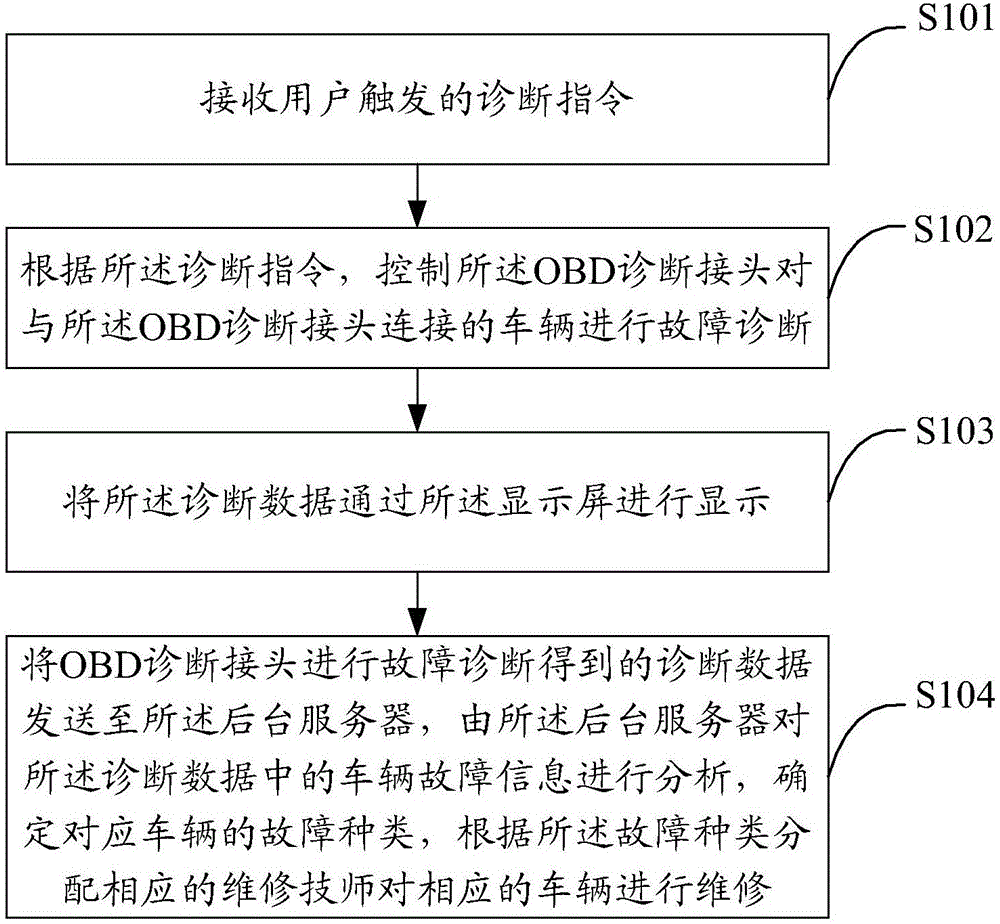

圖1為本發明車輛故障診斷方法第一實施例的流程示意圖；

圖2為本發明車輛故障診斷方法第二實施例的流程示意圖；

圖3為本發明車輛故障診斷系統第一實施例的功能模塊示意圖；

圖4為本發明車輛故障診斷系統第二實施例的功能模塊示意圖；

圖5為本發明車輛故障診斷系統中的一種架構示意圖；

圖6為本發明車輛故障診斷系統中的另一種架構示意圖。

本發明目的的實現、功能特點及優點將結合實施例，參照附圖做進一步說明。

為了使本發明的技術方案更加清楚、明了，下面將結合附圖作進一步詳述。

具體實施方式

應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

本發明實施例的主要解決方案是：通過在車輛故障診斷系統的OBD診斷接頭上增加顯示屏，在OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷后，可以通過顯示屏直接將診斷數據進行顯示，由此，使得用戶可直接通過OBD接頭屏幕查看診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶查看數據更方便、快捷。

由于現有技術中，用戶通過操作手機或診斷平板來控制OBD接頭對車輛進行故障診斷，在完成診斷后，用戶若需要查看OBD診斷數據，也只能在手機或診斷平板上進行查看，其操作復雜，不方便。

本發明提供一種解決方案，可以簡化車輛故障診斷過程，提高車輛故障診斷的便捷性。

具體地，如圖1所示，本發明第一實施例提出一種車輛故障診斷方法，應用于車輛故障診斷系統，所述車輛故障診斷系統包括OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，該方法包括：

步驟S101，接收用戶觸發的診斷指令；

其中，OBD(On-Board Diagnostic，車載診斷系統)診斷接頭是安裝有車輛故障診斷系統的診斷接頭。通常在車輛上安裝該系統，可以隨時監控發動機的運行狀況和尾氣后處理系統的工作狀態，一旦發現有可能引起排放超標的情況，會馬上發出警示。當系統出現故障時，故障燈(MIL)或檢查發動機(Check Engine)警告燈亮，同時OBD系統會將故障信息存入存儲器，通過標準的診斷儀器和診斷接口可以以故障碼的形式讀取相關信息。根據故障碼的提示，維修人員能迅速準確地確定故障的性質和部位。

本實施例方案主要解決用戶通過操作手機或診斷平板來控制OBD接頭對車輛進行故障診斷，其操作復雜，不方便查看診斷信息的技術問題。

具體地，本實施例車輛故障診斷系統包括OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，即在OBD診斷接頭上設置顯示屏，通過顯示屏顯示OBD診斷接頭對車輛進行診斷后得到的故障信息，方便用戶及時通過OBD診斷接頭上的顯示屏了解車輛的當前診斷情況。

其中，設置在OBD診斷接頭上的顯示屏可以為觸摸屏，用戶可以在觸摸屏的操作界面上進行相應的點擊，以此觸發OBD診斷接頭的診斷指令。

此外，該診斷指令還可以為語音指令。

因此，作為一種實施方式，還可以在OBD診斷接頭上設置語音模塊，通過語音模塊接收用戶的語音指令，以便根據用戶的語音指令對連接的一個或多個相應車輛或相應車輛的某個部位進行故障診斷。

其中，語音模塊可以為麥克風或者其他語音輸入設備，與OBD診斷接頭可以無線連接，也可以有線連接。

本實施例所指用戶可以為車輛的車主，也可以為維修中心(比如4S店)或維修廠的工作人員。

用戶的語音指令可以為診斷某個車輛，或者診斷某個車輛的某個部位，比如前車燈、發動機或空調系統等。

步驟S102，根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷。

步驟S103，將所述診斷數據通過所述顯示屏進行顯示。

在接收到用戶的診斷指令后，根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷，并將診斷結果實時顯示在顯示屏上。

具體實現時，可以采用如下方案：

以語音診斷指令為例，首先，解析所述語音指令，獲取所述語音指令的意圖，比如檢測具體的哪個車輛，以及檢測車輛的哪個部位的零部件等。

根據所述語音指令的意圖，將所述語音指令轉換為與所述意圖匹配且所述OBD診斷接頭能夠識別的控制指令；

最后，通過所述控制指令控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷。在診斷完成后，將診斷數據可以實時顯示在顯示屏上，由此，通過在車輛故障診斷系統的OBD診斷接頭上增加顯示屏，在OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷后，可以通過顯示屏直接將診斷數據進行顯示，使得用戶可直接通過OBD接頭屏幕查看診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶查看數據更方便、快捷。

需要說明的是，在具體實施時，作為一種實施方式，如圖5所示，所述OBD診斷接頭可以作為一個總的OBD接頭外接多條連接線，每條連接線連接一臺車輛，通過診斷接頭新增CanFD協議，實現多路診斷。

總的OBD接頭與顯示屏連接，根據用戶的診斷指令對連接的一個或多個相應車輛或相應車輛的某個部位進行故障診斷，并將診斷數據顯示在顯示屏上，供用戶查看。

作為另一種實施方式，如圖6所示，所述OBD診斷接頭可以為多個，每一所述OBD診斷接頭連接一臺車輛，且每一所述OBD診斷接頭與語音模塊連接，根據用戶的語音指令對連接的車輛或車輛的某個部位進行故障診斷。

本實施例通過上述方案，在車輛故障診斷系統的OBD診斷接頭中設置顯示屏，在OBD診斷接頭根據用戶的診斷指令對與所述OBD診斷接頭連接的車輛進行故障診斷后，通過顯示屏直接顯示診斷接頭診斷得到的診斷數據，由此，使得用戶可直接通過顯示屏看到OBD接頭對車輛的診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶診斷車輛更方便、快捷。

進一步地，為了方便用戶查看車輛的故障信息，本實施例中，在OBD診斷接頭對與其連接的車輛進行故障診斷，得到診斷數據后，還可以將所述診斷數據保存在所述OBD診斷接頭本地供用戶查詢。

后續，車輛故障診斷系統在接收到用戶觸發的診斷數據查詢指令時，從所述OBD診斷接頭獲取相應的診斷數據，并通過所述顯示屏顯示給用戶，從而減少了中間的手機或診斷平板的操作過程，使用戶查看數據更方便、快捷。

如圖2所示，本發明第二實施例提出一種車輛故障診斷方法，基于上述圖1所示的實施例，本實施例中，所述OBD診斷接頭與后臺服務器通訊連接；所述方法還包括：

步驟S104，將所述OBD診斷接頭進行故障診斷得到的診斷數據發送至所述后臺服務器，由所述后臺服務器對所述診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，根據所述故障種類分配相應的維修技師對相應的車輛進行維修。

相比上述實施例，本實施例還包括后臺服務器根據故障診斷情況分配相應的維修技師的方案。

本實施例考慮到，在檢測出故障后，分配的技師維修特長可能與故障并不相符，導致車輛維修不好，或耗時過長。由此，采用一種解決方案，通過后臺檢測所有車輛后，確定所有故障種類，并安排與故障種類匹配的相應技師進行維修，使技師可以清楚了解車輛的故障情況，并對自己熟悉的領域進行針對性維修，減少故障維修的盲目性，極大提高車輛維修質量和效率。

具體地，在OBD診斷接頭通過語音模塊獲取到用戶的語音指令后，根據用戶的語音指令對車輛進行診斷，獲取診斷數據。故障診斷數據包括診斷的車輛發生故障的情況，比如，發動機運行異常、尾氣排放超標、車燈故障、空調系統運行障礙等。

OBD診斷接頭將獲取的診斷數據發送給后臺服務器，后臺服務器在接收到OBD診斷接頭檢測對應的車輛所獲取的診斷數據后，對所述診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，比如判斷車輛故障屬于發動機故障、空調系統內循環或外循環故障、車燈故障等。

作為一種實施方式，可以預先配置故障映射表，將各種故障信息進行歸類，形成不同的故障類型，即故障種類，將故障信息與故障種類之間的對應關系存儲至故障映射表中。

后臺服務器在接收到OBD診斷接頭檢測對應的車輛所獲取的診斷數據后，根據所述診斷數據中的車輛故障信息查找預置的故障映射表，將所述車輛故障信息與所述預置的故障映射表中的故障種類進行匹配，若匹配成功，則獲取對應車輛的故障種類。

在獲取到車輛的故障信息以及故障種類后，后臺服務器根據所述故障種類分配相應的維修技師對相應的車輛進行維修，由于故障種類與維修技師相互匹配，使技師可以清楚了解車輛的故障情況，并對自己熟悉的領域進行針對性維修，從而減少故障維修的盲目性，極大提高車輛維修質量和效率。

具體地，在獲取到車輛的故障信息以及故障種類后，后臺服務器根據所述故障種類，向與所述故障種類匹配的維修技師發送報修指令，其中，報修指令的發送方式可以是后臺服務器通過系統操作進行指派分配，也可以是后臺服務器將指令發送給對應維修技師的手持終端，比如手機、平板電腦、智能手環等。

在報修指令中，可以攜帶對應車輛的車型、所在位置、故障種類以及故障所在位置等，以便維修技師根據所述報修指令對相應的車輛進行維修。

本實施例通過上述方案，后臺服務器對OBD診斷接頭上報的診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類；根據所述故障種類分配相應的維修技師對相應的車輛進行維修，由此，通過后臺檢測所有車輛后，確定所有故障種類，并安排與故障種類匹配的相應技師進行維修，使技師可以清楚了解車輛的故障情況，并對自己熟悉的領域進行針對性維修，減少故障維修的盲目性，極大提高車輛維修質量和效率。

進一步地，在所述后臺服務器接收到OBD診斷接頭檢測對應的車輛所發送的診斷數據之后還可以采用如下方案：

后臺服務器將所述車輛故障信息存入存儲器，通過標準的診斷儀器和診斷接口從所述存儲器以故障碼的形式讀取所述故障信息。

之后，在根據所述故障種類分配相應的維修技師對相應的車輛進行維修時，將讀取的故障碼提示給所述維修技師，以使所述維修技師根據所述故障碼確定故障的性質和部位。

進一步地，在檢測到車輛產生故障時，還可以通過警報裝置或故障燈發出警示信息，以提醒相關人員注意車輛已產生故障，并可以采取相應措施。

進一步地，本實施例還可以包括如下解決方案：

在后臺服務器對診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，并根據所述故障種類分配相應的維修技師對相應的車輛進行維修之后，還可以將分析得到的故障種類、根據所述故障種類分配的維修技師，以及對故障的維修結果等信息返回給OBD接頭，OBD接頭接收到后臺服務器返回的相關處理結果信息后，將所述相關處理結果信息在所述顯示屏上進行顯示，以使車輛用戶或相關工作人員了解故障種類、維修技師，和對故障的維修結果等，從而提高了車輛故障診斷及處理的方便性，同時滿足了車輛用戶及相關工作人員對車輛狀況的了解需求。

對應地，提出本發明車輛故障診斷系統實施例。

如圖3所示，本發明第一實施例提出一種車輛故障診斷系統，所述車輛故障診斷系統包括OBD診斷接頭201以及顯示屏202，所述OBD診斷接頭與所述顯示屏202連接，該車輛故障診斷系統還包括：接收模塊203以及診斷控制模塊204，其中：

接收模塊203，用于接收用戶觸發的診斷指令；

診斷控制模塊204，用于根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷，得到診斷數據，將所述診斷數據通過所述顯示屏進行顯示。

具體地，OBD(On-Board Diagnostic，車載診斷系統)診斷接頭是安裝有車輛故障診斷系統的診斷接頭。通常在車輛上安裝該系統，可以隨時監控發動機的運行狀況和尾氣后處理系統的工作狀態，一旦發現有可能引起排放超標的情況，會馬上發出警示。當系統出現故障時，故障燈(MIL)或檢查發動機(Check Engine)警告燈亮，同時OBD系統會將故障信息存入存儲器，通過標準的診斷儀器和診斷接口可以以故障碼的形式讀取相關信息。根據故障碼的提示，維修人員能迅速準確地確定故障的性質和部位。

本實施例方案主要解決用戶通過操作手機或診斷平板來控制OBD接頭對車輛進行故障診斷，其操作復雜，不方便查看診斷信息的技術問題。

更為具體地，，本實施例車輛故障診斷系統包括OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，即在OBD診斷接頭上設置顯示屏，通過顯示屏顯示OBD診斷接頭對車輛進行診斷后得到的故障信息，方便用戶及時通過OBD診斷接頭上的顯示屏了解車輛的當前診斷情況。

其中，設置在OBD診斷接頭上的顯示屏可以為觸摸屏，用戶可以在觸摸屏的操作界面上進行相應的點擊，以此觸發OBD診斷接頭的診斷指令。

此外，該診斷指令還可以為語音指令。

因此，作為一種實施方式，還可以在OBD診斷接頭上設置語音模塊，通過語音模塊接收用戶的語音指令，以便根據用戶的語音指令對連接的一個或多個相應車輛或相應車輛的某個部位進行故障診斷。

其中，語音模塊可以為麥克風或者其他語音輸入設備，與OBD診斷接頭可以無線連接，也可以有線連接。

本實施例所指用戶可以為車輛的車主，也可以為維修中心(比如4S店)或維修廠的工作人員。

用戶的語音指令可以為診斷某個車輛，或者診斷某個車輛的某個部位，比如前車燈、發動機或空調系統等。

在接收到用戶的診斷指令后，根據所述診斷指令，控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷。

具體實現時，可以采用如下方案：

以語音診斷指令為例，首先，解析所述語音指令，獲取所述語音指令的意圖，比如檢測具體的哪個車輛，以及檢測車輛的哪個部位的零部件等。

根據所述語音指令的意圖，將所述語音指令轉換為與所述意圖匹配且所述OBD診斷接頭能夠識別的控制指令；

最后，通過所述控制指令控制所述OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷。在診斷完成后，將診斷數據可以實時顯示在顯示屏上，由此，通過在車輛故障診斷系統的OBD診斷接頭上增加顯示屏，在OBD診斷接頭對與所述OBD診斷接頭連接的車輛進行故障診斷后，可以通過顯示屏直接將診斷數據進行顯示，使得用戶可直接通過OBD接頭屏幕查看診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶查看數據更方便、快捷。

需要說明的是，在具體實施時，作為一種實施方式，如圖5所示，所述OBD診斷接頭可以作為一個總的OBD接頭外接多條連接線，每條連接線連接一臺車輛，通過診斷接頭新增CanFD協議，實現多路診斷。

總的OBD接頭與顯示屏連接，根據用戶的診斷指令對連接的一個或多個相應車輛或相應車輛的某個部位進行故障診斷，并將診斷數據顯示在顯示屏上，供用戶查看。

作為另一種實施方式，如圖6所示，所述OBD診斷接頭可以為多個，每一所述OBD診斷接頭連接一臺車輛，且每一所述OBD診斷接頭與語音模塊連接，根據用戶的語音指令對連接的車輛或車輛的某個部位進行故障診斷。

本實施例通過上述方案，在車輛故障診斷系統的OBD診斷接頭中設置顯示屏，在OBD診斷接頭根據用戶的診斷指令對與所述OBD診斷接頭連接的車輛進行故障診斷后，通過顯示屏直接顯示診斷接頭診斷得到的診斷數據，由此，使得用戶可直接通過顯示屏看到OBD接頭對車輛的診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶診斷車輛更方便、快捷。

進一步地，為了方便用戶查看車輛的故障信息，本實施例中，在OBD診斷接頭對與其連接的車輛進行故障診斷，得到診斷數據后，還可以將所述診斷數據保存在所述OBD診斷接頭本地供用戶查詢。

后續，車輛故障診斷系統在接收到用戶觸發的診斷數據查詢指令時，從所述OBD診斷接頭獲取相應的診斷數據，并通過所述顯示屏顯示給用戶，從而減少了中間的手機或診斷平板的操作過程，使用戶查看數據更方便、快捷。

因此，作為一種實施方式，本發明車輛故障診斷系統中還可以包括：

保存模塊，用于在得到診斷數據后，將所述診斷數據保存在所述OBD診斷接頭本地；

查詢顯示模塊，用于在接收到用戶觸發的診斷數據查詢指令時，從所述OBD診斷接頭獲取相應的診斷數據，并通過所述顯示屏顯示給用戶。

如圖4所示，本發明第二實施例提出一種車輛故障診斷系統，所述OBD診斷接頭與后臺服務器通訊連接；所述車輛故障診斷系統還包括：

發送模塊205，用于將所述OBD診斷接頭進行故障診斷得到的診斷數據發送至所述后臺服務器，由所述后臺服務器對所述診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，根據所述故障種類分配相應的維修技師對相應的車輛進行維修。

相比上述實施例，本實施例還包括后臺服務器根據故障診斷情況分配相應的維修技師的方案。

本實施例考慮到，在檢測出故障后，分配的技師維修特長可能與故障并不相符，導致車輛維修不好，或耗時過長。由此，采用一種解決方案，通過后臺檢測所有車輛后，確定所有故障種類，并安排與故障種類匹配的相應技師進行維修，使技師可以清楚了解車輛的故障情況，并對自己熟悉的領域進行針對性維修，減少故障維修的盲目性，極大提高車輛維修質量和效率。

具體地，在OBD診斷接頭通過語音模塊獲取到用戶的語音指令后，根據用戶的語音指令對車輛進行診斷，獲取診斷數據。故障診斷數據包括診斷的車輛發生故障的情況，比如，發動機運行異常、尾氣排放超標、車燈故障、空調系統運行障礙等。

OBD診斷接頭將獲取的診斷數據發送給后臺服務器，后臺服務器在接收到OBD診斷接頭檢測對應的車輛所獲取的診斷數據后，對所述診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，比如判斷車輛故障屬于發動機故障、空調系統內循環或外循環故障、車燈故障等。

作為一種實施方式，可以預先配置故障映射表，將各種故障信息進行歸類，形成不同的故障類型，即故障種類，將故障信息與故障種類之間的對應關系存儲至故障映射表中。

后臺服務器在接收到OBD診斷接頭檢測對應的車輛所獲取的診斷數據后，根據所述診斷數據中的車輛故障信息查找預置的故障映射表，將所述車輛故障信息與所述預置的故障映射表中的故障種類進行匹配，若匹配成功，則獲取對應車輛的故障種類。

在獲取到車輛的故障信息以及故障種類后，后臺服務器根據所述故障種類分配相應的維修技師對相應的車輛進行維修，由于故障種類與維修技師相互匹配，使技師可以清楚了解車輛的故障情況，并對自己熟悉的領域進行針對性維修，從而減少故障維修的盲目性，極大提高車輛維修質量和效率。

具體地，在獲取到車輛的故障信息以及故障種類后，后臺服務器根據所述故障種類，向與所述故障種類匹配的維修技師發送報修指令，其中，報修指令的發送方式可以是后臺服務器通過系統操作進行指派分配，也可以是后臺服務器將指令發送給對應維修技師的手持終端，比如手機、平板電腦、智能手環等。

在報修指令中，可以攜帶對應車輛的車型、所在位置、故障種類以及故障所在位置等。以便維修技師根據所述報修指令對相應的車輛進行維修。

本實施例通過上述方案，后臺服務器對OBD診斷接頭上報的診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類；根據所述故障種類分配相應的維修技師對相應的車輛進行維修，由此，通過后臺檢測所有車輛后，確定所有故障種類，并安排與故障種類匹配的相應技師進行維修，使技師可以清楚了解車輛的故障情況，并對自己熟悉的領域進行針對性維修，減少故障維修的盲目性，極大提高車輛維修質量和效率。

進一步地，在所述后臺服務器接收到OBD診斷接頭檢測對應的車輛所發送的診斷數據之后還可以采用如下方案：

后臺服務器將所述車輛故障信息存入存儲器，通過標準的診斷儀器和診斷接口從所述存儲器以故障碼的形式讀取所述故障信息。

之后，在根據所述故障種類分配相應的維修技師對相應的車輛進行維修時，將讀取的故障碼提示給所述維修技師，以使所述維修技師根據所述故障碼確定故障的性質和部位。

進一步地，在檢測到車輛產生故障時，還可以通過警報裝置或故障燈發出警示信息，以提醒相關人員注意車輛已產生故障，并可以采取相應措施。

進一步地，所述接收模塊203還用于通過所述OBD接頭接收所述后臺服務器返回的相關處理結果信息，并將所述相關處理結果信息在所述顯示屏顯示，所述相關處理結果信息包括：故障種類、根據所述故障種類分配的維修技師，和/或對故障的維修結果。

具體地，在后臺服務器對診斷數據中的車輛故障信息進行分析，確定對應車輛的故障種類，并根據所述故障種類分配相應的維修技師對相應的車輛進行維修之后，還可以將分析得到的故障種類、根據所述故障種類分配的維修技師，以及對故障的維修結果等信息返回給OBD接頭，OBD接頭接收到后臺服務器返回的相關處理結果信息后，將所述相關處理結果信息在所述顯示屏上進行顯示，以使車輛用戶或相關工作人員了解故障種類、維修技師，和對故障的維修結果等，從而提高了車輛故障診斷及處理的方便性，同時滿足了車輛用戶及相關工作人員對車輛狀況的了解需求。

此外，本發明實施例還提出一種OBD診斷設備，包括：OBD診斷接頭以及顯示屏，所述OBD診斷接頭與所述顯示屏連接，其中：

所述OBD診斷接頭，用于根據用戶觸發的診斷指令，對與所述OBD診斷接頭連接的車輛進行故障診斷，并將診斷得到的診斷數據發送至所述顯示屏進行顯示。

本實施例中OBD診斷接頭實現車輛故障診斷并通過顯示屏顯示診斷數據的基本原理，請參數上述各實施例，在此不再贅述。

本發明實施例車輛故障診斷方法、系統及OBD診斷設備，在車輛故障診斷系統的OBD診斷接頭中設置顯示屏，在OBD診斷接頭根據用戶的診斷指令對與所述OBD診斷接頭連接的車輛進行故障診斷后，通過顯示屏直接顯示診斷接頭診斷得到的診斷數據，由此，使得用戶可直接通過顯示屏看到OBD接頭對車輛的診斷數據，減少了中間的手機或診斷平板的操作過程，使用戶診斷車輛更方便、快捷，提升用戶體驗。
