本實用新型涉及廠礦企業作業安全的管控領域，特別是涉及一種用于作業安全的管控系統。

背景技術：

電力系統、工礦企業中存在大量的電氣設備和機械設備，生產過程中為了確保人身和設備的安全，設備操作和設備檢修需要嚴格按照操作票和工作票管理規定執行。其中設備的啟動和停運，運行人員需要辦理并按照電氣倒閘操作票對電氣設備(含一次設備、二次設備)進行操作，另辦理并按照機械操作票對機械設備進行操作。而設備的檢修工作要按照工作票內容執行，在檢修工作開始前，需要由運行人員按照工作票安全措施內容要求進行安全布防，確認安全措施到位后，檢修人員方可開展對設備的檢修工作，對于工作票安全措施中涉及到設備啟停操作的，仍然需要由運行人員辦理并按照電氣倒閘操作票或是機械操作票的方式執行停運操作。

目前，在執行設備操作和設備檢修時，由于業務范圍的不同，管理要求的差異及技術發展的不平衡，致使由同一種人執行設備操作和設備檢修時需要使用不同的管理系統來實現，然后分別用不同功能類型的解鎖設備完成操作，給工作人員帶來使用及管理上的不便。

技術實現要素：

鑒于此，有必要針對執行設備操作和設備檢修時需要使用不同的管理系統來實現的問題，提供一種安全、便捷的用于作業安全的管控系統。

為達到實用新型目的，提供一種用于作業安全的管控系統，所述系統包括：

主控裝置，用于接收設定信息，并根據所述設定信息生成常駐鎖具和/或臨時鎖具的操作票，所述操作票中包含有常駐鎖具操作指令和/或臨時鎖具操作指 令；

電腦鑰匙，與所述主控裝置通訊連接，用于接收所述主控裝置發送的所述操作票，并根據所述操作票控制所述常駐鎖具和/或所述臨時鎖具執行相應的操作；

常駐鎖具，與所述電腦鑰匙連接，所述常駐鎖具內設置有能夠被所述電腦鑰匙識別的第一編碼信息，所述常駐鎖具適用于安裝在常閉鎖設備上，所述電腦鑰匙通過控制所述常駐鎖具實現對所述常閉鎖設備的管控；

臨時鎖具，與所述電腦鑰匙連接，所述臨時鎖具內設置有能夠被所述電腦鑰匙識別的第二編碼信息，所述電腦鑰匙通過控制所述臨時鎖具實現對隔離閉鎖設備的管控。

在其中一個實施例中，還包括：

隔離點標牌，適用于安裝在所述隔離閉鎖設備上，所述隔離點標牌內設置有能夠被所述電腦鑰匙識別的第三編碼信息，所述第三編碼信息用來標識所述隔離閉鎖設備。

在其中一個實施例中，還包括：

傳輸適配器，用于連接所述主控裝置和所述電腦鑰匙，控制所述主控裝置與所述電腦鑰匙之間的數據通信。

在其中一個實施例中，所述電腦鑰匙適用于設置在所述傳輸適配器中，且所述傳輸適配器為所述電腦鑰匙提供電能。

在其中一個實施例中，還包括：

權限裝置，適用于與所述主控裝置通訊連接，用于設置所述臨時鎖具的操作票的操作權限。

在其中一個實施例中，還包括：

授權裝置，與所述主控裝置通訊連接，還適用于與所述權限裝置通訊連接，用于獲取所述權限裝置中的操作權限信息，并將所述操作權限信息上傳到所述主控裝置，還用于將所述權限裝置與所述操作票中的臨時鎖具操作指令綁定或匹配。

在其中一個實施例中，所述授權裝置適用于設置在所述傳輸適配器中，且所述傳輸適配器為所述授權裝置提供電能。

在其中一個實施例中，所述電腦鑰匙，還用于在根據所述操作票控制所述常駐鎖具和/或所述臨時鎖具執行相應的操作后，獲取相應的操作信息，并將所述操作信息回傳到所述主控裝置。

在其中一個實施例中，所述常駐鎖具和所述臨時鎖具均為單孔結構。

在其中一個實施例中，所述臨時鎖具包括：

信息記錄模塊，用于記錄所述臨時鎖具的狀態信息，所述電腦鑰匙能夠讀/寫所述信息記錄模塊內記錄的狀態信息；

無線射頻電子標簽，用于被所述電腦鑰匙無線識別；

處理模塊，用于接收所述電腦鑰匙發送的所述臨時鎖具操作指令，對所述臨時鎖具操作指令進行處理，轉換為相應的操作動作；或者

所述電腦鑰匙對所述無線射頻電子標簽進行識別和對所述信息記錄模塊中記錄的所述狀態信息進行判斷，并根據識別結果和判斷結果對所述臨時鎖具進行操作。

本實用新型的有益效果包括：

上述用于作業安全的管控系統，采用主控裝置生成操作票的方式，通過常駐鎖具實現對常閉鎖設備的防誤操作管理，通過臨時鎖實現對隔離閉鎖設備的隔離閉鎖管理，使用一把電腦鑰匙實現設備運行方式切換、設備檢修安全隔離、設備試運行等過程中的解閉鎖控制，在有效保障設備操作安全的前提下，提供一種全面、便捷、統一的管控系統，使設備操作作業更加流暢，提高工作效率。

附圖說明

圖1為一個實施例中的用于作業安全的管控系統的結構示意圖；

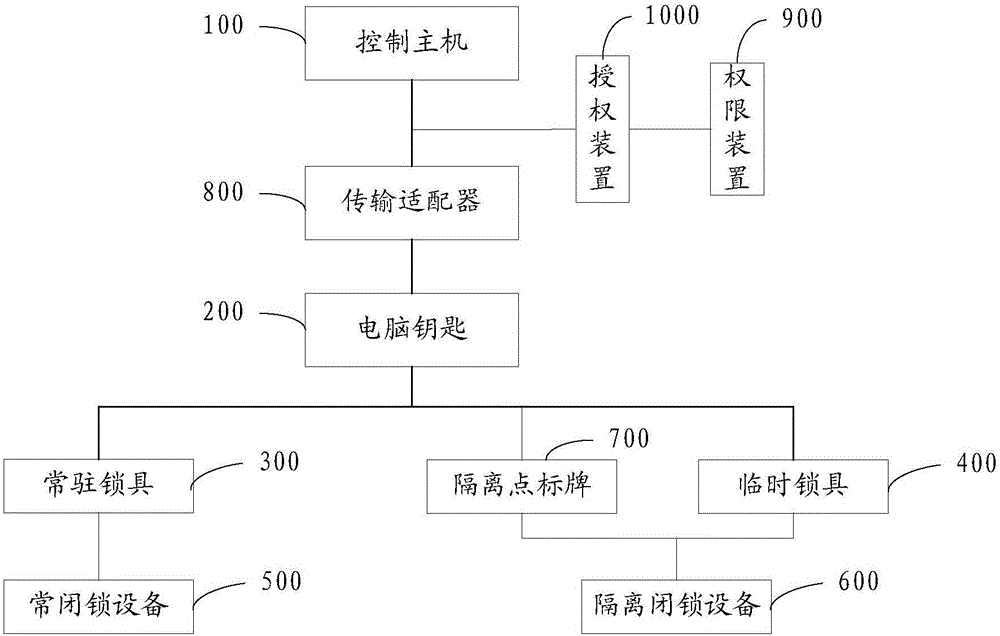

圖2為另一個實施例中的用于作業安全的管控系統的結構示意圖；

圖3為又一個實施例中的用于作業安全的管控系統的結構示意圖；

圖4為一個實施例中的管控系統中臨時鎖具的結構示意圖；

圖5為一個實施例中的用于作業安全的管控系統的操作方法的流程示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例對本實用新型用于作業安全的管控系統進行進一步詳細說明。應當理解，此處所描述的具體實施例僅用以解釋本實用新型，并不用于限定本實用新型。

在一個實施例中，如圖1所示，提供了一種用于作業安全的管控系統，該系統包括：主控裝置100，用于接收設定信息，并根據所述設定信息生成常駐鎖具和/或臨時鎖具的操作票，所述操作票中包含有常駐鎖具操作指令和/或臨時鎖具操作指令。電腦鑰匙200，與主控裝置100通訊連接，用于接收主控裝置100發送的操作票，并根據操作票控制常駐鎖具和/或臨時鎖具執行相應的操作。常駐鎖具300，與電腦鑰匙200連接，常駐鎖具300內設置有能夠被電腦鑰匙200識別的第一編碼信息，常駐鎖具適用于安裝在常閉鎖設備上，電腦鑰匙200通過控制常駐鎖具實現對常閉鎖設備500的管控。臨時鎖具400，與電腦鑰匙200連接，臨時鎖具400內設置有能夠被電腦鑰匙200識別的第二編碼信息，電腦鑰匙200通過控制臨時鎖具400實現對隔離閉鎖設備600的管控。

目前，為了貫徹執行運行操作規程，防止電氣設備人為誤操作事故，普遍采用微機防誤閉鎖系統對電氣一次設備(如：斷路器、刀閘、地刀、地線、網/柜門等)的操作點進行閉鎖，在執行操作作業的時候，以倒閘操作票生成解鎖指令，通過電腦鑰匙按照約定好的操作設備和操作順序進行操作，從而保證了電氣一次設備倒閘操作作業的安全進行。對于設備檢修時工作票安全措施中涉及的除電氣一次設備(如：關閉機械閥門或斷開電氣開關)的操作，運行人員多采用掛牌加常用掛鎖、或僅掛牌的方式防止被誤啟動，以確保檢修設備及檢修人員的安全，普遍存在鑰匙數量眾多，管控難度大、操作不便、閉鎖信息不直觀等問題，目前有效的解決方法是采用隔離閉鎖系統。首先使用圖模方式的管理軟件對檢修時需要閉鎖的設備進行管理，閉鎖鎖具統一鎖芯，通過授權方 式采用電腦鑰匙對閉鎖鎖具統一操作，并使用權限卡對鎖具的操作權限進行管理，從而在簡化設備閉鎖鎖具操作及管理的基礎上，進一步確保了檢修工作中人員和設備的安全，提高了工作效率及檢修作業安全。但是對于作業過程中為確保安全而采用將操作設備閉鎖的方式，由于業務范圍的不同，管理要求的差異，及技術發展的不平衡，致使由同一種人執行的解/閉鎖操作通過不同的管理系統來實現，然后分別用不同功能類型的解鎖設備完成操作，給工作人員帶來使用及管理上的不便。

本實施例中，主控裝置100用于根據用戶輸入的設定信息自動生成常駐鎖具和/或臨時鎖具的操作票，并將操作票傳送給電腦鑰匙200，電腦鑰匙200接收到操作票后，若操作票中的操作指令為常駐鎖具操作指令，電腦鑰匙200根據常駐鎖具操作指令識別常駐鎖具的第一編碼信息，并在第一編碼信息正確時控制相應的常駐鎖具300執行相應的操作，以實現對常閉設備500的操作，若操作票中的操作指令為臨時鎖具操作指令時，電腦鑰匙識別隔離閉鎖設備的編碼信息，并在其編碼信息正確時使用相應的臨時鎖具400對隔離閉鎖設備執行相應的管控，同時將臨時鎖具的第二編碼信息與隔離閉鎖設備的編碼信息相互綁定，并記錄保存。其采用主控裝置生成操作票的方式，通過常駐鎖具實現對常閉鎖設備的防誤操作管理，通過臨時鎖實現對隔離閉鎖設備的隔離閉鎖管理，使用一把電腦鑰匙實現設備運行方式切換、設備檢修安全隔離、設備試運行等過程中的解閉鎖控制，在有效保障設備操作安全的前提下，提供一種全面、便捷、統一的管控系統，使設備操作作業更加流暢，提高工作效率。

其中，常駐鎖具的操作序列一般來源于用戶運行作業中的電氣倒閘操作和機械設備操作，臨時鎖具的操作序列一般來源于用戶檢修作業工作票安全措施中操作(如隔離閉鎖亦稱安全措施布防、試運行、試運行解除、隔離閉鎖解除亦稱安全布防區域撤除)的執行，混合鎖具序列則是操作人員根據運行作業與檢修作業順序執行要求而產生的操作序列，操作票的種類也隨操作的不同而不同。操作票的類型包括倒閘操作票、隔離閉鎖操作票(亦稱安全措施布防操作票)、隔離閉鎖解除操作票(亦稱安全布防區域撤除操作票)、試運行操作票和 試運行恢復操作票。其中，隔離閉鎖解除操作票、試運行恢復操作票可有管控系統配置，由用戶設定生成，也可分別有隔離閉鎖操作票、試運行操作票通過主控裝置100自動轉換生成，以減輕工作人員的工作量。用戶在輸入設定信息時，可通過管控系統提供的圖像界面輔助完成，圖形界面源于一體化的圖模庫，以減少操作人員的工作量。

需要說明的是，主控裝置作為所有鎖具控制的上位機，可以為性能較高的計算機。主控裝置中存儲有常閉鎖設備(需授權解鎖后方可操作的設備，一般為電氣、機械倒閘操作過程中誤操作會引發重大災害的設備)和隔離閉鎖設備(檢修時，為確保檢修人員和設備安全，需對檢修區域周邊隔離閉鎖的設備，覆蓋企業所有的電、水、油、氣和汽等接通設備)。其中隔離閉鎖設備包括機械閥門、電源開關、隔離刀閘等；常閉鎖設備包括斷路器、隔離刀閘、接地刀閘、臨時接地線、網/柜門、重要機械閥門等。常駐鎖具300安裝在常閉鎖設備500上，將授權方可操作的常閉鎖設備閉鎖，其內的第一編碼信息標識常閉鎖設備500，臨時鎖具400在沒有使用時是存放于臨時鎖具管理箱中的，在檢修工作前，根據臨時鎖具操作指令從臨時鎖具管理箱中取出相應的臨時鎖具400閉鎖相應的隔離閉鎖設備。其中常駐鎖具為單孔結構，便于被電腦鑰匙操作，常駐鎖具300可以為掛鎖、閉鎖盒、電氣鎖、電磁鎖、驗電器、防空鎖中的一種或者一種以上的組合。臨時鎖具400為單孔結構，便于被電腦鑰匙操作，臨時鎖具可以為塑料掛鎖、合金掛鎖、空開小掛鎖中的一種或者一種以上的組合。每個常閉鎖設備有且僅有一把常駐鎖具實現閉鎖，每個隔離閉鎖設備上可采用一個以上的臨時鎖具進行隔離閉鎖。

值得說明的是，常駐鎖具300的第一編碼信息和臨時鎖具400的第二編碼信息均為ID(identification，唯一識別碼)編碼，用于標識和區別于其他鎖具。

在一個實施例中，電腦鑰匙200，還用于在根據操作票控制常駐鎖具300和/或臨時鎖具400執行相應的操作后，獲取相應的操作信息，并將操作信息回傳到主控裝置100。實現操作信息的及時回傳，優選的，電腦鑰匙200通過傳統適配器800將操作信息回傳至主控裝置100，以實現主控裝置100對操作信息的記 錄、查詢、統計等管理供功能，減少工作人員的工作量。

優選的，在一個實施例中，參見圖2、圖3，還包括：隔離點標牌700，適用于安裝在隔離閉鎖設備600上，隔離點標牌700內設置有能夠被電腦鑰匙200識別的第三編碼信息，第三編碼信息用來標識隔離閉鎖設備600。

隔離點標牌700內的第三編碼信息也為ID編碼，用于標識和區別于其他標牌，其用來標識隔離閉鎖設備600，當使用臨時鎖具400對隔離閉鎖設備600進行上鎖操作時，可以將臨時鎖具400的第二編碼信息與隔離點標牌700的第三編碼信息相綁定，并存儲在主控裝置100中，在解鎖操作時，根據主控裝置100中存儲的綁定信息對相應的隔離閉鎖設備進行解鎖，可以實現對隔離閉鎖設備的安全、便捷操作。

其中，系統將常駐鎖具通過第一編碼信息與其進行閉鎖的設備進行關聯配置，將隔離點標牌通過第三編碼信息與其對應的隔離閉鎖設備進行關聯配置，并在主控裝置上存儲常駐鎖具與常閉鎖設備、隔離點標牌與隔離閉鎖設備之間的配置信息。

優選的，臨時鎖具400中包括：信息記錄模塊410，用于記錄臨時鎖具的狀態信息，電腦鑰匙200可讀/寫其內的記錄信息，并區別常駐鎖具與臨時鎖具的應用范疇。其中，臨時鎖具400也可以通過主控裝置100的定義作為常駐鎖具300。無線射頻電子標簽420，用于被電腦鑰匙無線識別。處理模塊430，用于接收電腦鑰匙發送的臨時鎖具操作指令，對臨時鎖具操作指令進行處理，轉換為相應的操作動作。

需要說明的是，臨時鎖具400中也可以不包括處理模塊430，即不接收電腦鑰匙的臨時鎖具操作指令，而是通過電腦鑰匙對信息記錄模塊記錄的狀態信息進行判斷和對無線射頻電子標簽進行識別，并根據判斷結構和識別結果直接對所述臨時鎖具進行操作。

例如：如果識別得到的無線射頻電子標簽為綁定信息中對應的信息，且判斷此時臨時鎖具的狀態信息為閉鎖狀態，而此時需要對臨時鎖具進行解鎖操作，則對臨時鎖具進行解鎖操作。

在一個實施例中，參見圖2，還包括：傳輸適配器800，用于連接主控裝置100和電腦鑰匙200，控制主控裝置100與電腦鑰匙200之間的數據通信。

電腦鑰匙200和主控裝置100之間的通訊是通過傳輸適配器800進行的，電腦鑰匙200通過傳輸適配器800接收主控裝置100發送的相關操作指令，當然，電腦鑰匙200反饋信息給主控裝置100的時候也是通過傳輸適配器800進行的。

優選的，電腦鑰匙200適用于設置在傳輸適配器800中，且傳輸適配器800為電腦鑰匙200提供電能。

電腦鑰匙200設置在傳輸適配器800中，簡化系統結構，且傳輸適配器800能夠?yàn)殡娔X鑰匙進行充電，保證電腦鑰匙200不會因?yàn)殡娏坎蛔愣荒軋?zhí)行操作，保證系統運行的可靠性。

在一個實施例中，還包括：權限裝置900，適用于與主控裝置100通訊連接，用于設置臨時鎖具的操作票的操作權限。

優選的，權限裝置900為權限卡。權限卡由需要控制臨時鎖具操作權限的人保管，如工作負責人、工作許可人，或者工作班組中的每一個成員。

在一個實施例中，還包括：授權裝置1000，與主控裝置100通訊連接，還適用于與權限裝置900通訊連接，用于獲取權限裝置900中的操作權限信息，并將操作權限信息上傳到主控裝置100，還用于將權限裝置與操作票中的臨時鎖具操作指令綁定或匹配。

權限裝置900與操作票之間的權限綁定和匹配，是由授權裝置1000通過主控裝置100來實現，從而充分保證設備操作的安全。

優選的，授權裝置1000適用于設置在傳輸適配器800中，且傳輸適配器800為授權裝置1000提供電能。將授權裝置1000集成在傳輸適配器800中，簡化系統結構，同時傳輸適配器800保證授權裝置1000的工作電能。

為了更清楚了說明上述實施例中的用于作業安全的管控系統，以下結合上述管控系統的操作方法進行詳細的說明：

在一個實施例中，如圖4所示，上述實施例中的用于作業安全的管控系統 的操作方法，包括：

S100，主控裝置接收設定信息，根據設定信息生成常駐鎖具和/或臨時鎖具的操作票，并將操作票傳送給電腦鑰匙，其中，操作票中包含有常駐鎖具操作指令和/或臨時鎖具操作指令。

S200，電腦鑰匙接收到操作票后，根據操作票控制常駐鎖具和/或臨時鎖具執行相應的上鎖或解鎖操作，以實現對常閉鎖設備和/或隔離閉鎖設備的管控。

本實施例中，主控裝置100接收用戶輸入的設定信息并根據設定信息自動生成常駐鎖具和/或臨時鎖具的操作票，并將該操作票傳送給電腦鑰匙200，電腦鑰匙200根據操作票控制常駐鎖具和/或臨時鎖具，進而實現對常閉鎖設備和/或隔離閉鎖設備的管控。其使用一把電腦鑰匙就能實現常閉鎖設備和/或隔離閉鎖設備操作管理，在有效保障設備操作安全的前提下，使設備操作作業更加流暢，提高工作效率。

在一個實施例中，步驟S200包括：

S210，若操作票中只包含常駐鎖具操作指令時，電腦鑰匙接收主控裝置100傳送的常駐鎖具操作指令，檢測安裝在常閉鎖設備上的常駐鎖具的第一編碼信息，并判斷第一編碼信息是否與常駐鎖具操作指令中的編碼信息相匹配，若是，則控制常駐鎖具打開，實現對常閉鎖設備的管控；若否，則發出報警信息并拒絕解鎖。

常閉鎖設備是需授權才能操作的設備，其包括斷路器、刀閘、地刀、地線、網/柜門、重要的機械閥門等，在不對常閉鎖設備進行操作時，使用常駐鎖具對常閉鎖設備進行閉鎖，以保證常閉鎖設備的安全，在需要對常閉鎖設備進行操作時，如設備倒閘操作，需要獲得授權指令，即常駐鎖具操作指令，才能對常閉鎖設備進行操作。獲得常駐鎖具操作指令之后，判斷常駐鎖具內的第一編碼信息是否與常駐鎖具操作指令中的編碼信息相匹配，若一致，則容許常駐鎖具300被打開，此時通過電腦鑰匙200中的解鎖機構將常駐鎖具300打開，對設備進行相應的操作，操作完成后將常駐鎖具仍對常閉鎖設備進行閉鎖，否則發出報警信息并拒絕解鎖，從而保證常閉鎖設備的操作安全。

需要說明的是，當操作票中有一項以上的常駐鎖具操作指令時，電腦鑰匙200根據常駐鎖具操作指令依次判斷檢測得到的常駐鎖具的第一編碼信息是否與常駐鎖具操作指令內的編碼信息相匹配，若相匹配，則執行解鎖操作，否則，發出報警信息并拒接解鎖。

值得說明的是，一般對常駐鎖具300的操作順序有較為嚴格的條件約束，且常駐鎖具300的操作執行也必須嚴格按照操作指令的順序進行，否則將會操作失敗。因此，在有超過一項以上的常駐鎖具操作指令時，電腦鑰匙200需按照常駐鎖具操作指令的順序依次驗證常駐鎖具300內的第一編碼信息是否正確，逐一解鎖常駐鎖具，從而防止常駐鎖具300不按照正確順序操作。電腦鑰匙200中的所有操作指令完成后，將信息回傳到主控裝置100。

在一個實施例中，若操作票中只包含臨時鎖具操作指令時，主控裝置將臨時鎖具操作指令傳送給電腦鑰匙，其中，臨時鎖具操作指令包括上鎖操作指令和解鎖操作指令。步驟S200還包括：

S220，當臨時鎖具操作指令為上鎖操作指令時，電腦鑰匙200檢測安裝在隔離閉鎖設備上的隔離點標牌的第三編碼信息，并判斷第三編碼信息是否與上鎖操作指令中的編碼信息相匹配；若是，則將臨時鎖具400閉鎖在隔離點標牌對應的隔離閉鎖設備上，并更新臨時鎖具的狀態信息，同時將臨時鎖具的第二編碼信息與當前隔離閉鎖設備上的隔離點標牌的第三編碼信息相綁定，并上傳到主控裝置100；若否，則發出報警信息。

當臨時鎖具操作指令為上鎖操作指令時，操作人員通關過電腦鑰匙200從臨時鎖具管理箱中任取臨時鎖具，然后通過電腦鑰匙200驗證標識隔離閉鎖設備600的隔離點標牌的第三編碼信息是否與電腦鑰匙200接收到上鎖操作指令中的編碼信息一致，若一致，則將臨時鎖具400閉鎖在隔離點標牌700對應的隔離閉鎖設備上，將臨時鎖具400閉鎖，同時通過電腦鑰匙200變更臨時鎖具中信息記錄模塊410中的狀態信息，電腦鑰匙200記錄臨時鎖具的第二編碼信息，并將其與隔離點標牌的第三編碼信息綁定，并將信息上傳主控裝置100。不一致時，則發出聲光等報警信息，提示操作人員，此時操作人員須重新確定正 確的隔離閉鎖設備。

值得說明的是，當有一項以上的上鎖操作指令時，操作人員通過電腦鑰匙從臨時鎖具管理箱中任取不小于隔離閉鎖設備數量的臨時鎖具，電腦鑰匙200按照上鎖操作指令的順序依次驗證隔離點標牌700的第三編碼信息是否與上鎖操作指令中的編碼信息相一致，若是，就使用臨時鎖具依次對隔離閉鎖設備進行上鎖操作，并將臨時鎖具的第二編碼信息與其閉鎖的隔離閉鎖設備上的隔離點標牌的第三編碼信息相綁定，同時記錄綁定關系，在電腦鑰匙200中的所有操作指令完成后，將所有的記錄信息及操作信息上傳至主控裝置100。

其中，對臨時鎖具的操作順序的生成沒有約束，如果需要，也可以對臨時鎖具的上鎖順序進行約束，臨時鎖具的上鎖操作指令可以按照指令生成的順序執行，也可無序執行。每個隔離閉鎖設備上可采用一個以上的臨時鎖具進行隔離閉鎖。

S230，當臨時鎖具操作指令為解鎖操作指令時，電腦鑰匙200檢測閉鎖在隔離閉鎖設備上的臨時鎖具的第二編碼信息，并根據記憶的第三編碼信息與第二編碼信息的綁定關系判斷第二編碼信息是否與解鎖操作指令中的標識隔離閉鎖設備的第三編碼信息相對應；若是，打開閉鎖在所述隔離閉鎖設備上的臨時鎖具，并更新臨時鎖具的狀態信息；若否，則發出報警信息。

當臨時鎖具操作指令為解鎖操作指令時，通過電腦鑰匙200驗證選定的隔離閉鎖設備上臨時鎖具的第二編碼信息是否與解鎖操作指令中標識該隔離閉鎖設備的第三編碼信息是否為相互綁定的關系，其中，隔離閉鎖設備上可能設置有多個臨時鎖具，此時需驗證多個臨時鎖具的第二信息是否均與解鎖操作指令中標識該隔離閉鎖設備的第三編碼信息為相互綁定的關系，若是，則將該隔離閉鎖設備解除閉鎖，通過電腦鑰匙變更臨時鎖具信息記錄模塊410內的狀態信息，并將臨時鎖具回收至臨時鎖具管理箱中，以便后續操作時使用，若不是，則電腦鑰匙200發出聲光等報警信息，提示工作人員，此時工作人員需要重新確定正確的需解鎖的隔離閉鎖設備或隔離閉鎖鎖具。

需要說明的，當解鎖操作指令有一項以上的解鎖操作指令時，電腦鑰匙200 按照解鎖操作指令的順序依次驗證需要解鎖的隔離閉鎖設備的臨時鎖具，并在正確時執行臨時鎖具的解鎖操作。進一步的，在執行臨時鎖具的解鎖操作時，也可無序操作。電腦鑰匙200中的所有操作指令完成后，將操作信息回傳到主控裝置100。

在一個實施例中，若操作票中包括常駐鎖具操作指令和臨時鎖具操作指令時，主控裝置100將包含有常駐鎖具操作指令和臨時鎖具操作指令的操作票傳送給電腦鑰匙200。當電腦鑰匙接收到臨時鎖具操作指令時，根據臨時鎖具操作指令通過臨時鎖具對隔離閉鎖設備進行管控。當電腦鑰匙接收到常駐鎖具操作指令時，根據常駐鎖具操作指令通過常駐鎖具對常閉鎖設備進行管控。

當操作票為常駐鎖具和臨時鎖具的混合操作指令時，操作人員通過電腦鑰匙先從臨時鎖具管理箱內任取不少于操作票中隔離閉鎖設備數量的臨時鎖具，然后按照操作票中的操作指令的順序執行操作，當遇到常駐鎖具操作指令時，按照步驟S210執行，當遇到臨時鎖具操作指令時，若是上鎖操作指令，則按照步驟S220執行，若是解鎖操作指令，則按照步驟S230執行。操作票操作完成后，將電腦鑰匙的操作信息通過傳輸適配器800回傳至主控裝置100，主控裝置100自動對操作票處理，記錄并存儲常駐鎖具的狀態、臨時鎖具的狀態以及臨時鎖具與隔離閉鎖設備的對應關系，并記錄保存。

本領域普通技術人員可以理解實現上述實施例方法中的全部或部分流程，是可以通過計算機程序來指令相關的硬件來完成，所述的程序可存儲于一計算機可讀取存儲介質中，該程序在執行時，可包括如上述各方法的實施例的流程。其中，所述的存儲介質可為磁碟、光盤、只讀存儲記憶體(Read-Only Memory，ROM)或隨機存儲記憶體(Random Access Memory，RAM)等。

以上所述實施例的各技術特征可以進行任意的組合，為使描述簡潔，未對上述實施例中的各個技術特征所有可能的組合都進行描述，然而，只要這些技術特征的組合不存在矛盾，都應當認為是本說明書記載的范圍。

以上所述實施例僅表達了本實用新型的幾種實施方式，其描述較為具體和詳細，但并不能因此而理解為對實用新型專利范圍的限制。應當指出的是，對 于本領域的普通技術人員來說，在不脫離本實用新型構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
