本實用新型涉及太陽能裝置，具體是一種太陽能追日調節架。

背景技術：

太陽光普照大地，沒有地域的限制，無論陸地或海洋， 無論高山或島嶼，都處處皆有，可直接開發和利用，便于采集，且無須開采和運輸；開發利用太陽能不會污染環境，它是最清潔能源之一，在環境污染越來越嚴重的今天，這一點是極其寶貴的。

太陽的利用給人們帶來的極大的好處，而現有的太陽能裝置對太陽能的利用率都比較低，因此現在研發了很多追日裝置，但是普通的追日裝置需要人工進行照看、調控，尤其是在炎熱的夏季，工作非常辛苦，而且調節工作也非常不方便，工作效率也很低。

技術實現要素：

本實用新型的目的在于提供一種太陽能追日調節架，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種太陽能追日調節架，包括調節架本體，所述調節架本體主要是由太陽能電池、伺服電機、支架、散熱器、顯示器、遠程控制裝置、主桿、太陽能接收器、光敏傳感器、控制電路構成；所述調節架本體設置底座，所述底座內部設置太陽能電池，所述底座內部的中間位置設置伺服電機，所述伺服電機的底部設置支架，支架和底座固定連接，通過支架將伺服電機固定在底座內部，所述伺服電機的右側設置散熱器，防止底座內部溫度過高造成損壞，底座上設置托盤，所述托盤和伺服電機的轉軸固定連接，所述托盤上設置遠程控制裝置，所述遠程控制裝置的頂部設置主桿，主桿遠離遠程控制裝置的一端設有太陽能接收器，所述太陽能接收器的中間設有光敏傳感器；所述遠程控制裝置內部設置控制電路，所述光敏傳感器與控制電路連接；所述底座的側面設置顯示器，所述顯示器與控制電路連接。

作為本實用新型進一步的方案：所述控制電路主要是由單片機、差分模塊、電路放大模塊、模數轉換器構成；所述控制電路設置單片機作為控制器，所述控制電路設置差分模塊和電路放大模塊，所述光敏傳感器與差分模塊連接，差分模塊的另一端與電路放大模塊連接，所述電路放大模塊的端部設置模數轉換器，所述模數轉換器與單片機連接。

作為本實用新型再進一步的方案：所述調節架本體的底部設置滾輪，所述滾輪上設置驅動裝置，所述驅動裝置與遠程控制裝置連接。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，實用性強，能夠遠程控制追日調節架，方便快捷，而且工作效率高，根據實際情況調節太陽能接收裝置，提高太陽能的利用率。

附圖說明

圖1為太陽能追日調節架的結構示意圖。

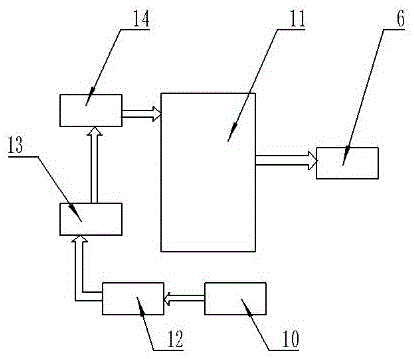

圖2為太陽能追日調節架中控制電路的結構框圖。

圖中：1-底座、2-太陽能電池、3-伺服電機、4-支架、5-散熱器、6-顯示器、7-遠程控制裝置、8-主桿、9-太陽能接收器、10-光敏傳感器、11-單片機、12-差分模塊、13-電路放大模塊、14-模數轉換器。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-2，一種太陽能追日調節架，包括調節架本體，所述調節架本體主要是由太陽能電池2、伺服電機3、支架4、散熱器5、顯示器6、遠程控制裝置7、主桿8、太陽能接收器9、光敏傳感器10、控制電路構成；所述調節架本體設置底座1，所述底座1內部設置太陽能電池2，所述底座1內部的中間位置設置伺服電機3，所述伺服電機3的底部設置支架4，支架4和底座1固定連接，通過支架4將伺服電機3固定在底座1內部，所述伺服電機3的右側設置散熱器5，防止底座1內部溫度過高造成損壞，底座1上設置托盤，所述托盤和伺服電機3的轉軸固定連接，所述托盤上設置遠程控制裝置7，所述遠程控制裝置7的頂部設置主桿8，主桿8遠離遠程控制裝置7的一端設有太陽能接收器9，所述太陽能接收器9的中間設有光敏傳感器10；所述遠程控制裝置7內部設置控制電路，所述光敏傳感器10與控制電路連接；所述底座1的側面設置顯示器6，所述顯示器6與控制電路連接。

本實用新型的工作原理是：所述控制電路主要是由單片機11、差分模塊12、電路放大模塊13、模數轉換器14構成；所述控制電路設置單片機11作為控制器，所述控制電路設置差分模塊12和電路放大模塊13，所述光敏傳感器10與差分模塊12連接，差分模塊12的另一端與電路放大模塊13連接，所述電路放大模塊13的端部設置模數轉換器14，所述模數轉換器14與單片機11連接。

所述調節架本體的底部設置滾輪，所述滾輪上設置驅動裝置，所述驅動裝置與遠程控制裝置7連接。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
