本實用新型主要涉及一種數據采集領域，更具體地說，涉及一種數據采集控制系統。

背景技術：

傳感器是一種檢測裝置，能感受到被測量的信息，并能將感受到的信息，按一定規律變換成為電信號或其他所需形式的信息輸出，以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。傳感器廣泛用于各種領域，一般傳感器只能單一的檢測一種信號，當在需要檢測多種信息量的場合，需要多種傳感器交替使用不方便，如何研究出一種集成多種傳感器并將檢測的數據進行處理的系統是十分具有研究意義的方向。

技術實現要素：

本實用新型主要解決的技術問題是提供一種數據采集控制系統，其結構簡單，采集溫度、壓力、流量信號，將采集到的信號經過放大轉換，轉換成數字信號經過單片機進行存儲、顯示等，信號通過USB接口傳輸?shù)絇C機進行處理實現數據采集和控制。

為解決上述技術問題，本實用新型一種數據采集控制系統包括壓力傳感器、流量計、溫度傳感器、放大模塊、模數轉換、單片機、電源模塊、指示燈、存儲模塊、接口電路、PC機、按鍵模塊、復位電路和顯示模塊，其結構簡單，采集溫度、壓力、流量信號，將采集到的信號經過放大轉換，轉換成數字信號經過單片機進行存儲、顯示等，信號通過USB接口傳輸?shù)絇C機進行處理實現數據采集和控制。

其中，所述壓力傳感器的輸出端連接著放大模塊的輸入端；所述流量計的輸出端連接著放大模塊的輸入端；所述溫度傳感器的輸出端連接著放大模塊的輸入端；所述放大模塊的輸出端連接著模數轉換的輸入端；所述模數轉換的輸出端連接著單片機的輸入端；所述電源模塊的輸出端連接著單片機的輸入端；所述單片機的輸出端連接著指示燈的輸入端；所述單片機的輸出端連接著存儲模塊的輸入端；所述單片機的輸出端連接著接口電路的輸入端；所述接口電路和PC機相連接；所述按鍵模塊的輸出端連接著單片機的輸入端；所述復位電路的輸出端連接著單片機的輸入端；所述單片機的輸出端連接著顯示模塊的輸入端。

作為本實用新型的進一步優化，本實用新型一種數據采集控制系統所述單片機采用AT89C51單片機。

作為本實用新型的進一步優化，本實用新型一種數據采集控制系統所述壓力傳感器采用BP800壓力傳感器。

作為本實用新型的進一步優化，本實用新型一種數據采集控制系統所述流量計采用浮子流量計。

作為本實用新型的進一步優化，本實用新型一種數據采集控制系統所述溫度傳感器采用DS18B20溫度傳感器。

作為本實用新型的進一步優化，本實用新型一種數據采集控制系統所述模數轉換采用DAC0809。

作為本實用新型的進一步優化，本實用新型一種數據采集控制系統所述存儲模塊采用SD卡。

控制效果：本實用新型一種數據采集控制系統，其結構簡單，采集溫度、壓力、流量信號，將采集到的信號經過放大轉換，轉換成數字信號經過單片機進行存儲、顯示等，信號通過USB接口傳輸?shù)絇C機進行處理實現數據采集和控制。

附圖說明

下面結合附圖和具體實施方法對本實用新型做進一步詳細的說明。

圖1為本實用新型一種數據采集控制系統的硬件結構圖。

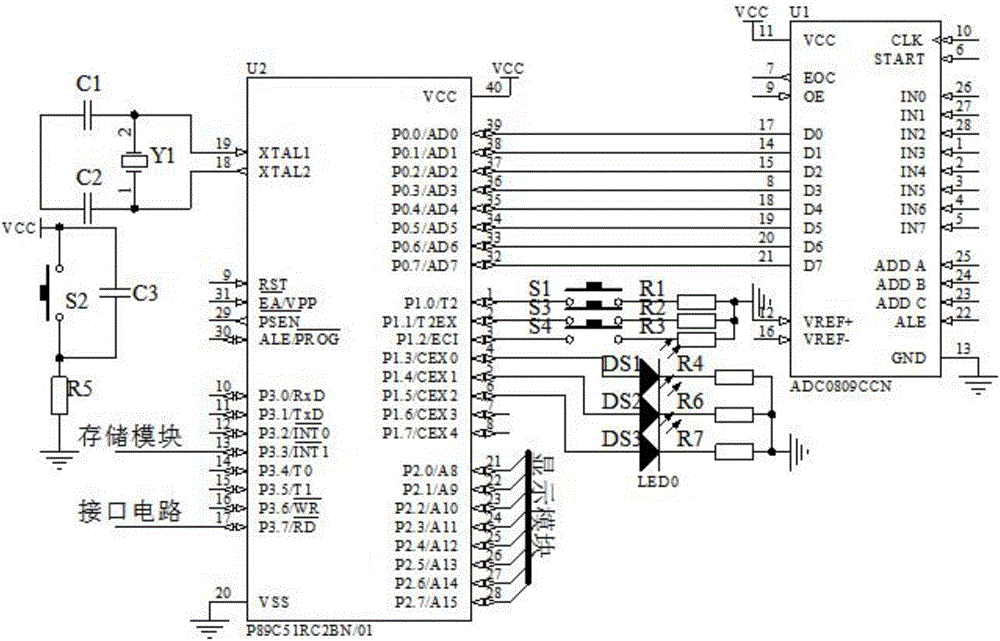

圖2為本實用新型一種數據采集控制系統的單片機的電路原理圖。

圖3為本實用新型一種數據采集控制系統的放大模塊的電路原理圖。

圖4為本實用新型一種數據采集控制系統的顯示模塊的電路原理圖。

圖5為本實用新型一種數據采集控制系統的溫度傳感器的電路原理圖。

圖6為本實用新型一種數據采集控制系統的電源模塊的電路原理圖。

圖7為本實用新型一種數據采集控制系統的接口電路的原理圖。

具體實施方式

具體實施方式一：

結合圖1、2、3、4、5、6、7說明本實施方式，本實施方式所述一種數據采集控制系統包括壓力傳感器、流量計、溫度傳感器、放大模塊、模數轉換、單片機、電源模塊、指示燈、存儲模塊、接口電路、PC機、按鍵模塊、復位電路和顯示模塊，其結構簡單，采集溫度、壓力、流量信號，將采集到的信號經過放大轉換，轉換成數字信號經過單片機進行存儲、顯示等，信號通過USB接口傳輸?shù)絇C機進行處理實現數據采集和控制。

其中，所述壓力傳感器的輸出端連接著放大模塊的輸入端，壓力傳感器用于檢測壓力大小。

所述流量計的輸出端連接著放大模塊的輸入端，流量計用于檢測流過的水流量。

所述溫度傳感器的輸出端連接著放大模塊的輸入端，溫度傳感器用于檢測溫度值的大小。

所述放大模塊的輸出端連接著模數轉換的輸入端，放大模塊用于將傳感器檢測到的模擬信號進行放大處理。

所述模數轉換的輸出端連接著單片機的輸入端，模數轉換用于將放大后的模擬信號轉換為數字信號。

所述電源模塊的輸出端連接著單片機的輸入端，電源模塊用于給數據采集控制系統進行供電使之完成采集和控制工作。

所述單片機的輸出端連接著指示燈的輸入端，指示燈用于指示具體哪個傳感器處于工作狀態。

所述單片機的輸出端連接著存儲模塊的輸入端，存儲模塊用于存儲傳感器采集的數據。

所述單片機的輸出端連接著接口電路的輸入端，接口電路用于將采集到的數據通過USB接口傳送到PC機。

所述接口電路和PC機相連接，PC機接收數據采集控制系統采集的數據并進行相應處理。

所述按鍵模塊的輸出端連接著單片機的輸入端，按鍵模塊用于輸入對采集信號的控制。

所述復位電路的輸出端連接著單片機的輸入端，復位電路用于使單片機回復到初始狀態。

所述單片機的輸出端連接著顯示模塊的輸入端，顯示模塊用于顯示傳感器采集到的數據。

具體實施方式二：

結合圖1、2、3、4、5、6、7說明本實施方式，所述單片機采用AT89C51單片機。所述AT89C51單片機從它內部的硬件到軟件都有一套完整的按位操作系統，片內RAM區間還特別開辟了一個雙重功能的地址區間，十六個字節，單元地址20H～2FH，它既可作字節處理，也可作位處理。51單片機的I/O腳的設置和使用非常簡單，當該腳作輸入腳使用時，只須將該腳設置為高電平(復位時，各I/O口均置高電)。當該腳作輸出腳使用時，則為高電平或低電平均可。

具體實施方式三：

結合圖1、2、3、4、5、6、7說明本實施方式，所述壓力傳感器采用BP800壓力傳感器。所述BP800系列壓力變送器具有工作可靠、性能穩定、安裝使用方便、體積小、重量輕、性能價格比高等點，能在各種正負壓力測量中得到廣泛應用。采用進口擴散硅或陶瓷芯體作為壓力檢測元件，傳感器信號經高性能電子放大器轉換成0-10mA或4-20mA統一輸出信號。可替代傳統的遠傳變送器，霍爾元件、差動變送器，并具有DDZ-Ⅱ及DDZ-Ⅲ型變送器性能。能與各種型號的動圈式指示儀、數字變送器、電子電位差計配套使用，也能與各種自動調節系統或計算機系統配套使用。

具體實施方式四：

結合圖1、2、3、4、5、6、7說明本實施方式，所述流量計采用浮子流量計。所述浮子流量計是采用可變面積式測量原理，用于連續測量封閉管道中的液體和氣體的體積流量。金屬管浮子流量計具有結構堅固可靠、使用溫度范圍廣、精度高、價格便宜，能使用多種場合的流量測量等特點。

具體實施方式五：

結合圖1、2、3、4、5、6、7說明本實施方式，所述溫度傳感器采用DS18B20溫度傳感器。所述DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣，有LTM8877，LTM8874等等。主要根據應用場合的不同而改變其外觀。封裝后的DS18B20可用于電纜溝測溫，高爐水循環測溫，鍋爐測溫，機房測溫，農業大棚測溫，潔凈室測溫，彈藥庫測溫等各種非極限溫度場合。耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域。

具體實施方式六：

結合圖1、2、3、4、5、6、7說明本實施方式，所述模數轉換采用DAC0809。ADC0809是CMOS單片型逐次逼近式A/D轉換器，內部結構如圖所示，它由8路模擬開關、地址鎖存與譯碼器、比較器、8位開關樹型A/D轉換器、逐次逼近寄存器、邏輯控制和定時電路組成。

具體實施方式七：

結合圖1、2、3、4、5、6、7說明本實施方式，所述接口電路采用USB接口電路。USB接口可以與PC機間實現有線的數據傳輸，將傳感器檢測到的數據通過接口電路傳送到PC機，進行數據的控制及處理。

本實用新型一種數據采集控制系統的工作原理為：本實用新型一種數據采集控制系統通過壓力傳感器檢測壓力值，通過流量計檢測流量，通過溫度傳感器檢測溫度，傳感器檢測的數據經過放大模塊放大，通過模數轉換將模擬信號轉換為數字信號，轉換后的數字信號通過單片機，單片機將接收的數據存放在存儲模塊，并通過顯示模塊顯示采集到的信號，通過接口電路與PC機相連將數據傳送到PC機。指示燈可以根據單片機輸出信號指示具有是哪個傳感器在工作，按鍵模塊喲用于輸入對傳感器的控制，復位電路可以使系統恢復到初始狀態，電源模塊為系統供電，使系統完成采集和控制功能。

雖然本實用新型已以較佳的實施例公開如上，但其并非用以限定本實用新型，任何熟悉此技術的人，在不脫離本實用新型的精神和范圍內，都可以做各種改動和修飾，因此本實用新型的保護范圍應該以權利要求書所界定的為準。
