本實用新型涉及無人機安全技術領域，具體是一種無人機語音防盜和啟動系統。

背景技術：

隨著經濟的發展，無人機應用越來越普及，一方面無人機防盜安全受到無人機用戶的高度關注和嚴格要求；另一方面，非無人機公司所培訓飛手啟動駕駛無人機，不僅會帶來很大的安全隱患，而且會引起理賠經濟糾紛，制造不必要的麻煩。

技術實現要素：

本實用新型的目的在于提供一種無人機語音防盜和啟動系統，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種無人機語音防盜和啟動系統，包括語音識別模塊、數據存儲模塊、主控芯片、繼電器、語音模塊和電源模塊，所述電源模塊的輸出端電性連接于主控芯片的輸入端，主控芯片通過電源模塊中的電源供電；所述主控芯片的輸入端還電性連接于語音識別模塊的輸出端和繼電器的輸出端，且語音識別模塊和主控芯片設置在無人機機箱上；所述主控芯片還雙向數據連接數據存儲模塊和語音模塊；所述繼電器的被控制端與動力電源線相連接；所述電源模塊與所述的語音識別模塊、數據存儲模塊、主控芯片和語音模塊以及所述的繼電器電性連接。

作為本實用新型進一步的方案：所述繼電器選用固態繼電器。

作為本實用新型進一步的方案：所述數據存儲模塊選擇SD卡。

作為本實用新型進一步的方案：所述主控芯片包括單片機最小系統電路。

與現有技術相比，本實用新型有益效果：

本無人機語音防盜和啟動系統，能夠檢測無人機操作者是否為無人機公司所培訓飛手，若不是則無人機不工作，這不僅防盜還消除非飛手啟動駕駛無人機所帶來的安全隱患。

附圖說明

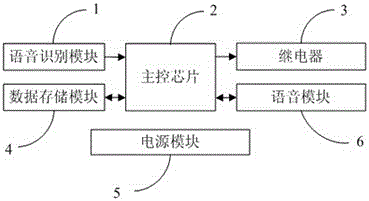

圖1為本實用新型電路原理圖；

圖2為本實用新型工作流程圖。

圖中：1-語音識別模塊，2-主控芯片，3-繼電器，4-數據存儲模塊，5-電源模塊，6-語音模塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型實施例中，一種無人機語音防盜和啟動系統，包括語音識別模塊1、數據存儲模塊4、主控芯片2、繼電器3、語音模塊6和電源模塊5，所述電源模塊5的輸出端電性連接于主控芯片2的輸入端，主控芯片2通過電源模塊5中的電源供電；所述主控芯片2的輸入端還電性連接于語音識別模塊1的輸出端和繼電器3的輸出端，且語音識別模塊1和主控芯片2設置在無人機機箱上；所述主控芯片2還雙向數據連接數據存儲模塊4和語音模塊6；所述繼電器3的被控制端與動力電源線相連接；所述電源模塊5與所述的語音識別模塊1、數據存儲模塊4、主控芯片2和語音模塊6以及所述的繼電器3電性連接；繼電器3選用固態繼電器，提高了無人機的SSR輸出功率，增強型SSR在大功率應用場合，無論是感性負載還是阻性負載，都具有耐電壓、耐電流沖擊效果；耐熱性能好，使用壽命長，有一定的可靠性；數據存儲模塊4選擇SD卡，通過SD卡儲存數據；主控芯片2包括單片機最小系統電路。

本實用新型的工作原理：

語音識別模塊1為無人機操作者進行語音輸入，為語音識別提供素材；數據存儲模塊4存儲無人機公司所培訓飛手語音，作為數據源；主控芯片2比對語音識別素材和無人機公司所培訓飛手語音特征；語音模塊6語音提示無人機操作者輸入語音和無人機是否可以起飛；繼電器3導通/截止完成無人機工作/斷電。程序主循環包含語音播報子程序、語音識別子程序、數據比對子程序和繼電器截止子程序。接通無人機電源后，程序首先進行系統時鐘初始化、串口初始化、延時程序初始化等；其次調用語音播報子程序語音提示無人機操作者輸入語音；然后調用數據比對子程序比對語音識別素材和無人機公司所培訓飛手語音特征；最后若比對操作者為培訓飛手，則調用繼電器截止子程序開啟無人機進行飛行任務，否則一直提示無人機操作者輸入語音。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
