本實用新型屬于智能家居生活裝置領域，具體涉及一種基于物聯網的家用種花裝置。

背景技術：

近年來，智能化技術手段越來越多的使用在人們的日常生活中，人們對于生活的品質、健康的生活方式的追求也越來越高，越來越多的人開始培養一些能夠減壓的興趣愛好。

很多人選擇了種花作為自己的興趣，種花可以豐富和調劑人們的文化生活，增添樂趣，陶冶性情，還可以保護和改善環境，凈化空氣，使得人們能在清新環境中工作和學習，生活更加美好。但是現代生活工作節奏快，加班頻繁，很難堅持按時澆花、護花，澆水不足加上長時間直射陽光對花卉的壽命造成很大影響。

因此，提供一種基于物聯網的家用種花裝置，是十分必要的。

技術實現要素：

本實用新型的目的在于解決上述現有技術中存在的難題，提供一種基于物聯網的家用種花裝置。

為實現上述目的，本實用新型給出以下技術方案：

一種基于物聯網的家用種花裝置，包括智能花盆和控制系統，其特征在于：所述智能花盆內設有濕度傳感器、光照度傳感器和溫度傳感器；所述智能花盆的底部設有澆水模塊，所述澆水模塊包括儲水盒、澆水管和電子開關，所述儲水盒內設有水位檢測器、水泵，所述水泵連接澆水管，所述澆水管上設有電子開關；所述智能花盆外側面上設有光伏電池板，所述光伏電池板連接到蓄電池；所述智能花盆還包括一個遮光板，所述遮光板的兩端分別固定在智能花盆的兩側，所述遮光板上設有驅動模塊；所述智能花盆的一側設有控制盒，所述控制盒上設有控制裝置；

所述控制裝置包括中央處理器、數據處理模塊、顯示屏以及輸入鍵盤，所述中央處理器連接數據采集模塊，所述數據采集模塊分別連接溫度傳感器、水位檢測器、濕度傳感器和光照度傳感器；所述中央處理器還連接驅動模塊、電子開關、蓄電池、顯示屏和輸入鍵盤；所述中央處理器通過通信模塊連接網絡客戶端，并與網絡客戶端進行雙向通訊。

作為優選，所述控制裝置還包括一個設置在控制盒上的攝像頭，所述攝像頭連接數據采集模塊。

作為優選，所述澆水管底部設有過濾器。

作為優選，所述驅動模塊為驅動電機。

作為優選，所述網絡客戶端為web終端或手機APP終端。

與現有技術相比，本實用新型的有益效果是：

本實用新型提供的一種基于物聯網的家庭種花裝置，中央處理器連接數據采集模塊，將采集到的信號進行處理，通過通信模塊顯示在網絡客戶端，用戶能夠通過物聯網遠程查看花卉生長情況，以及各項環境參數，還可通過網絡客戶端下達命令，使得中央處理器控制進行噴水、遮陽，也可與朋友分享實時圖像。智能化程度高，實用性強，還能夠綠化美化生活空間，調節身心。

此外，本實用新型方法原理可靠，步驟簡單，具有非常廣泛的應用前景。

由此可見，本實用新型與現有技術相比，具有實質性特點和進步，其實施的有益效果也是顯而易見的。

附圖說明

圖1是本實用新型提供的一種基于物聯網的家庭氧化裝置的結構示意圖。

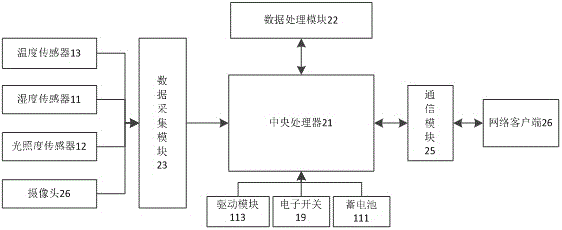

圖2是本實用新型提供的一種基于物聯網的家庭氧化裝置的模塊連接框圖。

其中，1-智能花盆，11-濕度傳感器，12-光照度傳感器，13-溫度傳感器，14-儲水盒，15-澆水管，16-控制盒，17-水位檢測器，18-水泵，19-電子開關，110-光伏電池板，111-蓄電池，112-遮光板，113-驅動模塊，2-控制系統，21-中央處理器，22-數據處理模塊，23-數據采集模塊，24-通信模塊，25-網絡客戶端，26-攝像頭。

具體實施方式

下面結合附圖并通過具體實施例對本實用新型進行詳細闡述，以下實施例是對本實用新型的解釋，而本實用新型并不局限于以下實施方式。

如圖1至2所示，本實用新型提供的一種基于物聯網的家用種花裝置，包括智能花盆1和控制系統2，所述智能花盆1內設有濕度傳感器11、光照度傳感器12和溫度傳感器13；所述智能花盆1的底部設有澆水模塊，所述澆水模塊包括儲水盒14、澆水管15和電子開關19，所述儲水盒14內設有水位檢測器17、水泵18，所述水泵18連接澆水管15，所述澆水管15上設有電子開關19；所述智能花盆1外側面上設有光伏電池板110，所述光伏電池板110連接到蓄電池111；所述智能花盆1還包括一個遮光板112，所述遮光板112的兩端分別固定在智能花盆1的兩側，所述遮光板112上設有驅動模塊113；所述智能花盆1的一側設有控制盒16，所述控制盒16上設有控制裝置2；

所述控制裝置2包括中央處理器21、數據處理模塊22、顯示屏以及輸入鍵盤，所述中央處理器21連接數據采集模塊23，所述數據采集模塊23分別連接溫度傳感器13、水位檢測器17、濕度傳感器11和光照度傳感器12；所述中央處理器21還連接驅動模塊113、電子開關19、蓄電池111、顯示屏和輸入鍵盤；所述中央處理器21通過通信模塊24連接網絡客戶端25，并與網絡客戶端25進行雙向通訊。

在本實施例中，所述控制裝置2還包括一個設置在控制盒16上的攝像頭26，所述攝像頭26連接數據采集模塊23。

在本實施例中，所述澆水管15底部設有過濾器。

在本實施例中，所述驅動模塊113為驅動電機。

在本實施例中，所述網絡客戶端25為web終端或手機APP終端。

本實用新型提供的一種基于物聯網的家庭種花裝置，中央處理器21連接數據采集模塊23，將采集到的信號進行處理，通過通信模塊24顯示在網絡客戶端25，用戶能夠通過物聯網遠程查看花卉生長情況，還可通過網絡客戶端25下達命令，使得中央處理器21控制進行噴水、遮陽，也可與朋友分享實時圖像。智能化程度高，實用性強，還能夠綠化美化生活空間，調節身心。

以上所述，僅是本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制，凡在本實用新型的精神和原則之內所做任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
