本實用新型涉及電器技術領域，特別是一種拆裝方便的溫度控制器。

背景技術：

溫度控制器，根據工作環境的溫度變化，在開關內部發生物理形變，從而產生某些特殊效應，產生導通或者斷開動作的一系列自動控制元件，也叫溫控開關、溫度保護器、溫度控制器，簡稱溫控器。或是通過溫度保護器將溫度傳到溫度控制器，溫度控制器發出開關命令，從而控制設備的運行以達到理想的溫度及節能效果，其應用范圍非常廣泛，根據不同種類的溫控器應用在家電、電機、制冷或制熱等眾多產品中。現有的溫度控制器結構設計不夠合理，控制器連接端子與連接器通過固定結構連接，不方便人們拆卸維修，費時費力，維修成本高，滿足不了人們的使用需求。

技術實現要素：

針對現有技術存在的不足，本實用新型提供一種拆裝方便的溫度控制器，具有結構簡單，拆裝方便，連接可靠，實用性強的優點。

為了達到上述目的，本實用新型通過以下技術方案來實現：一種拆裝方便的溫度控制器，包括上蓋、下蓋、主板、數字接口和通訊接口，所述數字接口和所述通訊接口均設于所述主板上，所述主板設于所述下蓋內，所述上蓋連接所述下蓋，所述上蓋的兩側均設有定位凸起，所述下蓋的兩側均設有卡位凸起，所述下蓋上滑動連接有卡套，所述卡套連接所述卡位凸起與所述定位凸起，所述上蓋的一側設有連接凸起，所述連接凸起上設有連接孔，所述下蓋的一側設有固定凸起，所述固定凸起上設有固定孔，所述固定孔與所述連接孔之間設有限位扣。

本實用新型進一步設置為：所述上蓋的底面上對稱設置有彈性卡塊，所述下蓋上對稱設置有安裝基座，所述安裝基座上設有限位孔，所述限位孔與所述彈性卡塊相對應。限位孔與彈性卡塊采用活性的連接方式，拆裝方便，連接可靠。

本實用新型進一步設置為：所述彈性卡塊包括支撐部與弧形彈片，所述弧形彈片設于所述支撐部的兩側，所述支撐部設于所述上蓋的底面上。安裝時，將彈性卡塊插入到限位孔中，弧形彈片發生彈性形變，使得支撐部進入限位孔中，弧形彈片回復原狀，抵住安裝基座的邊緣，使得彈性卡塊無法脫離安裝基座，實現固定，結構簡單，實用性強。

本實用新型進一步設置為：所述上蓋的底面上設有卡接部，所述主板上設有安裝板，所述安裝板上設有卡槽，所述卡槽與所述卡接部相對應。增強上蓋與下蓋連接的穩定性，結構靈活，拆裝容易。

本實用新型進一步設置為：所述上蓋上設有散熱槽，控制器長時間運行后，主板產生的熱量通過散熱槽擴散到空氣中，使主板產生的熱量有效散發，降低主板的溫度，防止熱量堵塞，保證控制器正常運行。

本實用新型具有有益效果為：

所述下蓋上滑動連接有卡套，滑動卡套，使得卡套卡嵌住卡位凸起與定位凸起，實現上蓋與下蓋的穩定連接；所述固定孔與所述連接孔之間設有限位扣，將限位扣穿過連接孔與固定孔，使得上蓋與下蓋相互牽制，無法隨意脫開，實現穩定連接，且限位扣制造工藝簡單，更換成本低，經濟實用；所述限位孔與所述彈性卡塊采用活性的連接方式，拆裝方便，連接可靠，安裝時，將彈性卡塊插入到限位孔中，弧形彈片發生彈性形變，使得支撐部進入限位孔中，弧形彈片回復原狀，抵住安裝基座的邊緣，使得彈性卡塊無法脫離安裝基座，實現固定；本實用新型具有結構簡單，拆裝方便，連接可靠實用性強的優點。

附圖說明

圖1為本實用新型的結構示意圖；

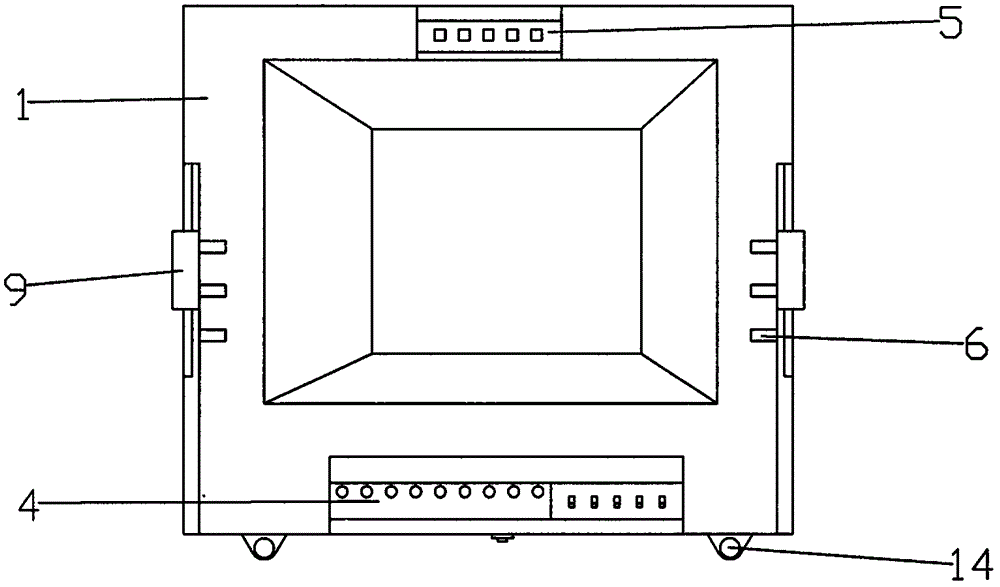

圖2為圖1的俯視圖；

圖3為本實用新型中上蓋的結構示意圖；

圖4為本實用新型中下蓋的結構示意圖；

圖5為本實用新型結構示意圖；

圖6為本實用新型中彈性卡塊和安裝基座的結構示意圖。

附圖標記：1、上蓋；2、下蓋；3、主板；4、數字接口；5、通訊接口；6、散熱槽；7、定位凸起；8、卡位凸起；9、卡套；10、連接凸起；11、連接孔；12、固定凸起；13、固定孔；14、限位扣；15、彈性卡塊；16、支撐部；17、弧形彈片；18、安裝基座；19、限位孔；20、卡接部；21、安裝板；22、卡槽。

具體實施方式

結合附圖，對本實用新型較佳實施例做進一步詳細說明。

如圖1-6所述的一種拆裝方便的溫度控制器，包括上蓋1、下蓋2、主板3、數字接口4和通訊接口5，所述數字接口4和所述通訊接口5均設于所述主板3上。所述主板3設于所述下蓋2內，所述上蓋1上設有散熱槽6，控制器長時間運行后，主板3產生的熱量通過散熱槽6擴散到空氣中，使主板3產生的熱量有效散發，降低主板3的溫度，防止熱量堵塞，保證控制器正常運行。

所述上蓋1的兩側均設有定位凸起7，所述下蓋2的兩側均設有卡位凸起8，所述下蓋2上滑動連接有卡套9，所述卡套9連接所述卡位凸起8與所述定位凸起7，滑動卡套9，使得卡套9卡嵌住卡位凸起8與定位凸起7，實現上蓋1與下蓋2的穩定連接。所述上蓋1的一側設有連接凸起10，所述連接凸起10上設有連接孔11，所述下蓋2的一側設有固定凸起12，所述固定凸起12上設有固定孔13，所述固定孔13與所述連接孔11之間設有限位扣14，將限位扣14穿過連接孔11與固定孔13，使得上蓋1與下蓋2相互牽制，無法隨意脫開，實現穩定連接，且限位扣14制造工藝簡單，更換成本低，經濟實用。

所述上蓋1的底面上對稱設置有彈性卡塊15，所述彈性卡塊15包括支撐部16與弧形彈片17，所述弧形彈片17設于所述支撐部16的兩側，所述支撐部16設于所述上蓋1的底面上，所述下蓋2上對稱設置有安裝基座18，所述安裝基座18上設有限位孔19，限位孔19與彈性卡塊15采用活性的連接方式，拆裝方便，連接可靠。安裝時，將彈性卡塊15插入到限位孔19中，弧形彈片17發生彈性形變，使得支撐部16進入限位孔19中，弧形彈片17回復原狀，抵住安裝基座18的邊緣，使得彈性卡塊15無法脫離安裝基座18，實現固定，結構簡單，實用性強。所述上蓋1的底面上設有卡接部20，所述主板3上設有安裝板21，所述安裝板21上設有卡槽22，所述卡槽22與所述卡接部20相對應，增強上蓋1與下蓋2連接的穩定性，結構靈活，拆裝容易。

所述下蓋2上滑動連接有卡套9，滑動卡套9，使得卡套9卡嵌住卡位凸起8與定位凸起7，實現上蓋1與下蓋2的穩定連接；所述固定孔13與所述連接孔11之間設有限位扣14，將限位扣14穿過連接孔11與固定孔13，使得上蓋1與下蓋2相互牽制，無法隨意脫開，實現穩定連接，且限位扣14制造工藝簡單，更換成本低，經濟實用；所述限位孔19與所述彈性卡塊15采用活性的連接方式，拆裝方便，連接可靠，安裝時，將彈性卡塊15插入到限位孔19中，弧形彈片17發生彈性形變，使得支撐部16進入限位孔19中，弧形彈片17回復原狀，抵住安裝基座18的邊緣，使得彈性卡塊15無法脫離安裝基座18。

上述實施例僅用于解釋說明本實用新型的發明構思，而非對本實用新型權利保護的限定，凡利用此構思對本實用新型進行非實質性的改動，均應落入本實用新型的保護范圍。
