本發明涉及一種帶WIFI功能的吸油煙機，還涉及該吸油煙機的控制方法。

背景技術：

隨著人們物質文化生活水平的提高及互聯網技術的日益普及，人們對家居環境的需求也越來越高。廚房，已不再是簡陋烹飪的地方，而是與外界互聯互通、集烹飪娛樂于一體的小天地。吸油煙機作為現代廚房的必備用具，其現有技術顯然已遠遠不能滿足用戶的需求。雖然現有技術中公開了一些帶有WIFI功能的吸油煙機，如專利號為CN201521002491.X公開了一種智能吸油煙設備，包括抽油煙機主體、硬件功能模塊、主控制板和人機操作界面，硬件功能模塊包括風機、照明燈、煙霧和溫度感應探頭，風機設置在抽油煙機主體內并與主控制板電性連接，其特征在于所述人機操作界面為平板電腦，平板電腦設置在抽油煙機表面并與主控制板進行通信連接，所述主控制板包括控制模塊、通訊模塊以及供電模塊，所述供電模塊為所述控制模塊以及通訊模塊供電，所述通訊模塊與外部智能終端設備通信，所述控制模塊分別與所述風機控制端口、照明燈控制端口、煙霧和溫度感應探頭及平板電腦通信連接；所述通訊模塊采用WIFI通訊模塊和藍牙通訊模塊；所述藍牙通訊模塊包括封裝于PCB板上的CSR8811藍牙芯片、濾波器以及晶體振蕩器，所述PCB板上設置有電源接口、PIOs接口、UART接口以及SPI/PCM接口；所述PCB板上設置有天線接口，所述天線接口與天線相連接；天線封裝于PCB板上。其中的天線采用常規的天線安裝在PCB板上，在抗干擾性能上較差，另外其中的主控制板上的主控電路在防止RF干擾和提升抗ESD靜電性能的有效性較差，并且檢測輸入電容信號的靈敏度不可調節。

技術實現要素：

本發明所要解決的技術問題在于克服上述現有技術之不足，提供一種帶WIFI功能的吸油煙機及其控制方法。

按照本發明提供的一種帶WIFI功能的吸油煙機采用的主要技術方案為：包括機殼、設置在機殼內的油煙機主體以及控制所述油煙機主體的控制電路，所述控制電路包括相連接的CPU單片機、嵌入式WIFI模塊、天線和按鍵單元，所述天線采用PCB板制成的PCB板式天線，所述嵌入式WIFI模塊上設置有天線端口和通訊端口，所述天線與所述天線端口相連接，所述CPU單片機與所述通訊端口相連接；

所述CPU單片機內置計時單元，所述計時單元將所述油煙機主體運行時間與設置的5S保養時點比較，所述CPU單片機將比較結果通過所述嵌入式WIFI模塊傳輸至個人終端上；

所述按鍵單元包括芯片U2以及與所述芯片U2相連接的按鍵KEY1-KEY5、電阻R1-R11、電容C1-C4，所述電阻R6-R9與所述CPU單片機相連接，所述電阻R1-R11分別連接在所述芯片U2的1、13、14、15、16、6、9、10、5、8、11號引腳上，所述芯片U2的2、3、4、7號引腳接地，所述電容C1的一端與所述芯片U2的12號引腳相連接，另一端連接在所述芯片U2的11號引腳上，所述電容C2-C4并聯在所述芯片U2的11號和7號引腳上，所述電阻R10接地。

本發明提供的帶WIFI功能的吸油煙機還可具有如下附屬技術特征：

所述嵌入式WIFI模塊為EMW5088-E。

所述CPU單片機包括芯片U1以及與所述芯片U1相連接的電容C5-C7、電阻R12，所述電阻R12和所述電容C7構成RC濾波器，所述電容C5和所述電容C6并聯在所述芯片U1的7號和8號引腳上并接地，所述電容C7的兩端分別連接在所述芯片U1的9號和7號引腳上并接地。

所述CPU單片機為內置串口通信端口及ADC模數轉換端口的單片機。

所述機殼的正面或側面開設有射頻信號的收發窗口,所述收發窗口的面積為所述外殼的正面或側面面積的1％-10％。

所述外殼上設置有操作面板，厚度為0.2mm-5mm。

所述PCB板式天線粘貼于所述操作面板內側，且位于所述收發窗口的中心。

按照本發明提供的一種帶WIFI功能的吸油煙機的控制方法采用的主要技術方案為：包括以下步驟：

步驟S00，電源上電，進行首次使用的用戶注冊及入網配置；

步驟S01，若為遠程模式，則使用個人終端進行遠程操控；

步驟S02，若為非遠程模式，則用吸油煙機上的操作面板進行操控；

步驟S03，根據步驟S01或步驟S02的控制指令，經控制電路中的風機驅動電路對風機進行開、關及調速控制；

步驟S04，根據步驟S01或步驟S02的控制指令，經控制電路中的照明驅動電路對照明進行開、關控制；

步驟S05，根據步驟S03風機累計運行時間，經所述CPU單片機內的計時單元將所述油煙機主體運行時間與設定的5S清潔保養時點進行比較，所述CPU單片機將比較結果通過所述嵌入式WIFI模塊傳輸至個人終端上提示使用者，吸油煙機是否需進行整機保養。

采用本發明提供的帶WIFI功能的吸油煙機及其控制方法帶來的有益效果為：首先，本發明為一款帶WIFI功能的吸油煙機，通過WIFI將吸油煙機的控制連接到云端，實現對吸油煙機的云控制、云管理遠程操控及本機的面板智能觸摸操控便捷功能，體現了“互聯網+”的時代特色，倡導便捷、健康、智能的家居生活，使吸油煙機的操控更具人性化。其次，本發明中的控制電路結構簡單、操作方便、生產成本低，并且該結構的控制電路還使得吸油煙機的操作面板材料可以為非金屬，鍵盤表面光滑美觀，防水防油且易清潔，按鍵使用壽命長。

附圖說明

圖1為本發明所述帶WIFI功能的吸油煙機的結構圖。

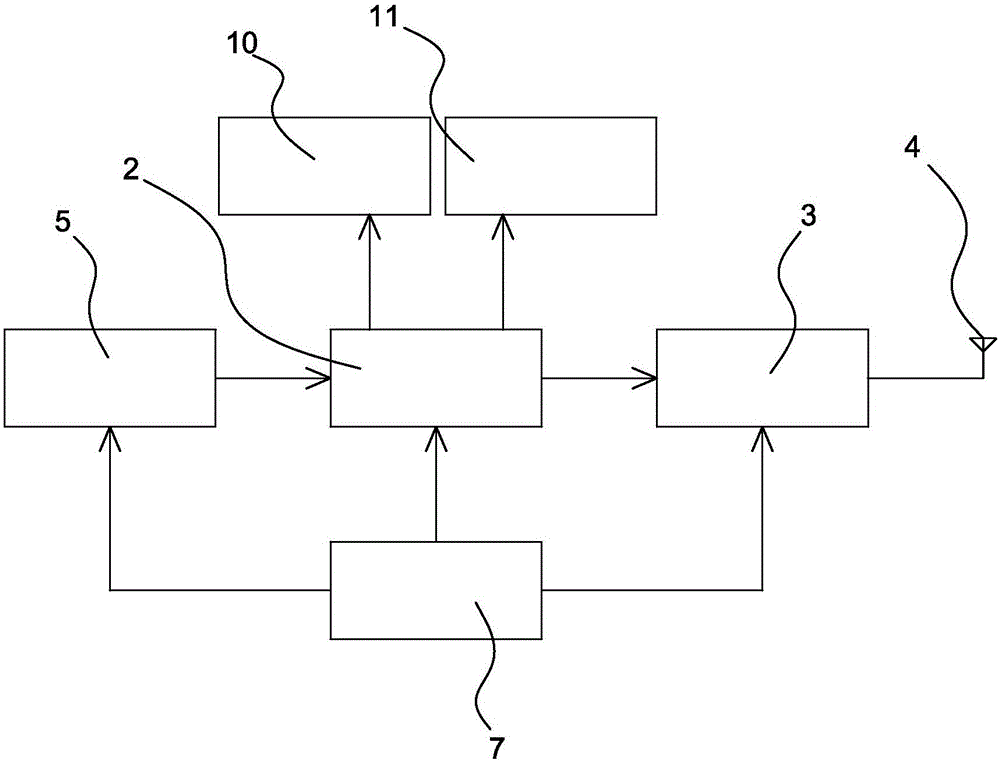

圖2為本發明所述帶WIFI功能的吸油煙機的電路框圖。

圖3為本發明所述帶WIFI功能的吸油煙機的電路圖。

圖4為本發明所述帶WIFI功能的吸油煙機的控制方法的流程框圖。

具體實施方式

下面結合附圖對本發明做進一步的詳述：

如圖1至圖3所示，按照本發明提供的一種帶WIFI功能的吸油煙機的實施例，包括機殼1、設置在機殼1內的油煙機主體以及控制所述油煙機主體的控制電路，所述控制電路包括相連接的CPU單片機2、嵌入式WIFI模塊3、天線4和按鍵單元5，所述天線4采用PCB板制成的PCB板式天線，所述嵌入式WIFI模塊3上設置有天線端口和通訊端口，所述天線4與所述天線端口相連接，所述CPU單片機2與所述通訊端口相連接；本發明中的控制電路結構簡單、操作方便、生產成本低，并且該結構的控制電路還使得油煙機的操作面板6材料可以為非金屬，鍵盤表面光滑美觀，防水防油且易清潔，按鍵使用壽命長。

所述CPU單片機2內置計時單元，所述計時單元將所述油煙機主體運行時間與設置的5S保養時點比較，所述CPU單片機2將比較結果通過所述嵌入式WIFI模塊3傳輸至個人終端上；5S清潔保養提示功能：吸油煙機風機累計運行時間到60小時(1S)、120小時(2S)、180小時(3S)、240小時(4S)等時點，人機操控板或手機蜂鳴器蜂鳴六下提示用戶清潔油網，清潔完畢后可由手機APP復位操作；風機累計運行到300小時(5S)時點，人機操控板或手機蜂鳴器蜂鳴六下，同時人機操控板上“電源”鍵指示燈閃爍及手機APP顯示提示信息，提示用戶需要整機保養，保養完畢后觸摸“電源”1.5秒以上保養復位或由手機APP進行復位操作，“電源”鍵指示燈熄滅。

如圖3所示，所述按鍵單元5包括芯片U2以及與所述芯片U2相連接的按鍵KEY1-KEY5、電阻R1-R11、電容C1-C4，所述電阻R6-R9與所述CPU單片機2相連接，所述電阻R1-R11分別連接在所述芯片U2的1、13、14、15、16、6、9、10、5、8、11號引腳上，所述芯片U2的2、3、4、7號引腳接地，所述電容C1的一端與所述芯片U2的12號引腳相連接，另一端連接在所述芯片U2的11號引腳上，所述電容C2-C4并聯在所述芯片U2的11號和7號引腳上，所述電阻R10接地。其中芯片U2的K1-K8為按鍵觸摸感應電容信號的輸入口，本實施例中芯片U2的多余不用輸入口K6-K8應接地；電阻R1-R5分別串接于芯片U2的電容信號輸入口K1-K5，能有效防止RF干擾和提升抗ESD靜電性能；電容C1為芯片U2檢測輸入電容信號的基準電容；電阻R10為芯片U2檢測輸入電容信號的靈敏度調節，阻值大靈敏度高，反之則低；電阻R11、電容C2～C4組成電源端RC濾波濾除電源引起的干擾。

參見圖1至圖3，按照本發明提供的帶WIFI功能的吸油煙機，所述嵌入式WIFI模塊3為EMW5088-E。所述CPU單片機2包括芯片U1以及與所述芯片U1相連接的電容C5-C7、電阻R12，所述電阻R12和所述電容C7構成RC濾波器，所述電容C5和所述電容C6并聯在所述芯片U1的7號和8號引腳上并接地，所述電容C7的兩端分別連接在所述芯片U1的9號和7號引腳上并接地，電容C5、C6為單片機U1內置1.8V基準電壓調節/校準的外接電容器，起基準電壓調節/校準作用。

參見圖1至圖3，按照本發明提供的帶WIFI功能的吸油煙機，所述CPU單片機2為內置串口通信端口及ADC模數轉換端口的單片機。所述嵌入式WIFI模塊3與控制電路之間的通訊方式為串口通訊。

參見圖1至圖3，按照本發明提供的帶WIFI功能的吸油煙機，所述機殼1的正面或側面開設有射頻信號的收發窗口,所述收發窗口的面積為所述外殼的正面或側面面積的1％-10％，優選為2.2％。所述外殼上設置有操作面板6，厚度為0.2mm-5mm，優選為1.5mm。

參見圖1至圖3，按照本發明提供的帶WIFI功能的吸油煙機，所述PCB板式天線4粘貼于所述操作面板6內側，且位于所述收發窗口的中心。本發明中的控制電路還包括電源電路7、蜂鳴提示電路8、LED指示電路9、風機驅動電路10、照明驅動電路11，均為常規電路，此處不再詳細贅述。

如圖4所示，按照本發明提供的一種帶WIFI功能的吸油煙機控制方法的實施例，包括以下步驟：

步驟S00，電源上電，進行首次使用的用戶注冊及入網配置；

步驟S01，若為遠程模式，則使用個人終端進行遠程操控；

步驟S02，若為非遠程模式，則用吸油煙機上的操作面板6進行操控；

步驟S03，根據步驟S01或步驟S02的控制指令，經控制電路中的風機驅動電路10對風機進行開、關及調速控制；

步驟S04，根據步驟S01或步驟S02的控制指令，經控制電路中的照明驅動電路11對照明進行開、關控制；

步驟S05，根據步驟S03風機累計運行時間，經所述CPU單片機2內的計時單元將所述油煙機主體運行時間與設定的5S清潔保養時點進行比較，所述CPU單片機2將比較結果通過所述嵌入式WIFI模塊3傳輸至個人終端上提示使用者，吸油煙機是否需進行整機保養。所述CPU單片機2內置計時單元，所述計時單元將所述油煙機主體運行時間與設置的5S保養時點比較，所述CPU單片機2將比較結果通過所述嵌入式WIFI模塊3傳輸至個人終端上；5S清潔保養提示功能：吸油煙機風機累計運行時間到60小時(1S)、120小時(2S)、180小時(3S)、240小時(4S)等時點，人機操控板或手機蜂鳴器蜂鳴六下提示用戶清潔油網，清潔完畢后可由手機APP復位操作；風機累計運行到300小時(5S)時點，人機操控板或手機蜂鳴器蜂鳴六下，同時人機操控板上“電源”鍵指示燈閃爍及手機APP顯示提示信息，提示用戶需要整機保養，保養完畢后觸摸“電源”1.5秒以上保養復位或由手機APP進行復位操作，“電源”鍵指示燈熄滅。

以上所述的實施例，只是本發明較優選的具體實施方式的一種，本領域的技術人員在本發明技術方案范圍內進行的通常變化和替換都應包含在本發明的保護范圍內。
