本實用新型涉及控制器技術領域，具體為一種具有保護功能的智能負載下電控制器。

背景技術：

控制器是指按照預定順序改變主電路或控制電路的接線和改變電路中電阻值來控制電動機的啟動、調速、制動和反向的主令裝置，由程序計數器、指令寄存器、指令譯碼器、時序產生器和操作控制器組成，它是發布命令的“決策機構”，即完成協調和指揮整個計算機系統的操作，現有控制器結構復雜，安裝步驟繁瑣，在長期使用的過程中控制器損壞后需要工作人員通過繁瑣的拆卸步驟，完成對控制器的拆卸并實現對控制的維修檢測，實用價值低。

技術實現要素：

本實用新型的目的在于提供一種具有保護功能的智能負載下電控制器，具備便于安裝拆卸的優點，解決了現有控制器結構復雜，安裝步驟繁瑣，在長期使用的過程中控制器損壞后需要工作人員通過繁瑣的拆卸步驟，完成對控制器的拆卸并實現對控制的維修檢測，實用價值低的問題。

為實現上述目的，本實用新型提供如下技術方案：一種具有保護功能的智能負載下電控制器，包括底架，所述底架的外表面分別設置有第一壓板和第二壓板，所述第二壓板的一端貫穿底架并延伸至底架的內部，所述底架的頂部固定連接有放置塊，所述放置塊的外表面設置有相對稱的活動板，所述活動板的一端貫穿放置塊并延伸至放置塊的內部，所述放置塊的頂部鑲嵌有放置槽，所述放置槽的內部設置有控制器本體，所述放置塊(4)的內部設置有相對稱的活動塊，所述活動塊的外表面與活動板的一端貫穿放置塊的一端固定連接，所述活動塊遠離活動板的一一側面固定連接有限位塊，所述限位塊位于控制器本體的正上方，所述限位塊的底部與控制器本體的頂部相接觸。

所述底架的內壁固定連接有吸板，所述吸板的底部固定連接有等距離排列的吸盤，所述吸盤的頂部貫穿吸板并延伸至吸板的內部，所述吸板的內部設置有擋板，所述第一壓板的一端依次貫穿底架和吸板并延伸至吸板的內部，所述第一壓板貫穿吸板的一端與擋板的外表面固定連接。

優選的，所述擋板的頂部固定連接有相對稱的第一彈簧，所述第一彈簧的頂部與擋吸板的內壁固定連接。

優選的，所述放置塊的外表面固定連接有環形橡膠墊。

優選的，所述放置塊頂部的邊角處固定連接有等距離排列的軟質墊。

優選的，所述活動塊的外表面固定連接有第二彈簧，所述第二彈簧遠離活動塊的一端與放置塊的內壁固定連接。

優選的，所述吸板的內底壁固定連接有密封墊，所述密封墊的頂部與擋板的底部相接觸。

與現有技術相比，本實用新型的有益效果為：本實用新型通過底架的內壁固定連接有吸板，且吸板的頂部與第二壓板的固定不固定連接，再通過吸板的內底壁固定連接有密封墊，密封墊的頂部與擋板的底部相接觸，確保吸板與吸盤之間接觸時的密封性，使吸盤與放置水平面能夠有效起到吸附作用，實現整體的快速安裝放置，再由第一壓板貫穿吸板的一端與擋板的外表面固定連接，擋板的頂部固定連接有相對稱的第一彈簧，第一彈簧的頂部與吸板的內壁固定連接，使擋板具有活動性，在需要活動控制器整體時，可通過向上活動擋板減緩吸盤的吸附力，使其整體實現活動，達到避免與拆卸的目的，使其整體實現便于安裝拆卸的目的，在長期使用的過程中控制器損壞后不需要工作人員通過繁瑣的拆卸步驟，便于對控制器的維修檢測，實用價值高。

附圖說明

圖1為本實用新型結構正視圖；

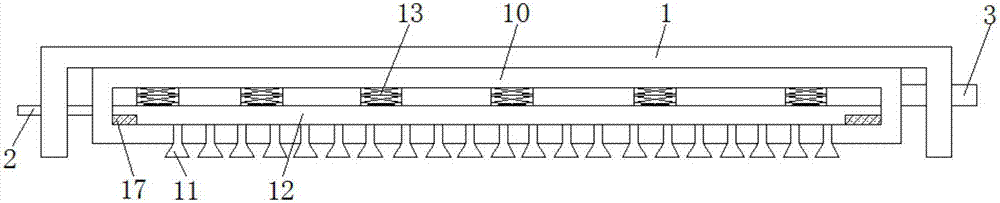

圖2為本實用新型結構底架的剖視圖；

圖3為本實用新型結構放置塊的剖視圖。

圖中：1底架、2第一壓板、3第二壓板、4放置塊、5活動板、6放置槽、7控制器本體、8活動塊、9限位塊、10吸板、11吸盤、12擋板、13第一彈簧、14環形橡膠墊、15軟質墊、16第二彈簧、17密封墊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，一種具有保護功能的智能負載下電控制器，包括底架1，底架1的外表面分別設置有第一壓板2和第二壓板3，第二壓板3的一端貫穿底架1并延伸至底架1的內部，底架1的頂部固定連接有放置塊4，放置塊4的外表面設置有相對稱的活動板5，活動板5的一端貫穿放置塊4并延伸至放置塊4的內部，放置塊4的外表面固定連接有環形橡膠墊14，增加放置塊4外表面的摩擦性，使檢修人員在拿放控制器進行檢修時，由環形橡膠墊14能夠有效增加兩者之間的摩擦力，提高拿持的便捷性，放置塊4的頂部鑲嵌有放置槽6，放置塊4頂部的邊角處固定連接有等距離排列的軟質墊15，提高整體的安全系數，避免檢修人員意外碰撞控制器導致受傷，放置槽6的內部設置有控制器本體7，放置塊4的內部設置有相對稱的活動塊8，活動塊8的外表面固定連接有第二彈簧16，第二彈簧16遠離活動塊8的一端與放置塊4的內壁固定連接，使活動板5拉動活動塊8取出控制器本體7后，通過第二彈簧16的彈性能夠實現限位塊9的復位，增加整體的合理性和可實施性，活動塊8的外表面與活動板5的一端貫穿放置塊4的一端固定連接，活動塊8遠離活動板5的一側面固定連接有限位塊9，限位塊9位于控制器本體7的正上方，限位塊9的底部與控制器本體7的頂部相接觸。

底架1的內壁固定連接有吸板10，吸板10的內底壁固定連接有密封墊17，密封墊17的頂部與擋板12的底部相接觸，確保吸板10與吸盤11之間接觸時的密封性，使吸盤11與放置水平面能夠有效起到吸附作用，吸板10的底部固定連接有等距離排列的吸盤11，吸盤11的頂部貫穿吸板10并延伸至吸板10的內部，吸板10的內部設置有擋板12，第一壓板2的一端依次貫穿底架1和吸板10并延伸至吸板10的內部，第一壓板2貫穿吸板10的一端與擋板12的外表面固定連接，擋板12的頂部固定連接有相對稱的第一彈簧13，第一彈簧13的頂部與吸板10的內壁固定連接，使擋板12具有活動性，在需要活動控制器整體時，可通過向上活動擋板12減緩吸盤11的吸附力，使其整體實現活動。

綜上所述：該具有保護功能的智能負載下電控制器，通過底架1的內壁固定連接有吸板10，且吸板10的頂部與第二壓板3的固定不固定連接，再通過吸板10的內底壁固定連接有密封墊17，密封墊17的頂部與擋板12的底部相接觸，確保吸板10與吸盤11之間接觸時的密封性，使吸盤11與放置水平面能夠有效起到吸附作用，實現整體的快速安裝放置，再由第一壓板2貫穿吸板10的一端與擋板12的外表面固定連接，擋板12的頂部固定連接有相對稱的第一彈簧13，第一彈簧13的頂部與吸板10的內壁固定連接，使擋板12具有活動性，在需要活動控制器整體時，可通過向上活動擋板12減緩吸盤11的吸附力，使其整體實現活動，達到避免與拆卸的目的，解決了現有控制器結構復雜，安裝步驟繁瑣，在長期使用的過程中控制器損壞后需要工作人員通過繁瑣的拆卸步驟，完成對控制器的拆卸并實現對控制的維修檢測，實用價值低的問題。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下。由語句“包括一個......限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素”。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
