本發明屬電力行業電網設備信息管理方法，尤其是電網規劃設備拓?fù)鋽?shù)據建立的客戶端輔助方法。

技術背景

拓?fù)潢P(guān)系數據是電網信息系統中重要的一種空間關系數據，它描述了電網設備之間的鄰接、包含、相交、相離等關系，為設備連通性分析、停電分析、供電范圍分析等業務功能提供了基本的數據支持。

對于現有電網設備或已列入建設計劃的電網設備，其拓?fù)潢P(guān)系一般由生產環境中直接測量得出并存儲到相應數據庫中。

而對于一些特殊業務中的設備(例如，未來某一年的電網規劃藍圖中的設備)，其中的數據顯然無法直接測量得到。此類設備相關的拓?fù)鋽?shù)據，可由手工在客戶端錄入，或利用拓?fù)滠浖?，根?jù)其幾何形狀、空間位置等，在服務器端計算得出。

手工在客戶端錄入，這種方法繁瑣、費時，且容易出錯。當設備發生變化時，維護隨設備變化引起的拓?fù)潢P(guān)系變化十分困難。

用拓?fù)滠浖诜?wù)器端生成，由于設備數量較大(千萬級甚至更多)，使得建立效率較低，對計算機硬件要求較高。另一方面，由于電網設備的特殊性(例如，一個桿塔上的多條電纜，盡管在幾何意義上他們是相交的，但由于端子不一定相同，不能認為它們彼此連通)，需要對拓?fù)滠浖M(jìn)行定制化設計，設計難度較大，且軟件生成的數據一般還需要人工校對和調整，才能達到較高的準確率。

規劃中的設備，由規劃人員在規劃系統的客戶端中進行繪制，本文提出一種方法，輔助規劃人員在繪制設備時，以所見即所得的方式隨之生成相應的拓?fù)潢P(guān)系數據，并提交到服務端存儲。該方法相對于手工在客戶端錄入，操作簡便快捷，大幅降低人工錄入時的出錯率；相對于服務端用拓?fù)滠浖?，免去了高消耗的?jì)算，及高難度的軟件定制化設計過程，同時由于規劃人員已在客戶端錄入時對數據進行了確認，數據質量也在二次校對前就有了較好的保證。

技術實現要素：

一種電網規劃設備拓?fù)鋽?shù)據建立的客戶端輔助方法，本發明特征在于，所述拓?fù)潢P(guān)系建立方法包含以下步驟：

步驟(1)客戶端計算當前地圖范圍內需要展現的數據瓦片，發送請求到反向代理服務器，反向代理服務器根據請求瓦片的行列號和級別，通過一致性算法指定空間信息服務器集群中的一臺空間信息服務器，一致性算法所用公式為：

sid＝(lv+column+row+tryN)％snum

其中tryN為失敗后的重試次數，snum為集群可用服務器總數，此公式旨在保證相同切片總是落在同一臺服務器上，充分利用服務器緩存；

步驟(2)空間信息服務器查詢瓦片覆蓋范圍內的電網設備數據，并經由反向代理服務器返回給客戶端；

步驟(3)客戶端收到各集群返回的數據后，在客戶端繪制電網設備，按已有拓?fù)潢P(guān)系連接電網設備，并按照用戶預設的靈敏度要求在電網設備周圍生成透明的緩沖區，得到包含現有設備、現有設備拓?fù)潢P(guān)系、現有設備緩沖區的可視化地圖；

步驟(4)若用戶對客戶端地圖進行拖動、縮放、漫游等操作，重復步驟(1)～(3)以生成當前屏幕范圍內的地圖；

步驟(5)若用戶在地圖上進行設備的增刪改操作，按照具體的操作維護客戶端拓?fù)潢P(guān)系：

(5.1)若用戶進行新增設備操作，當畫筆移動至某個設備的緩沖區內時，畫筆會自動吸附到此設備上，此時單擊操作將建立起新設備和此設備的連接關系，隨后提示用戶，若用戶認為新設備與此設備不具連接關系，可將關系刪除；

(5.2)若用戶進行設備刪除操作，移除被刪除設備的相關的拓?fù)湫畔ⅲ?/p>

(5.3)若用戶進行設備位置修改操作時，修改與被修改設備相連接的設備的坐標和形狀，保證其空間位置不會脫離，當被移動的設備進入某個設備的緩沖區內時，被移動設備會自動吸附到此設備上，此事松開鼠標將建立起被移動設備和此設備的連接關系，隨后提示用戶，若用戶認為被移動設備與此設備不具連接關系，可將關系刪除；

步驟(6)若用戶在步驟(5)的操作后執行保存操作，客戶端將把修改后的設備信息及拓?fù)潢P(guān)系提交至規劃服務器，并由規劃服務器向空間信息服務器集群發送消息，通知其更新緩存。

與現有技術相比，本發明具有以下優點：

在規劃人員進行地圖繪制時，只需加上少量的操作即可完成規劃設備的拓?fù)潢P(guān)系建立，所見即所得的地圖界面大幅減小了人工錄入的工作量及出錯率，免去了高消耗的服務端拓?fù)潢P(guān)系計算及較高難度的軟件定制化設計過程。

附圖說明

圖1為系統簡要架構圖；

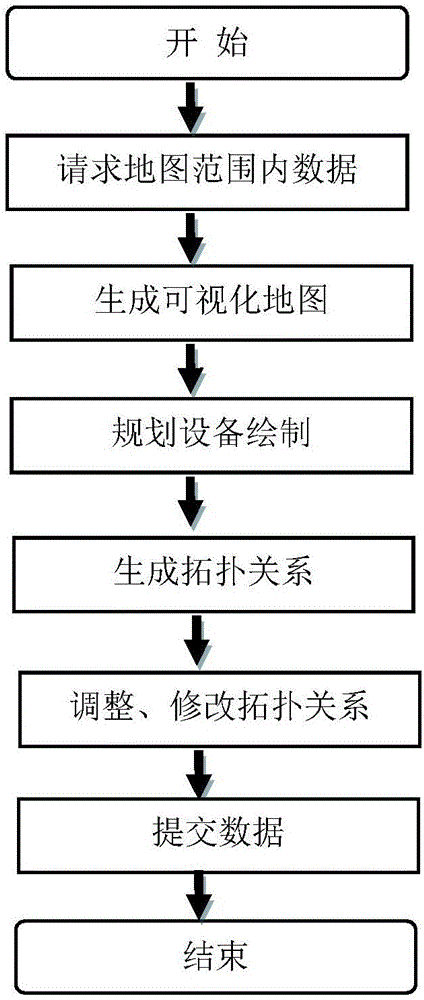

圖2為簡要步驟圖。

具體實施方式

下面結合附圖及具體實施例對本發明的技術方案做進一步詳細說明。

以下實施例選取云南大理地區作為示例。

見圖1，圖2，一種電網規劃設備拓?fù)鋽?shù)據建立的客戶端輔助方法，本發明特征在于，所述拓?fù)潢P(guān)系建立方法包含以下步驟：

步驟(1)系統采用的地理信息參數為：空間坐標系為WGS84坐標系，坐標原點選取云南省左上角，全圖范圍為全云南省，瓦片大小為256*256像素；

當用戶打開客戶端地圖時，客戶端基于當前上述地理信息參數，計算當前地圖范圍內需要展現的數據瓦片的行列號和級別，發送請求到反向代理服務器，反向代理服務器根據請求瓦片的行列號和級別，通過一致性算法指定空間信息服務器集群中的一臺空間信息服務器，一致性算法所用公式為：

sid＝(lv+column+row+tryN)％snum

其中tryN為失敗后的重試次數，snum為集群可用服務器總數，此公式旨在保證相同切片總是落在同一臺服務器上，充分利用服務器緩存。本實施例中空間信息服務器集群中共四臺服務器，故sunm＝4，例如需請求的切片為級別為11，行號為8567，列號為6544，則sid＝(11+8567+6544+0)％4＝2,即應指定2號服務器處理此結果，若2號服務器出現問題，則tryN加1，即繼續指定3號服務器處理此結果，以此類推直到請求成功；當請求成功后，空間信息服務器會緩存處理結果，在其他用戶請求此切片時直接返回緩存數據，以大幅提高性能；

步驟(2)空間信息服務器從數據存儲中心查詢瓦片覆蓋范圍內的電網設備數據，封裝成json格式的字符串，并經由反向代理服務器返回給客戶端；

步驟(3)客戶端收到各集群返回的json數據后，解析json數據中的空間位置信息及設備數據，并根據預設的設備樣式，將設備繪制在客戶端界面上，若用戶需要更進一步地了解設備其他參數(如設備負載情況)，也可勾選界面上的相應情況，此時設備的顯示樣式也會依據這些參數相應變化。同時，客戶端按已有拓?fù)潢P(guān)系連接電網設備，并按照用戶預設的靈敏度要求在電網設備周圍生成透明的緩沖區，得到包含現有設備、現有設備拓?fù)潢P(guān)系、現有設備緩沖區的可視化地圖；

步驟(4)若用戶對客戶端地圖進行拖動、縮放、漫游等操作，重復步驟(1)～(3)以生成當前屏幕范圍內的地圖；

步驟(5)若用戶在地圖上進行設備的增刪改操作，按照具體的操作維護客戶端拓?fù)潢P(guān)系：

(5.1)若用戶進行新增設備操作，在選擇需要新增的設備類型后，界面進入繪制模式，當畫筆移動至某個設備的緩沖區內時，畫筆會自動吸附到此設備上，此時單擊操作將建立起新設備和此設備的連接關系，隨后提示用戶，若用戶認為新設備與此設備不具連接關系，可將關系刪除；

(5.2)若用戶進行設備刪除操作，用戶在地圖上點擊需要刪除的設備，在彈出框內點擊刪除按鈕，系統將被刪除設備及其相關的拓?fù)湫畔ⅲ?/p>

(5.3)若用戶進行設備位置修改操作時，修改與被修改設備相連接的設備的坐標和形狀，保證其空間位置不會脫離，例如當用戶需要修改某個桿塔的位置時，鼠標左鍵點擊桿塔并按住拖動，此時與桿塔相連的線路也會隨之移動；當被移動的設備進入某個設備的緩沖區內時，被移動設備會自動吸附到此設備上，此時松開鼠標將建立起被移動設備和此設備的連接關系，隨后提示用戶，若用戶認為被移動設備與此設備不具連接關系，可將關系刪除；

步驟(6)若用戶在步驟(5)的操作后執行保存操作，客戶端將把修改后的設備信息及拓?fù)潢P(guān)系提交至規劃服務器，規劃服務器將設備信息和拓?fù)潢P(guān)系保存的數據存儲中心，并向空間信息服務器集群發送消息，通知其更新緩存，當空間信息服務器集群收到通知后，將被更新過的切片緩存標記失效，下次請求到被標記為失效的緩存時，產生新的切片緩存來替代它。
