本發明涉及一種預測電網典型日負荷的方法，特別涉及一種利用雙向夾逼法預測電網典型日負荷的方法，屬于電網負荷管理領域。

背景技術：

負荷特性預測是電力系統運行管理中的一個重要環節，其預測精度直接影響經濟效益與社會效益，而掌握電力負荷特性的變化規律和發展趨勢是建立負荷預測模型的關鍵。以前，在計劃經濟體制下，負荷特性分析沒有受到充分重視。如今，我國正處在將電力工業市場化的過渡期，如果我們想要維持電力市場運營的穩定性，那么我們首先要做好的工作就是電力負荷特性的預測工作。在分析、研究電力市場的工作中最基礎就是電力負荷特性的分析和預測，這不僅與電力的供應規劃、電網的建設有密切聯系，也關系到制定調峰措施、電力系統經濟調度運行和緩解電力供應的緊張局面。而一般在進行負荷特性預測之前，首先要做的就是要對所要預測地區的負荷特性進行分析，只有在充分掌握和了解某個地區的負荷特性發展變化的規律的基礎上，我們才能夠建立符合實際情況、預測精度較高的負荷特性預測模型，這對于調整發電機組上網順序、備用發電量的調度和安排負荷平衡有很大幫助。所以，電力負荷特性預測的研究成為越來越多人的關注點。

我國對于電力負荷特性的預測和分析還處在成長期，至今還沒有形成完整的體系。到現在為止，我國仍然沒有形成統一的負荷特性指標體系，這一點有待于統一與完善。其次，在電力負荷特性分析上，考慮的影響因素較少，局限于定性分析。在電力負荷特性預測上，預測目標單一，多局限于電量的預測，我國電力負荷特性預測的技術相對落后。因此，如何科學地進行電力負荷特性預測及分析，為監管機構和電力企業提供量化的決策依據，成為了一個值得關注的研究題。目前我國對電力負荷特性分析和預測的研究深度不夠，原因主要是：我國目前尚未建立統一的負荷特性指標體系和系統的負荷特性分析預測方法；在進行大范圍負荷特性分析及預測時，由于不同時間、不同地區的負荷特性指標不能直接疊加，增加了分析及預測的難度；非電網統調的負荷特性曲線及各行業負荷特性曲線的獲取和處理比較困難；難以定量分析經濟、社會、氣候因素對電力負荷特性的影響。因此，負荷特性分析和預測以定性為主，有效的定量分析和預測的方法不多。

技術實現要素：

本發明利用雙向夾逼法預測電網典型日負荷的方法公開了新的方案，采用雙向夾逼法定量分析和預測負荷特性，解決了現有技術缺乏有效定量分析和預測方法的問題。

本發明利用雙向夾逼法預測電網典型日負荷的方法包括以下求取過程，設定α、β兩個大于0的標量，將根據歷史負荷數據得到的基準負荷曲線與α、β分別相乘得到與基準負荷曲線形狀一致的負荷曲線α、負荷曲線β，使待預測的典型日負荷曲線夾在負荷曲線α與負荷曲線β間，采用迭代逼近法縮小α與β的差值求得最接近于己知基準負荷曲線的待預測典型日負荷曲線。

進一步，本方案的求取過程包括步驟：

⑴首先由歷史整點負荷數據整理計算得到每年四季的典型日負荷曲線；

⑵選取近幾年的典型日負荷曲線進行加權平均后求得某一地區某季度的典型基準日負荷曲線，并設定待測的典型日負荷曲線與典型基準日負荷曲線有較大的相似性，將典型基準日負荷曲線按最大值標幺化；

⑶由步驟⑵中計算得到的基準負荷曲線得到待測的典型日負荷曲線中最大負荷與最小負荷出現的時間；

⑷根據歷史數據通過二次平滑預測待測典型日負荷曲線的約束電量；

⑸設定待測日最大負荷、最小負荷出現時間與基準負荷曲線最大負荷、最小負荷出現時間一致，利用待測的典型日負荷曲線的約束電量、待測日最大負荷、最小負荷出現時間、基準負荷曲線標幺值參數根據以下目標函數與約束條件求取待測典型日負荷曲線，

目標函數：

min(α-β)，α＞β＞0；

約束條件：

①各時段負荷變化趨勢相同約束：

(X_i-X_i-1)(X⁰_i-X⁰_i-1)＞0，i＝1，2，3，…，n，

X⁰_i，i＝1，2，3，…，n，是基準負荷曲線第i時段的負荷值，X_i是待預測負荷曲線第i時段的負荷值，上述約束表示兩曲線變化趨勢相同；

②負荷變化增量約束：

上述約束表示基準負荷曲線乘以α、β得到的負荷曲線α、負荷曲線β，負荷曲線α、負荷曲線β是待預測負荷曲線的上界、下界；

③最大負荷、最小負荷約束：

P_max≥X_i≥P_min，i＝1，2，3，…，n，

P_max、P_min分別是待預測負荷曲線的最大負荷、最小負荷；

④日用電量約束：

E為待預測曲線的日用電量；

⑤最大負荷、最小負荷出現時間約束：

上述約束表示基準負荷曲線與待預測負荷曲線最大負荷、最小負荷出現時間相同。

進一步，本方案的步驟⑴中的典型日負荷曲線是典型日按時間順序以小時為整點負荷表示的負荷曲線，典型日是最接近當月平均日負荷率的那一天，日負荷率是(日平均負荷÷日最大負荷)×100％。

本發明利用雙向夾逼法預測電網典型日負荷的方法采用雙向夾逼法定量分析和預測負荷特性，提供一種可行的電網負荷預測方法。

附圖說明

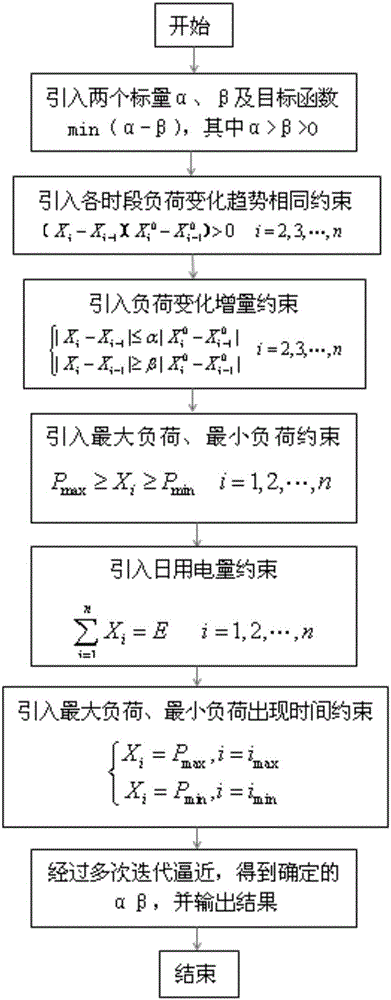

圖1是本方案雙向夾逼法預測電網典型日負荷的原理流程圖。

具體實施方式

負荷特性指標體系的構成直接影響負荷特性分析的質量，而負荷特性的預測效果會收到負荷特性預測方法的影響。負荷特性指標體現了相關的電力負荷特性。描述電力負荷特性變化規律的首要工作就是計算和分析負荷特性指標。電力負荷特性指標包括曲線類和數值類的指標，也包括年、月、日、季節等不同時段的指標值。電力系統的不同特性由不同的電力負荷特性指標來描述，有些是電力負荷調度運行的依據，有些指標能夠指導電力系統的規劃設計，而有的指標能夠反映負荷的總體狀況。現今，國際上沒有統一的電力系統負荷特性指標體系,而在我國目前公認的電力負荷特性指標有15個，描述類(絕對量)：最高負荷利用小時、峰谷差、平均負荷、最低負荷、最高負荷，比較類(相對量)：尖峰負荷率、不同時率、同時率、年生產均衡率、月生產均衡率、峰谷差率、最小負荷率、平均日負荷率、負荷率，曲線類：負荷曲線。在我國，由于各地區收集的電力負荷資料存在一定差距，且我國各地區的經濟發展也不均衡,所以各地區采用的電力負荷特性指標體系也不同。

電力負荷特性分析在國內外一直受到重視，也是當前電力科研人員研究的重要課題。現有的主要的負荷特性分析方法有：⑴回歸分析：根據歷史數據和影響負荷變化的其他因素建立回歸模型來分析電力負荷特性。⑵相關性分析：分析經濟、氣候、時間等因素與負荷之間的關系,比如敏感負荷分析、四季典型日的負荷特性分析等。⑶負荷曲線分析：通過繪制成圖表或曲線的年、月、日負荷特性指標,對某地區的負荷特性進行分析。

本方案的利用雙向夾逼法預測電網典型日負荷的方法的基本思想是：假設有α、β兩個大于0的標量，將根據歷史負荷數據得到的基準負荷曲線與α、β分別相乘，可以得到兩條與基準負荷曲線形狀一致的新的負荷曲線。若選取適當?shù)摩痢ⅵ拢纯墒勾A(yù)測的典型日負荷曲線夾在這兩條新的負荷曲線中間。顯然，當α、β的值越相近，這兩條新的負荷曲線之間的距離就越小，待預測的典型日負荷曲線被這兩條負荷曲線從兩個方向“逼近”，其曲線形狀也就與這兩條負荷曲線愈來愈相近。當α、β的差值不能再減小時，說明待預測的典型日負荷曲線已經被“夾逼”成最接近于己知基準負荷曲線的形狀，即最優解被求得。為此，本方案引出了以下目標函數以及約束條件。

目標函數

根據本方案的基本思想，引入α、β兩個大于0的標量，則目標函數為min(α-β)，式中α>β>0。

約束條件

⑴各時段負荷變化趨勢相同約束

(X_i-X_i-1)(X⁰_i-X⁰_i-1)＞0，i＝1，2，3，…，n，

X⁰_i，i＝1，2，3，…，n，是基準負荷曲線第i時段的負荷值，X_i是待預測負荷曲線第i時段的負荷值，上述約束表示兩曲線變化趨勢相同。

⑵負荷變化增量約束

上述約束表示基準負荷曲線乘以α、β得到的負荷曲線α、負荷曲線β，負荷曲線α、負荷曲線β是待預測負荷曲線的上界、下界。

⑶最大負荷、最小負荷約束

P_max≥X_i≥P_min，i＝1，2，3，…，n，

P_max、P_min分別是待預測負荷曲線的最大負荷、最小負荷。

⑷日用電量約束

E為待預測曲線的日用電量。

⑸最大負荷、最小負荷出現時間約束

上述約束表示基準負荷曲線與待預測負荷曲線最大負荷、最小負荷出現時間相同。

若則根據上述約束條件可以得到-X_i-1+X_i<0，從而可以得到：

同理，如果則-X_i-1+X_i>0，從而可以得到：

當滿足目標函數要求時，(α-β)非常小，則可以得到：

綜上所述，典型日負荷曲線的雙向夾逼模型實現過程如下所述。

⑴首先由歷史整點負荷數據整理計算得到每年四季的典型日負荷曲線；

⑵選取近幾年的典型日負荷曲線進行加權平均后求得某一地區某季度的典型基準日負荷曲線，并認為待測的典型日負荷曲線與它有較大的相似性，同時將所得曲線按最大值標幺化；

⑶由⑵中計算得到的基準負荷曲線，可得待預測的典型日負荷曲線中最大負荷與最小負荷出現的時間；

⑷根據歷史數據，通過二次平滑預測待測典型日負荷曲線的約束電量；

⑸在己知待測的典型日負荷曲線的約束電量、最大負荷、最小負荷出現時間(默認待測日最大負荷、最小負荷出現時間與基準曲線最大負荷、最小負荷出現時間一致)和基準負荷曲線標幺值參數的條件下，根據上述目標函數與約束條件求取該典型日的負荷曲線，使其與基準負荷曲線形狀基本一致，且有類似的變化趨勢。

本方案的利用雙向夾逼法預測電網典型日負荷的方法并不限于具體實施方式中公開的內容，實施例中出現的技術方案可以基于本領域技術人員的理解而延伸，本領域技術人員根據本方案結合公知常識作出的簡單替換方案也屬于本方案的范圍。
