本發明涉及電池儲能系統，具體涉及一種用戶側電池儲能系統參與電網輔助服務的凈收益計算方法。

背景技術：
：

在現有的電池儲能系統中，用戶側電池儲能系統有可能通過參與電網輔助服務獲取收益，如：參與調頻、深度調峰和啟停調峰等輔助服務，作為一種高效的電網支撐資源，是提高電網運行效率的有效途徑之一。

用戶側配置儲能系統可從節省電費支出、提高供電可靠性、改善電能質量等方面獲益，如果電池儲能系統參與電網輔助服務，從電網角度來說，儲能系統是優質的輔助服務資源，不但從調頻調峰容量上可為電網提供支撐，還可以從降低電網備用容量、延緩輸配電走廊擴容、提高其他發電機組的運行效率等方面獲益，從用戶角度來講，為電網提供輔助服務是有可能獲取額外收益的途徑之一，是值得嘗試的，但電池儲能設備目前成本較高，并且循環壽命有限，在實際使用過程中，如何評估提供輔助服務過程中用戶需要支出的成本，若因提供輔助服務獲取的收益大于需要支出的成本，則可行，用戶可以嘗試參與電網輔助服務。因此在接收到輔助服務需求時，用戶需要計算儲能系統參與輔助服務過程中產生的凈收益，為用戶是否參與輔助服務，在什么情況下參與輔助服務提供決策依據。

技術實現要素：
：

本發明提供了一種計算電池儲能系統參與電網輔助服務可獲取的凈收益方法，為用戶決策是否參與輔助服務提供數據支撐。具體方案如下：

一種用戶側電池儲能系統參與電網輔助服務的凈收益計算方法，過程包括：

步驟1：Flag_BESS為儲能系統的功能位值；可參與輔助服務的用戶側儲能設備，在未接收電網下發的輔助服務需求時，儲能系統的功能位值Flag_BESS＝0；儲能系統為用戶自身服務，接收到電網下發輔助服務需求時，若電網下發的是參與調頻的輔助服務需求，置儲能系統的功能位值Flag_BESS＝1；若電網下發的是參與調峰的輔助服務需求，置儲能系統的功能位值Flag_BESS＝2；

步驟2：讀取電池儲能系統實時荷電狀態SOC_k，設儲能系統具備調頻能力的SOC上下限值為SOC_{_1}和SOC_{_2}，儲能系統具備調峰能力的SOC下限值為SOC_{_3}；

若Flag_BESS＝1，判斷是否滿足SOC_{_1}<SOC_k<SOC_{_2}，滿足則儲能系統響應電網調度需求，參與調頻輔助服務，并轉步驟3、步驟4、步驟5、步驟6、步驟7；否則，置儲能系統的功能位值Flag_BESS＝0；

若Flag_BESS＝2，判斷是否滿足SOC_k>SOC_{_3}，滿足則儲能系統響應電網調度需求，參與調峰輔助服務，并轉步驟3、步驟4、步驟5、步驟8、步驟9；否則，置儲能系統的功能位值Flag_BESS＝0；

步驟3：實時記錄參與輔助服務時段τ內的電池儲能系統荷電狀態、充放電功率、運行溫度及用戶負荷和電網電價；

步驟4：基于記錄的時段τ內的電池儲能荷電狀態、充放電功率、運行溫度，采用電池儲能壽命損耗折算方法，計算電池儲能系統參與輔助服務時段τ內，產生的壽命損耗，進而折算出參與輔助時段τ內儲能系統的折舊費用C_BESS；

步驟5：基于實時記錄的電池儲能系統參與輔助服務時段τ內的用戶負荷和電網電價數據，參照兩部制電價政策，計算用戶側電池儲能系統參與輔助服務時段，用戶需要多支出的電費C_fee；

步驟6：計算用戶側電池儲能系統參與調頻輔助服務獲取的收益L_{_f}；

步驟7：計算用戶側電池儲能系統參與調頻輔助服務獲取的凈收益

當時，用戶通過電池儲能系統參與調頻輔助服務可獲取凈收益，當時，不能獲取凈收益；

步驟8：計算儲能系統參與調峰輔助服務的收益L_{_p}；

步驟9：計算用戶側電池儲能系統參與調峰輔助服務獲取的凈收益

當時，用戶通過電池儲能系統參與調峰輔助服務可獲取凈收益，當時，不能獲取凈收益。

作為優選方案之一，所述步驟4中折舊費用C_BESS的計算方法為：

其中：

L₂＝L₁exp(4K_SOC(S_{avg_LI}-0.5))[1-L_LI(m-1)]

式中，L₁和L₂為ΔL_LI(m)計算的中間變量；T_ref和T_LI分別為參考環境溫度和電池實際溫度的攝氏溫度值，即T_ref＝25℃；T_refa和T_LIa分別為參考環境溫度和電池實際溫度的絕對溫度值，T_refa＝T_ref+273K，T_LIa＝T_LI+273K；τ_{life_LI}為容量衰減為80％標稱容量的日歷壽命估算值；K_T代表溫度每升高10℃電池壽命衰減率加倍，即K_T＝ln(2)/10＝0.0693；經驗常數K_co，K_ex，K_SOC分別為3.66×10^-5，0.717，0.916；

M個時段后，電池壽命損耗系數L_LI為：

式中所示的壽命損耗系數總量L_LI隨著電池的使用從0變?yōu)?，即從新電池到容量衰減為0，當L_LI＝0.2時表示電池容量衰減為標稱容量的80％；L_LI從0到0.2所經歷的循環使用次數，即為電池的循環壽命，所以可以據此折算出參與輔助服務時段τ內儲能系統成本的費用折舊為：

式中，C_BESS為參與輔助服務時段τ內電池儲能系統成本的費用折舊；C_{_total}為電池儲能系統總成本。

作為優選方案之二，所述步驟5中用戶需要多支出的電費C_fee計算方法為：

步驟5.1：計算電池儲能系統未參與輔助服務時，用戶在時段τ內需支出的電費：

式中，為用戶的變壓器容量，為電池儲能系統未參與輔助服務時，用戶當月的最大負荷功率值，為電池儲能系統未參與輔助服務時，時刻i時單位時間內用戶用電量，為時刻i時的電網電價；

步驟5.2：計算電池儲能系統參與輔助服務時，用戶在時段τ內需支出的電費：

式中，為電池儲能系統參與輔助服務時，用戶當月的最大負荷功率值，為電池儲能系統參與輔助服務時，單位時間內用戶用電量；

步驟5.3：計算用戶側電池儲能系統參與輔助服務時段內，用戶需要多支出的電費C_fee；如下式所示：

C_fee＝C_{fee_2}-C_{fee_1}

作為優選方案之三，所述步驟6中電池儲能系統參與調頻輔助服務獲取的收益L_{_f}的計算公式如下：

式中，t_j1為第j時段儲能系統響應調度指令的出力時間，t_j2為第j時段儲能系統達到調度指令功率需求后持續的時間，R_j為第j時段，電池儲能系統的出力功率峰值，C_fj為第j時段，儲能系統參與調頻輔助服務的單位電量電價。

作為優選方案之四，所述步驟8中電池儲能系統參與調峰輔助服務的收益L_{_p}的計算公式如下：

式中，為時刻s時，單位時間內電池儲能系統的放電電量，為時刻s時，分布式光伏電站電價，為時刻m時，單位時間內電池儲能系統的充電電量，為時刻m時的電網電價。

本發明相對有現有技術的優點在于：

(一)量化計算成本的過程加入了電池儲能系統參與電網輔助服務過程中成本的費用折舊，比較全面的反映成本的實際構成。

(二)用戶側配置電池儲能系統在同一時段內，可以為用戶自身服務，通過節省電費等獲取收益，也可以通過為電網提供輔助服務獲取收益，通過本發明專利提出的計算電池儲能系統參與輔助服務可獲取的凈收益方法，為用戶決策是否參與輔助服務提供數據支撐。

(三)本發明實施例給出了用戶側儲能系統參與調頻輔助服務凈收益計算的路徑。

(四)本發明實施例給出了用戶側儲能系統參與調峰輔助服務凈收益計算的路徑。

附圖說明：

圖1是本發明凈收益計算方法的流程圖。

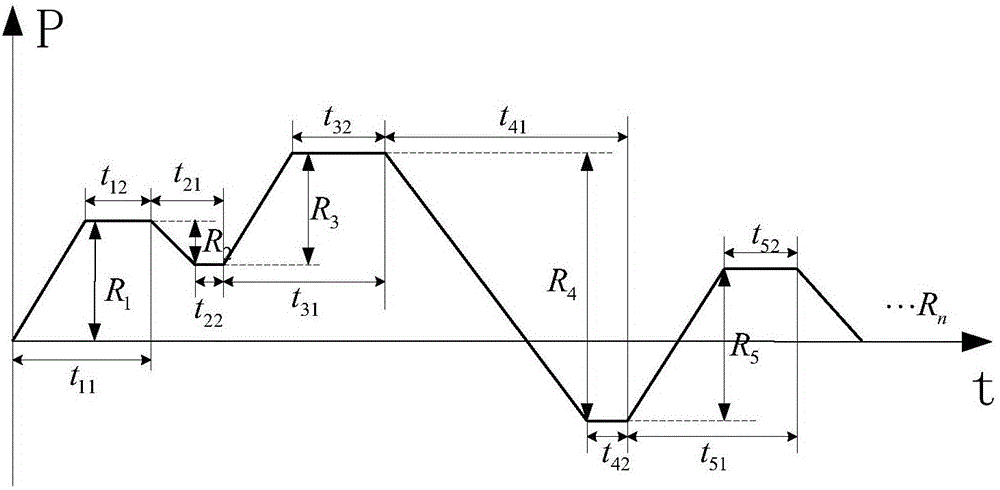

圖2是實施例中儲能系統參與調頻的收益計算示意圖；R₁-R_n為調頻過程中電池儲能系統的出力變化情況，即儲能系統的調節里程，總調節里程為

具體實施方式：

實施例：

一種用戶側電池儲能系統參與電網輔助服務的凈收益計算方法，過程包括：

步驟1：Flag_BESS為儲能系統的功能位值；可參與輔助服務的用戶側儲能設備，在未接收電網下發的輔助服務需求時，儲能系統的功能位值Flag_BESS＝0，儲能系統為用戶自身服務，接收到電網下發輔助服務需求時，若電網下發的是參與調頻的輔助服務需求，置儲能系統的功能位值Flag_BESS＝1，若電網下發的是參與調峰的輔助服務需求，置儲能系統的功能位值Flag_BESS＝2；

步驟2：讀取電池儲能系統實時荷電狀態SOC_k，設儲能系統具備調頻能力的SOC上下限值為SOC_{_1}和SOC_{_2}，儲能系統具備調峰能力的SOC下限值為SOC_{_3}；

若Flag_BESS＝1，儲能系統需要參與的是調頻輔助服務，參與調頻輔助服務需要儲能系統同時具備一定的充放電能力，所以首先依據SOC_k判斷電池儲能系統是否具有參與調頻的能力，判斷是否滿足SOC_{_1}<SOC_k<SOC_{_2}，若滿足，儲能系統在該時刻同時具有較好的充放電能力，具備參與調頻輔助服務的能力，儲能系統響應電網調度需求，參與調頻輔助服務，并轉步驟3、步驟4、步驟5、步驟6、步驟7；否則，置儲能系統的功能位值Flag_BESS＝0，儲能系統不參與電網輔助服務，而是繼續為用戶自身服務；

若Flag_BESS＝2，儲能系統需要參與的是調峰輔助服務，參與調峰輔助服務需要儲能系統具備較好的放電能力，所以首先依據SOC_k判斷電池儲能系統是否具有參與調峰的能力，判斷是否滿足SOC_k>SOC_{_3}，滿足，儲能系統在該時刻具有較好的放電能力，具備參與調峰輔助服務的能力，儲能系統響應電網調度需求，參與調峰輔助服務，并轉步驟3、步驟4、步驟5、步驟8、步驟9；否則，置儲能系統的功能位值Flag_BESS＝0，儲能系統不參與電網輔助服務，而是繼續為用戶自身服務；

步驟3：在電池儲能系統參與輔助服務時段，實時記錄參與輔助服務時段τ內的電池儲能系統荷電狀態、充放電功率、運行溫度及用戶負荷和電網電價；

步驟4：基于記錄的時段τ內的電池儲能荷電狀態、充放電功率、運行溫度，采用電池儲能壽命損耗折算方法，計算電池儲能系統參與輔助服務時段τ內，產生的壽命損耗，進而可以折算出參與輔助時段τ內儲能系統的折舊費用；

其中：

L₂＝L₁exp(4K_SOC(S_{avg_LI}-0.5))[1-L_LI(m-1)]

式中，L₁和L₂為ΔL_LI(m)計算的中間變量；T_ref和T_LI分別為參考環境溫度和電池實際溫度的攝氏溫度值，即T_ref＝25℃；T_refa和T_LIa分別為參考環境溫度和電池實際溫度的絕對溫度值，T_refa＝T_ref+273K，T_LIa＝T_LI+273K；τ_{life_LI}為容量衰減為80％標稱容量的日歷壽命估算值；K_T代表溫度每升高10℃電池壽命衰減率加倍，即K_T＝ln(2)/10＝0.0693；經驗常數K_co，K_ex，K_SOC分別為3.66×10^-5，0.717，0.916。

M個時段后，電池壽命損耗系數L_LI為：

式中所示的壽命損耗系數總量L_LI隨著電池的使用從0(新電池)變?yōu)?(容量衰減為0)，當L_LI＝0.2時表示電池容量衰減為標稱容量的80％；L_LI從0到0.2所經歷的循環使用次數，即為電池的循環壽命，所以可以據此折算出參與輔助服務時段τ內儲能系統成本的費用折舊為：

式中，C_BESS為參與輔助服務時段τ內電池儲能系統成本的費用折舊；C_{_total}為電池儲能系統總成本；

步驟5：基于實時記錄的電池儲能系統參與輔助服務時段τ內的用戶負荷和電網電價數據，參照兩部制電價政策，計算用戶側電池儲能系統參與輔助服務時段，用戶需要多支出的電費C_fee；具體過程如下：

步驟5.1：計算電池儲能系統未參與輔助服務時，用戶在時段τ內需支出的電費：

式中，為用戶的變壓器容量，為電池儲能系統未參與輔助服務時，用戶當月的最大負荷功率值，為電池儲能系統未參與輔助服務時，時刻i時單位時間內用戶用電量，為時刻i時的電網電價；

步驟5.2：計算電池儲能系統參與輔助服務時，用戶在時段τ內需支出的電費：

式中，為電池儲能系統參與輔助服務時，用戶當月的最大負荷功率值，為電池儲能系統參與輔助服務時，單位時間內用戶用電量；

步驟5.3：計算用戶側電池儲能系統參與輔助服務時段內，用戶需要多支出的電費C_fee。式子如下：

C_fee＝C_{fee_2}-C_{fee_1}

步驟6：計算用戶側電池儲能系統參與調頻輔助服務獲取的收益L_{_f}；按效果付費的補償標準，計算儲能系統參與調頻的收益：

式中，t_j1為第j時段儲能系統響應調度指令的出力時間，t_j2為第j時段儲能系統達到調度指令功率需求后持續的時間，R_j為第j時段，電池儲能系統的出力功率峰值，C_fj為第j時段，儲能系統參與調頻輔助服務的單位電量電價；

步驟7：計算用戶側電池儲能系統參與調頻輔助服務獲取的凈收益

當時，說明用戶通過儲能系統參與調頻輔助服務獲取的收益大于在該過程中需要多支出的電費和產生的電池儲能系統的費用折舊，用戶通過電池儲能系統參與調頻輔助服務可獲取凈收益，當時，不能獲取凈收益；

步驟8：計算儲能系統參與調峰輔助服務的收益L_{_p}；以儲能系統在負荷低谷時段充電，在負荷高峰時段，以分布式光伏電源電價放電，計算電池儲能系統參與系統輔助調峰可獲取的收益，

式中，為時刻s時，單位時間內電池儲能系統的放電電量，為時刻s時，分布式光伏電站電價，為時刻m時，單位時間內電池儲能系統的充電電量，為時刻m時的電網電價；

步驟9：計算用戶側電池儲能系統參與調峰輔助服務獲取的凈收益

當時，說明用戶通過儲能系統參與調峰輔助服務獲取的收益大于在該過程中需要多支出的電費和產生的電池儲能系統的費用折舊，用戶通過電池儲能系統參與調峰輔助服務可獲取凈收益，當時，不能獲取凈收益；當時，不能獲取凈收益。
