本實用新型涉及電子技術領域，特別涉及一種電子設備。

背景技術：

目前，觸摸屏在手機、電腦、平板電腦等電子設備中的應用越來越廣泛，觸摸屏已經成為電子設備中的核心部件，它的成本在電子設備整機中占很大比重。

在實現本發明創造的過程中，發明人發現現有技術至少存在如下缺陷：

現有技術中，電子設備在生產和使用過程中，均可能會出現殼體或者觸摸屏損壞的情況。此時，便需要將殼體與觸摸屏進行分離，將觸摸屏從殼體上拆卸下來，以便于進行維修。

但是，現有技術中，觸摸屏和殼體通常采用雙面背膠(如泡棉膠)粘接，或點膠機點膠壓合的方式進行組裝。通過這兩種組裝方式組裝的電子設備，在進行維修，將觸摸屏從殼體上拆卸下來時，拆卸難度較大，需要先對殼體以及觸摸屏進行吹風加熱，然后用專業的拆機片進行拆卸。即便是這樣，在拆卸過程中，也極有可能損壞觸摸屏，造成一定的經濟損失。

技術實現要素：

本實用新型的目的在于提供一種電子設備，使得在維修拆卸時，觸摸屏與殼體分離較為方便，降低了拆卸過程中觸摸屏的損壞率。

為解決上述技術問題，本實用新型的實施方式提供了一種電子設備，包括：殼體以及觸摸屏；

觸摸屏包括：玻璃蓋板以及貼合于玻璃蓋板的傳感器；其中，傳感器的尺寸小于玻璃蓋板的尺寸；

殼體設有用于支撐玻璃蓋板的臺階以及用于容置傳感器的凹槽；其中，臺階的側壁為凹槽的側壁，且臺階的臺階面與臺階側壁的夾角大于90°。

本實用新型實施方式相對于現有技術而言，殼體設有臺階以及凹槽，臺階的側壁為凹槽的側壁，且臺階的臺階面與臺階側壁的夾角大于90°。觸摸屏的傳感器貼合在玻璃蓋板上，且傳感器的尺寸小于玻璃蓋板的尺寸。這樣，在將觸摸屏與殼體進行組裝時，能夠將觸摸屏的玻璃蓋板架設在臺階上，傳感器容置在凹槽中。通過這種方式，相當于在殼體內用于容置傳感器的凹槽中，設置了“拆機導向角”。在維修拆卸時，該“拆機導向角”能夠對拆機片進行導向，將拆機片導向至傳感器與玻璃蓋板接合的下方位置處，從而使得觸摸屏與殼體分離較為方便，降低了拆卸過程中觸摸屏的損壞率。

另外，臺階的臺階面與臺階側壁的夾角大于105°，以獲得較好的拆機導向的作用。

另外，臺階的臺階面與臺階側壁的夾角小于110°，以便于殼體的凹槽對觸摸屏的傳感器進行限位。

另外，電子設備還包括：黏膠層；黏膠層夾設在玻璃蓋板與臺階的臺階面之間。提供了一種將觸摸屏固定在殼體上的具體實現形式，增加了本實用新型的可行性。

另外，殼體外側設有拆卸標記符；其中，拆卸標記符用于指示臺階在殼體中的位置。利用設置拆卸標記符的方式，使得維修拆卸時，技術人員能夠根據拆卸標記符的位置，找尋適合的拆卸位置，降低了拆卸過程中觸摸屏的損壞率。

另外，殼體設有的臺階的個數為兩個；各臺階分別設置在殼體的相對兩側。這樣，技術人員在維修拆卸時，可以從殼體兩側分別進行拆卸，避免單從殼體一側拆卸，所導致的觸摸屏受力不均的情況，進一步的降低了拆卸過程中觸摸屏的損壞率。

另外，殼體為前殼。

另外，電子設備為移動終端。

附圖說明

圖1是根據本實用新型第一實施方式中電子設備的結構示意圖；

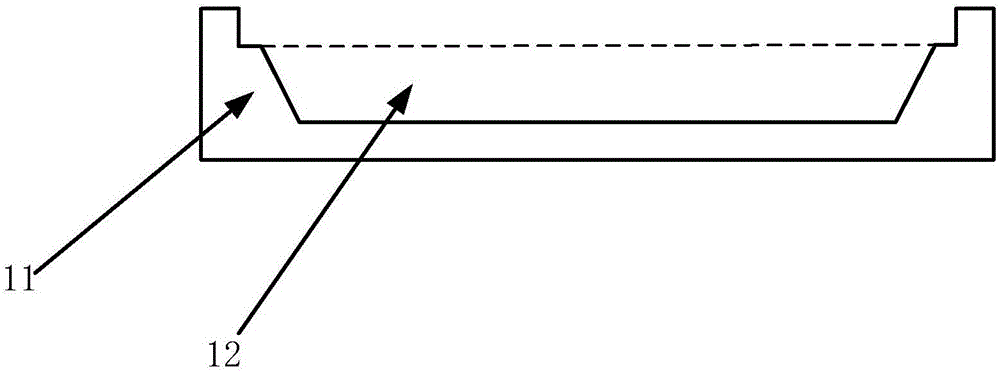

圖2是根據本實用新型第一實施方式中殼體的結構示意圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型的各實施方式進行詳細的闡述。然而，本領域的普通技術人員可以理解，在本實用新型各實施方式中，為了使讀者更好地理解本申請而提出了許多技術細節。但是，即使沒有這些技術細節和基于以下各實施方式的種種變化和修改，也可以實現本申請各權利要求所要求保護的技術方案。

本實用新型的第一實施方式涉及一種電子設備，如圖1所示，包括：殼體1以及觸摸屏2。觸摸屏2包括玻璃蓋板21以及貼合于玻璃蓋板21的傳感器22，且傳感器22的尺寸小于玻璃蓋板21的尺寸。殼體1設有用于支撐玻璃蓋板21的臺階以及用于容置傳感器22的凹槽，如圖2所示。其中，殼體1的臺階11的側壁為凹槽12的側壁，且臺階11的臺階面與臺階側壁的夾角大于90°。本實施方式中的電子設備可以手機、電腦、平板電腦等移動終端，殼體1可以為前殼。

具體的說，臺階11的臺階面與臺階側壁的夾角大于90°，相當于在殼體1內用于容置傳感器22的凹槽12中，設置了“拆機導向角”。在維修拆卸時，該“拆機導向角”能夠對拆機片進行導向，將拆機片導向至傳感器22與玻璃蓋板21接合的下方位置處，從而使得觸摸屏2與殼體1分離較為方便，降低了拆卸過程中觸摸屏2的損壞率。

其中，臺階11的臺階面與臺階側壁的夾角可以大于105°，以獲得較好的拆機導向的作用。并且，臺階11的臺階面與臺階側壁的夾角還可以小于110°，以便于殼體1的凹槽12對觸摸屏2的傳感器22進行限位。

于本實施方式而言，殼體1設有的臺階11的個數為兩個。各臺階11分別設置在殼體1的相對兩側。這樣，技術人員在維修拆卸時，可以從殼體1兩側分別進行拆卸，避免單從殼體1一側拆卸，所導致的觸摸屏2受力不均的情況，進一步的降低了拆卸過程中觸摸屏2的損壞率。當然，在實際操作時，也可以使殼體1四周均設有臺階11，本實施方式中，并不對殼體1設有的臺階11的數量做任何限制。

并且，本實施方式中，電子設備還包括：黏膠層。黏膠層夾設在玻璃蓋板21與臺階11的臺階面之間，通過黏膠層將觸摸屏2固定在殼體1上。

不難看出，本實施方式中，殼體1設有的用于支撐玻璃蓋板21的臺階11呈“斜坡狀”，模具加工和出模較為方便。同時，“斜坡狀”的臺階11具有拆機導向的作用，能夠實現維修拆卸過程中，對觸摸屏2的保護，提高拆卸后觸摸屏2的利用率。

本實用新型的第二實施方式涉及一種電子設備。第二實施方式在第一實施方式的基礎上加以改進，主要改進之處在于：在本實用新型第二實施方式中，殼體1外側還設有拆卸標記符，用于指示臺階11在殼體1中的位置。

具體的說，技術人員在進行維修拆卸時，能夠根據拆卸標記符的位置，確定出臺階11在殼體1內的所在位置，從而能夠找尋到適合的拆卸位置進行拆卸，進一步的降低了拆卸過程中觸摸屏2的損壞率。

本領域的普通技術人員可以理解，上述各實施方式是實現本實用新型的具體實施例，而在實際應用中，可以在形式上和細節上對其作各種改變，而不偏離本實用新型的精神和范圍。
