本實用新型涉及MCS51單片機系統領域，具體是一種STC51單片機開發板自動燒寫電路。

背景技術：

隨著物聯網技術的發展，單片機的應用將會更加普及。在眾多廠商的單片機中，臺灣宏晶科技(STC)的51單片機逐漸成為MCS51單片機的主流。由于STC51單片機在燒寫軟件的時候需要提供一個完全斷電、再上電的時序，再加上宏晶科技對單片機的燒寫協議進行保密，使得第三方廠家不得不依賴于STC提供的編程器進行單片機軟件的燒寫。

如圖1所示，現行的STC51單片機開發板的燒寫電路包括依次連接的電源系統10、開關S、STC51單片機系統20以及STC編程器30，STC編程器30通過UART接口和STC51單片機系統20連接。電源系統10輸出5V直流穩定電壓到開關S的節點S02，當撥動開關S，使得節點S02和節點S03接通時，STC51單片機系統20正常工作；當撥動開關S使得節點S02和節點S01接通，STC51單片機系統20斷電，無法工作。

用戶進行程序燒寫時，先在STC編程器30的上位機界面中操作，準備將程序文件燒寫到STC51單片機系統20中；之后，用戶必須手動撥動開關S，使STC51單片機系統20先斷電并延時一定時間，最后再手動撥動開關S，使STC51單片機系統20重新上電，方可實現程序的燒寫工作。在上述燒寫過程中，用戶需要手動兩次撥動開關S實現斷電、再上電的時序，這種操作給用戶的開發工作帶來較大的不方便和極差的體驗。并且由于長期頻繁撥動機械開關S，容易導致機械開關S的損壞，縮短使用壽命。

技術實現要素：

本實用新型為了克服現有技術的不足，提供一種STC51單片機開發板自動燒寫電路，目的在于自動控制STC51單片機系統斷電再上電的時序，從而達到自動燒寫軟件的效果。

為了解決上述的技術問題，本實用新型提出的基本技術方案為：

一種STC51單片機開發板自動燒寫電路，包括電源系統、STC51單片機系統和STC編程器，所述STC編程器通過UART接口和所述STC51單片機系統連接，還包括編程器燒寫指令檢測電路和電源控制電路；

所述編程器燒寫指令檢測電路的輸入端通過UART接口的RXD引腳與所述STC編程器連接，輸出端和所述電源控制電路的輸入端連接；所述電源控制電路的輸入端和所述電源系統的輸出端連接，輸出端和所述STC51單片機系統連接。

進一步的，所述編程器燒寫指令檢測電路包括一單片機，所述單片機通過UART接口的RXD引腳與所述STC51單片機系統連接，所述單片機的一個GPIO引腳與所述電源控制電路的輸入端連接。

進一步的，所述單片機的型號為STC15W401AS。

進一步的，所述電源控制電路包括一P溝道MOS管和一電阻，所述P溝道MOS管的源極與所述電源系統的輸出端連接，漏極與所述STC51單片機系統連接，所述電阻的一端分別和所述P溝道MOS管的柵極與所述編程器燒寫指令檢測電路連接，所述電阻的另一端接地。

進一步的，所述P溝道MOS管的型號為NTR1P02LT1G。

進一步的，所述電阻的阻值為100K歐。

本實用新型的有益效果是：

本實用新型的一種STC51單片機開發板自動燒寫電路利用編程器燒寫指令檢測電路檢測所述STC編程器的下載指令來控制所述電源控制電路的導通和斷開，實現自動控制STC51單片機系統斷電再上電的時序，從而達到自動燒寫軟件的效果，給用戶的開發工作帶來極大的便利。

附圖說明

圖1為現有技術的STC51單片機開發板的燒寫電路的結構示意圖；

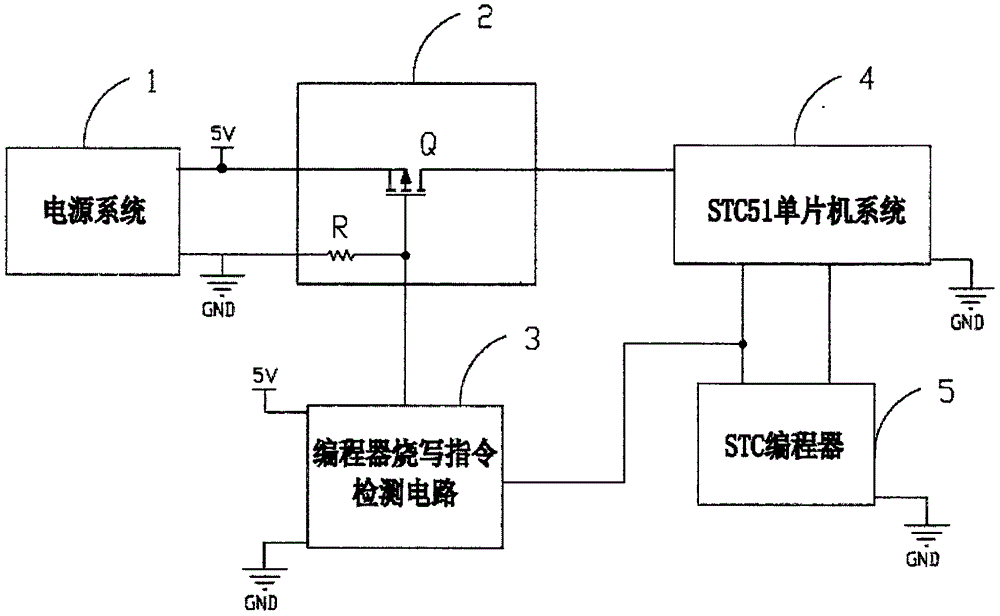

圖2為本實用新型實施例提供的一種STC51單片機開發板自動燒寫電路的結構示意圖。

具體實施方式

以下將結合附圖和實施例對本實用新型做進一步的說明，但不應以此來限制本實用新型的保護范圍。

如圖2所示，本實用新型實施例提供的一種STC51單片機開發板自動燒寫電路，包括電源系統1、STC51單片機系統4和STC編程器5，所述STC編程器5通過UART接口和所述STC51單片機系統4連接，還包括編程器燒寫指令檢測電路3和電源控制電路2；

所述編程器燒寫指令檢測電路3的輸入端通過UART接口的RXD引腳與所述STC編程器5連接，輸出端和所述電源控制電路2的輸入端連接；所述電源控制電路2的輸入端和所述電源系統1的輸出端連接，輸出端和所述STC51單片機系統4連接。

所述編程器燒寫指令檢測電路3包括一單片機，所述單片機的UART接口的RXD引腳與所述STC51單片機系統4的RXD引腳連接，所述單片機的一個GPIO引腳與所述電源控制電路2的輸入端連接。具體的，所述單片機的型號為STC15W401AS，單片機的CTRL引腳與所述電源控制電路2連接。所述單片機通過UART接口的RXD引腳監聽所述STC編程器5的下載指令，一旦檢測到下載指令即通過GPIO引腳輸出控制信號給電源控制電路2，從而控制STC51單片機系統4的電源。

所述電源控制電路2包括一P溝道MOS管Q和一電阻R，所述P溝道MOS管Q的源極與所述電源系統1的輸出端連接，漏極與所述STC51單片機系統4連接，所述電阻R的一端分別和所述P溝道MOS管Q的柵極與所述編程器燒寫指令檢測電路3連接，所述電阻R的另一端接地。具體的，所述P溝道MOS管Q的型號為NTR1P02LT1G，所述電阻R的阻值為100K歐。

所述P溝道MOS管Q用于控制STC51單片機系統4的電源導通與關閉，電阻R用于提供一個穩定可靠的上電初始化配置，則在上電時，P溝道MOS管Q默認是導通的，STC51單片機系統4正常工作。

本申請實用新型的工作原理：

電源系統1輸出5V直流穩定電壓給電源控制電路2和編程器燒寫指令檢測電路3供電。P溝道MOS管Q的柵極通過電阻R1下拉接地，確保在上電瞬間柵極的電壓是確定邏輯值低電平，從而保證P溝道MOS管Q在上電瞬間是導通的，STC51單片機系統4在上電的時候是正常工作的。STC編程器5通過UART接口(包括TXD引腳和RXD引腳)和STC51單片機系統4進行通信，實現STC51單片機系統4的程序燒寫功能。

在編程器燒寫指令檢測電路3上電初始化后，CTRL引腳輸出低電平。當編程器燒寫指令檢測電路3監聽到STC編程器5的燒寫指令時，先將CTRL引腳的輸出變?yōu)楦唠娖剑藭rP溝道MOS管Q截止，STC51單片機系統4斷電，延時一定時間后；編程器燒寫指令檢測電路3再次將CTRL引腳的輸出變?yōu)榈碗娖剑藭rP溝道MOS管Q導通，STC51單片機系統4再次上電。這樣就能實現自動控制STC51單片機系統4斷電再上電的時序，從而實現自動燒寫STC51單片機系統的功能，為用戶帶來極大的便利。

根據上述說明書的揭示和教導，本實用新型所屬領域的技術人員還可以對上述實施方式進行變更和修改。因此，本實用新型并不局限于上面揭示和描述的具體實施方式，對本實用新型的一些修改和變更也應當落入本實用新型的權利要求的保護范圍內。此外，盡管本說明書中使用了一些特定的術語，但這些術語只是為了方便說明，并不對本實用新型構成任何限制。
