本實用新型涉及一種翻譯機，具體是一種便攜手持式掃描翻譯機。

背景技術：

隨著全球化浪潮的不斷推進，我國與外國之間的交流越來越多，無論在商業中或者學習中，作為個人來說，與外國人的交流也越來越頻繁，因此，大家對學習外語越來越重視，各種外語培訓班也越來越多，各高校也開設了很多外語專業。

但是，在學習或者交流中往往需要快速翻譯，而傳統查詞典的方式顯然不能滿足人們這樣的要求，如果使用電腦來查詢，但電腦攜帶卻很不方便，適用場合非常有限，因此，如何解決這些問題，成為設計者們思考的重點。

技術實現要素：

本實用新型的目的在于提供一種便攜手持式掃描翻譯機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種便攜手持式掃描翻譯機，包括翻譯機本體，所述翻譯機本體的底部兩端均設有凸臺，所述凸臺之間設有掃描窗口，所述翻譯機本體與掃描窗口垂直的側邊設有確認鍵，所述確認鍵的圓周側邊設有四個方向鍵，所述確認鍵遠離掃描窗口的側邊設有第一斜面，所述第一斜面上設有退出鍵、菜單鍵和電源鍵，所述第一斜面遠離確認鍵的側邊設有第二斜面，所述第二斜面上設有顯示屏，所述翻譯機本體與第二斜面垂直的側邊設有電源接口和藍牙模塊，所述翻譯機本體的頂部設有耳機孔和音頻出口。

優選的，所述凸臺呈半圓弧結構。

優選的，所述方向鍵包括上鍵、下鍵、左鍵和右鍵。

優選的，所述第二斜面與確認鍵所在平面之間的夾角為0-45度。

優選的，所述退出鍵與菜單鍵平行布置。

優選的，所述耳機孔的側邊設有錄音孔。

優選的，所述電源接口為MICRO-USB接口。

與現有技術相比，本實用新型的有益效果是：

本實用新型設計巧妙、結構新穎，通過將顯示屏傾斜布置，更符合使用者視角的正常角度，方便查看；通過增設藍牙模塊，可實現本實用新型與手機直接進行數據交換，擴大了本實用新型的使用范圍；在掃描窗口設置圓弧形凸臺，便于滑動且可以有效保護掃描窗口；本實用新型采用線條狀結構，體積小便于攜帶。操作簡單，設計合理，適于各類學生或者外語愛好者使用。

附圖說明

圖1為一種便攜手持式掃描翻譯機的結構示意圖；

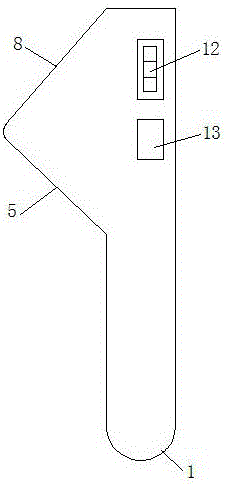

圖2為一種便攜手持式掃描翻譯機的結構側視圖；

圖3為一種便攜手持式掃描翻譯機的結構俯視圖。

圖中：1凸臺、2掃描窗口、3方向鍵、4確認鍵、5第一斜面、6電源鍵、7顯示屏、8第二斜面、9退出鍵、10菜單鍵、11翻譯機本體、12電源接口、13藍牙模塊、14耳機孔、15音頻出口。

具體實施方式

下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。

請參閱圖1-3，一種便攜手持式掃描翻譯機，包括翻譯機本體11，翻譯機本體11的底部兩端均設有凸臺1，凸臺1之間設有掃描窗口2，翻譯機本體11與掃描窗口2垂直的側邊設有確認鍵4，確認鍵4的圓周側邊設有四個方向鍵3，確認鍵4遠離掃描窗口2的側邊設有第一斜面5，第一斜面5上設有退出鍵9、菜單鍵10和電源鍵6，第一斜面5遠離確認鍵4的側邊設有第二斜面8，第二斜面8上設有顯示屏7，翻譯機本體11與第二斜面8垂直的側邊設有電源接口12和藍牙模塊13，翻譯機本體11的頂部設有耳機孔14和音頻出口15，凸臺1呈半圓弧結構，方向鍵3包括上鍵、下鍵、左鍵和右鍵，第二斜面8與確認鍵4所在平面之間的夾角為0-45度，退出鍵9與菜單鍵10平行布置，耳機孔14的側邊設有錄音孔，電源接口12為MICRO-USB接口。

本實用新型的工作原理是：

在使用本實用新型時，首先開啟電源鍵，然后將需要翻譯的文字置于凸臺之間，這樣，掃描窗口就實現對文字的掃描，再通過內部系統模塊的綜合作用，將結果輸出至顯示屏，同時，根據使用者實際的需要，可調節各按鈕，這樣就實現了掃描翻譯的目的；也可以通過菜單鍵，調節至錄音模式，實現錄音同步翻譯的功能，或者利用藍牙模塊調節至與手機實現互聯，將排版文字改變成電腦文本模式；操作簡單，設計合理，適于各類學生或者外語愛好者使用。

上面對本專利的較佳實施方式作了詳細說明，但是本專利并不限于上述實施方式，在本領域的普通技術人員所具備的知識范圍內，還可以在不脫離本專利宗旨的前提下做出各種變化。
