本實用新型屬于筆記本電腦技術領域，涉及一種三疊式筆記本電腦。

背景技術：

目前流行的對折式筆記本電腦在人體工程學方面存在嚴重缺陷，屏幕與鍵盤之間距離太近，如將筆記本電腦平放在桌面上，操作者不得不將視線放低，低頭看屏幕。而長時間處于低頭姿勢時，頭顱的重心前移，會使頸椎生理彎曲變直，甚至形成反向彎曲，成為“頸椎反弓”。這樣會導致頸椎后縱韌帶、黃韌帶、棘間韌帶和棘上韌帶等結構長期處于緊張狀態，并累及相關肌群，出現過度肌緊張，使頸部肌肉處于非協調受力狀態，頸后部肌肉和韌帶易受牽拉勞損，椎體前緣相互磨損、增生，刺激了脊神經，進而出現一系列頸椎病癥狀。

中國實用新型專利授權號為CN201120164990.4的實用新型公開了一種可調節顯示屏高度和可改變鍵盤位置的筆記本電腦，該實用新型解決了上述問題，通過阻尼滑套沿伸拉桿上下滑動來調節顯示屏高度，以適合人的眼睛的高度。通過調節伸拉桿的角度來調節顯示屏與人眼睛的距離。但是該實用新型顯示屏角度的調節與現有顯示屏一樣，因為顯示屏本身不能調節角度，需要通過拉伸桿角度的調節來調節，當顯示屏升高到合適位置后，由于顯示屏的角度與拉伸桿的傾斜角度相同，有可能不適合人的視線角度，因此需要顯示屏的高度、距離和角度配合來調節，給調節帶來了很大困難。

中國實用新型專利授權號為CN201420154014.4的實用新型公開了一種高度可調節式筆記本電腦，通過設置的上連桿和下連桿的相對調節，可以解決上述高度、距離和角度之間的配合調節困難的問題。但是僅僅由幾個阻尼銷軸來固定各構件，在顯示屏的重量作用下，由于阻尼不大，不足以支撐顯示屏，導致顯示屏高度慢慢下降。

技術實現要素：

本實用新型的目的是針對現有技術的不足，提供一種三疊式筆記本電腦。

本實用新型解決問題的技術方案是：一種三疊式筆記本電腦，包括顯示屏和主機體，還包括兩個支架，顯示屏通過其底部的第一阻尼轉軸固定于所述兩個支架，通過第二阻尼轉軸將所述主機體與所述兩個支架連接，在所述支架內部設置有用來在顯示屏和主機體之間傳輸信號的導線。

進一步地，每個所述支架相對側具有至少兩個盲孔，所述第一阻尼轉軸內部兩端具有壓縮彈簧，使得所述第一阻尼轉軸兩端頂靠于所述盲孔內。

進一步地，所述顯示屏繞所述第一阻尼轉軸在360°范圍內轉動。

進一步地，所述支架繞所述第二阻尼轉軸在180°范圍內轉動。

進一步地，所述三疊式筆記本電腦還包括伸縮支桿，通過旋轉軸旋轉地連接于所述支架。

本實用新型的有益效果為：所述三疊式筆記本電腦采用三折疊式設計，在保留筆記本電腦的便攜性的同時，可以將顯示器屏幕與鍵盤拉開距離，使平放在桌面上的筆記本電腦顯示屏得以抬高20～30cm(筆記本電腦的尺寸型號不同，高度有所差別)，使操作者視線抬高20°～25°，達到或接近于水平視線，有利于保護人體健康。另外，無需反復進行顯示屏的高度和角度的配合調節，可以在顯示屏高度和與人眼睛的距離調整合適后，單獨調節支架或顯示屏的角度，使得顯示屏的角度更加適合人的視線的角度。同時可以穩定地使用筆記本電腦。

附圖說明

圖1是現有筆記本電腦使用狀況示意圖。

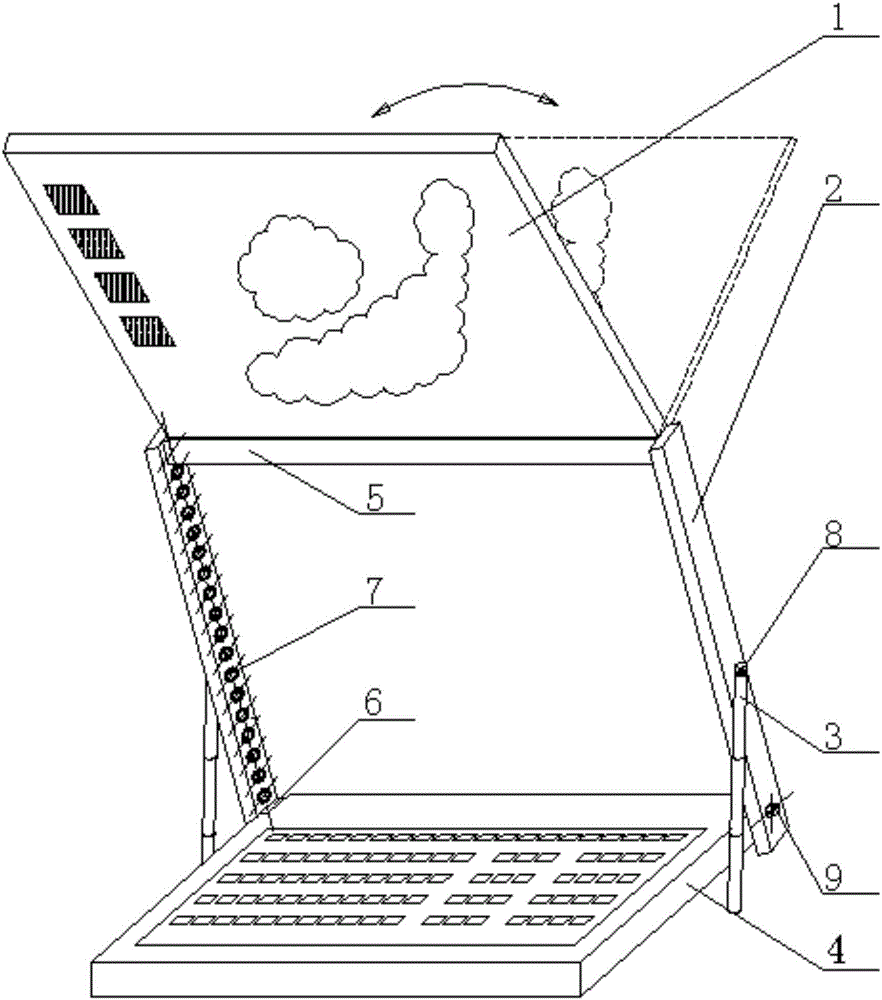

圖2是本實用新型的三疊式筆記本電腦立體圖。

圖3是本實用新型三疊式筆記本電腦使用狀況示意圖。

圖中：1-顯示屏，2-支架，3-伸縮支桿，4-主機體，5-第一阻尼轉軸，6-第二阻尼轉軸，7-盲孔，8-旋轉軸，9-螺釘

具體實施方式

下面結合附圖和具體實施方式，對本實用新型作進一步的說明。

如圖2所示，本實用新型的三疊式筆記本電腦包括顯示屏1、兩個相對設置的支架2、伸縮支桿3和主機體4。通過螺釘9將支架2固定于主機體4的第二阻尼轉軸6，并且支架2繞第二阻尼轉軸6在180°范圍內轉動。兩個支架2的每個支架相對側具有至少兩個盲孔7，位于顯示屏1下端的第一阻尼轉軸5內部具有壓縮彈簧，將軸頂入設置于兩支架2的盲孔7內，以將顯示屏固定于支架2上，顯示屏1通過第一阻尼轉軸5固定于上下不同的盲孔7來調節顯示屏1的高度，使得顯示屏1的高度適合人的眼睛的高度，并且顯示屏1通過第一阻尼轉軸5在360°方向上調節角度，以適合人的眼睛的角度。伸縮支桿3通過旋轉軸8旋轉地固定于兩個支架2的外側，對支架2起輔助支撐作用，在使用時，不會因為顯示屏1的重量，導致支架2慢慢向下傾斜，而使顯示屏高度慢慢下降，保證其穩定性。

本實用新型的筆記本電腦有兩種閉合方式：

1.將顯示屏1固定于支架2的最高處，繞第一阻尼轉軸5向圖2所示的圓弧箭頭的兩個方向的任一方向旋轉，使得顯示屏1的上部位于支架2底端，將支架2繞第二阻尼轉軸6向主機體4方向轉動，直到顯示屏1的表面以向上的方式閉合于主機體4上為止。

2.將顯示屏1的第一阻尼轉軸5固定于支架2最下端的盲孔7內，將支架2繞第二阻尼轉軸6向主機體4方向轉動，直到顯示屏1的表面以向下的方式扣合于主機體4上為止。

以上述閉合方式一折疊收起后，形成類似平板電腦的結構，顯示屏1的表面朝外，有別于常見的對折式筆記本電腦折疊后屏幕被遮蓋，此時仍可以觀看顯示屏。以上述閉合方式二折疊收起后，可如現有筆記本電腦一樣將顯示屏扣合于主機體上，可保護顯示屏。

本實用新型并不限于上述實施方式，在不背離本實用新型實質內容的情況下，本領域技術人員可以想到的任何變形、改進、替換均落入本實用新型的保護范圍。
