本實用新型屬于工程設計系統，具體涉及一種遠程實時協同工程設計系統。

背景技術：

協同設計是當下設計行業技術更新的一個重要方向，也是設計技術發展的必然趨勢，其中有二個技術分支，一是主要適合于大型公建，復雜結構的三維BIM協同，二是主要適合普通建筑及住宅的二維CAD協同。通過協同設計建立統一的設計標準，包括圖層、顏色、線型、打印樣式等，在此基礎上，所有設計專業及人員在一個統一的平臺上進行設計，從而減少現行各專業之間(以及專業內部)由于溝通不暢或溝通不及時導致的錯、漏、碰、缺，真正實現所有圖紙信息元的單一性，實現一處修改其他自動修改，提升設計效率和設計質量。同時，協同設計也對設計項目的規范化管理起到重要作用，包括進度管理、設計文件統一管理、人員負荷管理、審批流程管理、自動批量打印、分類歸檔等。

但是當有多個設計團隊分布在不同的地方時，要完成協同設計就更加困難，不在相同的地方，首先溝通方面就存在嚴重的問題，目前在設計行業領域，經常出現溝通不及時出現重復設計、錯誤設計、漏缺設計等問題，嚴重耽誤了工程設計進度。

技術實現要素：

本實用新型的目的在于克服以上存在的技術問題，提供一種遠程實時協同工程設計系統。

為實現上述目的，本實用新型采用如下的技術方案：

一種遠程實時協同工程設計系統，包括工程設計數據服務器、數據存儲服務器、外網防火墻、內網防火墻、網絡交換機、設計終端管理服務器和設計終端，所述設計終端依次通過所述設計終端管理服務器、網絡交換機、內網防火墻與所述外網防火墻建立網絡通信連接，所述外網防火墻分別與所述工程設計數據服務器和數據存儲服務器建立網絡通信連接。

進一步地，所述設計終端與所述設計終端管理服務器之間還設有防火墻。

進一步地，所述外網防火墻和內網防火墻均采用華為USG6320防火墻。

進一步地，所述網絡交換機采用華三S5120-28P-LI 24口全千兆二層網管企業級交換機。

本實用新型的有益效果是：實現了遠程協同工程設計，避免了在工作中出現的重復設計、錯誤設計、漏缺設計等問題，保證了工程設計進度，極大地提高了設計工作的效率。

附圖說明

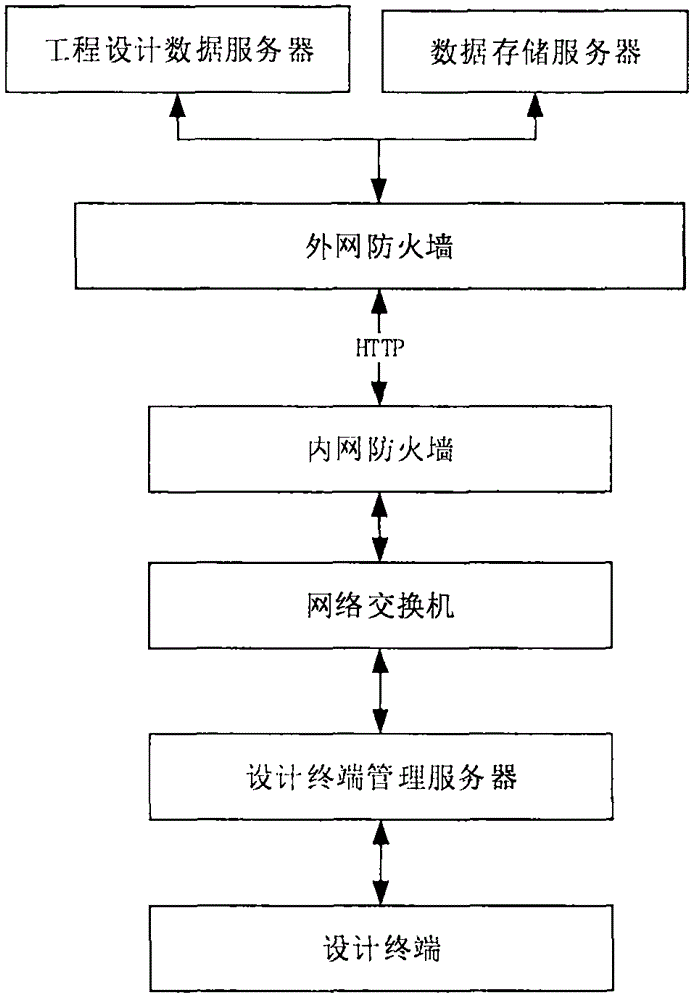

圖1：本實用新型內部電路結構框圖。

具體實施方式

下面結合附圖對本實用新型進行詳細說明。

如圖1所示，一種遠程實時協同工程設計系統，包括工程設計數據服務器、數據存儲服務器、外網防火墻、內網防火墻、網絡交換機、設計終端管理服務器和設計終端，所述設計終端依次通過所述設計終端管理服務器、網絡交換機、內網防火墻與所述外網防火墻建立網絡通信連接，所述外網防火墻分別與所述工程設計數據服務器和數據存儲服務器建立網絡通信連接。

優選地，所述設計終端與所述設計終端管理服務器之間還設有防火墻。

優選地，所述外網防火墻和內網防火墻均采用華為USG6320防火墻。

優選地，所述網絡交換機采用華三S5120-28P-LI 24口全千兆二層網管企業級交換機。

在實際工作中，工程設計數據服務器存有設計任務文件，設計終端管理服務器經過網絡交換機以及內網防火墻，通過http協議即因特網連接到工程設計數據服務器上獲取設計任務資料，但是連接到工程設計數據服務器時，需要經過外網防火墻進行身份識別，只有符合身份的才可以連接到工程設計數據服務器上，并可以進行下載資料，當設計終端管理服務器從工程設計數據服務器下載到設計任務資料后，繼而分發給設計終端，設計終端可以是多個，從而保證每個設計終端接受的任務是合理有序的，每個設計終端按任務完成設計工作。當設計終端完成了當前工作后，將當前完成的設計資料上傳給設計終端管理服務器，設計終端管理服務器的管理人員進行匯總，全部完成后，逐步經過網絡交換機以及內網防火墻，并通過http協議即因特網連接到數據存儲服務器上保存設計好的資料，但是連接到數據存儲服務器時，需要經過外網防火墻進行身份識別，只有符合身份的才可以連接到數據存儲服務器上，并可以進行上傳資料。

最后應說明的是：以上實施例僅用以說明本實用新型而并非限制本實用新型所描述的技術方案；因此，盡管本說明書參照上述的各個實施例對本實用新型已進行了詳細的說明，但是，本領域的普通技術人員應當理解，仍然可以對本實用新型進行修改或等同替換；而一切不脫離本實用新型的精神和范圍的技術方案及其改進，其均應涵蓋在本實用新型的權利要求范圍中。
