本實用新型涉及一種顯示觸摸系統。

背景技術：

傳統的觸摸系統無法同時具備使用以下4個性能特征：

1、輕觸即可響應；

2、可用任意物體進行觸控；

3、可以感受細微的觸摸壓力變化；

4、高度的穩定性和抗干擾能力；

使得傳統的觸摸系統在使用過程中存在較多弊端；而且現有的觸摸系統大多采用固定方式設置，不利于用戶的靈活使用。

技術實現要素：

本實用新型的目的在于提供一種顯示觸摸系統，以克服現有技術中存在的缺陷。

為實現上述目的，本實用新型的技術方案是：一種顯示觸摸系統，包括一外殼體；所述外殼包括一前殼體以及一后殼體；所述前殼體前側開設的凹槽內嵌設有一橫截面為矩形的觸摸顯示裝置；所述前殼體拐角內側以及所述觸摸顯示裝置的拐角外側之間均設置有一定位單元；所述觸摸顯示裝置包括從上至下依次設置的壓電觸摸單元、鋼化玻璃以及LCD單元；所述定位單元連接至設置于所述后殼體內的第一AD單元；該第一AD單元連接至設置于所述后殼體內的微控制單元；所述壓電觸摸單元經設置于所述后殼體內的第二AD單元連接至所述微控制單元；所述LCD單元經一設置與所述后殼體內的信號處理單元連接至所述微控制單元。

在本實用新型一實施例中，所述定位單元為CCD定位單元。

在本實用新型一實施例中，所述信號處理單元包括一DSP單元以及一FPGA單元。

在本實用新型一實施例中，所述后殼體的外側壁上分別開設有用于嵌設HDMI接口、VGA接口以及USB接口的凹槽；所述HDMI接口、VGA接口以及USB接口分別對應經HDMI接口電路、VGA接口電路以及USB接口電路連接至所述微控制單元。

在本實用新型一實施例中，所述后殼體內還嵌設有一與所述微控制單元相連的第一無線通信單元；該第一無線通信單元包括一對設置于所述后殼體上端面的天線。

在本實用新型一實施例中，所述第一無線通信單元包括wifi無線通信電路以及3G/4G無線通信電路。

在本實用新型一實施例中，所述后殼體的側壁上開設有用于散熱的通孔。

在本實用新型一實施例中，所述后殼體的外側壁上還開設有用于嵌設電源接口的凹槽；所述電源接口連接至設置于所述后殼體內的第一電源電路；所述第一電源電路分別與所述壓電觸摸單元、所述LCD單元、所述微控制單元以及所述信號處理單元相連。

在本實用新型一實施例中，還包括一底部支架；所述底部支架包括與所述后殼體的下端面開設的槽孔配合的連接桿、用于設置該連接桿的旋轉云臺以及設置于該旋轉云臺底部的底板；所述底板的底部還設置有通過第一電機驅動的第一驅動輪、第二電機驅動的第二驅動輪以及一第三電機驅動的導向輪；所述底板上還設置有一控制裝置；所述控制裝置內設置有一集中控制器以及與該集中控制器相連的用于驅動所述旋轉云臺的第一驅動器、用于驅動第一電機的第二驅動器、用于驅動第二電機的第三驅動器、用于驅動第三電機的第四驅動器以及用于與一手持終端進行無線通信的第二無線通信單元；所述控制裝置內還設置有一第二電源電路；所述第二電源電路分別與所述集中控制器、所述第一驅動器、所述第二驅動器、所述第三驅動器、所述第四驅動器以及所述第二無線通信單元相連。

相較于現有技術，本實用新型具有以下有益效果：本實用新型所提出的一種顯示觸摸系統，同時具備1、輕觸即可響應； 2、可用任意物體進行觸控； 3、可以感受細微的觸摸壓力變化4、高度的穩定性和抗干擾能力，實現了不同觸摸壓力情況下的觸摸顯示，實現了在不同觸摸壓力情況下，均能實現顯示器的響應。

附圖說明

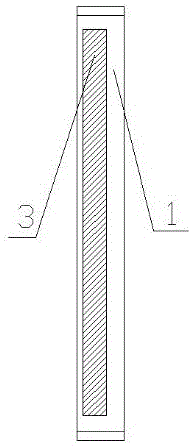

圖1是本實用新型中前殼體的一側剖視圖。

圖2是本實用新型中前殼體的主視圖。

圖3是本實用新型中觸摸顯示裝置的結構圖。

圖4是本實用新型中顯示觸摸系統的電路原理圖。

圖5是本實用新型中顯示觸摸系統的側視圖。

圖6是本實用新型中后殼體的俯視圖。

圖7是本實用新型中后殼體的仰視圖。

圖8是本實用新型中底部支架的結構圖。

圖9是本實用新型中顯示觸摸系統與底部支架配合示意圖。

圖10是本實用新型中控制裝置的電路原理圖。

具體實施方式

下面結合附圖以及現有軟件，對本實用新型的技術方案進行具體說明。在該說明過程中所涉及的現有的軟件并不是本實用新型所保護的客體，本實用新型僅保護該系統的結構及其連接關系。

本實用新型提供一種顯示觸摸系統，包括一外殼體；外殼包括一前殼體1以及一后殼體2；前殼體1前側開設的凹槽內嵌設有一橫截面為矩形的觸摸顯示裝置3；前殼體1拐角內側以及觸摸顯示裝置3的拐角外側之間均設置有一定位單元4；通過設置于各個拐角處的定位單元覆蓋整個觸摸顯示裝置的上端面。觸摸顯示裝置3包括從上至下依次設置的壓電觸摸單元31、鋼化玻璃32以及LCD單元33；定位單元連接至設置于后殼體內的第一AD單元；該第一AD單元連接至設置于后殼體內的微控制單元；壓電觸摸單元經設置于后殼體內的第二AD單元連接至微控制單元；LCD單元經一設置與后殼體內的信號處理單元連接至微控制單元。

進一步的，當物體進入有定位單元組成的光學觸摸結構區域且沒有壓迫壓電觸摸層時，觸控操作完全由光學觸摸模塊進行響應，以實現任意物體的輕觸操作。當物體提供給壓電觸摸層的壓力超過一個閾值，此閾值可以由軟體根據操作需要進行具體設定，觸控操作的平面定位及移動由壓電模塊進行響應。壓電模塊則對施加的壓力進行感應。壓力感應的ADC采用8bit采樣實現256級壓力響應，對于壓力的細微變化均有靈敏的響應。

進一步的，在本實施例中，定位單元4為CCD定位單元。

進一步的，在本實施例中，信號處理單元包括一DSP單元以及一FPGA單元。

進一步的，在本實施例中，如圖5所示，后殼體的外側壁上分別開設有用于嵌設HDMI接口5、VGA接口5以及USB接口6的凹槽；HDMI接口、VGA接口以及USB接口分別對應經HDMI接口電路、VGA接口電路以及USB接口電路連接至微控制單元。為該觸摸顯示系統的視頻顯示接入提供了豐富的接口。

進一步的，在本實施例中，如圖6所示，后殼體內還嵌設有一與微控制單元相連的第一無線通信單元；該第一無線通信單元包括一對設置于后殼體上端面的天線9。

進一步的，在本實施例中，第一無線通信單元包括wifi無線通信電路以及3G/4G無線通信電路。該觸摸顯示系統可通過該無線通信單元與外部設備進行無線連接通信。

進一步的，在本實施例中，如圖5~7所示，后殼體的側壁上開設有用于散熱的通孔7。

進一步的，在本實施例中，如圖6所示，后殼體的外側壁上還開設有用于嵌設電源接口8的凹槽；電源接口連接至設置于后殼體內的第一電源電路；第一電源電路分別與壓電觸摸單元、LCD單元、微控制單元以及信號處理單元相連。

進一步的，在本實施例中，如圖7~10所示，還包括一底部支架；底部支架包括與后殼體的下端面開設的槽孔10配合的連接桿11、用于設置該連接桿11的旋轉云臺12以及設置于該旋轉云臺12底部的底板13；底板13的底部還設置有通過第一電機驅動的第一驅動輪14、第二電機驅動的第二驅動輪15以及一第三電機驅動的導向輪16；底板上還設置有一控制裝置17；控制裝置17內設置有一集中控制器以及與該集中控制器相連的用于驅動旋轉云臺的第一驅動器、用于驅動第一電機的第二驅動器、用于驅動第二電機的第三驅動器、用于驅動第三電機的第四驅動器以及用于與一手持終端進行無線通信的第二無線通信單元；控制裝置內還設置有一第二電源電路；第二電源電路分別與集中控制器、第一驅動器、第二驅動器、第三驅動器、第四驅動器以及第二無線通信單元相連。該第二電源電路中包括一蓄電池，可通過設置于控制裝置外側上的充電接口進行充電。

進一步的，通過手持移動終端控制驅動第一驅動輪、第二驅動輪以及導向輪，控制該底部支架的行駛，并通過控制驅動旋轉云臺，調整該觸摸顯示系統的顯示方向，便于使用。

以上是本實用新型的較佳實施例，凡依本實用新型技術方案所作的改變，所產生的功能作用未超出本實用新型技術方案的范圍時，均屬于本實用新型的保護范圍。
