本發明屬于圖像配準技術領域，尤其涉及一種由粗到精基于輪廓曲線特征的x線片和彩色照片的多模態圖像精確配準方法。

背景技術：

目前，隨著智慧醫療時代的到來，醫療與計算機科學技術的高度交叉融合已經成為必然趨勢，如何利用好現代科學技術處理醫療數據也成為科研工作者的主要課題之一，并幫助人類實現高效智能的醫療診斷與治療。醫療數據有很多種，其中醫學影像是現代醫學研究與診療中的重要數據之一。常見的醫學影像數據包括x線片、ct、mri、超聲圖像等。不同類型的影像數據可以給醫生提供更多及較全面的疾病信息，有利于醫生做出正確的疾病診斷與治療方案，幫助患者減輕或解除病痛。通常情況下，在綜合利用多種影像數據時需要精確定位病灶并測量相關醫學指標，為了實現這個目的，多模態圖像配準技術常常被應用于該領域。

多模態圖像配準相對于單模態圖像配準來講，其特點在于圖像數據是來自于不同類型圖像傳感器或設備的，也被稱作多模態。由于數據來源的多樣性，因此多模態圖像的特征差異性大，其配準相比于單模態圖像配準的難度也就大很多。從實現方式來看，圖像配準可分為手動配準、計算機輔助配準和自動配準。手動配準是最傳統的一種方法，它的主觀性強、耗時多，已逐漸被計算機輔助配準和自動配準所替代。自動配準是更加智能化的方法，科研人員正在努力致力于高效高精度的自動圖像配準算法的研究與開發，也產生了很多研究成果，并應用于各個領域，包括機器視覺、醫學影像與診斷、生物成像、遙感和三維重建等。已有的自動配準算法可分為兩大類：基于像素和基于特征的方法。一般地，基于像素的方法直接利用圖像像素的灰度和幾何信息，通過最大化互相關性或互信息從而估計兩幅圖像的幾何變換模型參數。這種方法簡單且精度高，但是計算復雜度高，且要求兩幅圖像的灰度一致性要高，常用于單模態圖像配準和ct與mri兩種醫學影像數據的配準。按照特征幾何形式的角度，基于特征的自動配準算法又可分為三類：基于點特征、基于線特征和基于面特征。這種方法包括四個步驟：特征提取、特征匹配、幾何變換模型估計和圖像重采樣與變換。sift及其改進的角點特征是一種常用于圖像配準技術的點特征，基于這類角點特征的圖像配準算法的研究比較成熟。首先，在參考圖像和待配準圖像中分別提取角點特征；其次，一一計算兩幅圖像中角點特征的相似性，進行角點特征匹配；然后，根據匹配成功的特征點對估計幾何變換模型的參數；最后，根據幾何變換模型參數對待配準圖像進行圖像重采樣與變換。該方法可以得到高精度的配準結果，算法復雜度相對較低，可應用于單模態和多模態圖像配準，但要求在兩幅圖像中必須能夠提取足夠數量的角點特征。類似地，基于線特征的圖像配準算法也是四個步驟，但是特征提取與匹配的方法由于特征的具體形式的不同而有所差別，而線特征可以表現為邊緣線段、目標輪廓或者是醫學圖像中的解剖結構圖形等。該方法特別適用于具有相似邊緣輪廓的圖像對的配準，算法復雜度較低，精度高。基于面特征的圖像配準算法中常用的面特征有不變矩等，算法復雜度較高，精度較低。近年來，各種形式特征的融合以及基于像素和特征兩者結合的方法成為一種趨勢，可進一步提高圖像配準的精度和魯棒性，并取得了一定的研究成果。

在口腔醫學領域，為了進行側位微笑美學研究和頭影測量分析的診斷與治療計劃，醫生必須精確測量上頜中切牙相對額頭的水平位置距離。在測量該指標前，需要將患者頭部的側位x線片精確配準于其彩色照片并得到融合圖像。但是由于x線片和彩色照片的成像差異性，同一患者頭部在兩種模態的圖像中呈現的灰度一致性極低，而相似特征僅有軟組織輪廓，且x線片中軟組織輪廓對比度較低，針對這個問題已有算法不能完全奏效。因此，我們提出了基于曲線特征的由粗到精的側位x線片和彩色照片的圖像配準算法，不僅能夠解決有背景和噪聲圖像中目標輪廓曲線的特征提取問題，而且利用基于曲線特征由粗到精的多模態圖像配準算法解決了具有相似目標輪廓且灰度相似性弱的圖像配準問題，實現了同一患者頭部的側位x線片和彩色照片的精確配準，并得到融合圖像，有助于口腔醫生在融合圖像上進行上頜中切牙相對額頭的水平位置距離的測量，可應用于側位微笑美學研究和頭影測量分析的診斷與治療計劃。

技術實現要素：

為解決上述問題，本發明提供一種由粗到精基于輪廓曲線特征的x線片和彩色照片配準方法。第一，針對輪廓特征提取問題，本發明提出了一種有效的分層輪廓特征提取方法。首先，利用canny算法分別提取x線片和彩色照片中的邊緣特征，剔除背景與噪聲邊緣，提取外輪廓，進行線段連接得到粗糙的面部軟組織輪廓；然后，利用drlse(distanceregularizedlevelsetevolution)模型的方法得到光滑連續且更加準確的面部軟組織輪廓；接著，在該面部軟組織輪廓曲線上檢測拐點，截取鼻子和前額部位的軟組織輪廓曲線；最后，對該輪廓曲線進行迭代多項式曲線擬合，得到精確的輪廓曲線。該方法解決了有背景和噪聲圖像中目標輪廓曲線的特征提取問題。第二，針對基于輪廓特征的圖像配準問題，本發明提出了一種由粗到精的側位x線片和彩色照片的圖像配準算法。首先，在提取到的鼻子和前額的軟組織輪廓曲線上檢測出4對標志點，利用這4對標志點估計相似變換模型的參數，即粗配準結果；然后，根據粗配準結果對x線片上提取到的鼻子和前額的軟組織輪廓曲線進行相似變換，利用cpd(coherentpointdrift)算法對x線片上變換后的鼻子和前額輪廓曲線和彩色照片上提取到的鼻子和前額輪廓曲線進行曲線配準，估計出新的相似變換模型的參數；最后，將新的相似變換模型的參數乘以粗的相似變換模型的參數，得到最終的相似變換模型的參數，即精配準結果，根據精配準結果對側位x線片進行圖像重采樣與變換，與彩色照片疊加得到融合圖像。

一種基于輪廓特征由粗到精的x線片和彩色照片配準方法，包括以下步驟：

步驟1：首先利用canny算法分別從同一患者頭部的側位x線片和彩色照片中各得到一條連續的側位面部軟組織輪廓曲線，再根據drlse模型方法和迭代多項式曲線擬合算法得到兩條鼻子和前額的軟組織輪廓曲線，其中，側位x線片的鼻子和前額的軟組織輪廓曲線為la，彩色照片的鼻子和前額的軟組織輪廓曲線為lb；

步驟2：在步驟1提取到的曲線la和lb相同位置處分別找出4個標志點，且相同位置處的標志點兩兩成對，其中4個標志點分別額點、鼻尖點、軟組織鼻根點以及鼻尖點和軟組織鼻根點的中點；然后利用最小二乘法，根據這4對標志點估計粗配準相似變換模型的參數τ0；

步驟3：根據粗配準相似變換模型的參數τ0對曲線la進行相似變換得到曲線la*，利用一致點漂移算法對曲線la*與步驟1中的曲線lb進行曲線配準，估計出精配準相似變換模型的參數τ1；

步驟4：將步驟2得到的粗配準相似變換模型的參數τ0和步驟3得到的精配準相似變換模型的參數τ1相乘，得到最終的相似變換模型的參數；根據最終的相似變換模型的參數，利用線性插值方法對步驟1的側位x線片進行圖像重采樣與變換，最后將變換后的側位x線片與步驟1的彩色照片疊加得到融合圖像。

一種基于輪廓特征由粗到精的x線片和彩色照片配準方法，步驟1所述的利用canny算法分別從同一患者頭部的側位x線片和彩色照片中各得到一條連續的側位面部軟組織輪廓曲線，具體包括以下步驟：

步驟11：在側位x線片中提取包含面部軟組織結構的感興趣區域，然后采用gamma校正和直方圖拉伸的方法先后對感興趣區域和彩色照片做預處理，增強感興趣區域和彩色照片的圖像對比度；

步驟12：利用canny算法分別提取預處理后的感興趣區域和彩色照片中的邊緣特征，然后根據側位x線片中標尺的位置信息剔除標尺的邊緣點以及標尺鄰域內的邊緣點；

步驟13：根據面部軟組織結構邊緣的鄰域灰度分布特性，剔除步驟12的彩色照片和已經去除標尺的側位x線片的邊緣特征中的噪聲邊緣，具體的：

如果以面部軟組織結構的邊緣為中心沿x軸方向的像素灰度分布特征表現為下降沿，則保留該邊緣，否則該邊緣為噪聲邊緣并被剔除；其中，保留下來的邊緣為各個分離的曲線段形式；

步驟14：在剔除噪聲邊緣后的感興趣區域和彩色照片中提取側位面部軟組織的輪廓曲線，具體為：

若任意相鄰的兩個曲線段鄰接端點的歐式距離小于設定閾值thresh1，且兩個曲線段鄰接端點之間的矩形區域內邊緣像素的數目小于設定閾值thresh2，則用直線段連接這兩個曲線段的鄰接端點；最終在感興趣區域和彩色照片中分別得到一條連續的側位面部軟組織輪廓曲線。

一種基于輪廓特征的x線片和彩色照片配準方法，步驟1所述的根據drlse模型方法和迭代多項式曲線擬合算法得到兩條鼻子和前額的軟組織輪廓曲線，具體包括以下步驟：

步驟15：利用drlse模型的方法，以步驟14中的兩條連續的側位面部軟組織輪廓曲線作為初始形狀模型分別對應提取出另外兩條連續且光滑的側位面部軟組織輪廓曲線；

步驟16：檢測步驟15得到的兩條側位面部軟組織輪廓曲線上的拐點，具體為：

步驟161：在側位面部軟組織輪廓曲線上找出橫坐標值最大的像素點，該像素點為鼻尖點；

步驟162：由鼻尖點出發向上跟蹤側位面部軟組織輪廓曲線，并計算鼻尖點以上部分的側位面部軟組織輪廓曲線的曲率角度，得到一維曲率角度分布圖a；由鼻尖點出發向下跟蹤側位面部軟組織輪廓曲線，并計算鼻尖點以下部分的側位面部軟組織輪廓曲線的曲率角度，得到一維曲率角度分布圖b；

步驟163：分別設定高閾值thresh_high和低閾值thresh_low，在一維曲率角度分布圖a和一維曲率角度分布圖b中找出所有高于thresh_high的極大值點，然后在每?jī)蓚€(gè)相鄰的極大值點之間找出低于thresh_low的最小值點；由鼻尖點出發，向上跟蹤一維曲率角度分布圖a，得到的前兩個低于thresh_low的最小值點則為要檢測的拐點，向下跟蹤一維曲率角度分布圖b，得到的第一個低于thresh_low的最小值點則為要檢測的拐點；

步驟17：根據鼻尖點和三個拐點，從步驟15得到的兩條側位面部軟組織輪廓曲線上分別截取出兩條鼻子和前額部位的軟組織輪廓曲線；

步驟18：對步驟17得到的兩條鼻子和前額的軟組織輪廓曲線進行迭代多項式曲線擬合，得到兩條最終的鼻子和前額的軟組織輪廓曲線。

一種基于輪廓特征x線片和彩色照片配準方法，步驟162所述的曲率角度α根據下列公式計算：

其中，α為曲率角度，o、a和b為側位面部軟組織輪廓曲線上任取的三個不同的像素點，且滿足r為設定的半徑閾值。

一種基于輪廓特征x線片和彩色照片配準方法，步驟18所述的對步驟17得到的兩條鼻子和前額的軟組織輪廓曲線進行迭代多項式曲線擬合，得到最終的兩條鼻子和前額的軟組織輪廓曲線，具體步驟如下：

步驟181：假設初始的鼻子和前額軟組織輪廓曲線為c0，并應用多項式曲線擬合算法對其進行擬合得到新的輪廓曲線c1；

步驟182：計算曲線c0上任一點(x0(i),y0(i))與曲線c1上對應點(x1(i),y1(i))的距離其中i為曲線上各點的序號；

步驟183：如果大于設定閾值threshold且y1(i)＞y0(i)，則y0(i)的值被y1(i)替代，直到遍歷曲線c0上的所有點，得到更新曲線c0^*；

步驟184：對于步驟183的更新曲線c0^*再次進行多項式曲線擬合，得到新的曲線c1^*；

步驟185：計算更新曲線c0^*上任一點與c1^*上對應點(x1*(i),y1*(i))的距離

步驟186：計算和之間的絕對距離diff_dist，其中若絕對距離diff_dist不大于設定閾值ε，則收斂并結束迭代，曲線c1^*為最終的鼻子和前額的軟組織輪廓曲線；否則替代重復步驟183到步驟186直至收斂。

一種基于輪廓特征x線片和彩色照片配準方法，步驟2所述的在步驟1提取到的曲線la和lb相同位置處分別找出4個標志點，且相同位置處的標志點兩兩成對，具體步驟包括：

步驟21：分別將步驟1的曲線la和lb都進行橫縱坐標交換，對應得到曲線la^#和lb^#；

步驟22：分別在步驟21中經橫縱坐標交換后的曲線la^#和lb^#上均檢測出兩個極大值點和一個極小值點作為三個標志點，其中縱坐標值較大的一個極大值點為鼻尖點，縱坐標值較小的一個極大值點為額點，極小值點為軟組織鼻根點；

步驟23：取鼻尖點和軟組織鼻根點的中點為第四個標志點；

步驟24：將曲線la^#和lb^#上的四個標志點各自兩兩對應，組成四對標志點。

一種基于輪廓特征x線片和彩色照片配準方法，步驟3所述的精配準相似變換模型的參數具體計算方法包括：

步驟31：根據步驟2得到的相似變換模型參數τ0(s,θ,tx,ty)對曲線la進行相似變換得到曲線la*，公式如下：

其中，γ為幾何變換模型，(x，y)為側位x線片中像素坐標，(x’，y’)為相似變換后像素坐標，s為尺度因子，θ為旋轉角度，tx和ty分別為x、y方向的偏移量；

步驟32：將步驟31變換后的曲線la*與步驟1得到的曲線lb進行對齊，分別截取兩條曲線在縱坐標軸中存在相互重疊區間的曲線段，其中側位x線片中的曲線段構成一條粗匹配的鼻子和前額軟組織輪廓曲線，彩色照片中的曲線段構成另一條粗匹配的鼻子和前額軟組織輪廓曲線；

步驟33：利用一致點漂移算法對步驟32得到的粗匹配后的兩條鼻子和前額軟組織輪廓曲線進行曲線配準，估計出精配準相似變換模型的參數τ1(s,θ,tx,ty)。

有益效果：

首先，利用步驟1中提出的分層輪廓提取方法，可以能夠解決有背景和噪聲圖像中目標輪廓曲線的特征提取問題，該方法綜合利用了canny算法和drlse模型方法這兩種主要的現有技術來提取邊緣特征和檢測目標輪廓，并在其基礎之上進行了兩點改進：一是基于先驗知識(如，標尺位置信息和目標輪廓的灰度分布特性等)剔除了背景和噪聲的干擾，再提取外輪廓并利用邊緣連接的方法得到了粗略的面部軟組織輪廓，以作為drlse模型的初始形狀；二是在基于drlse模型方法提取得到的連續的面部軟組織輪廓的基礎之上，利用拐點檢測的方法，得到連續的鼻子和額頭軟組織輪廓曲線，并提出了迭代多項式曲線擬合的算法來校正鼻子與額頭連接處的輪廓曲線，最終提取到了連續且較精確的鼻子和額頭軟組織輪廓曲線；本發明提出的方法可適用于類似圖像中目標輪廓的檢測。

其次，利用步驟2中的方法，可快速地對圖像配準問題中的幾何變換模型參數給出粗略的估計。然后，基于步驟2得到的幾何變換模型參數的粗估計，利用步驟3的方法，可以進一步更加精確地估計幾何變換模型的參數。最后，步驟4綜合了由粗到精的結果，得到了最終的幾何變換模型參數，利用該參數對待配準圖像(側位x線片)進行重采樣與變換，并與彩色照片疊加得到融合圖像。本發明提出的由粗到精的圖像配準方法，由于綜合利用了標志點特征和輪廓曲線特征，因此相比于單一基于點特征的圖像配準方法的配準精度要高；而由于建立在粗配準結果的基礎之上，且將開曲線進行了粗匹配，因此相比于單一基于一致點漂移算法的圖像配準方法的配準精度要高，且算法復雜度較低；該方法可適用于具有相似目標輪廓或開曲線特征的圖像配準領域。

附圖說明

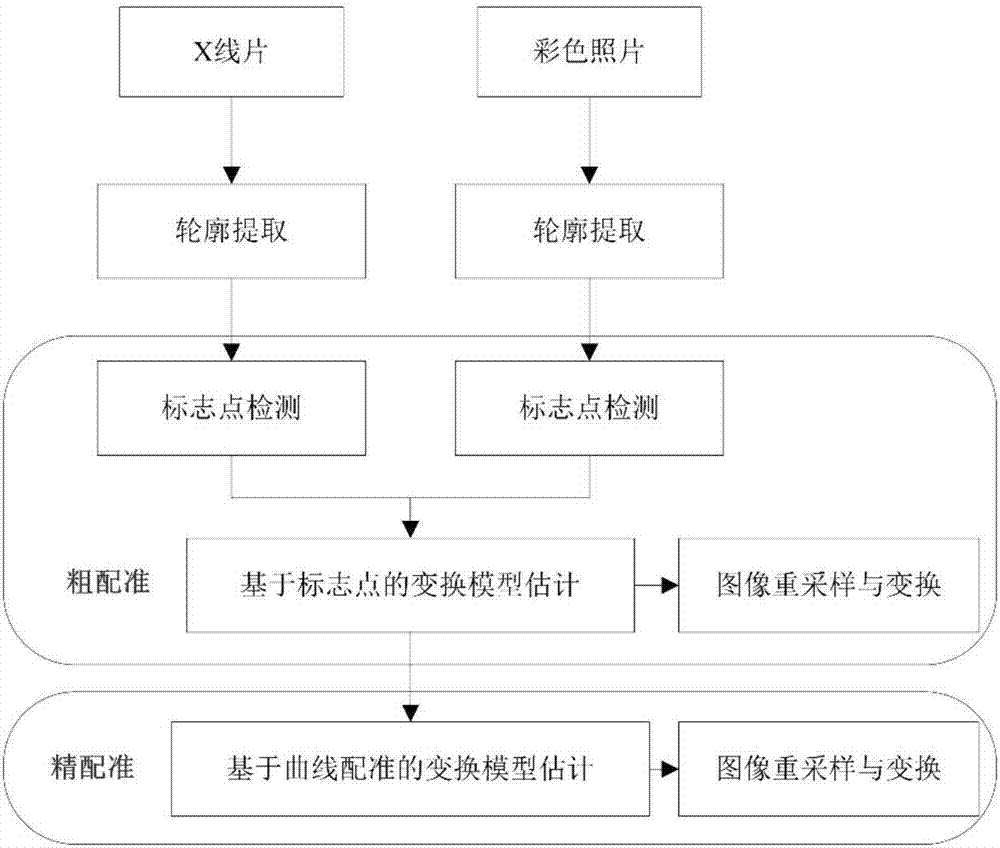

圖1為本發明實施例的基于輪廓特征由粗到精的側位x線片和彩色照片的圖像配準方法流程示意圖；

圖2為本發明實施例的鼻子和前額的軟組織輪廓曲線的特征提取方法示意圖；

圖3為本發明實施例定義的曲率角度α。

具體實施方式

下面結合附圖并舉實施例，對本發明進行詳細敘述。應當理解，此處所描述的具體實施例僅用于解釋本發明，并不限定本發明。

圖1是本發明具體實施方式中基于輪廓特征由粗到精的側位x線片和彩色照片的圖像配準方法的流程圖，具體包括如下步驟：

步驟1：利用分層輪廓特征提取方法分別從同一患者頭部的側位x線片和彩色照片中提取出兩條鼻子和前額的軟組織輪廓曲線，具體算法流程如圖2所示。

步驟11：利用基于歸一化互相關系數的模板匹配方法，對于標尺定位，根據標尺的位置和圖像尺寸信息在x線片中提取包含面部軟組織結構的roi；利用gamma校正和直方圖拉伸的方法先后對roi和彩色照片做預處理，增強圖像對比度；

步驟12：再利用canny算法分別提取roi和彩色照片中的邊緣特征，根據x線片中標尺位置信息剔除標尺的邊緣點以及標尺鄰域內的邊緣點；

步驟13：根據面部軟組織結構邊緣的鄰域灰度分布特性，剔除步驟12的彩色照片和已經去除標尺的側位x線片的邊緣特征中的噪聲邊緣，具體的：

如果以面部軟組織邊緣為中心沿x軸方向的像素灰度分布特征表現為下降沿，則保留該邊緣；否則該邊緣為噪聲邊緣并被剔除；

步驟14：在剔除噪聲邊緣后的感興趣區域和彩色照片中提取側位面部軟組織的輪廓曲線，具體為：

distance(point1,point2)＜thresh1

sum(pixels)＜thresh2

其中，pixels表示曲線段端點point1與point2之間的矩形區域內邊緣上像素點，thresh1和thresh2表示設定的閾值。該準則可描述為：若兩個曲線段端點的距離小于某個閾值且它們之間的矩形區域內邊緣像素的數目小于某個閾值，則用直線段連接這兩個曲線段端點。最后，在感興趣區域roi和彩色照片中分別得到一條較粗糙但連續的側位面部軟組織輪廓曲線。

步驟15：將上一步得到的側位面部軟組織輪廓曲線初始化drlse模型中的水平集函數φ0，drlse模型可表示為下列公式

其中，為實數定義域ω上的水平集函數，μ＞0是一個常數，且εext(φ)是外部能量函數。水平集正則項rp(φ)定義為

其中，能量密度函數定義為

為了滿足當水平集函數φ位于側位面部軟組織輪廓時達到最小值的條件，設計能量函數

其中，λ＞0是的系數，g為邊緣指示函數，定義為

gσ為標準誤差為σ的高斯核，為邊緣能量函數，它的值可以通過計算沿著零水平輪廓φ對函數g的線積分而得到，如下式。

其中，δ是狄拉克函數，可近似地表示為平滑函數δε，如下式。

其中，ε通常設置為1.5。給定初始化水平集函數φ(x,0)＝φ0(x)，通過下式可以求得最小化能量函數的解。

即，利用drlse模型的方法，進一步提取到光滑連續且更加準確的側位面部軟組織輪廓。

步驟16：在步驟15得到的側位面部軟組織輪廓曲線上檢測拐點，具體為:

步驟161：首先，在側位面部軟組織輪廓曲線上找出橫坐標值最大的像素點即鼻尖點；

步驟162：然后，由鼻尖點出發向上跟蹤側位面部軟組織輪廓曲線，并計算鼻尖點以上部分的側位面部軟組織輪廓曲線的曲率角度，得到一維曲率角度分布圖a；由鼻尖點出發向下跟蹤側位面部軟組織輪廓曲線，并計算鼻尖點以下部分的側位面部軟組織輪廓曲線的曲率角度，得到一維曲率角度分布圖b；其中，根據下列公式定義曲率角度α，如圖3所示。

其中，o、a和b為側位面部軟組織輪廓曲線上三個不同的像素點，且r為半徑閾值，由此，繪制出兩幅一維曲率角度分布圖；

步驟163：分別設定恰當?shù)母唛撝祎hresh_high和低閾值thresh_low，先在一維曲率角度分布圖a和一維曲率角度分布圖b中找出所有高于thresh_high的極大值點，然后在每?jī)蓚€(gè)極大值點之間尋找低于thresh_low的最小值點；由鼻尖點出發，向上跟蹤一維曲率角度分布圖a，得到的前兩個最小值點就是要檢測的拐點，向下跟蹤一維曲率角度分布圖b，得到的第一個最小值點就是要檢測的拐點；

步驟17：最后，根據鼻尖點和三個拐點，從步驟15得到的兩條側位面部軟組織輪廓曲線上分別截取出兩條鼻子和前額部位的軟組織輪廓曲線。

步驟18：由于拍攝側位x線片時標尺緊貼著患者的鼻根處，因此鼻根點附近的輪廓曲線出現向左側偏移的現象，為了校正該位置的輪廓曲線，對上一步得到的鼻子和前額的軟組織輪廓曲線進行迭代多項式曲線擬合，得到更加合理又精確的鼻子和前額的軟組織輪廓曲線，其中，側位x線片的鼻子和前額的軟組織輪廓曲線為la，彩色照片的鼻子和前額的軟組織輪廓曲線為lb，其中，迭代多項式曲線擬合算法的具體步驟如下：

(1)初始的鼻子和前額軟組織輪廓曲線c0，應用多項式曲線擬合得到新的輪廓曲線c1；

(2)計算c0上點(x0(i),y0(i))與c1上點(x1(i),y1(i))的距離

(3)如果且y1(i)＞y0(i)，則y1(i):＝y(tǒng)0(i)，即更新曲線c0；

(4)對于(3)更新后的c0再次進行曲線擬合，得到新的曲線c1；

(5)計算c0上點(x0(i),y0(i))與c1上點(x1(i),y1(i))的距離

(6)定義和之間的絕對距離diff_dist，即若diff_dist＜ε，則收斂；否則且重復步驟(3)到(6)直至收斂。

步驟2：在提取到的鼻子和前額軟組織輪廓曲線上檢測出4對標志點，根據這4對標志點并利用最小二乘法估計相似變換模型的參數，即粗配準結果；

步驟21：分別將步驟1中從側位x線片和彩色照片中提取到的兩條精確的鼻子和前額軟組織輪廓曲線進行橫縱坐標的交換。

步驟22：分別在步驟21中經橫縱坐標交換后的兩條鼻子和前額軟組織輪廓曲線上均檢測出兩個極大值點和一個極小值點，作為三個標志點，其中縱坐標值較大的一個極大值點就是鼻尖點，縱坐標值較小的一個極大值點就是額點，極小值點就是軟組織鼻根點。

步驟23：取鼻尖點和軟組織鼻根點的中點為第四個標志點。

步驟24：將兩條鼻子和前額軟組織輪廓曲線上的四個標志點各自兩兩對應，組成四對標志點；然后根據這四對標志點，利用最小二乘法估計粗配準相似變換模型的參數τ0(s,θ,tx,ty)，其中，s為尺度因子，θ為旋轉角度，tx和ty分別為x、y方向的偏移量,且坐標系原點在側位x線片和彩色照片的左上角，且x方向沿原點指向右上角，y方向沿原點指向左下角。

步驟3：根據粗配準結果τ0(s,θ,tx,ty)對x線片上提取到的鼻子和前額的軟組織輪廓曲線la進行相似變換得到曲線la*，利用cpd(coherentpointdrift)一致點漂移算法對x線片上變換后的鼻子和前額輪廓曲線la*和彩色照片上提取到的鼻子和前額輪廓曲線進行曲線lb配準，估計出精配準相似變換模型的參數，具體的：

步驟31：根據步驟2得到的相似變換模型參數τ0(s,θ,tx,ty)對側位x線片中提取到的鼻子和前額的軟組織輪廓曲線la進行相似變換得到曲線la*，公式如下：

其中，γ為幾何變換模型，(x，y)為側位x線片中像素坐標，(x’，y’)為相似變換后像素坐標；

步驟32：將步驟31變換后的側位x線片中的鼻子和前額的軟組織輪廓曲線la*與步驟1得到的彩色照片中提取到的鼻子和前額的軟組織輪廓曲線lb進行對齊，分別截取兩條曲線在坐標軸中存在相互重疊區間的曲線段，其中側位x線片中的曲線段構成一條粗匹配的鼻子和前額軟組織輪廓曲線，彩色照片中的曲線段構成另一條粗匹配的鼻子和前額軟組織輪廓曲線；

步驟33：一致點漂移算法(cpd，coherentpointdrift)的核心思想就是用高斯混合模型擬合給定點集，并通過約束高斯混合模型中心作為一個整體漂移至另一個點集，從而保持給定點集原有的拓?fù)浣Y(jié)構。其中，利用最大化高斯混合模型后驗概率的優化算法，實現對兩個點集的配準并得到它們的對應關系。該方法常用于閉合圖形上邊界點集的配準。本發明將一致點漂移算法運用于開曲線的配準，首先，假設x為粗匹配后彩色照片中鼻子和前額軟組織輪廓曲線上的點集，y為粗匹配后x線片中鼻子和前額軟組織輪廓曲線上的點集，定義目標函數q

滿足條件

θ^tθ＝ι,det(θ)＝1

其中，(當且僅當ω＝0時n＝np，且n,m是點集中點的數量)，pold為高斯混合模型的后驗概率，計算公式為

其中，參數ω(0≤ω≤1)表示點集中噪聲的比重。然后，利用em算法最小化目標函數q，可以估計出變換模型的參數τ和方差σ²。

由此，利用一致點漂移算法對步驟32得到的粗匹配后x線片中的鼻子和前額軟組織輪廓曲線la*和彩色照片中提取到的鼻子和前額軟組織輪廓曲線lb進行曲線配準，估計出新的精配準相似變換模型的參數τ1(s,θ,tx,ty)。

步驟4：綜上所述，步驟2得到的相似變換模型參數τ0(s,θ,tx,ty)可以表示為

步驟3得到的相似變換模型的參數τ1(s,θ,tx,ty)可以表示為

通過解方程組可以得到最終的相似變換模型的參數τ(s,θ,tx,ty)，即精配準結果。最后，根據相似變換模型的參數τ(s,θ,tx,ty)，并利用線性插值算法對側位x線片進行圖像重采樣與變換，并與彩色照片疊加得到融合圖像。

自此，就實現了基于輪廓特征由粗到精的側位x線片和彩色照片的圖像配準的全部過程。當然，本發明還可有其他多種實施例，在不背離本發明精神及其實質的情況下，熟悉本領域的技術人員當可根據本發明作出各種相應的改變和變形，但這些相應的改變和變形都應屬于本發明所附的權利要求的保護范圍。
