本發明涉及存儲數據校驗領域，具體涉及一種全新的磁盤數據校驗方法。該數據校驗方法通過存儲設置的raid類別來區分，不必局限于raid種別，主要實現方式是采用三重數據校驗的方法對數據進行校驗，同時采用全局熱備，將熱備盤打散存放在各個磁盤上，使得數據校驗更準確，數據更安全，重構速度更快。

背景技術：

隨著服務器在企業的應用越來越廣泛，數據安全，數據存儲，數據恢復，存儲速度等方面對企業用戶來說越來越重要，而raid卡在此過程中起著至關重要的作用。raid(磁盤陣列redundantarraysofindependentdisks，raid)是一種把多塊獨立的硬盤(物理硬盤)按不同的方式組合起來形成一個硬盤組(邏輯硬盤)，從而提供比單個硬盤更高的存儲性能與數據備份能力的技術。raid特色是n塊硬盤同時讀取速度加快及提供容錯性。根據磁盤陳列的不同組合方式，可以將raid分為不同級別。級別并不代表技術高低，選擇哪一種raidlevel的產品純視用戶的操作環境及應用而定，與級別高低沒有必然關系。

raid擴大了存儲能力可由多個硬盤組成容量巨大的存儲空間，并且降低了單位容量的成本，市場上最大容量的硬盤每兆容量的價格要大大高于普及型硬盤，因此采用多個普及型硬盤組成的陣列其單位價格要低得多。提高了存儲速度單個硬盤速度的提高均受到各個時期的技術條件限制，要更進一步往往是很困難的，而使用raid，則可以讓多個硬盤同時分攤數據的讀或?qū)懖僮鳎虼苏w速度有成倍地提高?？煽啃苑矫?，raid系統可以使用兩組硬盤同步完成鏡像存儲，這種安全措施對于網絡服務器來說非常最重要。

raid控制器的一個關鍵功能就是容錯處理。容錯陣列中如有單塊硬盤出錯，不會影響到整體的繼續使用，高級raid控制器還具有拯救數據功能。raid3是最常使用的硬盤陣列技術。raid3至少需要3個硬盤。raid3的總?cè)萘繛楦鱾€硬盤容量之和減去一塊硬盤的容量。應用此技術，數據被分條存儲在多個磁盤內。另外，會產生奇偶校驗，并一并存儲在磁盤內.使用raid3，數據知識塊會比平均i/o大小來的小的多，同時磁盤主軸會被同步，以便提高數據傳送的帶寬。由于使用奇偶校驗，raid3的數據條帶可以抵抗其中的一個磁盤出錯而不丟失任何信息。raid3對于大量的連續數據可提供很好的傳輸率，但對于隨機數據，奇偶盤會成為寫操作的瓶頸。利用單獨的校驗盤來保護數據雖然沒有鏡像的安全性高，但是硬盤利用率得到了很大的提高，為(n-1)/n。

raid5和raid3極為相似，都是數據分條，奇偶校驗產生冗余。但是，它不采用一個固定的硬盤來存儲奇偶校驗值，所有數據和校驗值都分布在所有硬盤上。raid5最大的好處是在一塊盤掉線的情況下，raid照常工作，相對于raid0必須每一塊盤都正常才可以正常工作的狀況容錯性能更好。raid5把數據和相對應的奇偶校驗信息存儲到組成raid5的各個磁盤上，并且奇偶校驗信息和相對應的數據分別存儲于不同的磁盤上，其中任意n-1塊磁盤上都存儲完整的數據，也就是說有相當于一塊磁盤容量的空間用于存儲奇偶校驗信息。因此當raid5的一個磁盤發生損壞后，不會影響數據的完整性，從而保證了數據安全。當損壞的磁盤被替換后，raid還會自動利用剩下奇偶校驗信息去重建此磁盤上的數據，來保持raid5的高可靠性。

傳統存儲數據校驗方法是基于存儲設置時，選用磁盤所做的raid種別而定，如上所述，不同raid種別數據的校驗方法也有所區別，且熱備盤的設置一般是獨立于raid盤之外，這樣的設置雖然安全但是在磁盤發生故障時，重構時間延長。

針對上述問題，本申請發明一種全新的磁盤數據校驗方法，該校驗方法是將存儲的磁盤建成一個整體的raid，不需要用戶自己設置。在存儲的整體raid中，采用三重數據校驗的方法對數據進行校驗，同時采用全局熱備，將熱備盤打散存放在各個磁盤上，而不是傳統的設置一個或多個熱備盤的方法。

技術實現要素：

本申請所述的數據校驗方法簡單的說就是三層數據校驗：

將存儲設備中所有的磁盤放到一個整體的raid之中，將數據存放分散到每一個磁盤之上。

在每一個磁盤上都設有數據區(data)、校驗區(parity)和熱備區(spare)。

校驗區分三層存儲在于每一個磁盤之上，寫入磁盤的數據都會對元數據進行奇偶校驗。

元數據(metadata)，又稱中介數據、中繼數據，為描述數據的數據(dataaboutdata)，主要是描述數據屬性(property)的信息，用來支持如指示存儲位置、歷史數據、資源查找、文件記錄等功能。元數據算是一種電子式目錄，為了達到編制目錄的目的，必須在描述并收藏數據的內容或特色，進而達成協助數據檢索的目的。在本申請發明的校驗方法中，對每個寫入的數據都會進行元數據的奇偶校驗。

假如一套存儲有24個磁盤，一般會設有20個數據盤，三個校驗盤以及一個熱備盤，而按照本申請所發明的數據校驗方法，這些區域會平均打散存在于每個磁盤之上，并不是集中單獨存在。

具體地，本申請請求保護一種全新的磁盤數據校驗方法，其特征在于該數據校驗方法具體包括：在存儲設備上的每一個磁盤都設置數據區d、校驗區p、和熱備區s；校驗區p由p、q、r三層組成；每個數據d寫入時都會進行元數據的奇偶校驗。

如上所述的全新的磁盤數據校驗方法，其特征還在于，熱備盤是打散存放在各個磁盤上。

如上所述的全新的磁盤數據校驗方法，其特征還在于，數據重建時僅重建磁盤上的損壞數據塊，未發生錯誤的區域直接使用拷貝方式將數據塊復制到熱備盤。

附圖說明

圖1、設有12塊磁盤的存儲裝置示意圖

圖2、磁盤數據區、校驗區和熱備區的分布圖

圖3、元數據的奇偶校驗示意圖

具體實施方式

本申請發明一種全新的磁盤數據校驗方法，主要實現方式是采用三重數據校驗的方法對數據進行校驗，同時采用全局熱備，將熱備盤打散存放在各個磁盤上。

下面將結合附圖對本發明所述的實施例做進一步地詳細描述：

圖1所示為一個有12塊磁盤存儲設備；

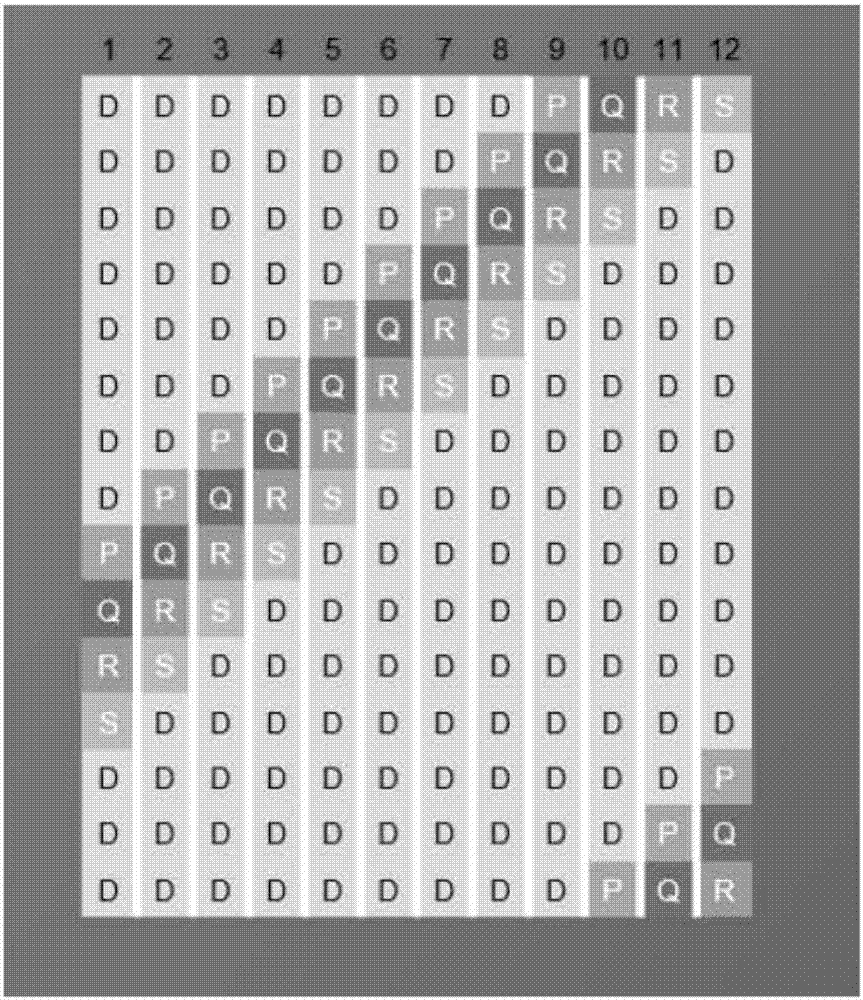

圖2所示為按本發明所述方法，在存儲設備上不同的磁盤上都設置數據區d、校驗區p、和熱備區s。

圖3中，校驗區p具體由p、q、r三層組成，對每個寫入的數據d都會進行元數據的奇偶校驗。

本申請發明的數據校驗方法支持快速數據重建：

重建時僅重建磁盤上的損壞數據塊，未發生錯誤的區域直接使用拷貝方式將數據塊復制到熱備盤，這種重建方式相比于傳統raid機制，可明顯降低重建過程對raid組性能造成的影響。

顯而易見地，附圖中所示的僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的技術方案，都屬于本發明保護的范圍。

本申請發明的全新的算法和三重數據校驗方法，可以提供更高的數據安全機制，允許在同一個磁盤組中任意三塊磁盤出現整盤物理故障(加熱備盤可以同時壞四塊)時，存儲依然可以正常運行，數據不受任何影響。數據不丟失，業務不中斷，繼續為前端應用提供支持。在更換三塊新磁盤后，及時支持并行重建。

本發明所述的數據校驗方法技術效果顯著，在實踐中應用廣泛。
