本發明屬于機床加工顫振識別
技術領域：
，涉及一種基于變分模態分解和能量熵的銑削顫振識別方法。
背景技術：

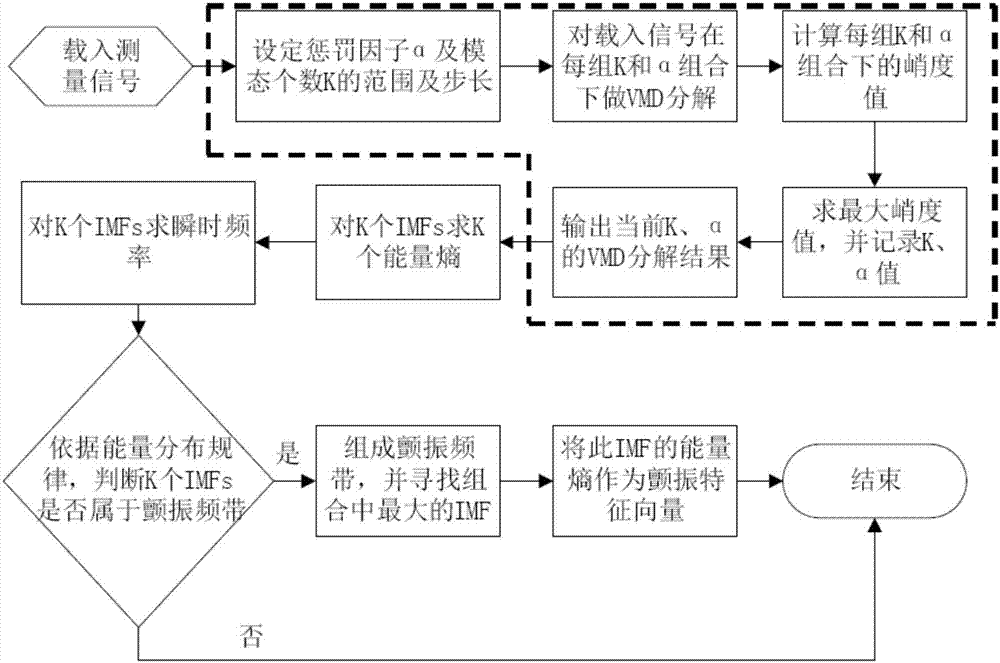

：為了提高材料切除率和減小切削力，高速銑削加工被廣泛地應用在航空航天工業中。機床顫振源于切屑形成中的自激機理，刀具-工件系統的某個模態最初被切削力激勵，在接近但不等于加工系統主結構頻率處產生顫振。顫振會降低表面質量、生產效率，也會造成刀具的磨損。對于加工工藝系統的顫振問題，很多學者已經提出顫振穩定性預測、識別、抑制等方法，但對于機床操作者來說，顫振預測的方法很難得到有效實施，因此，為了實現零件的高效、高精加工，研究顫振識別技術變得重要。智能加工和智能機床是智能制造的重要內容，研究銑削過程中的在線顫振識別技術也對實現智能制造具有重要意義。顫振特征提取是在線顫振識別的關鍵技術，而實現顫振的特征提取前提是準確確定顫振頻帶。早期顫振識別允許操作者干預加工過程和避免顫振對工藝系統的破壞。近年來，針對顫振識別的研究已經廣泛的展開。變分模態分解是2014年由dragomiretskiy等提出一種新的非遞歸式信號處理方法。vmd一經提出，便在不同的領域得到了應用。有文獻指出，vmd方法更能準確提取特征。wang利用vmd、經驗小波變換、集合平均模態分解、經驗?zāi)B(tài)分解等四種方法對頻譜信號進行提取，結果表明vmd在信號分析的優勢。vmd方法在特征提取中得到了廣泛的應用，但是很少文獻將vmd方法用于銑削過程中顫振特征的提取上。盡管vmd的理論基礎扎實，分解效果較好，但vmd對信號進行分解時，模態個數k和懲罰因子的選擇通常依據經驗進行選擇，vmd分解的效果不佳。銑削過程中，伴隨著能量的轉移。穩定切削階段，能量被消耗在主頻及其諧頻上，當切削狀況發生惡化時，隨著顫振頻率幅值的增大，能量被消耗在顫振頻帶上。熵指的是體系的混亂的程度，能量熵是熵在能量域的延伸。當銑削過程發生顫振時，能量熵會增大。所以，基于能量熵隨頻率的變化來表明切削階段是否發生顫振是可行和有效的方法。但目前通常選取整個信號的能量熵作為顫振特征，沒有真正意義上提取到顫振頻帶和顫振特征向量。綜上所述，亟需一種自動選取vmd參數，基于能量熵來提取顫振特征向量的銑削顫振識別方法。技術實現要素：(一)要解決的技術問題為了解決現有技術的上述問題，本發明提供一種自動選取vmd參數，基于能量熵來提取顫振特征向量的銑削顫振識別方法。(二)技術方案為了達到上述目的，本發明采用的主要技術方案包括：一種基于變分模態分解和能量熵的銑削顫振識別方法，包括以下步驟：s1、建立vmd數學模型；s2、建立能量熵的數學模型；s3、進行分別代表穩定切削、微弱顫振及嚴重顫振三種切削狀態的三組銑槽加工實驗，通過測力儀來獲取三組銑削力信號；s4、對三組銑削力信號進行fft分析，證明三組銑削力信號分別代表加工處于穩定切削、微弱顫振及嚴重顫振狀態；s5、通過基于峭度值的vmd參數自動選取方法確定vmd分解的最佳模態個數k和懲罰因子α；s6、求解多個imf的瞬時頻率并確定銑削顫振特征頻帶；s7、采用錘擊實驗來獲取刀具模態；s8、采用基于能量熵的方法對每個imf提取顫振特征向量。根據本發明，所述步驟s1包括以下步驟：s11、定義imf為一個調幅調頻信號；s12、構造變分問題；s13、得到每個imf的解析信號，并得到其單邊頻譜；s14、將每個imf的頻譜調制到相應的基頻帶；s15、通過平方范數估計出各imf的帶寬；s16、求取約束變分模型的最優解；s17、采用admm解決步驟s12的變分問題；s18、解得中心頻率的更新方法。根據本發明，所述步驟s2包括以下步驟：s21、求得每個imf的能量；s22、基于香農熵定義vmd的imf的能量熵。根據本發明，所述步驟s5包括以下步驟：s51、引入峭度；s52、將峭度引入銑削顫振；s53、選定懲罰因子α及模態個數k的范圍及步長；s54、在每種k和α的組合下，利用vmd對銑削力信號進行多次分解，將每次vmd獲得的n個imf相加，得到該次vmd后的重組信號；s55、計算多個重組信號的峭度值，并保存最大的峭度值和記錄此時的懲罰因子α和模態個數k。根據本發明，所述步驟s8具體為：s81、結合fft分析和瞬時頻率，對各個imf進行判斷，判斷各個imf是否為顫振頻帶，若是，選最大能量熵的imf作為顫振特征向量，否則此imf不能作為顫振特征向量。根據本發明，所述步驟s54中的重組信號個數為380。根據本發明，所述步驟s55中的最大的峭度值為4744，取最大的峭度值時的模態個數k為13，懲罰因子α為4200。(三)有益效果本發明可以基于峭度值自動選取vmd參數，解決了現有采用vmd分解時獲得的模態個數k和懲罰因子α需憑經驗設定，導致vmd分解效果不佳的問題，大大提高了vmd分解的效果；在最佳模態個數k和懲罰因子α的參數組合下對信號進行vmd分解得到各本征模態函數(imf)，當銑削過程中發生顫振時，能量向顫振頻帶轉移，為準確確定顫振頻帶，采用基于能量熵對每個imf提取顫振特征向量的方法，真正意義上提取到了顫振特征向量，不僅理論基礎扎實，而且可以實現自動識別顫振，準確有效地提取顫振特征，為銑削顫振特征提取提供了新的手段，對實現智能加工有重要意義。附圖說明圖1為本發明具體實施方式中基于vmd和能量熵的銑削顫振識別方法的流程圖；圖2為三組時域和頻域切削力分析圖，其中，(a)第1組切削參數下；(b)第2組切削參數下；(c)第3組切削參數下；圖3為不同k和α組合下的峭度三維圖；圖4為第三組信號vmd后的各imf的瞬時頻率；圖5為三組信號在k＝13、α＝13號在時的各imf的能量及能量熵值。具體實施方式為了更好的解釋本發明，以便于理解，下面通過具體實施方式，對本發明作詳細描述。具體實施方式一種基于vmd和能量熵的銑削顫振識別方法，如圖1所示，包括以下步驟：s1：建立vmd數學模型。本實施方式中，vmd基于變分問題來求解本征模態函數(imf)。imf是具有一定寬度的頻帶。變分問題是求泛函的極值問題。為解決變分問題，利用乘法算子交替方向法不斷更新各imf及其中心頻率，限制條件是其帶寬之和為最小。然后將解得的imf解調到相應的基頻帶，最終提取各個imf及相應的中心頻率。vmd具有兩個重要的分解參數：模態個數k和懲罰因子α。vmd算法的目標是通過構造并求解約束變分問題，將原始信號分解為k個imf分量。s11、定義imf為一個調幅調頻信號。本實施方式中，定義imf為一個調幅調頻信號，其表達式為：其中，ak(t)為uk(t)的瞬時幅值，wk(t)為rk(t)的瞬時頻率：其中，ak(t)及wk(t)相對于相位來說是緩變的，即在[t-δ，t+δ]的間隔范圍內uk(t)可以看作是一個幅值為ak(t)、頻率為wk(t)的諧波信號。s12、構造變分問題。本實施方式中，vmd算法中將變分問題描述為：在約束條件為各imf之和等于輸入信號f下，尋求k個imf使得每個imf的估計帶寬之和最小，將每個imf的頻譜調制到相應的基頻帶。s13、得到每個imf的解析信號，并得到其單邊頻譜。本實施方式中，通過hilbert變換，得到每個imf的解析信號，并得到其單邊頻譜：s14、將每個imf的頻譜調制到相應的基頻帶。本實施方式中，通過加入指數項調整各imf估計的中心頻率，將每個imf的頻譜調制到相應的基頻帶：s15、通過平方范數估計出各imf的帶寬。本實施方式中，通過平方范數來估計出各imf的帶寬，如果將原始信號y(t)分解為k個imf分量，則對應的約束變分模型表達式如下：其中，{uk}＝{u1,....,uk}代表vmd分解得到的k個imf分量；{wk}＝{w1,....,wk}表示各imf分量的頻率中心。s16、求取約束變分模型的最優解。本實施方式中，為求取約束變分模型的最優解，vmd通過引入二次懲罰因子α和lagrange算子λ(t)，將待求解的約束性變分問題轉變?yōu)榉羌s束性變分問題，其中二次懲罰因子α可保證信號的重構精度。s17、采用乘法算子交替方向法解決步驟s12的變分問題。本實施方式中，采用admm解決步驟s12的變分問題，通過交替更新λn+1尋求擴展lagrange表達式的解。得到待求解的二次優化問題解為：s18、解得中心頻率的更新方法。本實施方式中，解得中心頻率的更新方法：其中，相當于當前剩余量的維納濾波，為當前imf功率譜的中心。s2、建立能量熵的數學模型。本實施方式中，熵(entropy)指的是體系的混亂的程度，能量熵是熵在能量域的延伸。當銑削過程發生顫振時，能量熵會增大。所以，基于能量熵和頻率的變化來表明切削階段是否發生顫振是可行和有效的方法。s21、求得每個imf的能量。本實施方式中，設vmd分解后的各imf分別為u1(t)、u2(t)、…un(t)，代表從低到高的頻帶，則每個imf的能量如下：其中，ri分別代表vmd的imf的能量，由于各imf的正交性，故原信號的能量可以用各imf的能量之和表示。s22、基于香農熵定義vmd的imf的能量熵。本實施方式中，基于香農熵定義vmd的imf的能量熵為：ti＝ri/r表示每個vmd分解后的imf的能量占整個信號能量的百分比。其中，r＝{r1、r2、…rn}構成了vmd分解部分的能量在頻域上的分布。s3、進行分別代表穩定切削、微弱顫振及嚴重顫振三種切削狀態的三組銑槽加工實驗，通過測力儀來獲取三組銑削力信號。本實施方式中，進行三組銑槽加工實驗，通過測力儀來獲取銑削過程中銑削力信號。三組銑槽加工實驗分別代表三種不同切削狀態：穩定切削、輕微顫振、嚴重顫振。本實施方式中，采用沈陽中捷機床廠的四軸數控機床th5650，銑刀直徑d＝10mm，齒數n＝2，鋁合金方塊尺寸為100mm×50mm×50mm。采用切削力信號來識別顫振，測力儀kistler9257b采集x、y、z三向力信號，整個切削過程是在干銑削條件下進行。測力儀用固定板固定在工作臺上，工件通過虎鉗夾持。設置測力儀采樣頻率fs＝2000hz。其加工參數如表1所示：表1切削參數s4、為說明三組力信號的頻率組成，對三組銑削力信號進行快速傅里葉分析，證明三組銑削力信號分別代表加工處于穩定切削、微弱顫振及嚴重顫振狀態。本實施方式中，三組力信號及fft分析如圖2所示：第1組切削參數下，力的幅值在區間[-150，150]上，第2組切削參數下，力的幅值在區間[-250，250]上，第3組切削參數下，力的幅值在區間[-250，400]上，可知隨軸向切深的增加，時域切削力的幅值增大。本實施方式中，實驗中采用n＝1000r/min，故主頻f＝n/60＝16.67hz，而刀齒通過頻率ftooth＝2×f＝33.34hz，頻域圖中用等間隔的淺細實線來表示主頻及其倍頻。本實施方式中，頻譜圖中可以看出，當在第1組切削參數下即軸向切深ap＝0.5mm時，系統較大幅值的頻率主要集中在刀齒通過頻率及其倍頻上，表明此切削過程處于穩定切削；當在第2組切削參數下即軸向切深ap＝0.7mm時，系統較大幅值的頻率還是出現在主頻的倍頻處，但也出現了其他較大幅值的頻率，圖中黑色圓圈放大后顯示，較大幅值的頻率點沒有和淺細實線重合，說明系統的能量向這些頻率點轉移，系統出現微弱顫振；當在第3組切削參數下即軸向切深ap＝1mm時，系統較大幅值的頻率不再出現在主頻的倍頻處，圖中黑色圓圈放大后顯示，較大幅值的頻率點沒有和淺細實線重合，說明系統的能量主要集中在這些頻率點，系統出現嚴重顫振。s5、通過基于峭度值的vmd參數自動選取方法確定vmd分解的最佳模態個數k和懲罰因子α。本實施方式中，當銑削過程中發生顫振時，信號中大幅值的概率密度增加，信號幅值的分布偏離正態分布，峭度值增大，故把峭度值作為vmd分解參數選取的指標。s51、引入峭度。本實施方式中，峭度(kurtosis)是反映信號分布特性的數值統計量，是歸一化的4階中心矩，對于離散數據，峭度定義為：其中，xi為信號值，為信號均值，n為采樣長度，σi為標準差。s52、將峭度引入銑削顫振。本實施方式中，銑削過程中，顫振的發生伴隨著信號幅值的增大。峭度值越大，說明信號幅值增長較大，表明在銑削過程中發生了顫振。s53、選定懲罰因子α及模態個數k的范圍及步長。本實施方式中，選定懲罰因子α及模態個數k的范圍及步長，設[sα，lα]和tα分別表示α的范圍和步長，[sk，lk]和tk分別表示k的范圍和步長，則影響參數α和k共有種組合形式。本實施方式中，對第3組力信號采用vmd分解，選定懲罰因子α的[sα，lα]和tα分別為[200，2000]和100，模態個數k的[sk，lk]和tk分別為[1，20]和1。s54、在每種k和α的組合下，利用vmd對銑削力信號進行多次分解，將每次vmd獲得的n個imf相加，得到該次vmd后的重組信號。本實施方式中，共有19x20＝380種組合，對信號進行380次vmd分解。vmd分解時，如果模態個數k＝n(其中n＝1，....20)，則可以獲得n個imf。如果把n個imf相加，得到的和就是vmd分解后的重組信號。s55、計算380個重組信號的峭度值，并保存最大的峭度值和記錄此時的懲罰因子α和模態個數k。本實施方式中，對380個重組信號計算峭度值，通過matlab畫出380個k和α組合下的峭度值，如圖3所示，從圖3中可以看出，最大峭度為4744，此時模態個數k＝13，懲罰因子α＝4200。峭度值最大的重組信號說明信號幅值的分布嚴重偏離正態分布，最能體現顫振的影響，故此組合(k，α)＝(13，4200)為最佳分解組合。s6、在最佳模態個數k＝13和懲罰因子α＝4200組合下對力信號進行vmd分解，求解13個imf的瞬時頻率并確定銑削顫振特征頻帶。本實施方式中，因?yàn)槟B(tài)個數k＝13，所以共獲得13個imf。本實施方式中，瞬時頻率不僅能定位各頻率發生的時間，也能表明各imf的頻率組成。為表明各imf的頻率組成，對每個imf求瞬時頻率。本實施方式中，瞬時頻率的求解過程如下：設解析信號為：則瞬時幅度為：a(t)＝±|x(t)|(12)則瞬時相位為：其中，對瞬時相位求一階導數為瞬時頻率：本實施方式中，當imf的瞬時頻率中如果出現了fft(圖2)中的顫振頻率點，則此imf是顫振頻帶。從圖4中可以看出，u1和u2是包含2f和4f的頻帶，u3-u7屬于主頻的諧振頻帶，原信號頻譜中顫振頻率主要集中在[600-800hz]，而u8-u12的頻帶范圍在[600-800hz]，可知u8-u12是顫振特征頻帶，包含顫振頻率。此方法雖能確定顫振特征頻帶，但不利于自動提取顫振特征向量。s7、為進一步確定顫振的發生，依據顫振理論，采用錘擊實驗來獲取刀具模態。本實施方式中，通過fft分析來表明銑削過程中是否發生顫振，缺乏理論依據。顫振理論指出：機床顫振源于切屑形成中的自激機理，刀具-工件系統的某個模態最初被切削力激勵，在接近但不等于加工系統主結構頻率處產生顫振。因此采用錘擊實驗為獲得加工系統主結構頻率。如果力頻譜中存在接近但不等于加工系統主結構頻率的頻率，說明銑削過程發生了顫振。本實施方式中，刀具總長75mm，刀具懸長45mm，沖擊力錘型號為b&k8206-002，靈敏度為0.23mv/n，最大沖擊力22n，諧振頻率722khz，加速度傳感器型號為877a500，靈敏度為10.00mv/g，用cutpro動態信號采集系統來處理信號，usb信號采集器型號為t/o-9233，設定采集頻率范圍是50-5000hz。本實施方式中，將加速度傳感器先后固定在刀具和工件上進行錘擊實驗來獲取刀具和工件的傳遞函數。當固定在刀具上時，傳感器的位置要盡量靠近刀尖部分。本實施方式中，通過力錘模態實驗結果中如表2所示：表2刀具模態參數刀具參數固有頻率阻尼比剛度一階模態695.50.05467.9451×106二階模態9260.02484.6542×106本實施方式中，刀具的第一模態為695.5hz，而第二組和第三組力信號的頻譜圖中，存在著較大幅值的695.5hz頻率。依據顫振理論，說明第二組和第三組力信號中包含顫振信息。s8、為實現自動提取顫振特征向量，采用基于能量熵的方法對每個imf提取顫振特征向量。本實施方式中，針對結合瞬時頻率和fft方法不利于自動提取顫振特征向量，提出基于能量熵的顫振特征向量提取方法。銑削過程處于穩定切削時，能量被消耗在機床主結構的主頻及其諧頻處；當有顫振發生時，能量會向顫振頻帶轉移。本實施方式中，從圖5中可以看出，能量及能量熵的變化趨勢是一致的。當銑削過程處于穩定切削時，能量及能量熵的峰值出現在u2上，而u2對應著刀齒通過頻率所在頻帶；當輕微顫振時，能量及能量熵的峰值出現在u10上，但u1、u2也具有較大的能量及能量熵，說明能量已從主頻及其倍頻處轉移到顫振頻帶；當嚴重顫振時，能量及能量熵的前5個峰值出現在u8、u9、u10、u11、u12上，而u1、u2有較小的能量及能量熵，說明能量值主要集中在顫振頻帶。本實施方式中，u8、u9、u10、u11、u12都可以作為顫振特征向量。為減少顫振特征向量的數量和實現自動提取顫振特征向量，選取所有能量熵中具有最高峰值的u10作為顫振特征向量，其在三組切削實驗下u10的能量熵值如表3所示：表3三組切削實驗下u10的能量熵切削狀態穩定切削(實驗1)輕微顫振(實驗2)嚴重顫振(實驗3)能量熵0.05490.3550.359但需要注意的是：在顫振產生初期，能量主要還是集中在主頻及其倍頻處，所以最大能量熵的imf不一定是顫振頻帶，需要排除imf不屬于主頻帶及其諧頻帶。本實施方式中，當銑削實驗處于穩定切削時，u10的能量熵較小，僅為0.0549；而當銑削中發生輕微顫振時，u10的能量熵增加到0.355；當銑削中發生嚴重顫振時，u10的能量熵略有增加。結果表明，提出的基于vmd和能量熵結合的顫振特征提取方法能準確有效提取顫振特征，為銑削顫振特征提取提供了新的手段。以上結合具體實施方式描述了本發明的技術原理。這些描述只是為了解釋本發明的原理，而不能以任何方式解釋為對本發明保護范圍的限制?；诖颂幍慕忉專绢I(lǐng)域技術人員不需要付出創造性勞動即可聯想到本發明的其它具體實施方式，這些方式都將落入本發明保護范圍之內。當前第1頁12
