本發明涉及一種觸控板，尤其涉及一種發光觸控板。

背景技術：

1、觸控板在電子產品中具有廣大的應用。例如，觸控板可應用在智能手機，以讓使用者可快速執行設定的動作或開啟設定的應用程序。或者，觸控板可應用在筆記本電腦，以取代鼠標功能。

2、而為了進一步提升觸控板的便利性，可在觸控板上設置應用程序圖案。當觸控到應用程序圖案時，系統便會開啟對應的應用程序。然而，對于使用者而言，目前市場上的觸控板在設計上仍有改善的空間。

技術實現思路

1、本發明提供一種發光觸控板，其可提供直覺化的操作功能。

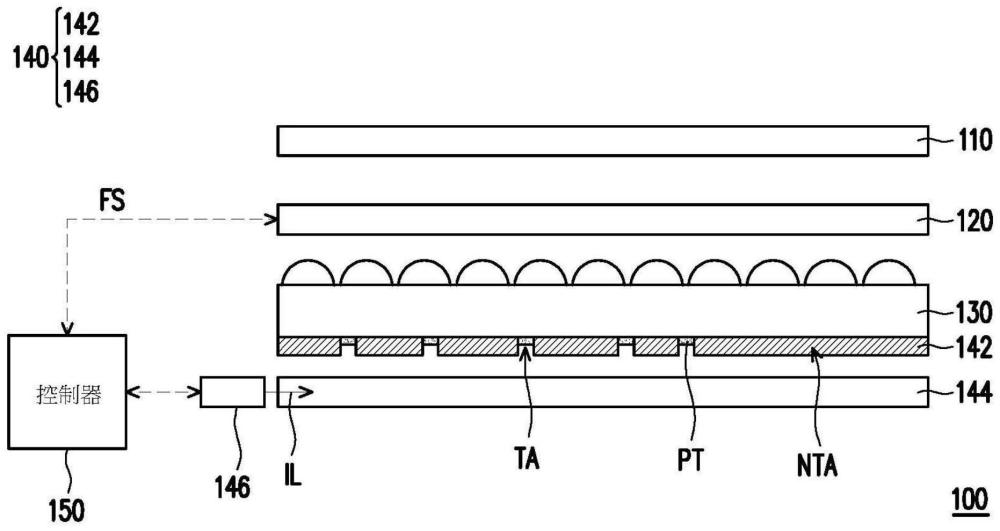

2、本發明的一實施例提供一種發光觸控板，其包括保護層、觸控模塊、透鏡陣列層以及光源模塊。觸控模塊設置在保護層與透鏡陣列層之間。透鏡陣列層設置在觸控模塊與光源模塊之間。光源模塊用以產生多個發光圖案。發光圖案的光穿過透鏡陣列層、觸控模塊及保護層形成多個立體圖像。

3、基于上述，在本發明的一實施例中，發光觸控板通過光源模塊用以產生多個發光圖案，發光圖案的光穿過透鏡陣列層、觸控模塊及保護層形成多個立體圖像。因此，系統可通過發光的方式來呈現立體圖像，使用戶在照明度較低的環境下仍可操作發光觸控板。而且，系統可通過立體圖像來呈現可操作的動作或可開啟的應用程序，因此，可進一步提升使用者使用發光觸控板的適應力。

技術特征：

1.一種發光觸控板，其特征在于，包括：

2.根據權利要求1所述的發光觸控板，其特征在于，還包括：

3.根據權利要求1所述的發光觸控板，其特征在于，所述多個立體圖像的觀看視角小于等于60度。

4.根據權利要求1所述的發光觸控板，其特征在于，所述光源模塊包括：

5.根據權利要求4所述的發光觸控板，其特征在于，所述圖案層具有透光區以及非透光區，所述多個圖案設置在所述透光區。

6.根據權利要求5所述的發光觸控板，其特征在于，所述透光區的透光率小于70％。

7.根據權利要求1所述的發光觸控板，其特征在于，所述光源模塊為顯示模塊。

8.根據權利要求1所述的發光觸控板，其特征在于，所述保護層在相對于所述觸控模塊的一側具有多個不發光圖案。

9.根據權利要求8所述的發光觸控板，其特征在于，還包括：

技術總結
一種發光觸控板，包括保護層、觸控模塊、透鏡陣列層以及光源模塊。觸控模塊設置在保護層與透鏡陣列層之間。透鏡陣列層設置在觸控模塊與光源模塊之間。光源模塊用以產生多個發光圖案。發光圖案的光穿過透鏡陣列層、觸控模塊及保護層形成多個立體圖像。

技術研發人員：邱奕榮,石維國
受保護的技術使用者：宏碁股份有限公司
技術研發日：
技術公布日：2025/4/28
