本發明涉及圖像處理和識別的，具體地，涉及高溫板坯噴印字符識別系統和方法。

背景技術：

1、經過多年的發展，傳統字符識別技術已日臻完善，尤其在穩定光照條件下的固定圖像識別場景中表現卓越，但在高溫板坯生產環境中，新生產的板坯因高溫產生的紅光干擾，使得相機捕獲的板坯號圖像模糊不清，進而嚴重影響了板坯號的識別準確性。因此，解決這一問題對于擴大圖像識別技術在高溫板坯生產等紅光干擾工業場景下的應用至關重要。

2、隨著中國制造業的轉型升級，對于高溫板坯字符識別技術的需求日益增長。中國的鋼鐵企業正在尋求通過自動化和智能化技術來提升生產效率和產品質量，從而降低成本和提高市場競爭力。國內研究機構和高校正在積極開展相關技術的研究，通過機器學習、深度學習、圖像處理等技術，開發能夠在高溫環境下穩定工作的字符識別系統。

3、在全球范圍內，高溫板坯字符識別技術是智能制造和工業自動化領域的一個重要研究方向。發達國家如美國、德國和日本等在這一領域擁有較為成熟的技術和產品。國際上的一些大型鋼鐵企業和自動化設備供應商，已經將高溫板坯字符識別技術應用于生產實踐中，通過實時監控和數據分析，實現了生產過程的優化和質量的提高。

4、在公開號為cn117688162a的專利文獻中公開了一種基于ocr識別的全文檢索方法及系統，將非結構化數據轉化為可檢索的文本數據，實現了待入庫文件的自動錄入以及自動校對，完成對文本內容的全面檢索幫助用戶快速、準確地找到所需的信息，提高信息檢索的效率和準確性。該發明是對傳統文本進行識別，不適用于工業場景。

5、在公開號為cn116824225a的專利文獻中公開了一種基于注意力機制的改進手寫體板坯號識別方法，結合復雜生產場景對手寫體板坯號圖像數據進行預處理，保證模型輸入圖片質量；利用殘差神經網絡模塊提取圖片特征；雙向長短期記憶網絡提取基于圖像的序列特征；最后基于注意力機制捕獲序列內的信息流，對每個字符的特征進行整合形成文本特征向量以預測輸出序列。經過現場測試，實現鋼板表面手寫板號識別任務準確率達到93.49％，結果表明算法可行有效，滿足實際生產需求。該發明的識別情況可以實現手寫識別，但識別不了高溫板坯，且識別率低于95％。

6、在公開號為cn116052151a的專利文獻中公開了一種基于深度學習的板坯編號識別方法，包括以下步驟：獲取現場板坯行進過程的視頻錄像，對視頻錄像進行按幀截取獲得大量帶有板坯編號的圖像；對每張板坯圖像上的板坯號進行標注，制作板坯號識別模型訓練所需的數據集；訓練調試識別模型；現場部署識別模型，每次識別整個軌道車經過的一段視頻，最后處理匹配結果，并得到板坯個數和對應的板坯號。該發明是基于深度學習進行識別，沒實現高溫板坯識別。

7、因此，需要提出一種新的技術方案以改善上述技術問題。

技術實現思路

1、針對現有技術中的缺陷，本發明的目的是提供一種高溫板坯噴印字符識別系統和方法。

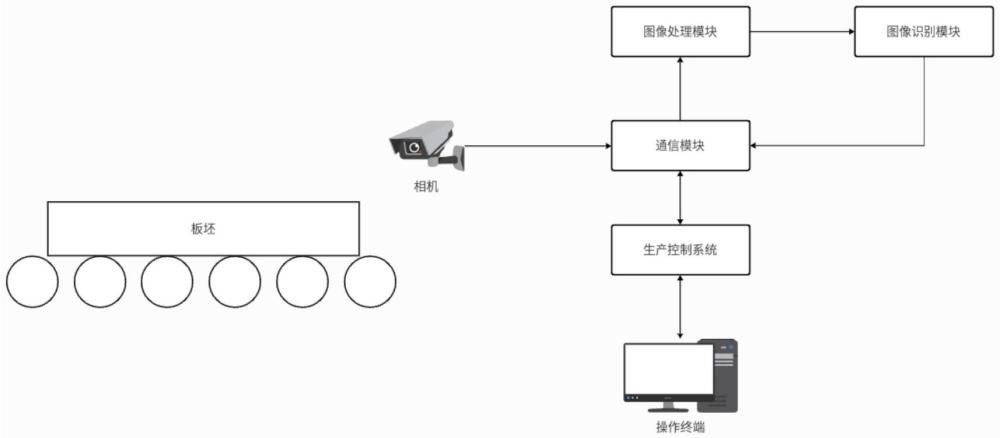

2、根據本發明提供的一種高溫板坯噴印字符識別系統，包括：操作終端、輥道控制系統、過程控制系統、通信模塊、工業相機、圖像識別模塊和圖像處理模塊；所述操作終端、輥道控制系統、過程控制系統、通信模塊、工業相機、圖像識別模塊和圖像處理模塊之間通過網絡連接組成業務功能系統，其中：

3、所述工業相機安裝在板坯運輸輥道上方，用于捕捉板坯噴印字符的圖像；

4、所述圖像處理模塊使用線性擴展算法對捕捉到的圖像進行強光抑制處理；

5、所述圖像識別模塊采用ocr字符識別算法對處理后的圖像進行字符識別。

6、優選地，所述線性擴展算法通過拉伸圖像中低灰度和高灰度區域的間隔，并壓縮中等灰度區域，擴展圖像的動態范圍；使用不同快門速度捕捉多幅圖像，并從圖像中提取相同位置的細節信息，合成新的圖像。

7、優選地，所述合成新的圖像的方法是對兩幅圖像的灰度值進行線性加權，形成新的灰度值gf(x,y)：

8、gf(x,y)＝a1g1(x,y)+a2g2(x,y)

9、其中，a1和a2是權值，根據圖像的灰度值和預設的界限條件進行計算。

10、優選地，所述權值a1和a2的計算根據以下公式進行：

11、當[g1(x,y)+g2(x,y)]/2<＝tmin時，a1＝[g1(x,y)+g2(x,y)]/(4tmin)，a2＝1-a1；

12、當tmin<＝[g1(x,y)+g2(x,y)]/2<＝tmax時，a1＝a2＝0.5；

13、當[g1(x,y)+g2(x,y)]/2>＝tmax時，a2＝[256-(g1(x,y)+g2(x,y))/2]/2(256-tmax)，a1＝1-a2；

14、其中，tmin和tmax是預設的灰度閾值。

15、優選地，所述圖像識別模塊通過ocr字符識別算法對處理后的圖像進行字符識別，并將識別結果通過通信模塊反饋至過程控制系統。

16、優選地，所述過程控制系統用于接收輥道控制系統發送的板坯到位信息，判定板坯的到位信號后，下發識別信號，并接收?qǐng)D像識別模塊的識別結果，與生產實績中的數據進行比對判定，存儲識別結果和判定結果到數據庫中。

17、優選地，所述操作終端用于連接到過程控制系統數據庫，獲取板坯噴印字符識別結果、判定結果以及統計分析數據，并通過應用畫面進行展示。

18、本發明還提供一種高溫板坯噴印字符識別方法，所述方法應用上述中的高溫板坯噴印字符識別系統，所述方法包括如下步驟：

19、步驟s1：將工業相機安裝在板坯運輸輥道上方，捕捉板坯噴印字符的圖像；

20、步驟s2：輥道控制系統將板坯移動到固定識別位置后，發送到位信息給過程控制系統；

21、步驟s3：過程控制系統判定板坯到位后，下發識別信號，調用圖像處理模塊對捕捉到的圖像進行處理；

22、步驟s4：圖像處理模塊使用線性擴展算法對圖像進行強光抑制處理，消除高溫板坯帶來的紅光影響；

23、步驟s5：圖像識別模塊采用ocr字符識別算法對處理后的圖像進行字符識別，將識別結果反饋給過程控制系統。

24、優選地，所述步驟s4中的線性擴展算法的處理步驟包括：使用不同快門速度捕捉多幅圖像，提取相同位置的細節信息，并根據圖像的灰度值和預設的界限條件計算權值，對兩幅圖像的灰度值進行線性加權，合成新的圖像。

25、優選地，所述步驟s5中過程控制系統接收識別結果后，與生產實績中的數據進行比對判定，將識別結果、判定結果存儲到數據庫中，供后續數據統計及結果展示使用。

26、與現有技術相比，本發明具有如下的有益效果：

27、1、本發明通過拉伸圖像中低灰度和高灰度區域的間隔，并壓縮中等灰度區域，有效消除了高溫板坯帶來的紅光影響，從而顯著提升了字符識別的準確性，使得字符識別技術能夠在高溫紅光干擾的工業場景下穩定工作，滿足了鋼鐵企業等制造行業對于高精度字符識別的需求；

28、2、本發明實現了板坯號的自動識別，通過工業相機抓拍、圖像處理、字符識別等步驟，系統能夠快速準確地識別出板坯號，并將識別結果與生產實績中的數據進行比對判定，減少了人工干預，提高了生產效率，降低了生產成本；

29、3、本發明不僅適用于高溫板坯生產環境，還可以推廣到其他存在強光干擾的工業場景中，通過調整線性擴展算法的權值等參數，系統可以適應不同光照條件下的圖像識別需求，具有很強的適應性和靈活性。
