本發明涉及人工智能，特別地涉及一種基于深度學習的數字柵格地圖生成方法及系統。

背景技術：

1、在當今倉儲行業的發展進程中，眾多倉儲企業仍深陷傳統運營模式的困境；一方面，大量企業依舊依賴傳統的叉車進行貨物搬運，采用地堆式的貨物管理手段，不僅耗費大量人力，而且貨物存儲布局缺乏科學性，查找與搬運效率低下。另一方面，盡管倉庫智能化改造的趨勢日益凸顯，智能叉車與智能貨架等先進設備蘊含著提升作業效率、優化管理流程的巨大潛力，但企業面臨著高昂的成本門檻，采購智能叉車少則幾十萬元，多則上百萬元一臺，智能貨架的搭建與配套系統部署同樣花費不菲，高額的前期投入以及后續維護成本，令許多倉儲企業望而卻步，智能化升級計劃屢屢擱置。

2、與此同時，數字柵格地圖作為一種經數字掃描及計算機處理、以柵格形式呈現的圖形數據，在智能倉儲領域有著極大的應用價值，能夠為倉儲空間提供精準的數字化模型。

3、因此，亟需一種聚焦于倉儲企業現有的設備和場地，通過結合先進的圖像識別技術生成數字柵格地圖，進而解鎖叉車智能導航、倉庫智能作業調度管理以及倉庫數字孿生等多元場景應用，力求以低成本、高效益的方式化解當前傳統型倉儲企業智能化改造成本高、作業效率低的難題。

技術實現思路

1、有鑒于此，本發明提出一種基于深度學習的數字柵格地圖生成方法及系統，能夠利用現有倉儲設備與場地，低成本地生成靜態及動態柵格地圖，提升倉庫作業效率，助力傳統倉儲企業實現智能化管理。

2、為實現上述目的，本發明提供如下技術方案：

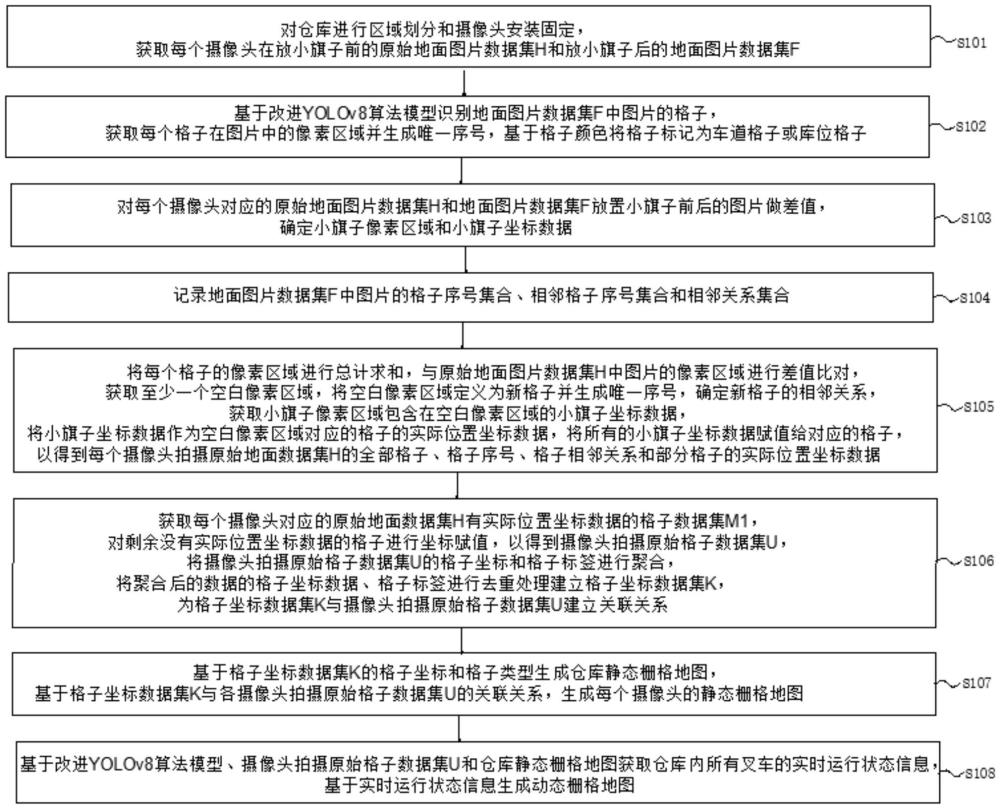

3、一種基于深度學習的數字柵格地圖生成方法，包括：

4、對倉庫進行區域劃分和攝像頭安裝固定，獲取每個攝像頭在放小旗子前的原始地面圖片數據集h和放小旗子后的地面圖片數據集f；

5、基于改進yolov8算法模型識別地面圖片數據集f中圖片的格子，獲取每個格子在圖片中的像素區域并生成唯一序號，基于格子顏色將格子標記為車道格子或庫位格子；

6、對每個攝像頭對應的原始地面圖片數據集h和地面圖片數據集f放置小旗子前后的圖片做差值，確定小旗子像素區域和小旗子坐標數據；

7、記錄地面圖片數據集f中圖片的格子序號集合、相鄰格子序號集合和相鄰關系集合；

8、將每個格子的像素區域進行總計求和，與原始地面圖片數據集h中圖片的像素區域進行差值比對，獲取至少一個空白像素區域，將所述空白像素區域定義為新格子并生成唯一序號，確定新格子的相鄰關系，獲取小旗子像素區域包含在空白像素區域的小旗子坐標數據，將所述小旗子坐標數據作為空白像素區域?qū)?yīng)的格子的實際位置坐標數據，將所有的小旗子坐標數據賦值給對應的格子，以得到每個攝像頭拍攝原始地面數據集h的全部格子、格子序號、格子相鄰關系和部分格子的實際位置坐標數據；

9、獲取每個攝像頭對應的原始地面數據集h有實際位置坐標數據的格子數據集m1，對剩余沒有實際位置坐標數據的格子進行坐標賦值，以得到攝像頭拍攝原始格子數據集u，將所述攝像頭拍攝原始格子數據集u的格子坐標和格子標簽進行聚合，將聚合后的數據的格子坐標數據、格子標簽進行去重處理建立格子坐標數據集k，為格子坐標數據集k與攝像頭拍攝原始格子數據集u建立關聯關系；

10、基于所述格子坐標數據集k的格子坐標和格子類型生成倉庫靜態柵格地圖，基于所述格子坐標數據集k與各攝像頭拍攝原始格子數據集u的關聯關系，生成每個攝像頭的靜態柵格地圖；

11、基于改進yolov8算法模型、攝像頭拍攝原始格子數據集u和所述倉庫靜態柵格地圖獲取倉庫內所有叉車的實時運行狀態信息，基于所述實時運行狀態信息生成動態柵格地圖。

12、在上述技術方案的基礎上，本發明還可以做如下改進：

13、可選地，所述改進yolov8算法模型包括輸入端、主干網絡、neck端和輸出端；

14、在所述主干網絡中加入通道先驗卷積注意力模塊，所述通道先驗卷積注意力模塊包括依次相連的通道注意力機制和空間注意力機制，通過通道注意力機制生成通道注意力圖，通過空間注意力生成空間注意力圖；

15、所述neck端包括bottleneck模塊，通過dcnv3替換bottleneck模塊中的卷積模塊；

16、通過dcnv3接收空間注意力圖以進行通道混合，得到通道混合結果，將通道混合結構與通道先驗的逐元素相乘，獲得圖像內容的特征表示。

17、可選地，所述通過通道注意力機制生成通道注意力圖，通過空間注意力生成空間注意力圖，包括：

18、通過公式(1)計算通道注意力；

19、ac(f)＝σ(mlp(avgpool(f))+mlp(maxpool(f)))????公式(1)；

20、式中，ac(f)為通道注意力，f為給定的特征圖f，avgpool(f)為特征圖f進行平均池化操作，maxpool(f)為對特征圖f進行最大池化操作，mlp為多層感知器，σ為激活函數；

21、通過公式(2)計算空間注意力；

22、

23、式中，at(f)為空間注意力，dwconv為深度可分離卷積；branchi為第i個分支。

24、可選地，所述通過dcnv3接收空間注意力圖以進行通道混合，得到通道混合結果，將通道混合結構與通道先驗的逐元素相乘，獲得圖像內容的特征表示，包括：

25、通過公式(3)計算圖像內容的特征表示；

26、

27、式中，y(p0)為圖像內容的特征表示，m為聚集群數，n為維度，對于第m組，wm∈r為第m組與位置無關的投影權值，hmn∈r為第m組第n個采樣點的調制標量，xm∈r為切片輸入特征圖，p0為當前像素點，pn為網格采樣位置，為第m組網格采樣位置pn對應的偏移量。

28、可選地，所述獲取每個攝像頭對應的原始地面數據集h有實際位置坐標數據的格子數據集m1，對剩余沒有實際位置坐標數據的格子進行坐標賦值，以得到攝像頭拍攝原始格子數據集u，包括：

29、對于坐標為(xm11，ym11)的格子m11，獲取格子m11的左相鄰格子，判斷所述左相鄰格子是否有坐標，若有，不做處理，若無，則定義(xm11-1，ym11)為左相鄰格子的坐標，并將所述左相鄰格子記錄到數據集m2中；

30、同樣，獲取格子m11的右相鄰格子、上相鄰格子和下相鄰格子，完成格子數據集m1中格子的實際位置坐標數據對相鄰格子的賦值；

31、對新生成的數據集m2中格子的實際位置坐標數據對相鄰格子進行賦值，對于賦值的格子記錄到數據集m3，直至完成每個攝像頭原始地面圖片中格子的坐標賦值，獲取到每個攝像頭拍攝區域的所有格子序號，格子坐標、格子標簽、格子對應的像素區域以及攝像頭序號，以得到攝像頭拍攝原始格子數據集u。

32、可選地，所述基于改進yolov8算法模型、攝像頭拍攝原始格子數據集u和所述倉庫靜態柵格地圖獲取倉庫內所有叉車的實時運行狀態信息，基于所述實時運行狀態信息生成動態柵格地圖，包括：

33、通過改進yolov8算法模型獲取各叉車在當前攝像頭圖片中的像素區域和叉車車頭朝向的標記數字；

34、將叉車在當前攝像頭圖片中的像素區域與當前攝像頭的攝像頭拍攝原始格子數據集u中格子對應的像素區域進行比對，匹配相應的格子，若匹配到的是一個格子，則記錄匹配格子的像素區域值，得到待比對的像素區域；

35、若匹配到多個格子，則將多個格子的像素區域進行合并，得到待比對的像素區域；

36、基于所述待比對的像素區域得到各叉車坐標數據和車頭方向數據；

37、基于當前倉庫靜態柵格地圖以及各叉車坐標數據和車頭方向數據，生成動態柵格地圖。

38、可選地，所述基于所述待比對的像素區域得到各叉車坐標數據，包括：

39、通過公式(4)計算叉車橫坐標；

40、

41、式中，xn為叉車橫坐標，x為待比對的像素區域的橫坐標，x1為重合區域與左邊距離比例，x2為重合區域與右邊距離比例；

42、通過公式(5)計算叉車縱坐標；

43、

44、式中，yn為叉車縱坐標，y為待比對的像素區域的縱坐標，y1為重合區域與上邊距離比例，y2為重合區域與下邊距離比例。

45、一種基于深度學習的數字柵格地圖生成系統，包括：

46、數據采集模塊，用于對倉庫進行區域劃分和攝像頭安裝固定，獲取每個攝像頭在放小旗子前的原始地面圖片數據集h和放小旗子后的地面圖片數據集f；

47、格子識別模塊，用于基于改進yolov8算法模型識別地面圖片數據集f中圖片的格子，獲取每個格子在圖片中的像素區域并生成唯一序號，基于格子顏色將格子標記為車道格子或庫位格子；

48、差值計算模塊，用于對每個攝像頭對應的原始地面圖片數據集h和地面圖片數據集f放置小旗子前后的圖片做差值，確定小旗子像素區域和小旗子坐標數據；

49、記錄模塊，用于記錄地面圖片數據集f中圖片的格子序號集合、相鄰格子序號集合和相鄰關系集合；

50、實際位置坐標數據獲取模塊，用于將每個格子的像素區域進行總計求和，與原始地面圖片數據集h中圖片的像素區域進行差值比對，獲取至少一個空白像素區域，將所述空白像素區域定義為新格子并生成唯一序號，確定新格子的相鄰關系，獲取小旗子像素區域包含在空白像素區域的小旗子坐標數據，將所述小旗子坐標數據作為空白像素區域?qū)?yīng)的格子的實際位置坐標數據，將所有的小旗子坐標數據賦值給對應的格子，以得到每個攝像頭拍攝原始地面數據集h的全部格子、格子序號、格子相鄰關系和部分格子的實際位置坐標數據；

51、坐標賦值模塊，用于獲取每個攝像頭對應的原始地面數據集h有實際位置坐標數據的格子數據集m1，對剩余沒有實際位置坐標數據的格子進行坐標賦值，以得到攝像頭拍攝原始格子數據集u，將所述攝像頭拍攝原始格子數據集u的格子坐標和格子標簽進行聚合，將聚合后的數據的格子坐標數據、格子標簽進行去重處理建立格子坐標數據集k，為格子坐標數據集k與攝像頭拍攝原始格子數據集u建立關聯關系；

52、靜態地圖生成模塊，用于基于所述格子坐標數據集k的格子坐標和格子類型生成倉庫靜態柵格地圖，基于所述格子坐標數據集k與各攝像頭拍攝原始格子數據集u的關聯關系，生成每個攝像頭的靜態柵格地圖；

53、動態地圖生成模塊，用于基于改進yolov8算法模型、攝像頭拍攝原始格子數據集u和所述倉庫靜態柵格地圖獲取倉庫內所有叉車的實時運行狀態信息，基于所述實時運行狀態信息生成動態柵格地圖。

54、一種電子設備，包括存儲器、處理器及存儲在存儲器上并在處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如所述方法的步驟。

55、一種非暫態計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現所述方法的步驟。

56、本發明具有如下優點：

57、本發明中基于深度學習的數字柵格地圖生成方法，利用倉庫現有的場地以及常規攝像頭等基礎設備即可開展地圖生成工作，無需大規模購置全新的昂貴智能硬件，有效降低了傳統倉儲企業邁向智能化管理在硬件設施投入上的高額成本，使更多倉儲企業能以較低成本開啟智能化改造之路。

58、本發明中基于深度學習的數字柵格地圖生成方法，借助改進的yolov8算法模型，能夠精準識別地面圖片中的格子，準確區分車道格子與庫位格子，細致處理空白像素區域轉化為新格子并合理確定其相關屬性及坐標，通過嚴謹?shù)臄?shù)據處理流程生成的靜態柵格地圖可以高度還原倉庫實際布局，為后續管理提供精確的數字化空間參照。

59、本發明中基于深度學習的數字柵格地圖生成方法，基于生成的靜態柵格地圖以及對叉車實時運行狀態信息的獲取，進一步生成動態柵格地圖，能實時掌握叉車動態、貨物流動情況等，實現智能導航、智能作業調度管理，優化叉車行駛路徑，減少貨物搬運時間，避免作業沖突，顯著提高倉庫整體作業效率，增強倉儲運營的流暢性和有序性。

60、本發明中基于深度學習的數字柵格地圖生成方法，推動傳統倉儲企業從傳統管理模式向數字孿生智能化管理模式轉變，便于企業更好地進行庫存監控、資源調配、計劃決策等工作，提升企業在倉儲管理方面的精細化、智能化水平，增強市場競爭力。
