本發明涉及數據處理，具體為一種包含bms報文的充電異常數據自動采集方法。

背景技術：

1、在現代電動汽車和儲能系統中，電池管理系統(battery?management?system,bms)扮演著至關重要的角色，bms主要負責監測和管理電池的健康狀態、電池充放電過程溫度控制以及充電和放電策略等，bms通過發送和接收實時報文，記錄電池的狀態參數，如電壓、電流、溫度、soc(state?of?charge，電量狀態)以及soh(state?of?health，健康狀態)等，這些報文構成了電池管理和診斷的重要基礎，能夠及時發現充電過程中的異常情況。

2、隨著電動汽車及其充電網絡的快速發展，對充電數據的精準監測和異常預警變得越來越迫切，傳統的充電異常數據采集方法通常依賴于手動記錄和觀察，既費時又易漏掉重要信息，并且在當前的充電數據采集過程中，傳統的數據處理方法往往依賴于預定義的規則，容易遺漏一些復雜的異常模式。

3、因此，開發一種自動化的充電異常數據采集方法，不僅能提高數據采集的準確性和實時性，還能為后續的數據分析和異常預警提供堅實的基礎。

技術實現思路

1、針對現有技術的不足，本發明提供了一種包含bms報文的充電異常數據自動采集方法，解決了上述背景中提到的問題。

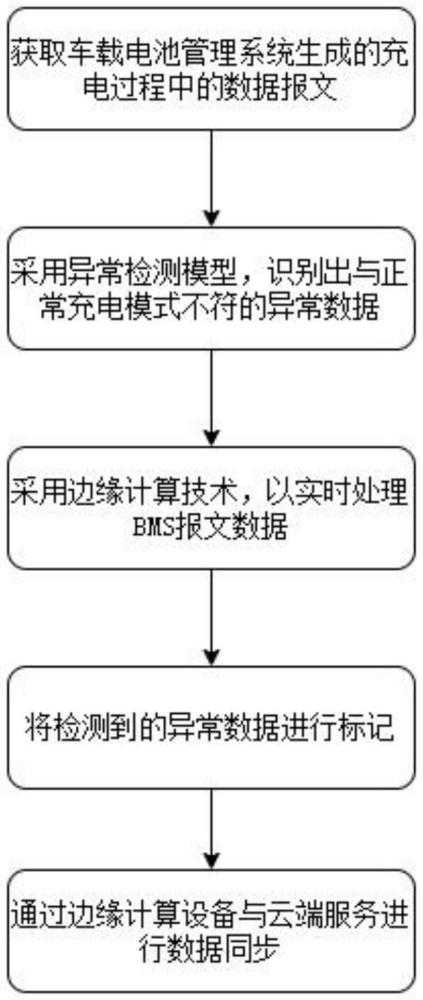

2、本發明提供如下技術方案：本發明公開了一種包含bms報文的充電異常數據自動采集方法，包括以下步驟：

3、s1：獲取車載電池管理系統生成的充電過程中的數據報文，所述數據報文包括但不限于電流、電壓、溫度和soc指標；

4、s2：通過實施機器學習算法對所述數據進行分析和處理，采用異常檢測模型，使系統自動識別出與正常充電模式不符的異常數據；

5、s3：并在充電設備上采用邊緣計算技術，以實時處理bms報文數據，減少數據傳輸延遲，并自動檢測、識別充電過程中的異常模式及進行相應處理；

6、s4：將檢測到的異常數據進行標記，并反饋到系統；

7、s5：通過邊緣計算設備與云端服務進行數據同步，將實時數據和歷史數據存儲到云端。

8、作為一種優選方案，步驟s1中采集的n條數據可以表示為

9、x＝{x1,x2,…,xn}

10、每條數據xi由多個特征組成，如以下表示

11、xi＝[vi,ii,ti，soci]

12、其中vi、ii、ti分別表示為電壓、電流、溫度，soci表示為電池的狀態。

13、作為一種優選方案，所述步驟s2具體包括以下步驟：

14、s21：構建由編碼器和解碼器兩個部分組成的自編碼器；

15、編碼器將輸入數據x映射到一個低維表示z，公式表示為

16、z＝f(x；θe)

17、其中，f表示為編碼器的非線性函數，θe表示為編碼器的參數；

18、解碼器將低維表示z映射回原始數據空間x′，公式表示為

19、x′＝g(z；θd)

20、其中，g表示為解碼器的函數，θd表示為解碼器參數；

21、s22：最小化輸入數據x與重建數據x′之間的差距，采用均方誤差作為損失函數

22、

23、l(x，x′)表示為輸入數據與重建數據之間的差異，n表示為輸入樣本的總數，通常是訓練集中樣本的數量，xi表示為訓練數據集中第i個樣本的輸入，xi′表示為對應于樣本xi的重建輸出；

24、s23：異常檢測，通過記錄重建誤差來判斷數據的正常性，重建誤差定義為

25、

26、重建誤差，表示輸入x與其重建輸出x′之間的差距；

27、定義一個閾值σ，當重建誤差超過該閾值時，視為異常數據

28、if?e(x)>σ則x為異常數據。

29、作為一種優選方案，所述步驟s3具體包括以下步驟：

30、s31：數據預處理，對采集到的數據預處理，以確保數據質量和提升后續分析的準確性，對于數據歸一化，使用min-max標準化

31、

32、xi表示為第i條數據樣本經過歸一化后的值，xmin所有樣本中該特征的最小值，xmax所有樣本中該特征的最大值；

33、s32：采用深度學習算法對實時數據進行異常檢測，針對經過自編碼器的處理并輸出的重建數據x′，使用步驟s23計算重建誤差。

34、作為一種優選方案，所述異常數據的處理和反饋時間不超過5s。

35、作為一種優選方案，步驟s5中的所述數據同步包括以下步驟：

36、數據采集，在邊緣計算設備處實時收集充電相關的數據，構成實時數據集dreal；

37、歷史數據管理，從云端檢索先前存儲的歷史數據集dhistory；

38、數據整合，將實時數據集與歷史數據集進行合并，形成同步數據集dsync

39、dsync＝dreal∪dhistory；

40、數據上傳，將同步后的數據集上傳至云端存儲。

41、作為一種優選方案，所述同步數據集dsync在合并過程中采用加權平均的方式對實時數據集dreal和歷史數據集dhistory中相同特征的值進行整合，具體定義為

42、dsyne(i)＝w1·dreal(i)+w2·dhistory(i)

43、其中ω1和ω2，分別為實時數據與歷史數據的權重系數，且ω1+ω2＝1。

44、作為一種優選方案，所述步驟s1中采集的數據個數n根據實時數據流的更新頻率和數據的重要性動態調整。

45、作為一種優選方案，步驟s3中的邊緣計算技術包括實時監測充電設備的電流狀態。

46、作為一種優選方案，所述云端服務采用分布式存儲架構。

47、與現有技術對比，本發明具備以下有益效果：

48、本發明通過自動化的方式實時獲取車載電池管理系統(bms)生成的數據報文，并通過機器學習中的異常檢測模型，系統能夠有效識別出與正常充電模式不符的數據，從而降低漏檢和誤報的概率，提升整體異常監測的準確性；同時在充電設備上實施邊緣計算，能夠?qū)崟r(shí)處理bms數據，減少數據傳輸?shù)难舆t，并快速響應異常情況，這種方法降低了云端服務器的負擔，提高了整體系統的響應速度。

技術特征：

1.一種包含bms報文的充電異常數據自動采集方法，其特征在于：包括以下步驟：

2.根據權利要求1所述的包含bms報文的充電異常數據自動采集方法，其特征在于：步驟s1中采集的n條數據可以表示為

3.根據權利要求2所述的包含bms報文的充電異常數據自動采集方法，其特征在于：所述步驟s2具體包括以下步驟：

4.根據權利要求3所述的包含bms報文的充電異常數據自動采集方法，其特征在于：所述步驟s3具體包括以下步驟：

5.根據權利要求1-4任一所述的包含bms報文的充電異常數據自動采集方法，其特征在于：所述異常數據的處理和反饋時間不超過5s。

6.根據權利要求1所述的包含bms報文的充電異常數據自動采集方法，其特征在于：步驟s5中的所述數據同步包括以下步驟：

7.根據權利要求6所述的包含bms報文的充電異常數據自動采集方法，其特征在于：所述同步數據集dsync在合并過程中采用加權平均的方式對實時數據集dreal和歷史數據集dhistory中相同特征的值進行整合，具體定義為

8.根據權利要求2所述的包含bms報文的充電異常數據自動采集方法，其特征在于：所述步驟s1中采集的數據個數n根據實時數據流的更新頻率和數據的重要性動態調整。

9.根據權利要求1所述的包含bms報文的充電異常數據自動采集方法，其特征在于：步驟s3中的邊緣計算技術包括實時監測充電設備的電流狀態。

10.根據權利要求1所述的包含bms報文的充電異常數據自動采集方法，其特征在于：所述云端服務采用分布式存儲架構。

技術總結
本發明涉及數據處理技術領域，且公開了一種包含BMS報文的充電異常數據自動采集方法，包括以下步驟：S1：獲取車載電池管理系統生成的充電過程中的數據報文；S2：通過實施機器學習算法對數據進行分析和處理，采用異常檢測模型，使系統自動識別出與正常充電模式不符的異常數據；S3：并在充電設備上采用邊緣計算技術，以實時處理BMS報文數據，減少數據傳輸延遲，并自動檢測、識別充電過程中的異常模式及進行相應處理；S4：將檢測到的異常數據進行標記，并反饋到系統；S5：通過邊緣計算設備與云端服務進行數據同步，將實時數據和歷史數據存儲到云端；本發明能夠有效識別出與正常充電模式不符的數據，從而降低漏檢和誤報的概率。

技術研發人員：馮莉,丁浩,江地,李碧娟
受保護的技術使用者：威斯曼（深圳）新能源科技有限公司
技術研發日：
技術公布日：2025/4/28
