本發明涉及集成電路驗證，尤其涉及一種信號傳輸優化方法、裝置、設備、介質及產品。

背景技術：

1、近年來，隨著深度學習、數據中心、邏輯仿真以及大型設計的快速原型制作等領域?qū)Ω咝屎挽`活性的需求日益增長，配備多個現場可編程門陣列(field?programmablegate?array，fpga)的系統的應用需求越來越高。在這些多fpga系統中，各個fpga通過直接硬連線或可編程互連網絡實現相互連接。

2、盡管時分復用技術通過復用輸入/輸出引腳和fpga間的線路，為fpga間的信號傳輸增加了邏輯引腳的數量并提升了邏輯資源的利用率，但時分復用技術要求每個信號都必須等待其分配的傳輸時間，導致fpga之間的通信延遲增加。現有技術中，有的通過在劃分、路由和后路由階段考慮時分復用技術帶來的延遲，以減少時分復用對延遲的負面影響，有的通過同時進行時分復用比率分配和劃分，以提高了系統時鐘頻率，以及將非關鍵fpga間網絡放置在時分復用的線路中，以提高邏輯利用率而不影響系統時序，然而，這些方法需要考慮所有實際的時分復用約束，仍需要較長的fpga系統運行時間，降低了信號傳輸?shù)男屎蚮pga的資源利用率。

技術實現思路

1、本發明提供了一種信號傳輸優化方法、裝置、設備、介質及產品，以解決在fpga之間使用時分復用技術傳輸信號時傳輸延遲長、傳輸效率低、fpga的資源利用率低和fpga系統性能差的問題。

2、根據本發明實施例的一方面，提供了一種信號傳輸優化方法，包括：

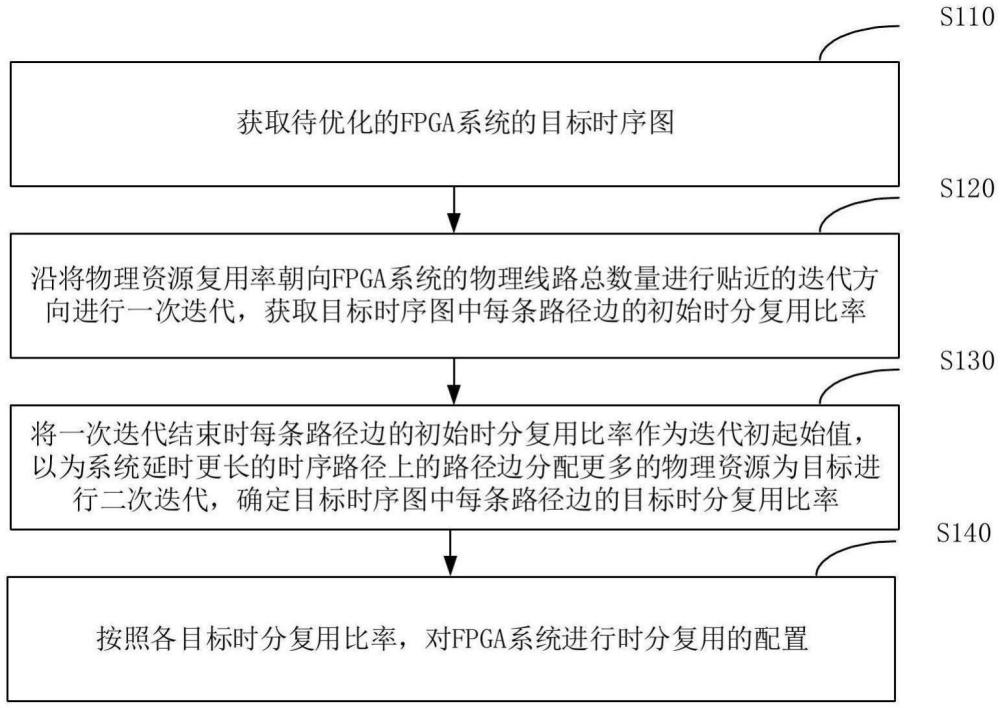

3、獲取待優化的fpga系統的目標時序圖；其中，目標時序圖中包含的多條時序路徑，每條時序路徑中包含有多個用于連接兩兩fpga的路徑邊；

4、沿將物理資源復用率朝向fpga系統的物理線路總數量進行貼近的迭代方向進行一次迭代，獲取目標時序圖中每條路徑邊的初始時分復用比率；

5、將一次迭代結束時每條路徑邊的初始時分復用比率作為迭代初起始值，以為系統延時更長的時序路徑上的路徑邊分配更多的物理資源為目標進行二次迭代，確定目標時序圖中每條路徑邊的目標時分復用比率；

6、按照各目標時分復用比率，對fpga系統進行時分復用的配置。

7、根據本發明實施例的另一方面，還提供了一種信號傳輸優化裝置，包括：

8、時序圖獲取模塊，用于獲取待優化的fpga系統的目標時序圖；其中，目標時序圖中包含的多條時序路徑，每條時序路徑中包含有多個用于連接兩兩fpga的路徑邊；

9、比率獲取模塊，用于沿將物理資源復用率朝向fpga系統的物理線路總數量進行貼近的迭代方向進行一次迭代，獲取目標時序圖中每條路徑邊的初始時分復用比率；

10、比率確定模塊，用于將一次迭代結束時每條路徑邊的初始時分復用比率作為迭代初起始值，以為系統延時更長的時序路徑上的路徑邊分配更多的物理資源為目標進行二次迭代，確定目標時序圖中每條路徑邊的目標時分復用比率；

11、系統配置模塊，用于按照各目標時分復用比率，對fpga系統進行時分復用的配置。

12、根據本發明實施例的另一方面，還提供了一種電子設備，所述電子設備包括：

13、至少一個處理器；以及

14、與所述至少一個處理器通信連接的存儲器；其中，

15、所述存儲器存儲有可被所述至少一個處理器執行的計算機程序，所述計算機程序被所述至少一個處理器執行，以使所述至少一個處理器能夠執行本發明任一實施例所述的信號傳輸優化方法。

16、根據本發明實施例的另一方面，還提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機指令，所述計算機指令用于使處理器執行時實現本發明任一實施例所述的信號傳輸優化方法。

17、根據本發明實施例的另一方面，還提供了一種計算機程序產品，包括計算機程序，所述計算機程序被處理器執行時實現如本發明任一實施例所述方法的步驟。

18、本發明實施例的技術方案，通過獲取待優化的fpga系統的目標時序圖；沿將物理資源復用率朝向fpga系統的物理線路總數量進行貼近的迭代方向進行一次迭代，獲取目標時序圖中每條路徑邊的初始時分復用比率；將一次迭代結束時每條路徑邊的初始時分復用比率作為迭代初起始值，以為系統延時更長的時序路徑上的路徑邊分配更多的物理資源為目標進行二次迭代，確定目標時序圖中每條路徑邊的目標時分復用比率；按照各目標時分復用比率，對fpga系統進行時分復用的配置。通過一次迭代做初始時分復用比率分配，使得各時序路徑占用的物理線的資源趨近相等，然后通過二次迭代實現根據時分復用比率總和動態分配資源，為時分復用比率總和較大的時序路徑分配更多資源，為較小的時序路徑分配更少的資源，優化系統中的關鍵時序路徑的資源分配，降低傳輸延遲，提高了傳輸效率、fpga的資源利用率和系統性能。

19、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。

技術特征：

1.一種信號傳輸優化方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，沿將物理資源復用率朝向fpga系統的物理線路總數量進行貼近的迭代方向進行一次迭代，獲取目標時序圖中每條路徑邊的初始時分復用比率，包括：

3.根據權利要求2所述的方法，其特征在于，在當前迭代輪次下，根據各路徑邊所屬最長時序路徑和當前的目標總和值，計算各路徑邊的當前時分復用比率，包括：

4.根據權利要求2所述的方法，其特征在于，如果當前fpga對物理資源復用率與fpga對的物理線路總數量不滿足一致性條件，則根據當前系統物理資源復用率和系統物理線路總數量更新目標總和值，包括：

5.根據權利要求1所述的方法，其特征在于，以為系統延時更長的時序路徑上的路徑邊分配更多的物理資源為目標進行二次迭代，確定目標時序圖中每條路徑邊的目標時分復用比率，包括：

6.根據權利要求5所述的方法，其特征在于，在根據每個路徑邊的當前時分復用比率，重新計算目標時序路徑中所有路徑邊的第二時分復用比率總和值之前，還包括：

7.一種信號傳輸優化裝置，其特征在于，包括：

8.一種電子設備，其特征在于，所述電子設備包括：

9.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質存儲有計算機指令，所述計算機指令用于使處理器執行時實現權利要求1-6中任一項所述的信號傳輸優化方法。

10.一種計算機程序產品，其特征在于，所述計算機程序產品包括計算機程序，所述計算機程序在被處理器執行時實現根據權利要求1-6中任一項所述的信號傳輸優化方法。

技術總結
本發明公開了一種信號傳輸優化方法、裝置、設備、介質及產品，涉及集成電路驗證技術領域，該方法包括：獲取待優化的FPGA系統的目標時序圖；沿將物理資源復用率朝系統物理線路總數量貼近的方向進行一次迭代，獲取各路徑邊的初始時分復用比率作為迭代初起始值，以為系統延時更長的時序路徑上的路徑邊分配更多的物理資源為目標進行二次迭代，按照迭代得到的各路徑邊的目標時分復用比率，對系統進行時分復用的配置。通過一次迭代使各時序路徑占用的物理線的資源趨近相等，通過二次迭代實現根據時分復用比率總和動態分配資源，優化系統中關鍵時序路徑的資源分配，降低傳輸延遲，提高了傳輸效率、FPGA的資源利用率和系統性能。

技術研發人員：柯玉平,黃侃,介浩宇
受保護的技術使用者：上海思爾芯技術股份有限公司
技術研發日：
技術公布日：2025/4/28
