本申請屬于車輛空調，尤其涉及一種卡扣布局的評估方法、裝置、設備、介質及產品。

背景技術：

1、為提升駕駛員和乘客的舒適度，車輛中通常部署有空調系統，而空調管路是不可或缺的零件。通常，通過卡扣將空調管路固定在車輛的底盤中。在不同結構的車輛底盤中，空調管路的布局會發生變化，對應的卡扣布局也會發生變化。

2、在相關技術中，通常通過人工經驗來對卡扣布局的可靠性進行評估，以提升車輛的安全性。然而，該方式無法全面、準確地評估卡扣布局，進而無法及時發現空調管路開裂、卡扣松脫等問題，增加了車輛的安全風險。

技術實現思路

1、本申請實施例提供一種卡扣布局的評估方法、裝置、設備、介質及產品，能夠?qū)崿F(xiàn)卡扣布局的量化分析，提升卡扣布局的評估準確度。

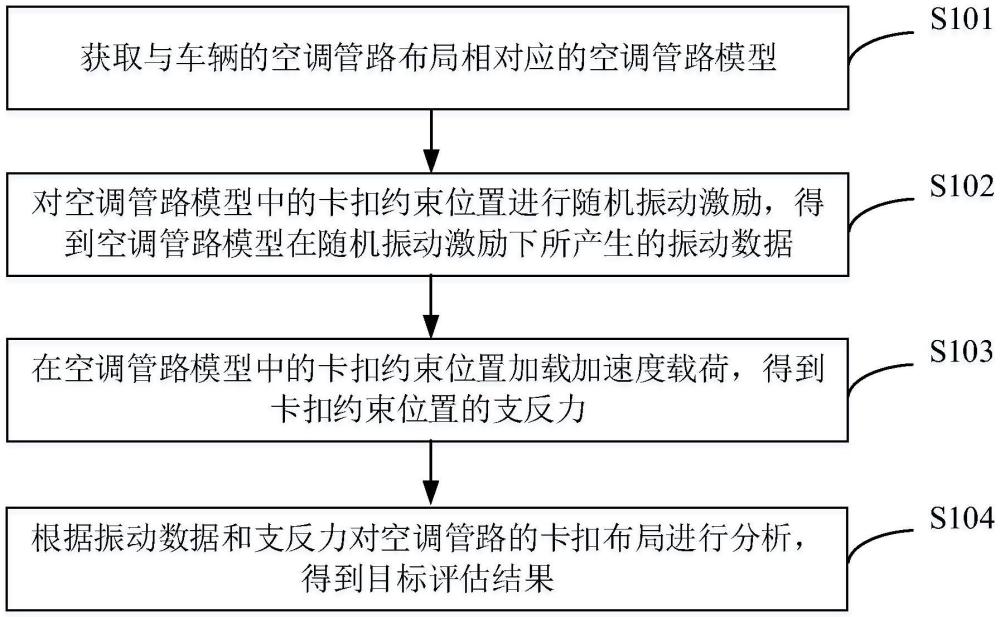

2、第一方面，本申請實施例提供一種卡扣布局的評估方法，該方法包括：獲取與車輛的空調管路布局相對應的空調管路模型，其中，車輛的空調管路通過至少一個卡扣固定在車輛的底盤中；對空調管路模型中的卡扣約束位置進行隨機振動激勵，得到空調管路模型在隨機振動激勵下所產生的振動數據；在空調管路模型中的卡扣約束位置加載加速度載荷，得到卡扣約束位置的支反力；根據振動數據和支反力對空調管路的卡扣布局進行分析，得到目標評估結果，其中，目標評估結果用于表征卡扣布局是否存在安全風險。

3、第二方面，本申請實施例提供了一種卡扣布局的評估裝置，該裝置包括：模型獲取模塊，用于獲取與車輛的空調管路布局相對應的空調管路模型，其中，車輛的空調管路通過至少一個卡扣固定在車輛的底盤中；第一激勵模塊，用于對空調管路模型中的卡扣約束位置進行隨機振動激勵，得到空調管路模型在隨機振動激勵下所產生的振動數據；第二激勵模塊，用于在空調管路模型中的卡扣約束位置加載加速度載荷，得到卡扣約束位置的支反力；評估模塊，用于根據振動數據和支反力對空調管路的卡扣布局進行分析，得到目標評估結果，其中，目標評估結果用于表征卡扣布局是否存在安全風險。

4、第三方面，本申請實施例提供了一種電子設備，該電子設備包括：處理器以及存儲有計算機程序指令的存儲器；處理器執行計算機程序指令時實現如第一方面所述的卡扣布局的評估方法。

5、第四方面，本申請實施例提供了一種計算機可讀存儲介質，該計算機可讀存儲介質上存儲有計算機程序指令，計算機程序指令被處理器執行時實現如第一方面所述的卡扣布局的評估方法。

6、第五方面，本申請實施例提供了一種計算機程序產品，計算機程序產品中的指令由電子設備的處理器執行時，使得電子設備執行如第一方面所述的卡扣布局的評估方法。

7、由上述內容可知，在本申請實施例中，采用與車輛的空調管路布局相匹配的空調管路模型來實現卡扣布局的評估，結合在隨機振動激勵和加速度載荷激勵下所得到的振動數據和支反力，實現了卡扣布局的定量評估，與人工經驗評估相比，提升了卡扣布局的評估準確性。另外，空調管路安裝在車輛底盤中，所受激勵為路面隨機振動激勵，在本申請實施例中，采用隨機振動激勵來模擬真實場景中的路面隨機振動激勵，對空調管路模型中的卡扣約束位置進行激勵，從而使得卡扣布局的評估結果與車輛的實際運行工況更加貼合，提升了卡扣布局的評估準確度。此外，卡扣約束位置的支反力可以反映卡扣的可靠性，在本申請實施例中，通過對空調管路模型的卡扣約束位置加載加速度載荷，得到支反力，通過支反力檢測卡扣是否存在脫落風險，提升卡扣布局的評估準確性。

8、由此可見，本申請實施例所提供的方案能夠?qū)崿F(xiàn)卡扣布局的量化分析，提升卡扣布局的評估準確度。

技術特征：

1.一種卡扣布局的評估方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述振動數據包括：所述卡扣約束位置的振動幅度以及所述卡扣約束位置的應力，其中，所述根據所述振動數據和所述支反力對所述空調管路的卡扣布局進行分析，得到目標評估結果，包括：

3.根據權利要求2所述的方法，其特征在于，所述斷裂風險等級包括第一斷裂風險等級以及第二斷裂風險等級，其中，所述根據所述卡扣約束位置對應的應力對所述卡扣約束位置的斷裂風險進行評估，得到斷裂風險等級，包括：

4.根據權利要求2所述的方法，其特征在于，所述碰撞風險等級包括第一碰撞風險等級以及第二碰撞風險等級，其中，所述根據所述卡扣約束位置的應力對所述卡扣約束位置對應的碰撞風險進行評估，得到碰撞風險等級，包括：

5.根據權利要求2所述的方法，其特征在于，所述卡扣脫落風險等級包括第一卡扣脫落風險等級以及第二卡扣脫落風險等級，其中，所述根據所述支反力對所述卡扣約束位置的卡扣脫落風險進行評估，得到卡扣脫落風險等級，包括：

6.根據權利要求2至5中任意一項所述的方法，其特征在于，所述根據所述斷裂風險等級、所述碰撞風險等級以及所述卡扣脫落風險等級確定所述目標評估結果，包括：

7.根據權利要求2至5中任意一項所述的方法，其特征在于，在所述根據所述振動數據和所述支反力對所述空調管路的卡扣布局進行分析，得到目標評估結果之后，所述方法還包括：

8.根據權利要求7所述的方法，其特征在于，所述根據所述卡扣約束位置的振動幅度、應力以及支反力中的至少之一，確定所述空調管路中的卡扣新增位置，包括：

9.根據權利要求1所述的方法，其特征在于，在所述根據所述振動數據和所述支反力對所述空調管路的卡扣布局進行分析，得到目標評估結果之前，所述方法還包括：

10.根據權利要求9所述的方法，其特征在于，所述方法還包括：

11.根據權利要求1所述的方法，其特征在于，所述獲取與車輛的空調管路布局相對應的空調管路模型，包括：

12.一種卡扣布局的評估裝置，其特征在于，包括：

13.一種電子設備，其特征在于，所述電子設備包括：處理器以及存儲有計算機程序指令的存儲器；

14.一種計算機可讀存儲介質，其特征在于，所述計算機可讀存儲介質上存儲有計算機程序指令，所述計算機程序指令被處理器執行時實現如權利要求1-11任意一項所述的卡扣布局的評估方法。

15.一種計算機程序產品，其特征在于，所述計算機程序產品中的指令由電子設備的處理器執行時，使得所述電子設備執行如權利要求1-11任意一項所述的卡扣布局的評估方法。

技術總結
本申請公開了一種卡扣布局的評估方法、裝置、設備、介質及產品。該方法包括：獲取與車輛的空調管路布局相對應的空調管路模型，其中，車輛的空調管路通過至少一個卡扣固定在車輛的底盤中；對空調管路模型中的卡扣約束位置進行隨機振動激勵，得到空調管路模型在隨機振動激勵下所產生的振動數據；在空調管路模型中的卡扣約束位置加載加速度載荷，得到卡扣約束位置的支反力；根據振動數據和支反力對空調管路的卡扣布局進行分析，得到目標評估結果，其中，目標評估結果用于表征卡扣布局是否存在安全風險。本申請實施例所提供的方案能夠?qū)崿F(xiàn)卡扣布局的量化分析，提升卡扣布局的評估準確度。

技術研發人員：胡雅倩
受保護的技術使用者：上海洛軻智能科技有限公司
技術研發日：
技術公布日：2025/4/28
