本發明涉及5g網絡及語音通話領域，特別涉及一種spi轉uart通訊的設備及方法。

背景技術：

1、uart(通用異步接收發送器，universal?asynchronous?receiver/transmitter)串口由于具有利用簡便的通信信號線即可實現較強的傳輸功能且傳輸速度范圍廣的優點，成為通信行業應用最為廣泛的通信接口。spi(串行外設接口，serial?peripheralinterface)協議是廣泛用于集成電路之間進行數據傳輸?shù)膮f(xié)議，特別是主機處理器(也稱為spi主機)與一個或多個外圍設備(也稱為spi從機)之間。

2、在某些實際應用場景下，主機側沒有空余的串口接口而有空余的spi接口，而設備側只提供串口接口，因此需要提供一種方法將主機處理器側spi協議數據和設備側串口協議數據進行相互轉換，并且保持現有基于串口的應用程序代碼無需或少量變更即可使用。現有技術是通過使用spi轉uart的專用芯片來進行轉換，但其需單獨布線，硬件成本高，且當外圍設備發生變更，或應用業務量變化需要經常改變數據傳輸率時，需要將基于串口的應用程序讀寫配置接口移植到基于spi的應用程序讀寫配置接口才能更改配置以適應新的需求或外圍設備參數，靈活性和適應性較差，上線后的運維成本較高。

技術實現思路

1、本發明實施例提供了一種spi協議轉串口的方法、裝置及設備，通過。

2、第一方面，本技術實施例提供一種spi轉uart通訊的設備，包括中央處理器cpu、串行外設接口spi接口及復雜可編輯邏輯器件cpld，其中：

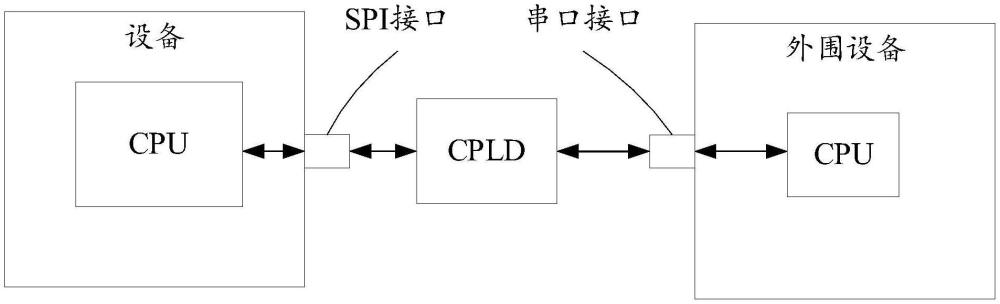

3、所述cpu通過所述spi接口連接cpld，所述cpld通過串口連接外圍設備相連；

4、所述cpu，用于根據配置文件配置所述cpu中的軟件驅動模塊及所述cpld，通過所述軟件驅動模塊基于相關配置執行控制：將發往外圍設備的串口協議數據轉換為spi協議數據，并調用所述spi接口寫入所述cpld；調用spi接口從所述cpld讀取來自外圍的spi協議數據并轉換為串口協議數據；

5、所述cpld，用于基于相關配置執行硬件工作邏輯：將寫入的發往外圍設備spi協議數據轉換為串口數據后發送，及收到來自外圍設備的串口數據時轉換為spi協議數據。

6、在一些可能的實施例中，所述cpld還包括：

7、第一寄存器，用于存儲寫入所述cpld的發往外圍設備的spi協議數據；

8、第二寄存器，用于存儲將接收到的外圍設備的串口協議數據進行轉換得到的spi協議數據；

9、其中，調用spi接口將spi協議數據寫入所述第一寄存器，及從所述第二寄存器讀取來自外圍設備的spi協議數據。

10、在一些可能的實施例中，所述軟件驅動模塊還包括：

11、第一緩沖區，用于緩存將發往外圍設備的串口協議數據轉換得到的spi協議數據；

12、第二緩沖區，用于緩存從所述cpld中讀取的來自外圍設備的spi協議數據；

13、其中軟件驅動模塊用于基于所述第一寄存器、第二寄存器、第一緩沖區和第二緩沖區的狀態，確定滿足第一寫數據條件時，將發往外圍設備的串口協議數據轉換為spi協議數據并存入第一緩沖區；確定滿足第二寫數據條件時，從第一緩沖區讀取spi協議數據寫入到所述第一寄存器，確定滿足第一讀數據條件時，從第二寄存器讀取spi協議數據緩存到所述第二緩沖區，確定滿足第二讀數據條件時，從所述第二緩沖區讀取spi協議數據并轉換為串口協議數據。

14、在一些可能的實施例中，所述確定滿足寫數據條件/讀數據條件，包括：

15、確定第一緩沖區不滿時，確定滿足第一寫數據條件；

16、確定所述第一寄存器不滿，及所述第一緩沖區不空時，確定滿足第二所述寫數據條件；

17、確定所述第二緩沖區不滿，及所述第二寄存器不空時，滿足所述第一讀數據條件；

18、確定第二緩沖區不空時，確定滿足第二讀數據條件。

19、在一些可能的實施例中，所述軟件驅動模塊還用于：

20、確定所述第一寄存器已滿時，確定不滿足第二寫數據條件，延遲設定時間再確定是否滿足所述第二寫數據條件；

21、確定所述第一寄存器不滿，及所述第一緩沖區為空時，確定不滿足第二寫數據條件，延遲設定時間再確定是否滿足所述第二寫數據條件；

22、確定所述第二緩沖區為滿時，確定不滿足第一讀數據條件，延遲設定時間再判斷所述第一讀數據條件；

23、確定所述第二緩沖區不滿，及所述第二寄存器為空時，確定不滿足第一讀數據條件，延遲設定時間再判斷所述第一讀數據條件。

24、在一些可能的實施例中，所述軟件驅動模塊還用于：

25、確定所述第一緩沖區已滿時，確定不滿足第一寫數據條件，創建與發往外圍設備的串口協議數據對應的寫任務并插入到寫等待隊列中；

26、確定所述第二緩沖區為空時，確定不滿足第二讀數據條件，創建與所述串口協議數據對應的讀任務并插入到讀等待隊列中。

27、在一些可能的實施例中，所述軟件驅動模塊還用于：

28、確定所述第一緩沖區不滿時，確定滿足第一寫數據條件，從所述寫等待隊列中喚醒最早入隊的寫任務，將所述寫任務中的串口協議數據轉換為spi協議數據，并寫入所述第一緩沖區；

29、確定所述第二緩沖區不空時，確定滿足第二讀數據條件，從所述讀等待隊列中喚醒最早入隊的讀任務，將所述讀任務中串口協議數據對應的spi協議數據轉換為串口協議數據。

30、在一些可能的實施例中，所述軟件驅動模塊通過虛擬串口字符設備文件實現，所述軟件驅動模塊基于相關配置執行控制，包括：

31、所述軟件驅動模塊通過寫接口執行：將發往外圍設備的串口協議數據轉換為spi協議數據；

32、所述軟件驅動模塊通過內核中的寫線程執行：調用所述spi接口將轉換后的spi協議數據寫入所述cpld；

33、所述軟件驅動模塊通過讀接口執行：將從外圍設備讀取的spi協議數據轉換為串口協議數據；

34、所述軟件驅動模塊通過內核中的讀線程執行：調用spi接口從所述cpld讀取來自外圍的spi協議數據。

35、第二方面，本技術實施例還提出一種spi轉uart通訊的方法，包括：

36、根據配置文件配置cpu中的軟件驅動模塊及cpld；

37、通過所述軟件驅動模塊，基于相關配置，將發往外圍設備的串口協議數據轉換為spi協議數據，并調用所述spi接口寫入所述cpld；調用spi接口從所述cpld讀取來自外圍的spi協議數據并轉換為串口協議數據；

38、通過所述cpld，基于相關配置，將寫入的發往外圍設備spi協議數據轉換為串口數據后發送，及收到來自外圍設備的串口數據時轉換為spi協議數據。

39、在一些可能的實施例中，所述方法還包括：

40、通過cpld中的第一寄存器，存儲寫入所述cpld的發往外圍設備的spi協議數據；

41、通過cpld中的第二寄存器，存儲將接收到的外圍設備的串口協議數據進行轉換得到的spi協議數據；

42、其中，所述軟件驅動模塊是調用spi接口將spi協議數據寫入所述第一寄存器，及從所述第二寄存器讀取來自外圍設備的spi協議數據。

43、本技術實施例提出的一種spi轉uart通訊的設備及方法，可省去現有的spi轉uart的專用芯片，無需單獨布線，能夠減少制版面積，從而降低硬件成本，同時支持根據外圍設備對應的業務量變化靈活配置數據傳輸率，支持現有基于串口的應用程序直接復用。

44、本技術的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本技術而了解。本技術的目的和其他優點可通過在所寫的說明書、權利要求書、以及附圖中所特別指出的結構來實現和獲得。
