本技術涉及網絡配件，具體為一種支持多種總線協議的串口適配器。

背景技術：

1、隨著工業自動化、物聯網及數據通信技術的快速發展，各類設備之間的互聯互通需求日益迫切。串口通信作為傳統的數據傳輸方式，在眾多領域仍扮演著重要角色。然而，由于不同設備采用的串口協議多樣，如rs-232、rs-422、rs-485等，使得設備間的直接通信變得復雜且受限。因此，開發一種能夠支持多種總線協議的串口適配器顯得尤為重要。傳統串口適配器往往只支持單一的串口協議，如rs-232或rs-485等，無法滿足多協議設備間的通信需求。這導致用戶在面對不同協議的設備時，需要購買并安裝多個適配器，增加了成本和復雜性。

技術實現思路

1、本實用新型的目的在于提供一種支持多種總線協議的串口適配器，以解決上述背景技術中提出現有串口適配器往往只支持單一的串口協議的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種支持多種總線協議的串口適配器，包括串口適配器外殼體，所述串口適配器外殼體的頂部為開口結構，且開口處安裝有可拆卸頂蓋，所述串口適配器外殼體的一側外壁上安裝有若干組與內部控制面板連通的串口接口，另一側安裝有若干組與內部控制面板連通的以太網接口；

4、所述串口適配器外殼體內的控制面板包括串口接口電路、fpga處理器和以太網通訊模塊，所述串口接口與串口接口電路連接，所述以太網通訊模塊與以太網接口連接。

5、作為優選，所述串口適配器外殼體的兩端對稱開設有散熱通風口，其中一組散熱通風口處安裝有散熱風扇。

6、作為優選，所述串口適配器外殼體遠離可拆卸頂蓋的一側四個頂角處均安裝有固定耳。

7、作為優選，所述可拆卸頂蓋的四個頂角處均通過鎖緊螺栓連接于所述串口適配器外殼體的頂部。

8、作為優選，所述可拆卸頂蓋的中心嵌設有透明觀察窗口，且兩者為一體成型結構。

9、作為優選，所述串口適配器外殼體內的控制面板上還安裝有電源模塊。

10、作為優選，所述電源模塊用于為整個模塊提供穩定的電能，接收外部電源輸入，經過濾波、穩壓處理后，為各個模塊提供所需的電源電壓。

11、現有技術相比，本實用新型的有益效果是：

12、本支持多種總線協議的串口適配器中，通過在串口適配器外殼體的一側安裝的若干組串口接口，與內部控制面板中的串口接口電路緊密連接，支持多種總線協議，如rs-232、rs-422、rs-485等，極大地擴展了適配器的兼容性，使得用戶可以輕松連接不同種類的串口設備，實現數據的靈活傳輸與交換，通過串口適配器外殼體、可拆卸頂蓋、串口接口、以太網接口以及內部控制面板中的串口接口電路、fpga處理器和以太網通訊模塊，實現了對多種總線協議的支持和高速穩定的網絡連接，為用戶提供了極大的便利和高效的數據傳輸解決方案。

13、本支持多種總線協議的串口適配器中，串口適配器外殼體的兩端對稱開設有散熱通風口，其中一組散熱通風口處安裝有散熱風扇，有效提升了設備的散熱性能。散熱風扇能夠主動加速空氣流通，將內部產生的熱量迅速排出，確保fpga處理器、串口接口電路及以太網通訊模塊等關鍵部件在長時間運行下依然保持穩定的溫度，從而延長了產品的使用壽命，提高了系統的可靠性和穩定性。

技術特征：

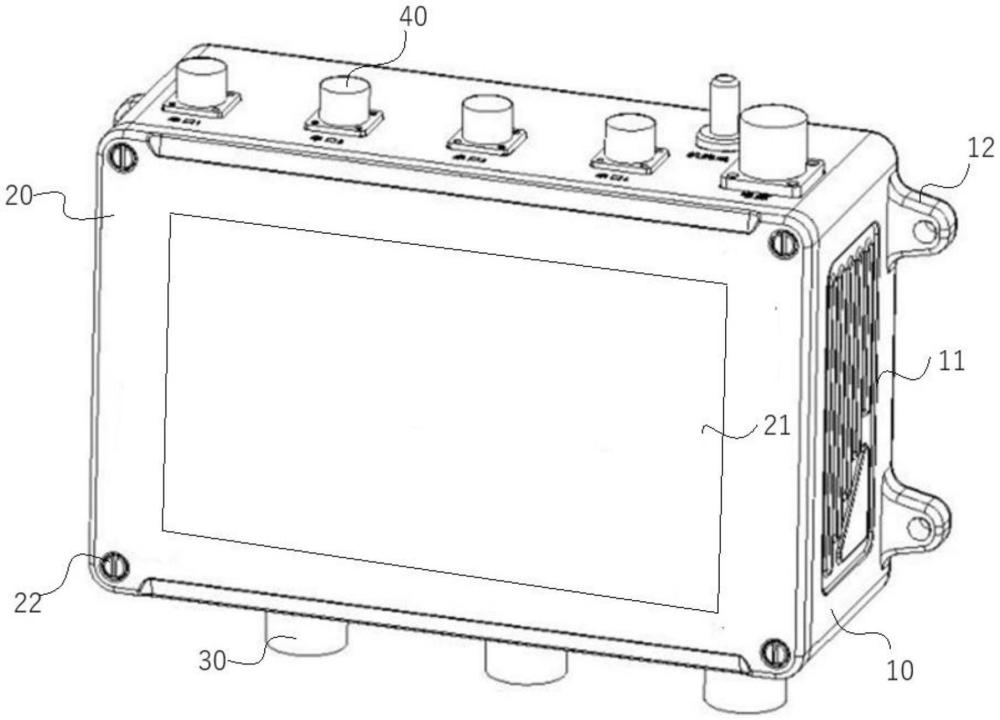

1.一種支持多種總線協議的串口適配器，其特征在于：包括串口適配器外殼體（10），所述串口適配器外殼體（10）的頂部為開口結構，且開口處安裝有可拆卸頂蓋（20），所述串口適配器外殼體（10）的一側外壁上安裝有若干組與內部控制面板連通的串口接口（30），另一側安裝有若干組與內部控制面板連通的以太網接口（40）；

2.根據權利要求1所述的支持多種總線協議的串口適配器，其特征在于：所述串口適配器外殼體（10）的兩端對稱開設有散熱通風口（11），其中一組散熱通風口（11）處安裝有散熱風扇。

3.根據權利要求1所述的支持多種總線協議的串口適配器，其特征在于：所述串口適配器外殼體（10）遠離可拆卸頂蓋（20）的一側四個頂角處均安裝有固定耳（12）。

4.根據權利要求1所述的支持多種總線協議的串口適配器，其特征在于：所述可拆卸頂蓋（20）的四個頂角處均通過鎖緊螺栓（22）連接于所述串口適配器外殼體（10）的頂部。

5.根據權利要求1所述的支持多種總線協議的串口適配器，其特征在于：所述可拆卸頂蓋（20）的中心嵌設有透明觀察窗口（21），且兩者為一體成型結構。

6.根據權利要求1所述的支持多種總線協議的串口適配器，其特征在于：所述串口適配器外殼體（10）內的控制面板上還安裝有電源模塊。

7.根據權利要求6所述的支持多種總線協議的串口適配器，其特征在于：所述電源模塊用于為整個模塊提供穩定的電能，接收外部電源輸入，經過濾波、穩壓處理后，為各個模塊提供所需的電源電壓。

技術總結
本技術涉及網絡配件技術領域，具體為一種支持多種總線協議的串口適配器，包括串口適配器外殼體，串口適配器外殼體的頂部為開口結構，且開口處安裝有可拆卸頂蓋，串口適配器外殼體的一側外壁上安裝有若干組與內部控制面板連通的串口接口，另一側安裝有若干組與內部控制面板連通的以太網接口。本技術串口支持多種總線協議，如RS?232、RS?422、RS?485等，極大地擴展了適配器的兼容性，不僅能夠解決現有串口適配器在協議兼容性、擴展性、通信距離和速率、抗干擾能力、網絡集成能力以及可維護性和可升級性等方面的問題，還能為用戶提供更加靈活、高效、可靠的數據傳輸解決方案。
