本發明屬于車架優化與個性化設計，尤其涉及一種個性化車架輕量化設計方法及系統、實現所述方法的計算機可讀存儲介質、計算機程序產品以及電子設備。

背景技術：

1、汽車輕量化技術通過采用輕量材料如鋁合金、鎂合金和高強度鋼，以及合理的優化設計和制造過程，降低了汽車的重量。汽車輕量化可以提高材料的利用效率，減少廢物和資源浪費，有助于減少碳排放，同時保持車輛的強度和安全性。輕型車架是整車輕量化設計中的重點，它在承載和連接方面起著關鍵作用。車架的靜動態性能與整車剛度、nvh（噪音、振動和沖擊）以及耐久性等密切相關。因此，車架的快速輕量化設計受到業界廣泛關注。

2、在車架輕量化設計中，常用的有限元模型分析方法、響應面方法、決策樹法、深度神經網絡模型法等。其中有限元模型分析方法最為成熟。例如文獻（optimization?oftorsional?stiffness?for?heavy?commercial?vehicle?chassis?frame[j].?gawande?sh?等；automotive?innovation,?2018,?1(4)）通過有限元分析建立了重型商用車車架梁結構的剛度特性模型，并通過截面優化設計實現了重量約束下的剛度特性優化；中國發明專利公開文本cn118656912a提出無人觀光車車架輕量化方法，通過建立車架的有限元模型，同時考慮多種工況的條件下，對無人觀光車車架進行多目標優化，實現了輕量化設計。

3、隨著汽車行業智能化的普及，汽車設計將更加注重與用戶的互動體驗，普通用戶也可參與到汽車的全流程設計當中，甚至提交個性化定制產品，個性化設計已成為未來汽車設計的重要方向。然而，如何在滿足設計規范的前提下最大限度的融合用戶個性化需求參數以實現車架的輕量化設計，經檢索尚未有相關技術報道。

技術實現思路

1、針對上述技術問題，本發明提出一種個性化車架輕量化設計方法、實現所述方法的計算機可讀存儲介質、計算機程序產品以及電子設備。

2、在本發明的第一個方面，提出一種個性化車架輕量化設計方法，所述方法基于電子設備實現；

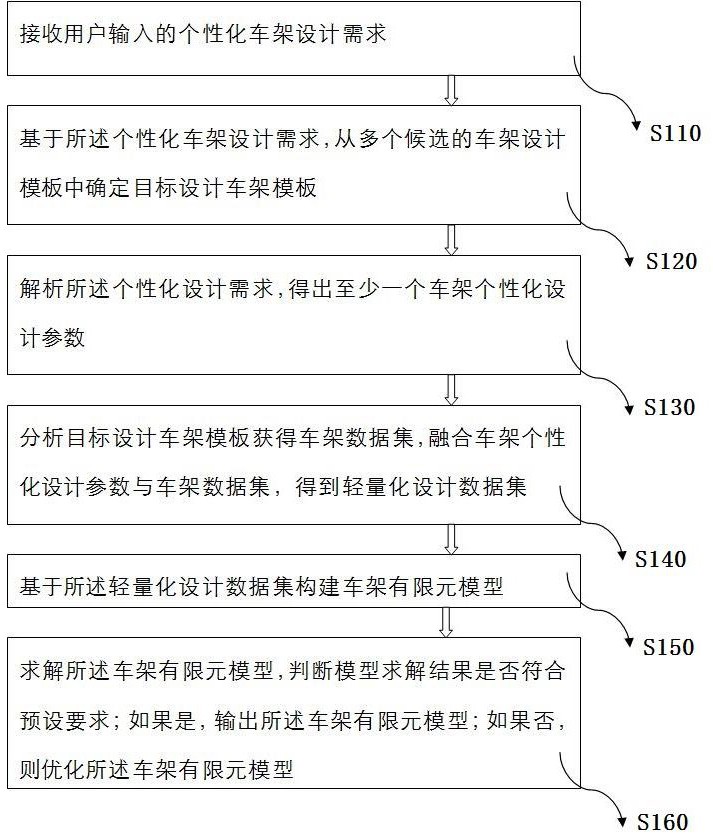

3、所述方法包括如下步驟：

4、s110：接收用戶輸入的個性化車架設計需求；

5、s120：?基于所述個性化車架設計需求，從多個候選的車架設計模板中確定目標設計車架模板；

6、s130：解析所述個性化車架設計需求，得出至少一個車架個性化設計參數；

7、s140：分析所述目標設計車架模板獲得車架數據集，融合所述至少一個車架個性化設計參數與所述車架數據集，得到輕量化設計數據集；

8、s150：基于所述輕量化設計數據集構建車架有限元模型；

9、s160：求解所述車架有限元模型，判斷模型求解結果是否符合預設要求；

10、如果是，輸出所述車架有限元模型；

11、如果否，則優化所述車架有限元模型。

12、所述步驟s160中，若模型求解結果不符合預設要求則優化所述車架有限元模型，具體包括：

13、優化所述車架有限元模型中的至少部分網絡架構后，重新求解優化后的車架有限元模型，判斷模型求解結果是否符合預設要求；

14、若模型求解結果依然不符合預設要求，則提示用戶調整所述個性化車架設計需求，返回步驟s110。

15、進一步的，在本發明的第二個方面，還提出另一種個性化車架輕量化設計方法，所述方法包括如下步驟：

16、s210：接收用戶輸入的個性化車架設計需求；

17、s220：基于所述個性化車架設計需求，從多個候選的車架設計模板中確定目標設計車架模板，分析所述目標設計車架模板獲得基本車架數據集；

18、s230：解析所述個性化車架設計需求，得出n個車架個性化設計參數

19、s240：令i=1；

20、s250：將個性化設計參數融合到基本車架數據集中，獲得輕量化設計數據集；

21、s260：基于所述輕量化設計數據集構建車架有限元模型；

22、s270：求解所述車架有限元模型，判斷模型求解結果是否符合預設要求；

23、如果模型求解結果符合預設要求，則令i=i+1；判斷i≤n是否成立；

24、如果i≤n成立，則將所述輕量化設計數據集作為基本車架數據集，返回步驟s250；

25、如果i≤n不成立，則輸出所述車架有限元模型。

26、所述步驟s230具體包括：

27、解析所述個性化車架設計需求，得出n個車架個性化設計參數；

28、將所述n個車架個性化設計參數按照優先級降序排列，得到所述n個車架個性化設計參數。

29、所述步驟s270中，如果模型求解結果不符合預設要求，則優化所述車架有限元模型中的至少部分網絡架構后，重新求解優化后的車架有限元模型，判斷模型求解結果是否符合預設要求；

30、若模型求解結果依然不符合預設要求，則提示用戶調整所述個性化車架設計需求，返回步驟s210。

31、如果模型求解結果不符合預設要求，則提示用戶放棄個性化設計參數；

32、若用戶同意放棄個性化設計參數，則令i=i+1；

33、判斷i≤n是否成立；

34、如果i≤n成立，則將所述輕量化設計數據集作為基本車架數據集，返回步驟s250；

35、如果i≤n不成立，則輸出所述車架有限元模型。

36、前述兩個方面的個性化車架輕量化設計方法，可以通過各種形式的電子設備，通過計算機程序指令自動化的實現；所述計算機程序指令可存儲于不同形式的存儲介質中，裝載至計算機電子設備中執行。

37、因此，在本發明的第三個方面，還提供一種計算機可讀存儲介質，用于存儲計算機指令，當所述計算機指令在電子設備上運行時，使得所述電子設備執行前述兩個方面的個性化車架輕量化設計方法。

38、在本發明的第四個方面，還提出一種計算機設備，所述計算機設備包括處理器和存儲器，所述存儲器用于存儲指令，所述處理器用于調用所述存儲器中的指令，使得所述計算機設備執行前述兩個方面的個性化車架輕量化設計方法。

39、在本發明的第五個方面，還提出一種計算機程序產品，所述產品包括計算機程序，當所述計算機程序被執行時，前述兩個方面的個性化車架輕量化設計方法被實現。

40、為實現前述第一個方面的個性化車架輕量化設計方法，在本發明的第六個方面，還提出一種個性化車架輕量化設計系統，所述系統包括：

41、接收單元：接收用戶輸入的個性化車架設計需求；

42、目標設計車架模板匹配單元：?基于所述個性化車架設計需求，從多個候選的車架設計模板中確定目標設計車架模板；

43、解析單元：解析所述個性化車架設計需求，得出至少一個車架個性化設計參數；

44、融合單元：分析所述目標設計車架模板獲得車架數據集，融合所述至少一個車架個性化設計參數與所述車架數據集，得到輕量化設計數據集；

45、有限元模型構建單元：基于所述輕量化設計數據集構建車架有限元模型；

46、有限元模型求解單元：求解所述車架有限元模型，判斷模型求解結果是否符合預設要求；

47、如果是，輸出所述車架有限元模型；

48、如果否，則優化所述車架有限元模型。

49、若模型求解結果不符合預設要求則優化所述車架有限元模型，具體包括：

50、優化所述車架有限元模型中的至少部分網絡架構后，重新求解優化后的車架有限元模型，判斷模型求解結果是否符合預設要求；

51、若模型求解結果依然不符合預設要求，則提示用戶調整所述個性化車架設計需求。

52、為實現前述第二個方面的個性化車架輕量化設計方法，在本發明的第七個方面，還提出一種個性化車架輕量化設計系統，所述系統包括：

53、接收單元：接收用戶輸入的個性化車架設計需求；

54、匹配與分析單元：?基于所述個性化車架設計需求，從多個候選的車架設計模板中確定目標設計車架模板，分析所述目標設計車架模板獲得基本車架數據集；

55、解析單元：解析所述個性化車架設計需求，得出n個車架個性化設計參數

56、輕量化設計單元，所述輕量化設計單元執行如下步驟：

57、step?1：令i=1；

58、step?2：將個性化設計參數融合到基本車架數據集中，獲得輕量化設計數據集；

59、step?3：基于所述輕量化設計數據集構建車架有限元模型；

60、step?4：求解所述車架有限元模型，判斷模型求解結果是否符合預設要求；

61、如果模型求解結果符合預設要求，則令i=i+1；判斷i≤n是否成立；

62、如果i≤n成立，則將所述輕量化設計數據集作為基本車架數據集，返回步驟step2；

63、如果i≤n不成立，則輸出所述車架有限元模型。

64、本發明的技術方案在進行車架輕量化設計時能夠充分考慮用戶的個性化需求，可在滿足設計規范的前提下最大限度的融合用戶個性化需求參數，從而使得車架優化設計過程實現與用戶交互，能夠提升產品體驗。

65、本發明的進一步優點將結合說明書附圖在具體實施例部分進一步詳細體現。
