本發明涉及智能儀表，尤其涉及一種智能儀表內數據對象自定義方法及智能儀表。

背景技術：

1、面向世界上絕大多數國家開發的智能儀表，在軟件上都是遵循國際標準iec62056，并且已經發展到能夠通過國際上權威實驗室的認證測試，例如ctt、idis，在實際應用中基本上也可以互聯互通，具備一定的互操作性。盡管這樣，產品還是存在一些隱性的、深層次的難題。

2、現有的產品主要存在兩方面的問題，一是產品內部軟件架構難以滿足新的不同領域的國際認證，程序的可維護性及軟件質量有待提高，二是產品外部，客戶使用產品的復雜程度高。對于產品內部，iec62056標準主要描述數據模型和通信協議及其安全性，目前面向海外市場的產品雖然能夠通過國際認證，但僅針對最基本的一致性測試，主要檢測產品里面是否具有標準中描述的數據，至于這些數據模型在產品內是否真正發揮作用、是否能夠控制對應軟件功能的實際運行、是否能夠體現出對應軟件功能的實時狀態，并沒有關注。但隨著科技的進步和客戶對于產品要求的提高，新的不同領域的國際認證，例如國家標準iso/iec信息技術安全評估通用準則、國家標準gb_t18336信息技術安全評估通用準則等，越來越多的客戶要求供應商，產品通過這些認證之后才具備投標資格。這些國內外的標準就會詳細評估產品內部的軟件架構及程序編碼，要求廠商提供詳細的軟件設計說明及審查代碼，通過嚴格的檢查，最后才會給出結論，如果通過則給出對應的評估等級，等級越高證明產品軟件越可靠、越安全、質量越高。對于外部使用產品的復雜程度，目前的國際認證均不進行這方面的認證或評估。iec62056詳細描述了數據模型，包括詳細的數據標識及其含義，全世界通用，規劃了廠商自定義的數據標識區間，并且定義了所有這些數據對象的清單，便于外部抄讀，以便了解各產品中具體有哪些數據，十分方便。但因?yàn)楦鳟a(chǎn)品涉及到客戶的個性化需求，就自定義了一些數據對象，而這些自定義的數據對象名稱或含義是各個廠商自定義的，即便通過數據對象清單抄讀出來其數據標識，也無法辨別其含義，這樣就導致了不得不在各個產品外部分別制作一份包含自定義數據的數據庫，標注每個數據對象的名稱含義，再將此數據庫導入上位機的數據管理系統，之后才能讀寫儀表內的各數據。另外每款產品的數據種類都有差別，為了抄讀、設置這些數據，都要分別制作每款產品對應的數據庫，隨著產品種類、型號越來越多，對應的數據庫的數量越來越龐大，歸檔、檢索、對應這些數據庫越來越繁瑣，也很容易出錯。客戶使用起來非常不便。并且這種方式也不利于現場集成，其他設備無法快速了解儀表內到底有哪些數據對象，這樣也就沒有充分發揮iec62056定義的數據對象清單的作用，導致了智能儀表不智能。因此，為解決上述問題，亟待提出一種智能儀表內數據對象自定義方法及智能儀表。

技術實現思路

1、本發明的主要目的是提出一種智能儀表內數據對象自定義方法及智能儀表，旨在解決現有智能儀表內部數據模型和所屬軟件功能模塊關聯弱、軟件功能模塊內聚度不夠以及產品復雜的技術問題。

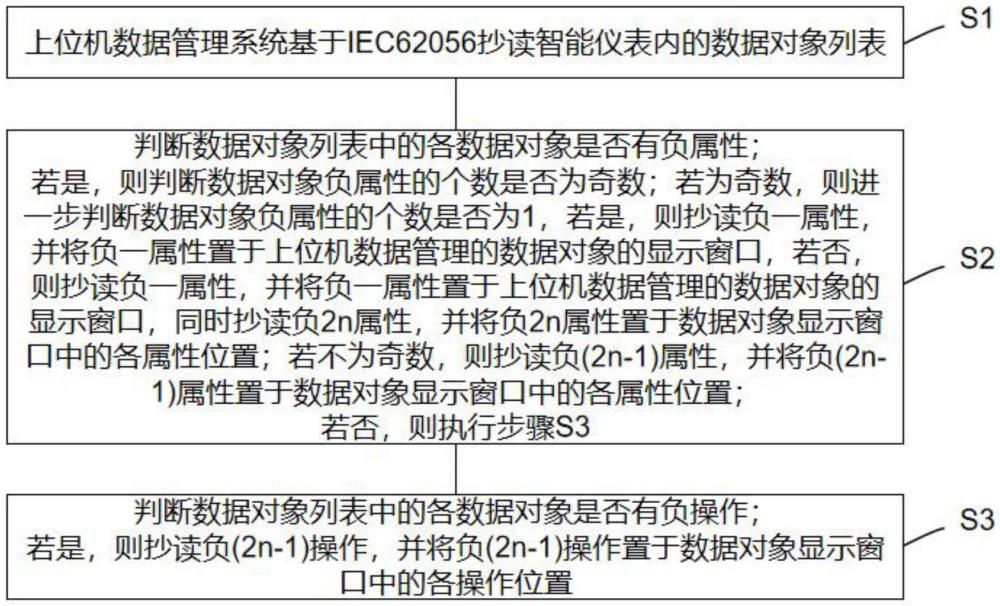

2、為實現上述目的，本發明提供一種智能儀表內數據對象自定義方法，其中，所述智能儀表內數據對象自定義方法包括以下步驟：

3、s1、上位機數據管理系統基于iec62056抄讀智能儀表內的數據對象列表；

4、s2、判斷數據對象列表中的各數據對象是否有負屬性；

5、若是，則判斷數據對象負屬性的個數是否為奇數；若為奇數，則進一步判斷數據對象負屬性的個數是否為1，若是，則抄讀負一屬性，并將負一屬性置于上位機數據管理的數據對象的顯示窗口，若否，則抄讀負一屬性，并將負一屬性置于上位機數據管理的數據對象的顯示窗口，同時抄讀負2n屬性，并將負2n屬性置于數據對象顯示窗口中的各屬性位置；若不為奇數，則抄讀負(2n-1)屬性，并將負(2n-1)屬性置于數據對象顯示窗口中的各屬性位置；其中，n為正整數；

6、若否，則執行步驟s3；

7、s3、判斷數據對象列表中的各數據對象是否有負操作；

8、若是，則抄讀負(2n-1)操作，并將負(2n-1)操作置于數據對象顯示窗口中的各操作位置。

9、優選方案之一，所述步驟s2中若數據對象負屬性的個數為1，則抄讀負一屬性，并將負一屬性置于上位機數據管理的數據對象的顯示窗口，具體為：

10、所述數據對象為自定義的新數據對象，所述新數據對象屬于標準class類，若所述新數據對象負屬性的個數為1，則抄讀負一屬性，所述新數據對象的負一屬性定義為數據對象的名稱，并將負一屬性置于上位機數據管理系統的數據對象的顯示窗口中。

11、優選方案之一，所述新數據對象的負一屬性數據類型為visible-string。

12、優選方案之一，所述步驟s2中若數據對象負屬性的個數不為1，具體為：

13、所述數據對象為自定義的新數據對象，且所述數據對象增加新屬性，若所述新數據對象負屬性的個數不為1，則抄讀負一屬性，將所述新數據對象的負一屬性定義為數據對象的名稱，并將負一屬性置于上位機數據管理的數據對象的顯示窗口；同時，抄讀負2n屬性，將負2n屬性定義為負2n屬性本身的名稱，負(2n+1)屬性定義為負2n屬性的數值，并將負2n屬性置于數據對象顯示窗口中的各屬性位置。

14、優選方案之一，所述負2n屬性采用ascii碼表示。

15、優選方案之一，所述步驟s2中若數據對象負屬性的個數不為奇數，具體為：

16、所述數據對象為iec62056標準中已經定義的數據對象，在所述數據對象上增加新屬性，若所述數據對象的負屬性個數為偶數，則抄讀負(2n-1)屬性，將負(2n-1)屬性定義為負(2n-1)屬性本身的名稱，負2n屬性定義為負(2n-1)屬性的數值，并將負(2n-1)屬性置于數據對象顯示窗口中的各屬性位置。

17、優選方案之一，所述負(2n-1)屬性的名稱采用ascii碼表示。

18、優選方案之一，所述步驟s3中若數據對象列表的各數據對象有負操作，具體為：

19、若數據對象列表中的各數據對象有負操作，且所述負操作的個數為偶數，所述負操作為在數據對象中增加的新操作，則抄讀負(2n-1)操作，將負(2n-1)操作定義為負(2n-1)操作本身的名稱，負2n操作定義為負(2n-1)操作的值或動作，并將負(2n-1)操作置于數據對象顯示窗口中的各操作位置。

20、優選方案之一，所述負(2n-1)操作的名稱采用ascii碼表示。

21、一種智能儀表，所述智能儀表包括所述的一種智能儀表內數據對象自定義方法。

22、本發明的上述技術方案中，該智能儀表內數據對象自定義方法包括以下步驟：上位機數據管理系統基于iec62056抄讀智能儀表內的數據對象列表；判斷數據對象列表中的各數據對象是否有負屬性；若是，則判斷數據對象負屬性的個數是否為奇數；若為奇數，則進一步判斷數據對象負屬性的個數是否為1，若是，則抄讀負一屬性，并將負一屬性置于上位機數據管理的數據對象的顯示窗口，若否，則抄讀負一屬性，并將負一屬性置于上位機數據管理的數據對象的顯示窗口，同時抄讀負2n屬性，并將負2n屬性置于數據對象顯示窗口中的各屬性位置；若不為奇數，則抄讀負(2n-1)屬性，并將負(2n-1)屬性置于數據對象顯示窗口中的各屬性位置；其中，n∈[1,m]；若否，則執行下一步；判斷數據對象列表中的各數據對象是否有負操作；若是，則抄讀負(2n-1)操作，并將負(2n-1)操作置于數據對象顯示窗口中的各操作位置。本發明解決了現有智能儀表內部數據模型和所屬軟件功能模塊關聯弱、軟件功能模塊內聚度不夠以及產品復雜的技術問題。

23、在本發明中，基于iec62056標準和iso/iec?15408，對智能儀表的原有軟件架構進行重構，加強了對數據對象和所屬軟件功能模塊的緊密關聯，增強了軟件功能模塊的內聚，減少了軟件功能模塊之間的耦合，便于多人協同開發，降低了軟件開發和維護的難度，提高了產品質量，容易通過各個領域的國際認證，同時也降低了外部使用產品的復雜程度。
