本發明涉及用于移動智能設備的一種保護殼及其觸感連接器。

背景技術：

1、目前的移動智能設備，例如手機、平板等，在其側面通常設有觸控鍵，通過觸摸觸控鍵可實現對該移動智能設備的一些控制，例如喚醒，調整音量等等?，F(xiàn)有的移動智能設備的保護殼一般是預留露出觸摸鍵的開孔，以便露出觸摸鍵方便使用者觸摸操作。只是這種開孔會影響保護殼的防水性，如果手機保護殼不設開孔完全遮住觸控鍵的話又會影響使用者的觸摸操作，因此申請人正在研發一種能夠傳導觸摸操作的觸感連接器，配設在保護殼上即可遮住觸控鍵又能正常操作觸控鍵。該觸感連接器設有外殼、位于外殼內的導通模組及覆蓋導通模組的面板，面板的壁厚較薄，使用者觸摸面板可將靜電通過導通模組傳遞至觸控鍵上形成操控行為。但是，現有的觸感連接器的面板是固定不動的，無法為使用者提供明確的手感。

2、因此，需要對現有的保護殼及其觸感連接器進行改進。

技術實現思路

1、本發明提供一種提供操作手感的保護殼及其觸感連接器。

2、具體地，本發明是通過如下技術方案實現的：一種觸感連接器，包括外殼、導通模組、面板及硅膠件，所述外殼設有一圈側壁及由所述側壁圍設形成的收容腔，所述硅膠件環設在所述導通模組外并將所述導通模組安置在所述收容腔內，所述面板位于所述導通模組的頂面上并露出所述外殼；所述面板受壓時帶動所述導通模組一起向下浮動，同時帶動所述硅膠件發生形變。

3、在優選的實施方式中，所述硅膠件在所述導通模組與所述側壁之間的間隙內注塑成型。

4、在優選的實施方式中，所述硅膠件設有內側墻、外側墻及連接部，所述內側墻與所述導通模組結合，所述外側墻與所述側壁結合，所述內側墻與所述外側墻間隔設置并在兩者之間形成間隙，所述連接部位于所述間隙內并連接所述內側墻與所述外側墻，所述內側墻跟隨所述導通模組下移并帶動所述連接部發生形變。

5、在優選的實施方式中，所述內側墻為豎直壁并結合至所述導通模組的外側面，所述外側墻為l形并結合至所述側壁的內側面及底面。

6、在優選的實施方式中，所述內側墻與所述外側墻的頂面及底面分別齊平。

7、在優選的實施方式中，所述收容腔設有上開口，所述面板位于所述上開口內；所述上開口內設有臺階面，所述面板位于所述臺階面的正上方并與所述臺階面之間設有間隔。

8、在優選的實施方式中，所述硅膠件的頂面與所述臺階面齊平。

9、在優選的實施方式中，所述側壁的頂面形成環繞所述面板的上大下小的喇叭口。

10、在優選的實施方式中，所述導通模組的頂面設有若干上導電片，所述導通模組的底面設有與所述上導電片分別對應導通的若干下導電片，所述導通模組的頂面向上凸出于所述硅膠件的頂面，所述導通模組的底面向下凸出于所述硅膠件的底面。

11、本發明還可以通過如下技術方案實現：一種保護殼，用于罩在移動設備外，包括殼體及前述觸感連接器，所述觸感連接器安裝在所述殼體的側邊上。

12、本發明保護殼的觸感連接器的面板可浮動，可提供明確的按壓手感，確保對觸感連接器的操作穩定性。

13、應當理解的是，以上的一般描述和后文的細節描述僅是示例性和解釋性的，并不能限制本發明。

技術特征：

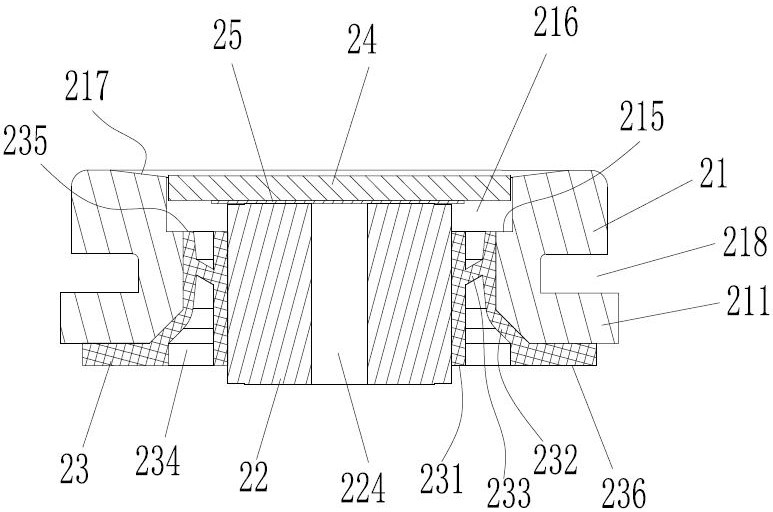

1.一種觸感連接器，其特征在于：包括外殼、導通模組、面板及硅膠件，所述外殼設有一圈側壁及由所述側壁圍設形成的收容腔，所述硅膠件環設在所述導通模組外并將所述導通模組安置在所述收容腔內，所述面板位于所述導通模組的頂面上并露出所述外殼；所述硅膠件在所述導通模組與所述側壁之間的間隙內注塑成型，所述硅膠件設有內側墻、外側墻及連接部，所述內側墻與所述導通模組結合，所述外側墻與所述側壁結合，所述內側墻與所述外側墻間隔設置并在兩者之間形成間隙，所述連接部位于所述間隙內并連接所述內側墻與所述外側墻，所述面板受壓時帶動所述導通模組一起向下浮動，所述內側墻跟隨所述導通模組下移并帶動所述連接部發生形變。

2.根據權利要求1所述的觸感連接器，其特征在于：所述內側墻為豎直壁并結合至所述導通模組的外側面，所述外側墻為l形并結合至所述側壁的內側面及底面。

3.根據權利要求2所述的觸感連接器，其特征在于：所述內側墻與所述外側墻的頂面及底面分別齊平。

4.根據權利要求1所述的觸感連接器，其特征在于：所述收容腔設有上開口，所述面板位于所述上開口內；所述上開口內設有臺階面，所述面板位于所述臺階面的正上方并與所述臺階面之間設有間隔。

5.根據權利要求4所述的觸感連接器，其特征在于：所述硅膠件的頂面與所述臺階面齊平。

6.根據權利要求4所述的觸感連接器，其特征在于：所述側壁的頂面形成環繞所述面板的上大下小的喇叭口。

7.根據權利要求1所述的觸感連接器，其特征在于：所述導通模組的頂面設有若干上導電片，所述導通模組的底面設有與所述上導電片分別對應導通的若干下導電片，所述導通模組的頂面向上凸出于所述硅膠件的頂面，所述導通模組的底面向下凸出于所述硅膠件的底面。

8.一種保護殼，用于罩在移動設備外，其特征在于：包括殼體及如權利要求1至7中任意一項所述的觸感連接器，所述觸感連接器安裝在所述殼體的側邊上。

技術總結
本發明揭露了一種保護殼及其觸感連接器，該觸感連接器包括外殼、導通模組、面板及硅膠件，外殼設有一圈側壁及由側壁圍設形成的收容腔，硅膠件環設在導通模組外并將導通模組收容在收容腔內，面板位于導通模組的頂面上并露出外殼。其中，面板受壓時帶動導通模組一起向下浮動，同時帶動硅膠件發生形變。本發明保護殼的觸感連接器的面板可浮動，可提供明確的按壓手感，確保對觸感連接器的操作穩定性。

技術研發人員：史廣星,鄔斌斌
受保護的技術使用者：昆山思瑞奕電子有限公司
技術研發日：
技術公布日：2025/4/24
