本發明涉及文物三維數字采集，特別是一種文物三維數字采集方法及裝置。

背景技術：

1、文物三維數字采集是指利用現代三維掃描技術和圖像處理技術，對文物進行高精度的數字化記錄和重建，其目的是為了保存文物的精確幾何形狀、紋理細節等信息，便于后續的研究、保護、展示和修復工作，主要技術手段包括激光雷達(lidar)、多視角立體視覺、結構光掃描、高分辨率相機拍攝等。

2、在文物三維數字采集技術領域，傳統的文物三維數字采集方法由于設備精度不足或環境因素導致數據噪聲大、異常值多，影響最終模型的質量，且傳統方法在提取文物表面粗糙度和形狀偏差等關鍵特征時，因缺乏有效的計算方法而導致結果不準確，同時現有方法中單一數據源的三維重建難以捕捉文物的全部細節，特別是在復雜幾何特征和表面紋理方面。

技術實現思路

1、鑒于上述現有存在的問題，提出了本發明。

2、因此，本發明提供了一種文物三維數字采集方法及裝置解決傳統的文物三維數字采集方法由于設備精度不足或環境因素導致數據噪聲大、異常值多，影響最終模型的質量，且傳統方法在提取文物表面粗糙度和形狀偏差等關鍵特征時，因缺乏有效的計算方法而導致結果不準確的問題。

3、為解決上述技術問題，本發明提供如下技術方案：

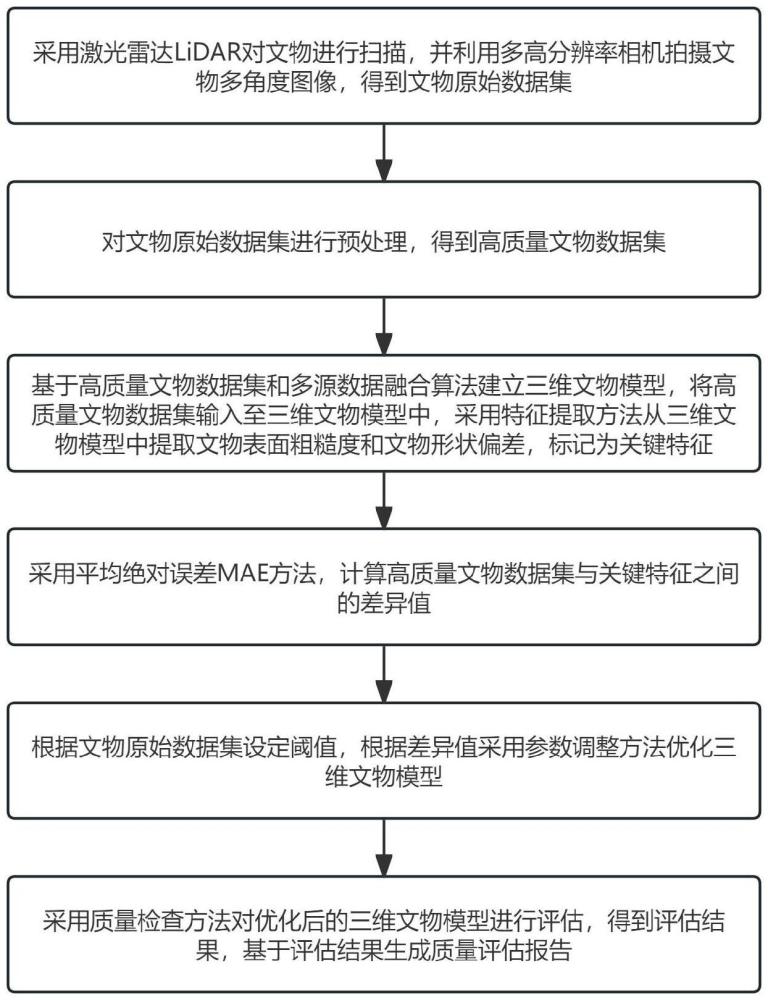

4、第一方面，本發明提供了一種文物三維數字采集方法，其包括：

5、采用激光雷達lidar對文物進行掃描，并利用多高分辨率相機拍攝文物多角度圖像，得到文物原始數據集；

6、對文物原始數據集進行預處理，得到高質量文物數據集；

7、基于高質量文物數據集和多源數據融合算法建立三維文物模型，將高質量文物數據集輸入至三維文物模型中，采用特征提取方法從三維文物模型中提取文物表面粗糙度和文物形狀偏差，標記為關鍵特征；

8、采用平均絕對誤差mae方法，計算高質量文物數據集與關鍵特征之間的差異值；

9、根據文物原始數據集設定閾值，根據差異值采用參數調整方法優化三維文物模型；

10、采用質量檢查方法對優化后的三維文物模型進行評估，得到評估結果，基于評估結果生成質量評估報告

11、作為本發明所述一種文物三維數字采集方法的一種優選方案，其中：所述采用激光雷達lidar對文物進行掃描，并利用多高分辨率相機拍攝文物多角度圖像，得到文物原始數據集，具體步驟為：

12、部署高精度激光雷達lidar設備圍繞文物進行全面掃描，通過發射激光脈沖并測量反射時間，得到lidar點云數據；

13、在文物周圍部署多高分辨率相機，從不同角度對文物進行拍攝，獲得文物相機圖像數據；

14、將lidar點云數據通過外參矩陣投影到相機圖像平面，得到每個測量點對應的像素坐標；

15、將lidar點云數據構建成kd樹，利用kd樹定位對每個像素坐標找到最鄰近的lidar測量點，基于lidar測量點利用插值算法得到其與像素坐標之間的幾何關系，得到該像素坐標對應的顏色和深度；

16、采用直接映射法將該像素坐標對應的顏色和深度結合，并生成深度圖和彩色圖像的融合數據；

17、將生成深度圖和彩色圖像的融合數據存儲在多通道圖像中，形成文物原始數據集。

18、作為本發明所述一種文物三維數字采集方法的一種優選方案，其中：所述對文物原始數據進行預處理，得到高質量文物數據集，具體步驟為：

19、通過同步控制方法對文物原始數據集中的lidar點云數據與文物相機圖像數據進行時間同步，得到時間同步后的文物數據集；

20、結合局部均值濾波和局部離群點檢測方法對時間同步后的文物數據集進行去噪過濾和異常值檢測；

21、通過多視角數據融合技術，從文物相機圖像數據中提取文物表面紋理和顏色；

22、填充lidar點云數據中的缺失部分，并得到預處理后的高質量文物數據集，表達式為：

23、

24、其中，q表示高質量文物數據集，表示lidar點云數據，表示從不同視角拍攝的高分辨率相機圖像數據集合，k表示不同的相機視角，k是相機數量，fusion表示多視角數據融合算法。

25、作為本發明所述一種文物三維數字采集方法的一種優選方案，其中：所述基于高質量文物數據集和多源數據融合算法建立三維文物模型，將高質量文物數據集輸入至三維文物模型中，采用特征提取方法從三維文物模型中提取文物表面粗糙度和文物形狀偏差，標記為關鍵特征，具體步驟為：

26、采用多視圖立體視覺算法mvs和高質量文物數據集建立三維文物模型，表達式為：

27、

28、其中，h表示三維文物模型，表示相機圖像的顏色強度，o代表由高質量數據集q中提供的平均光照強度，α和β分別是控制顏色與光照強度之間轉換關系參數，γ是權重因子，l(θ,ρ)表示計算三維文物模型中每個點光照效果的函數，da表示現實文物表面上的一個區域，d表示從觀測點到文物表面的距離，δ是一個比例因子；

29、對三維文物模型進行法線估計normal?estimation，得到每個點的法線方向；

30、基于法線方向，使用主成分分析方法計算三維文物模型中每個點的局部曲率分布；

31、根據局部曲率分布，計算三維文物模型中文物表面粗糙度r，表達式為：

32、

33、其中，ci表示三維文物模型中第i個參與計算的點的局部曲率，i是三維文物模型中參與計算的點的索引變量，c表示所有點的平均曲率，∝表示計算表面粗糙度點的數量；

34、采用歐幾里得距離度量方法計算三維文物模型中文物形狀偏差s，表達式為：

35、

36、其中，s表示文物形狀偏差，a表示文物表面區域的總面積，x，y，z分別表示現實文物表面任意一點的坐標，x'，y'，z'分別表示三維文物模型中對應點的坐標，da表示現實文物表面上的一個區域；

37、將文物表面粗糙度r和文物形狀偏差s標記為關鍵特征。

38、作為本發明所述一種文物三維數字采集方法的一種優選方案，其中：所述采用平均絕對誤差mae方法，計算高質量文物數據集與關鍵特征之間的差異值，具體步驟為：

39、采用平均絕對誤差mae計算三維文物模型中文物表面粗糙度r的差異值和文物形狀偏差s的差異值，表達式為：

40、

41、其中，i表示三維文物模型中參與計算的點的索引變量，gr表示表面粗糙度差異，gs表示形狀偏差差異，qr(i)表示高質量文物數據集中第i個參與計算的點的表面粗糙度，qs(i)表示高質量文物數據集中第i個參與計算的點的形狀偏差，r(i)表示三維文物模型中第i個參與計算的點的表面粗糙度，s(i)表示三維文物模型中第i個參與計算的點的形狀偏差，δ表示三維文物模型中參與計算的點的數量；

42、采用加權平均方法計算表面粗糙度差異gr和形狀偏差差異gs的綜合差異值，表達式為：

43、

44、其中，g表示綜合差異值，wr表示表面粗糙度差異的權重，ws表示形狀偏差差異的權重，gr表示表面粗糙度差異，gs表示形狀偏差差異。

45、作為本發明所述一種文物三維數字采集方法的一種優選方案，其中：所述根據文物原始數據集設定閾值，根據差異值采用參數調整方法優化三維文物模型，具體步驟為：

46、設定綜合差異閾值π，與綜合差異值g進行比對；

47、當g≤π時，表示三維文物模型質量良好，無需進一步調整；

48、當g>π時，表示三維文物模型存在不一致性，存在問題區域，并對三維文物模型進行優化；

49、采用全局注冊算法捕捉三維文物模型中的初始旋轉矩陣v和初始平移向量∩；

50、采用迭代優化算法調整三維文物模型中的初始旋轉矩陣v和初始平移向量∩，得到優化后的三維文物模型，表達式為：

51、vnew＝v·exp(δr)；

52、∩new＝∩+δt；

53、其中，exp(δr)表示基于增量δr的指數映射，exp表示指數函數，δt表示平移增量，v表示初始旋轉矩陣，∩表示初始平移向量，vnew表示優化后的旋轉矩陣，∩new表示優化后的平移向量。

54、作為本發明所述一種文物三維數字采集方法的一種優選方案，其中：所述采用質量檢查方法對優化后的三維文物模型進行分析，得到分析結果，基于分析結果生成質量評估報告，具體步驟為：

55、基于優化后的三維文物模型，重新輸入綜合差異值gnew，并與綜合差異閾值π進行重新比對，設定迭代次數，直至滿足gnew≤π或者達到迭代次數時，則停止優化；

56、采用質量檢查方法標記所有超出綜合差異閾值π的異常點，運行cloudcompare分析軟件分析表面粗糙度差異gr和形狀偏差差異的分布情況gs，同時測量三維文物模型的幾何形狀相對于參考模型之間的偏差值，得到分析結果；

57、對分析結果進行匯總，得到評估報告。

58、第二方面，本發明提供了一種文物三維數字采集裝置，包括：數據采集模塊、數據處理模塊、特征提取模塊、評估優化模塊以及報告生成模塊；

59、所述數據采集模塊，用于采用激光雷達lidar對文物進行全面掃描，并利用多高分辨率相機拍攝文物多角度圖像，得到文物原始數據集；

60、所述數據預處理模塊，用于對文物原始數據集進行預處理，以去除噪聲和異常值，得到高質量文物數據集；

61、所述特征提取模塊，用于基于高質量文物數據集和多源數據融合算法建立三維文物模型，并采用特征提取方法從三維文物模型中提取關鍵特征；

62、所述評估優化模塊，采用平均絕對誤差mae方法計算高質量文物數據集與關鍵特征之間的差異值；

63、所述報告生成模塊，用于對優化后的三維文物模型進行質量檢查，標記所有超出綜合差異閾值的異常點，分析表面粗糙度差異和形狀偏差差異的分布情況，并基于分析結果生成質量評估報告。

64、第三方面，本發明提供了一種計算機設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其中：所述計算機程序被處理器執行時實現如本發明第一方面所述的一種文物三維數字采集方法的任一步驟。

65、第四方面，本發明提供了一種計算機可讀存儲介質，其上存儲有計算機程序，其中：所述計算機程序被處理器執行時實現如本發明第一方面所述的一種文物三維數字采集方法的任一步驟。

66、本發明有益效果為：通過lidar和多高分辨率相機的結合使用，不僅提高了數據的精度和完整性，還增強了對復雜結構和細微特征的捕捉能力，減少了信息遺漏的風險，采用先進的多源數據融合和幾何配準技術，不僅提升了模型的幾何精度，還保證了紋理映射的逼真度，使得三維文物模型能夠真實反映文物的實際形態和細節，便于后續的研究和展示，采用mae方法計算差異值，并設定閾值進行優化調整，確保了模型在幾何結構和表面特征上的高度一致，減少了不一致性和誤差，提高了模型的整體質量，通過設定綜合差異閾值并進行多次迭代優化，確保模型逐步接近理想狀態，最終達到高質量的標準。
