本發明屬于航空發動機加速任務試車譜，具體涉及考慮多模式多危險點的加速任務試車譜編制方法及系統。

背景技術：

1、航空發動機作為復雜的動力系統，其核心部件例如風扇盤、渦輪盤、渦輪葉片和燃燒室機匣,在運行過程中承受著高溫、高壓、高速等極端工況，這對其結構強度和疲勞壽命提出了極高要求。為了確保這些關鍵部件在實際服役期間的安全性和可靠性，必須對其進行試車。然而，傳統的長期壽命試車譜雖然能模擬真實的運行環境，但測試周期長、成本高，難以滿足現代航空發動機研發對快速測試和優化的需求。

2、加速任務試車作為一種縮短測試周期、加快疲勞損傷累積的有效方法，近年來得到了廣泛關注。通過合理設計的加速任務試車譜，可以在更短的時間內模擬出部件在長期運行中的損傷行為，從而大幅降低測試成本。在以往的加速任務試車中，系統性研究編制方法的較為有限，且編譜條件通常過于理想化，無法準確地反映部件在實際服役過程中的損傷狀態，因此，需要研發一種新的考慮多模式多危險點的加速任務試車譜編制方法及系統來解決現有的問題。

技術實現思路

1、本發明的目的在于提供一種考慮多模式多危險點的加速任務試車譜編制方法及系統，以解決加速任務試車譜編制方法過于理想化的問題。

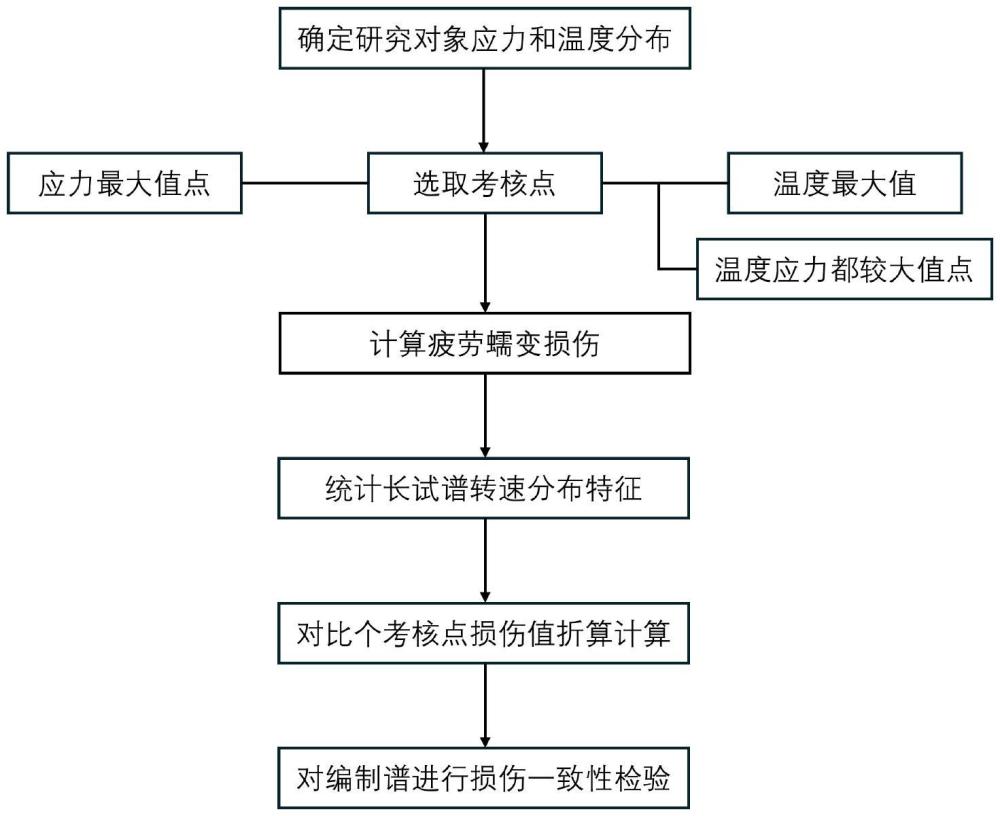

2、為實現上述目的，本發明提供如下技術方案：一種考慮多模式多危險點的加速任務試車譜編制方法，包括如下步驟：

3、步驟一：對研究對象的零部件進行應力仿真分析，通過仿真分析，獲取零部件在不同載荷和工況條件下的應力和溫度分布情況，從而確定其關鍵受力區域和潛在薄弱點；

4、步驟二：選取多個具有代表性的考核點作為潛在的危險點進行重點分析；考核點的選擇依據零部件在運行中的關鍵特性；通過考核點的合理選取，可以確保試車譜更具合理性和實用性；

5、步驟三：采用miner線性累積損傷理論，對選取的各個考核點分別進行疲勞和蠕變損傷的計算與評估；具體包括，對于每個考核點，根據其在工作循環中的應力變化情況，首先計算其疲勞損傷，評估因循環載荷引起的材料累積損傷程度；然后，根據考核點的溫度和應力水平，進一步計算蠕變損傷；

6、步驟四：發動機中的熱沖擊載荷來源于溫度的變化，溫度的變化率很大程度上取決于轉速的變化率，在編制加速任務試車譜時峰谷值溫度通過慢車-最大-慢車循環中的轉速保證；因此為了確保熱沖擊損傷等效，對長期壽命試車譜中的轉速變化率分布特征進行統計分析，確定慢車狀態到最大狀態切換速率；

7、步驟五：對比各個考核點的不同失效模式損傷值，選取疲勞損傷最大值的考核點折算為加速譜的慢車-最大-慢車循環數，選取蠕變損傷最大值的考核點折算最大化狀態保持時間；

8、步驟六：根據以上步驟得出的慢車-最大-慢車循環數、最大狀態保持時間和慢車狀態到最大狀態切換速率綜合編制考慮多考核點的加斯任務試車譜；

9、步驟七：對考慮多模式多危險點編制的加速任務試車譜與原長期壽命試車譜進行損傷一致性檢驗。

10、優選的，所述步驟二中，考核點的選取可包括以下幾類：首先是應力最大值點，其次是溫度最大值點，此外，還可選擇應力和溫度同時較大的位置作為考核點，以全面評估零部件在復雜工況下的性能表現。

11、優選的，所述步驟三中，對各個考核點疲勞損傷計算使用miner線性法則式中ni為某級應力水平所施加的循環，ni為該應力水平下直至發生破壞時所需要的循環數，蠕變損傷同理采用計算，式中ti為某級載荷水平下保持時間，tci為該載荷水平下蠕變斷裂所需時間。

12、優選的，所述步驟五中，綜合對比各個考核點的疲勞損傷值和蠕變損傷值，對于疲勞損傷值最大的考核點用來折算為加速譜的慢車-最大-慢車循環數式中di-m-i為單個慢車-最大-慢車循環的疲勞損傷。優選的，蠕變損傷最大的考核點用來折算為加速譜的最大狀態保持時間式中dm為最大狀態下單位時間內的蠕變損傷。

13、優選的，所述步驟七中，為對多模式多危險點編制的加速任務試車譜與長期壽命試車譜損傷一致性檢驗，通過溫度修正系數對光滑試驗件試驗段載荷進行修正s(t0)＝s(t)·σb(t0)/σb(t)，s(t0)，s(t)分別代表溫度為t0和t時的應力；σb(t0)，σb(t)分別代表溫度為t0和t時的拉伸強度設計了一種變截面試驗件，對比加速譜和長試譜試驗結果。

14、本發明另提供一種考慮多模式多危險點的加速任務試車譜編制系統，包括：

15、獲取模塊，用于獲取零部件在不同載荷、工況條件下的應力和溫度分布情況；

16、選取模塊，用于選取多個零部件運行中關鍵特性的考核點作為潛在的危險點進行分析；

17、計算與評估模塊，用于對選取的每個考核點分別進行疲勞和蠕變損傷的計算與評估；

18、統計分析模塊，用于統計分析長期壽命試車譜中的轉速變化率分布特征，確定慢車狀態到最大狀態切換速率；

19、對比模塊，用于對比各個考核點的不同失效模式損傷值，選取疲勞損傷最大值的考核點折算為加速譜的慢車-最大-慢車循環數，選取蠕變損傷最大值的考核點折算最大狀態保持時間；

20、編制模塊，用于根據慢車-最大-慢車循環數、最大狀態保持時間和慢車狀態到最大狀態切換速率編制加速任務試車譜；

21、檢驗?zāi)K，用于檢驗加速任務試車譜與長期壽命試車譜損傷一致性。

22、本發明的技術效果和優點：該考慮多模式多危險點的加速任務試車譜編制方法及系統，簡單直觀，步驟簡潔，通用性強，適用于大多數軍用或者民用航空發動機加速任務試車譜的編制，能夠準確地反映部件在實際服役過程中的損傷狀態，為加速任務試車譜的優化提供了有力支持；從選取多個危險點進行考核的角度出發，對航空發動機加速任務試車譜的編制方法方面進行了創新，通過提出多模式多危險點的典型零部件加速任務試車譜編制方法，為加速任務試車譜編制方法的優化提供了理論依據，具有極強的推廣性。

技術特征：

1.一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：包括：

2.根據權利要求1所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述零部件運行中關鍵特性包括：零部件應力最大值點、溫度最大值點和應力溫度都較大的點。

3.根據權利要求1所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述獲取零部件在不同載荷、工況條件下的應力和溫度分布情況包括：通過仿真分析，獲取零部件在不同載荷、工況條件下的應力和溫度分布情況。

4.根據權利要求1所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述對選取的每個考核點分別進行疲勞和蠕變損傷的計算與評估包括：通過miner線性累積損傷算法對選取的每個考核點分別進行疲勞和蠕變損傷的計算與評估；具體包括：

5.根據權利要求4所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述計算疲勞損傷包括：累積疲勞損傷計算值式中ni為某級應力水平所施加的循環，ni為該應力水平下直至發生破壞時所需要的循環數，df為累積疲勞損傷計算值。

6.根據權利要求4所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述根據考核點的溫度和應力水平，計算蠕變損傷包括：蠕變損傷采用計算，式中ti為某級載荷水平下保持時間，tci為該載荷水平下蠕變斷裂所需時間，dc為累積蠕變損傷計算值。

7.根據權利要求1所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述選取疲勞損傷最大值的考核點折算為加速譜的慢車-最大-慢車循環數包括：比較每個考核點的疲勞損傷值和蠕變損傷值，疲勞損傷值最大的考核點折算為加速譜的慢車-最大-慢車循環數式中df為各次循環總疲勞損傷，式中di-m-i為單個慢車-最大-慢車循環的疲勞損傷，n為折算循環數。

8.根據權利要求1所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述選取蠕變損傷最大值的考核點折算最大狀態保持時間包括：蠕變損傷最大的考核點折算為加速譜的最大狀態保持時間

9.根據權利要求1所述的一種考慮多模式多危險點的加速任務試車譜編制方法，其特征在于：所述檢驗加速任務試車譜與長期壽命試車譜損傷一致性包括：通過溫度修正系數對光滑試驗件試驗段載荷進行修正s(t0)＝s(t)·σb(t0)/σb(t)，式中，s(t0)，s(t)分別表示溫度為t0和t時的應力；σb(t0)，σb(t)分別表示溫度為t0和t時的拉伸強度，根據修正結果設計變截面試驗件，對比加速譜和長試譜試驗結果。

10.一種考慮多模式多危險點的加速任務試車譜編制系統，其特征在于：包括：

技術總結
本發明公開了一種考慮多模式多危險點的加速任務試車譜編制方法及系統，屬于航空發動機加速任務試車譜技術領域，包括：獲取零部件在不同載荷、工況條件下的應力和溫度分布情況；選取多個零部件運行中關鍵特性的考核點作為潛在的危險點進行分析；對選取的每個考核點分別進行疲勞和蠕變損傷的計算與評估；統計分析長期壽命試車譜中的轉速變化率分布特征，確定慢車狀態到最大狀態切換速率；對比各個考核點的不同失效模式損傷值；該考慮多模式多危險點的加速任務試車譜編制方法及系統，適用于大多數軍用或者民用航空發動機加速任務試車譜的編制，能夠準確地反映部件在實際服役過程中的損傷狀態，為加速任務試車譜的優化提供了有力支持。

技術研發人員：牛序銘,陳昊文,孫志剛,宋迎東,張祿
受保護的技術使用者：南京航空航天大學
技術研發日：
技術公布日：2025/4/28
