本發明涉及鍵盤，具體涉及一種具備多媒體控制功能的可拆卸鍵盤。

背景技術：

1、鍵盤是我們?nèi)粘Ｉ钪谐Ｒ姷碾娮釉O(shè)備配件，但是現在的鍵盤結構簡單，為了增加鍵軸安裝的牢固性，一般會使鍵軸插接的較為牢固，沒有專用的工件基本無法進行拆卸，且鍵軸在長時間的使用后，會出現失靈或者損壞的情況，一旦失靈后，該鍵軸對應的數字就無法輸入，對于臺式電腦這類沒有自帶鍵盤的電子設備，就會造成無法打字的情況，嚴重的影響其使用。

技術實現思路

1、本發明所要解決的技術問題是提供一種具備多媒體控制功能的可拆卸鍵盤，通過臨時替換的方式能實現該數字或者字母的輸入，避免了影響使用，且整體的拆卸便捷，以解決上述背景技術中提出的問題。

2、本發明是通過以下技術方案來實現的：一種具備多媒體控制功能的可拆卸鍵盤，包括底殼、鍵盤主板和多個鍵軸，所述鍵盤主板安裝于底殼的表面上，鍵盤主板的表面上安裝有多根橫桿，橫桿之間形成定位通道，定位通道中均設有調節框，多個鍵軸均設置于調節框中，鍵軸的四個角上均設有定位槽，調節框的內側面正對于定位槽處均凸出形成定位部，定位部均插入至定位槽中，調節框的一端均延伸至鍵盤主板的外部，并均安裝有將調節框定位的鎖定組件。

3、作為優選的技術方案，鍵盤主板正對于每個鍵軸處均嵌入式安裝有第一觸點，第一觸點的表面上均設有插槽，鍵軸朝向鍵盤主板的一端面上均安裝有多個第二觸點，第二觸點的一端均插入至插槽中，插槽和第二觸點的外表面均呈半球型結構設置。

4、作為優選的技術方案，鎖定組件均包括固定座和定位柱，固定座均安裝于底殼上，固定座上均設有凹槽，調節框的一端正對于固定座處均設有定位孔，定位柱的一端均插入至定位孔中，另一端均插入至凹槽中，并均安裝有壓縮彈簧，壓縮彈簧的另一端均安裝于凹槽的內壁面上。

5、作為優選的技術方案，調節框的兩側均設有滑槽，橫桿朝向調節框的側面上均安裝有滑條，滑條均滑動設置于滑槽中。

6、作為優選的技術方案，多根橫桿的一端安裝有縱桿，縱桿的一側面與調節框的端面抵觸設置。

7、作為優選的技術方案，其中一根橫桿上安裝有多個用于控制音量加減鍵、播放/暫停的按鈕。

8、作為優選的技術方案，鍵軸的寬度與調節框內腔的寬度相匹配。

9、作為優選的技術方案，調節框均由高強度塑料材料制成。

10、作為優選的技術方案，橫桿上均設有對應鍵軸的刻度。

11、本發明的有益效果是：本發明結構簡單，鍵軸活動設置，在任意鍵軸失靈后，通過拉動調節框的方式能將一旁的鍵軸臨時的代替失靈的位置的鍵軸，以進行臨時的輸入，確保緊急情況的使用，且在向外拉動調節框后，一排鍵軸能直接的完成拆卸，大大的增加了便捷性，無需使用到專用的工具。

技術特征：

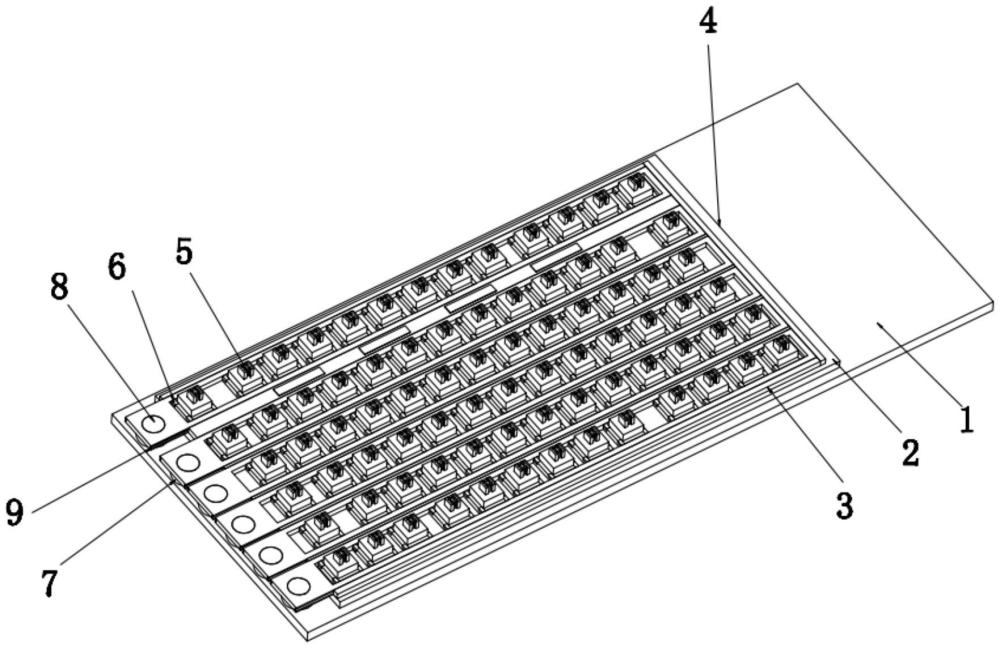

1.一種具備多媒體控制功能的可拆卸鍵盤，其特征在于：包括底殼(1)、鍵盤主板(2)和多個鍵軸(5)，所述鍵盤主板(2)安裝于底殼(1)的表面上，鍵盤主板(2)的表面上安裝有多根橫桿(3)，橫桿(3)之間形成定位通道，定位通道中均設有調節框，多個鍵軸(5)均設置于調節框(11)中，鍵軸(5)的四個角上均設有定位槽(14)，調節框(11)的內側面正對于定位槽(14)處均凸出形成定位部(6)，定位部(6)均插入至定位槽(14)中，調節框的一端均延伸至鍵盤主板(2)的外部，并均安裝有將調節框定位的鎖定組件。

2.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：鍵盤主板(2)正對于每個鍵軸(5)處均嵌入式安裝有第一觸點(10)，第一觸點(10)的表面上均設有插槽，鍵軸(5)朝向鍵盤主板(2)的一端面上均安裝有多個第二觸點(16)，第二觸點(16)的一端均插入至插槽中，插槽和第二觸點(16)的外表面均呈半球型結構設置。

3.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：鎖定組件均包括固定座(7)和定位柱(8)，固定座(7)均安裝于底殼(1)上，固定座(7)上均設有凹槽，調節框的一端正對于固定座(7)處均設有定位孔(15)，定位柱(8)的一端均插入至定位孔(15)中，另一端均插入至凹槽中，并均安裝有壓縮彈簧，壓縮彈簧的另一端均安裝于凹槽的內壁面上。

4.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：調節框的兩側均設有滑槽(9)，橫桿(3)朝向調節框(11)的側面上均安裝有滑條(13)，滑條(13)均滑動設置于滑槽(9)中。

5.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：多根橫桿(3)的一端安裝有縱桿(4)，縱桿(4)的一側面與調節框的端面抵觸設置。

6.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：其中一根橫桿(3)上安裝有多個用于控制音量加減鍵、播放/暫停的按鈕(12)。

7.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：鍵軸(5)的寬度與調節框內腔的寬度相匹配。

8.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：調節框(11)均由高強度塑料材料制成。

9.根據權利要求1所述的具備多媒體控制功能的可拆卸鍵盤，其特征在于：橫桿(3)上均設有對應鍵軸(5)的刻度。

技術總結
本發明公開了一種具備多媒體控制功能的可拆卸鍵盤，包括底殼、鍵盤主板和多個鍵軸，所述鍵盤主板安裝于底殼的表面上，鍵盤主板的表面上安裝有多根橫桿，橫桿之間形成定位通道，定位通道中均設有調節框，多個鍵軸均設置于調節框中，鍵軸的四個角上均設有定位槽，調節框的內側面正對于定位槽處均凸出形成定位部，定位部均插入至定位槽中，調節框的一端均延伸至鍵盤主板的外部，并均安裝有將調節框定位的鎖定組件。本發明結構簡單，鍵軸活動設置，通過拉動調節框的方式能將一旁的鍵軸臨時的代替失靈的位置的鍵軸，以進行臨時的輸入，確保緊急情況的使用，且在向外拉動調節框后，一排鍵軸能直接的完成拆卸，大大的增加了便捷性。

技術研發人員：林江,曾丹,馮琦
受保護的技術使用者：深圳市匯壹智慧科技有限公司
技術研發日：
技術公布日：2025/4/28
