本申請涉及數據處理，尤其涉及一種ufs自檢測方法、電子設備及存儲介質。

背景技術：

1、在電子設備和嵌入式系統的開發過程中，通用閃存存儲（universal?flashstorage，ufs），扮演著至關重要的角色。它旨在提供比傳統存儲介質如嵌入式多媒體卡（embedded?multi?media?card，emmc）更快的數據讀寫速度和更高的效率，特別適用于智能手機、平板電腦和其他便攜式設備。

2、在jedec220x?ufs協議中定義了一種休眠模式（hiberate8），當處于該模式情況下設備會處于定義的休眠狀態，在休眠狀態下若ufs發送端需要對ufs接收端進行其他操作時需要先退出休眠狀態，如果ufs接收端在退出休眠狀態時沒有準備好，則會導致通信失敗需要走重傳流程，而ufs接收端的接收能力會在退出休眠狀態后固定，即使有重傳機制也無法實現鏈接的重建。目前相關技術中，通過ufs控制接收端對退出休眠狀態收到的第一個幀數據進行比較操作，當比較出錯時則發送nac消息至ufs發送端使得ufs發送端重新發送操作幀消息，然而，ufs接收端在沒有自適應功能的前提下，接收幀消息的均衡器參數會固定，重新接收的數據幀還是會接收失敗。

技術實現思路

1、以下是對本文詳細描述的主題的概述。本概述并非是為了限制權利要求的保護范圍。

2、本申請實施例提供了一種ufs自檢測方法、電子設備以及存儲介質，能夠提高ufs通信的兼容性和穩定性。

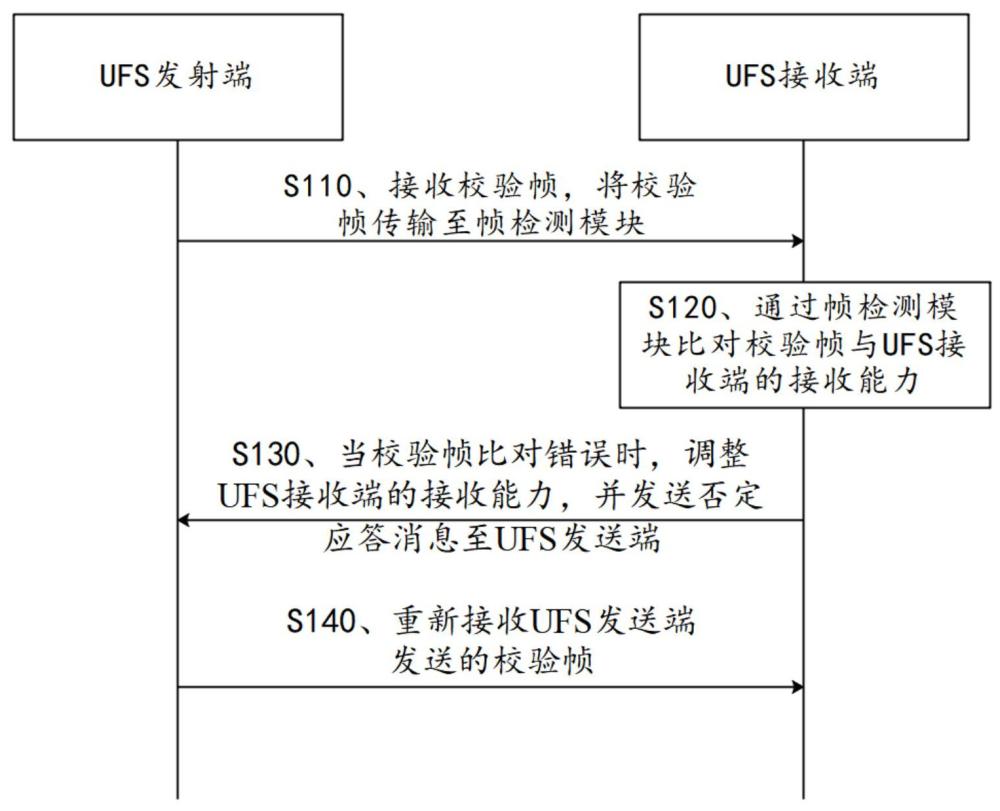

3、第一方面，本申請實施例提供了一種ufs自檢測方法，應用于ufs接收端，所述ufs接收端與ufs發送端連接，所述ufs接收端包括幀檢測模塊，所述方法包括：

4、接收所述ufs發送端發送的校驗幀，將所述校驗幀傳輸至所述幀檢測模塊；

5、通過所述幀檢測模塊比對所述校驗幀與所述ufs接收端的接收能力；

6、當所述校驗幀比對錯誤時，調整所述ufs接收端的接收能力，并發送否定應答消息至所述ufs發送端；

7、重新接收所述ufs發送端發送的所述校驗幀。

8、根據本申請一些可行實施例提供的方法，所述方法還包括：

9、當所述校驗幀比對正確時，發送響應幀至所述ufs發送端；

10、接收所述ufs發送端發送的數據幀。

11、根據本申請一些可行實施例提供的方法，在所述接收ufs發送端發送的校驗幀之前，所述方法還包括：

12、響應所述ufs發送端退出休眠的指令，退出休眠狀態。

13、根據本申請一些可行實施例提供的方法，所述通過所述幀檢測模塊比對所述校驗幀與所述ufs接收端的接收能力，包括：

14、將所述校驗幀的頻率與所述ufs接收端的傳輸模式以及傳輸速率進行比對；

15、當所述校驗幀的頻率與所述傳輸模式或所述傳輸速率不對應，則所述校驗幀比對錯誤。

16、根據本申請一些可行實施例提供的方法，所述調整所述ufs接收端的接收能力包括：

17、調整所述ufs接收端的連續時間線性均衡器參數；

18、調整所述ufs接收端的判決反饋均衡器參數。

19、第二方面，本申請實施例提供了一種ufs自檢測方法，應用于ufs發送端，所述ufs發送端與ufs接收端連接，所述ufs接收端包括幀檢測模塊，所述方法包括：

20、發送校驗幀至所述ufs接收端；

21、當接收所述ufs接收端發送的否定應答消息時，重新發送所述校驗幀至所述ufs接收端；

22、其中，所述否定應答信息由所述ufs接收端通過所述幀檢測模塊比對所述校驗幀與所述ufs接收端的接收能力，在所述校驗幀比對錯誤時發送。

23、根據本申請一些可行實施例提供的方法，所述方法還包括：

24、響應于接收到所述ufs接收端發送的響應幀，發送數據幀至所述ufs接收端；

25、所述響應幀由所述ufs接收端通過所述幀檢測模塊比對所述校驗幀與所述ufs接收端的接收能力，在所述校驗幀比對正確時發送。

26、根據本申請一些可行實施例提供的方法，在所述發送校驗幀至ufs接收端之前，所述方法還包括：

27、退出休眠狀態并發送退出休眠的指令至所述ufs接收端。

28、第三方面，本申請實施例提供了一種電子設備，包括：

29、至少一個處理器；

30、至少一個存儲器，用于存儲至少一個程序；

31、當至少一個所述程序被至少一個所述處理器執行時實現如本申請第一方面或第二方面所述的方法。

32、第四方面，本申請實施例提供了一種計算機可讀存儲介質，其中存儲有處理器可執行的計算機程序，所述處理器可執行的計算機程序被處理器執行時用于實現如本申請第一方面或第二方面所述的方法。

33、本申請實施例至少包括以下有益效果：

34、本申請實施例中，在進行ufs通信的ufs接收端增加幀檢測模塊，ufs接收端接收ufs發送端發送的校驗幀后，通過幀檢測模塊比對校驗幀與ufs接收端的接收能力，當校驗幀比對錯誤時，調整ufs接收端的接收能力，并發送否定應答消息至ufs發送端，ufs的發送端接收否定應答消息后再次發送校驗幀至調整過接收能力的ufs接收端。本申請實施例通過帶有幀檢測模塊的ufs接收端，能夠及時對ufs發送端發送的校驗幀進行比對，當出現比對錯誤的時候及時調整接收端的接收能力，并發送否定應答消息至ufs發送端，ufs發送端能夠重新發送校驗幀給調整后的ufs接收端，調整后的ufs接收端的接收能力能夠與校驗幀正確比對，從而實現后續的ufs通信，避免了退出休眠狀態時出現幀消息接收錯誤陷入循環接收的情況，提高ufs通信的穩定性及兼容性。

35、本申請的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本申請而了解。本申請的目的和其他優點可通過在說明書以及附圖中所特別指出的結構來實現和獲得。

技術特征：

1.一種ufs自檢測方法，其特征在于，應用于ufs接收端，所述ufs接收端與ufs發送端連接，所述ufs接收端包括幀檢測模塊，所述方法包括：

2.根據權利要求1所述的方法，其特征在于，所述方法還包括：

3.根據權利要求1所述的方法，其特征在于，在所述接收ufs發送端發送的校驗幀之前，所述方法還包括：

4.根據權利要求1所述的方法，其特征在于，所述通過所述幀檢測模塊比對所述校驗幀與所述ufs接收端的接收能力，包括：

5.根據權利要求1所述的方法，其特征在于，所述調整所述ufs接收端的接收能力包括：

6.一種ufs自檢測方法，其特征在于，應用于ufs發送端，所述ufs發送端與ufs接收端連接，所述ufs接收端包括幀檢測模塊，所述方法包括：

7.根據權利要求6所述的方法，其特征在于，所述方法還包括：

8.根據權利要求6所述的方法，其特征在于，在所述發送校驗幀至ufs接收端之前，所述方法還包括：

9.一種電子設備，其特征在于，包括：

10.一種計算機可讀存儲介質，其特征在于，其中存儲有處理器可執行的計算機程序，所述處理器可執行的計算機程序被處理器執行時用于實現如權利要求1至8任意一項所述的方法。

技術總結
本申請公開了一種UFS自檢測方法、電子設備及存儲介質，UFS接收端接收UFS發送端發送的校驗幀后，通過幀檢測模塊比對校驗幀與UFS接收端的接收能力，當校驗幀比對錯誤時，調整UFS接收端的接收能力并發送否定應答消息至UFS發送端，UFS的發送端接收否定應答消息后再次發送校驗幀至調整過接收能力的UFS接收端。本申請實施例能夠提高UFS通信的穩定性及兼容性。

技術研發人員：張孟新,溫佳強,賴鼐
受保護的技術使用者：珠海妙存科技有限公司
技術研發日：
技術公布日：2025/4/24
