本技術涉及測試優化，特別是涉及版圖優化評估方法、測試結構、裝置及存儲介質。

背景技術：

1、在互補金屬氧化物半導體（complementary?metal?oxide?semiconductor，cmos）數字電路中，電路的工作頻率與性能是強相關的，頻率越高，性能越好?；パa(bǔ)金屬氧化物半導體是指制造大規模集成電路芯片用的一種技術或用這種技術制造出來的芯片。環形振蕩器（ring?oscillator，ro）因其與cmos工藝良好的兼容性，通常被用于實現cmos數字電路的頻率控制，ro的頻率一般被用于表征數字cmos電路的高頻性能。

2、相關技術中，環形振蕩器的結構如圖1所示，其由奇數級個反相器首尾相連所構成，當ro起振后，級與級之間的電位會在高電位與低電位之間跳變，穩定在一定的頻率下。由于電容通交流隔直流的特性，ro在工作時，級間等效電容c（寄生電容）會對級間電位的變化速度造成影響，從而影響ro的工作頻率。在對環形振蕩器進行設計時，目前只關注了后段連線的寄生電容，只關注后段連線的寄生電容無法準確的評估環形振蕩器的性能，從而導致環形振蕩器的性能差。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種環形振蕩器的版圖優化評估方法、測試結構、裝置及存儲介質。

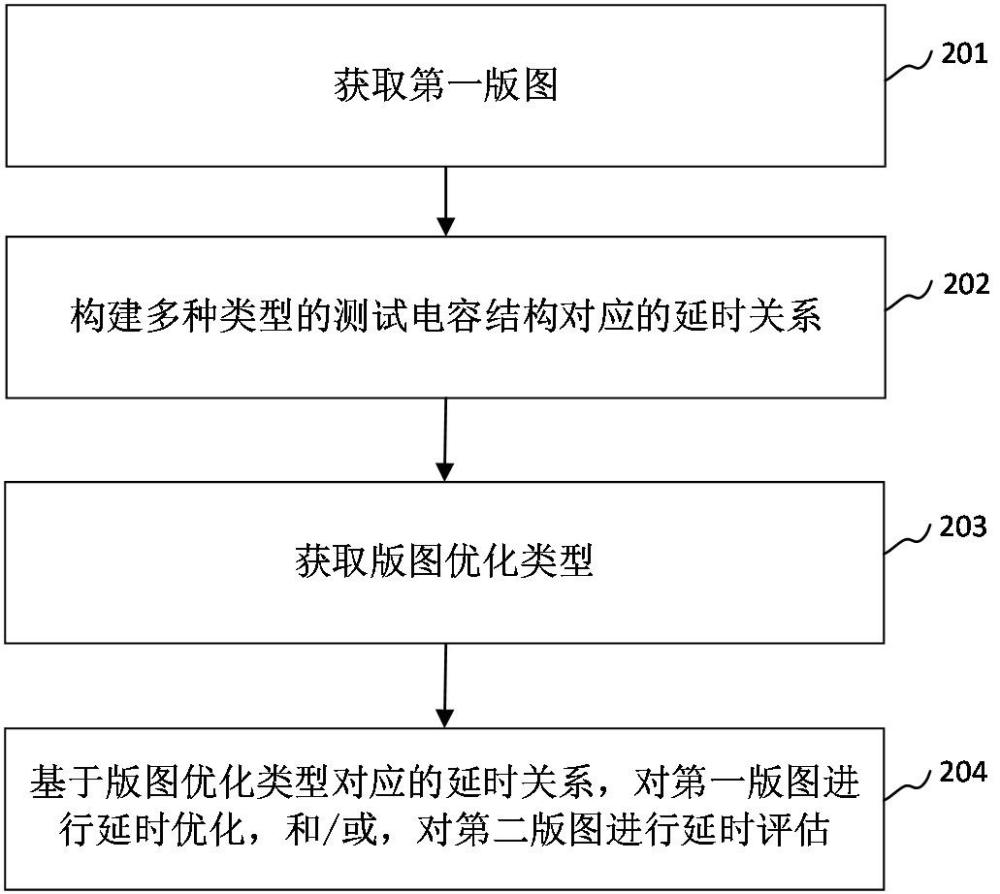

2、第一方面，本技術提供了一種環形振蕩器的版圖優化評估方法，所述方法包括：獲取第一版圖；構建多種類型的測試電容結構對應的延時關系；所述延時關系包括基于測試電容結構的延時、電容值和/或結構設計參數的數據關系；獲取版圖優化類型；基于所述版圖優化類型對應的延時關系，對所述第一版圖進行延時優化，和/或，對第二版圖進行延時評估；其中，所述第一版圖為原始環形振蕩器的版圖；第二版圖為優化后環形振蕩器的版圖。

3、在其中一個實施例中，所述構建多種類型的測試電容結構對應的延時關系包括：基于原始環形振蕩器，構建多種類型的多個測試電容結構，確定每個所述測試電容結構的電容值；基于所述多種類型的多個測試電容結構，分別對應構建多個測試環形振蕩器；根據測試環形振蕩器的延時，獲得每個所述測試電容結構的延時；基于每種類型的多個所述測試電容結構對應的延時、電容值和/或結構設計參數，構建每種類型的所述測試電容結構的延時關系。

4、在其中一個實施例中，所述基于原始環形振蕩器，構建多種類型的多個測試電容結構，包括構建基于前段cmos電容的多個第一類測試電容結構；所述第一類測試電容結構的結構設計參數包括前段cmos結構中溝道的柵長；具體包括：所述第一類測試電容結構包括有源區、柵極、接觸孔和金屬線；所述柵極部分覆蓋在所述有源區上形成至少一個溝道；在所述溝道兩端的源極區域和漏極區域分別設置接觸孔，并將所述接觸孔都連接到金屬線接出；所述第一類測試電容結構的兩端分別設置在所述柵極和金屬線上；調整所述第一類測試電容結構中所述溝道的柵長，生成多個所述第一類測試電容結構。

5、在其中一個實施例中，所述基于原始環形振蕩器，構建多種類型的多個測試電容結構，包括構建基于中段電容的多個第二類測試電容結構；所述第二類測試電容結構的結構設計參數包括中段電容結構中接觸孔的數量；具體包括：所述第二類測試電容結構包括有源區、柵極、接觸孔和金屬線；所述柵極部分覆蓋在所述有源區上形成至少一個溝道；在所述溝道兩端的源極區域和漏極區域分別設置接觸孔，并將所述接觸孔連接到金屬線接出；所述第二類測試電容結構的兩端分別設置在所述柵極和金屬線上；調整所述第二類測試電容結構中接觸孔的數量，生成多個所述第二類測試電容結構。

6、在其中一個實施例中，所述基于原始環形振蕩器，構建多種類型的多個測試電容結構，包括構建后段電容的多個第三類測試電容結構；所述第三類測試電容結構的結構設計參數包括后段電容結構中金屬線間的正對面積；具體包括：所述第三類測試電容結構包括第一金屬線和第二金屬線；其中，所述第一金屬線和第二金屬線，是原始環形振蕩器中包括的一個金屬層的兩根金屬線，或者是原始環形振蕩器中包括的兩個相鄰金屬層的金屬線；所述第一金屬線和第二金屬線分別作為所述第三類測試電容結構的兩端分別設置在所述第一金屬線和第二金屬線上；調整所述第三類測試電容結構中第一金屬線和第二金屬線之間的正對面積，生成多個所述第三類測試電容結構。

7、在其中一個實施例中，所述基于原始環形振蕩器，構建多種類型的多個測試電容結構，包括構建基于前段結電容的多個第四類測試電容結構；所述第四類測試電容結構的結構設計參數包括前段結電容結構中摻雜有源區的面積；具體包括：所述第四類測試電容結構包括第一襯底、第二摻雜有源區、接觸孔和金屬線；所述第一襯底和第二摻雜有源區形成pn結，在所述第二摻雜有源區上設置接觸孔，并將所述接觸孔連接到金屬線接出；其中，所述第一襯底和第二摻雜有源區，是p型襯底和n型摻雜有源區，或者n型襯底和p型摻雜有源區；且所述第一襯底和第二摻雜有源區的設計與原始環形振蕩器的結構匹配設計；所述第四類測試電容結構的兩端分別設置在所述第一襯底和金屬線上；調整所述第四類測試電容結構中第二摻雜有源區的面積，生成多個所述第四類測試電容結構。

8、在其中一個實施例中，基于所述多種類型的多個測試電容結構，分別對應構建多個測試環形振蕩器，包括：在原始環形振蕩器的每個級間節點之間，分別連入相同的測試電容結構，形成所述測試電容結構對應的測試環形振蕩器；通過調整原始環形振蕩器中連入的測試電容結構的類型和/或結構設計參數，對應構建多個測試環形振蕩器；其中，在原始環形振蕩器的每個級間節點之間，分別連入相同的測試電容結構，包括：將所述測試電容結構的兩端分別接在所述級間節點，以及地線或者電源線上。

9、在其中一個實施例中，基于所述版圖優化類型對應的延時關系，對所述第一版圖進行延時優化，包括：基于原始環形振蕩器的延時和目標延時需求，計算延時差值；根據至少一個所述版圖優化類型，確定至少一個目標延時關系；基于所述目標延時關系和延時差值，優化原始環形振蕩器的結構，獲得優化后環形振蕩器的版圖；其中，所述目標延時關系包括基于測試電容結構的延時和電容值的數據關系，基于測試電容結構的電容值和結構設計參數的數據關系，和/或，基于測試電容結構的延時和結構設計參數的數據關系。

10、在其中一個實施例中，基于所述版圖優化類型對應的延時關系，對第二版圖進行延時評估，包括：根據至少一個所述版圖優化類型，確定至少一個目標延時關系；基于第一版圖和第二版圖，確定優化后環形振蕩器和原始環形振蕩器的至少一種類型的結構設計參數差異；基于所述目標延時關系和結構設計參數差異，評估優化后環形振蕩器的延時，以完成對第二版圖的延時評估；其中，所述目標延時關系包括基于測試電容結構的延時和電容值的數據關系，基于測試電容結構的電容值和結構設計參數的數據關系，和/或，基于測試電容結構的延時和結構設計參數的數據關系。

11、第二方面，本技術還提供了一種環形振蕩器的性能測試結構，包括多種類型的測試電容結構；性能測試結構應用于上述第一方面中任一所述的環形振蕩器的版圖優化評估方法；所述測試電容結構基于原始環形振蕩器的部分結構設計，所述部分結構包括前段cmos結構、中段電容結構、后段電容結構和前段結電容結構中的至少一種。

12、在其中一個實施例中，包括基于前段cmos電容的第一類測試電容結構；所述第一類測試電容結構的結構設計參數包括前段cmos結構中溝道的柵長；具體包括：所述第一類測試電容結構包括有源區、柵極、接觸孔和金屬線；所述柵極部分覆蓋在所述有源區上形成至少一個溝道；在所述溝道兩端的源極區域和漏極區域分別設置接觸孔，并將所述接觸孔都連接到金屬線接出；所述第一類測試電容結構的兩端分別設置在所述柵極和金屬線上；不同的所述第一類測試電容結構具有不同的溝道柵長。

13、在其中一個實施例中，包括基于中段電容的第二類測試電容結構；所述第二類測試電容結構的結構設計參數包括中段電容結構中接觸孔的數量；具體包括：所述第二類測試電容結構包括有源區、柵極、接觸孔和金屬線；所述柵極部分覆蓋在所述有源區上形成至少一個溝道；在所述溝道兩端的源極區域和漏極區域分別設置接觸孔，并將所述接觸孔連接到金屬線接出；所述第二類測試電容結構的兩端分別設置在所述柵極和金屬線上；不同的所述第二類測試電容結構具有不同的接觸孔數量。

14、在其中一個實施例中，包括后段電容的第三類測試電容結構；所述第三類測試電容結構的結構設計參數包括后段電容結構中金屬線間的正對面積；具體包括：所述第三類測試電容結構包括第一金屬線和第二金屬線；其中，所述第一金屬線和第二金屬線，是原始環形振蕩器中包括的一個金屬層的兩根金屬線，或者是原始環形振蕩器中包括的兩個相鄰金屬層的金屬線；所述第三類測試電容結構的兩端分別設置在所述第一金屬線和第二金屬線上；不同的所述第三類測試電容結構具有第一金屬線和第二金屬線之間的不同正對面積。

15、在其中一個實施例中，包括基于前段結電容的第四類測試電容結構；所述第四類測試電容結構的結構設計參數包括前段結電容結構中摻雜有源區的面積；具體包括：所述第四類測試電容結構包括第一襯底、第二摻雜有源區、接觸孔和金屬線；所述第一襯底和第二摻雜有源區形成pn結，在所述第二摻雜有源區上設置接觸孔，并將所述接觸孔連接到金屬線接出；其中，所述第一襯底和第二摻雜有源區，是p型襯底和n型摻雜有源區，或者n型襯底和p型摻雜有源區；且所述第一襯底和第二摻雜有源區的設計與原始環形振蕩器的結構匹配設計；所述第四類測試電容結構的兩端分別設置在所述第一襯底和金屬線上；不同的所述第四類測試電容結構具有不同的第二摻雜有源區面積。

16、在其中一個實施例中，包括至少一個測試環形振蕩器；在原始環形振蕩器的每個級間節點之間，分別連入相同的測試電容結構，形成所述測試電容結構對應的測試環形振蕩器；不同的測試環形振蕩器，原始環形振蕩器中連入的測試電容結構的類型和/或結構設計參數不同；其中，在原始環形振蕩器的每個級間節點之間，分別連入相同的測試電容結構，包括：將所述測試電容結構的兩端分別接在所述級間節點，以及地線或者電源線上。

17、第三方面，本技術還提供了一種環形振蕩器的版圖優化評估裝置，所述裝置包括：第一獲取模塊，用于獲取第一版圖；構建模塊，用于構建多種類型的測試電容結構對應的延時關系；所述延時關系包括基于測試電容結構的延時、電容值和/或結構設計參數的數據關系；第二獲取模塊，用于獲取版圖優化類型；優化模塊，用于基于所述版圖優化類型對應的延時關系，對所述第一版圖進行延時優化，和/或，對第二版圖進行延時評估；其中，所述第一版圖為原始環形振蕩器的版圖；第二版圖為優化后環形振蕩器的版圖。

18、第四方面，本技術還提供了一種計算機設備。所述計算機設備包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現上述第一方面中任一項所述的環形振蕩器的版圖優化評估方法。

19、第五方面，本技術還提供了一種計算機可讀存儲介質。所述計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現上述第一方面中任一項所述的環形振蕩器的版圖優化評估方法。

20、上述環形振蕩器的版圖優化評估方法及性能測試結構，獲取第一版圖，并構建多種類型的測試電容結構對應的延時關系。其中，延時關系包括基于測試電容結構的延時、電容值和/或結構設計參數的數據關系。再獲取版圖優化類型，基于版圖優化類型對應的延時關系，對第一版圖進行延時優化和/或?qū)Φ诙鎴D進行延時評估。其中第一版圖為原始環形振蕩器的版圖，第二版圖為優化后環形振蕩器的版圖。通過構建多種類型的測試電容結構對應的延時關系，再通過該延時關系基于版圖優化類型，對第一版圖進行延時優化和/或?qū)Φ诙鎴D進行延時評估，從而能夠更加精準的評估環形振蕩器的性能，從而提高環形振蕩器的性能。
