本發明屬于版圖設計相關，更具體地，涉及一種標準單元中晶體管的自動布局方法、設備及存儲介質。

背景技術：

1、標準單元庫包括版圖庫、符號庫、電路邏輯庫等，是集成電路芯片后端設計過程中的基礎部分。運用預先設計好的優化的庫單元進行自動邏輯綜合和版圖布局布線，可以極大地提高設計效率。

2、在版圖中，常規會涉及到晶體管的布局，即形成晶體管標準單元，目前一般是通過eda工具進行半自動的設計，此過程需要人工參與調整，耗時費力。

3、因此，需要提出一種自動布局方法，實現標準單元內晶體管的快速布局并保證局部效果。

技術實現思路

1、針對現有技術的以上缺陷或改進需求，本發明提供了一種標準單元中晶體管的自動布局方法、設備及存儲介質，其目的在于在滿足晶體管連接特性的基礎上，實現晶體管的自動布局，提高布局效率。

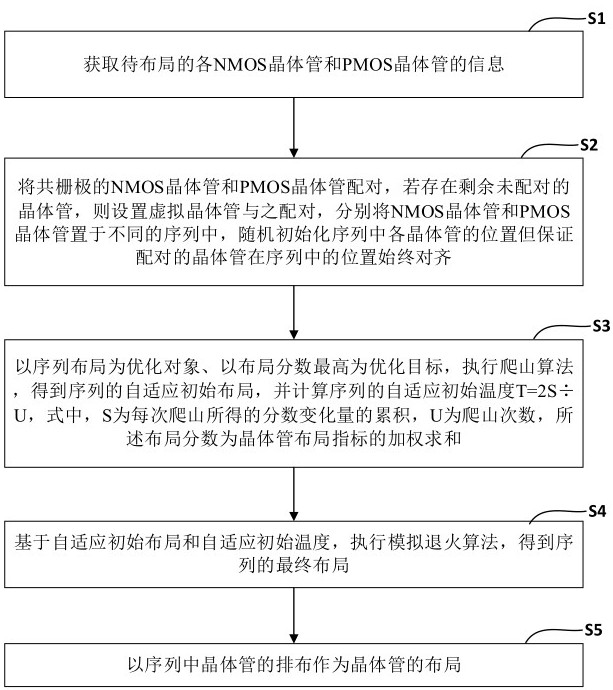

2、為實現上述目的，本發明提供了一種標準單元中晶體管的自動布局方法，其包括：

3、步驟s1、獲取待布局的各nmos晶體管和pmos晶體管的信息；

4、步驟s2、將共柵極的nmos晶體管和pmos晶體管配對，若存在剩余未配對的晶體管，則設置虛擬晶體管與之配對，分別將nmos晶體管和pmos晶體管置于不同的序列中，隨機初始化序列中各晶體管的位置但保證配對的晶體管在序列中的位置始終對齊；

5、步驟s3、以序列布局為優化對象、以布局分?jǐn)?shù)最高為優化目標，執行爬山算法，得到序列的自適應初始布局，并計算序列的自適應初始溫度t=2*s÷u，式中，s為每次爬山所得的分?jǐn)?shù)變化量的累積，u為爬山次數，所述布局分?jǐn)?shù)為晶體管布局指標的加權求和；

6、步驟s4、基于自適應初始布局和自適應初始溫度，執行模擬退火算法，得到序列的最終布局；

7、步驟s5、以序列中晶體管的排布作為晶體管的布局。

8、可選地，在步驟s4中，先執行數輪試探性的模擬退火算法，以布局分?jǐn)?shù)最高的布局作為初始解再繼續執行模擬退火算法直至結束。

9、可選地，先執行5輪試探性的模擬退火算法。

10、可選地，在步驟s4中，執行模擬退火算法的過程包括：

11、步驟s41：以序列的當前布局作為當前解i，令最優解s=i；

12、步驟s42：擾動當前解i，得到新解j，若分?jǐn)?shù)f(j)>f(i)，則接受新解j并更新s=j，否則，計算概率p=e([f(j)-f(i)]/t)并生成一個大于0且小于1的隨機數，若隨機數小于p，則接收新解j；t為當前溫度；

13、步驟s43：降低溫度t；

14、步驟s44：重復步驟s42~步驟s43直至溫度t低于終止溫度或解收斂，輸出最優解。

15、可選地，所述擾動包括對晶體管進行180°旋轉、晶體管位置交換、晶體管位置移動。

16、可選地，若存在寬度超出標準單元尺寸的晶體管，則將其寬度進行折疊以適配標準單元的尺寸。

17、可選地，步驟s5包括：以序列中晶體管的排布作為晶體管的布局，得到晶體管的布局信息，將晶體管的布局信息、晶體管連接信息以及網表節點連接信息以json格式寫入文件中，得到版圖布局的json格式文件。

18、可選地，所述布局指標包括面積、線長、引腳可訪問性、布局對稱性、版圖規則性、程序運行時間。

19、本發明還提供了一種電子設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現如上任一項所述的方法的步驟。

20、本發明還提供了一種計算機可讀存儲介質，其上存儲有計算機程序，所述計算機程序被處理器執行時實現如上任一項所述的方法的步驟。

21、總體而言，通過本發明所構思的以上技術方案與現有技術相比，本發明主要具有以下有益效果：

22、1.?本發明所提的晶體管自動布局方法，一方面，在通過尋優算法進行布局尋優之前，先通過配對的方式使共柵極的晶體管的位置始終對齊，該約束可以完全保證最終布局結果中共柵極的晶體管共用柵極網線，滿足實際標準單元對晶體管布局的要求，提高布局成功率，另一方面，在進行布局尋優時，結合爬山算法和模擬退火算法，先通過爬山算法了解當前待構建標準單元的晶體管的情況，對爬山過程中的數據進行記錄，基于爬山算法的數據計算一個能夠適應當前晶體管情況的自適應初始溫度并作為模擬退火算法的溫度起點，尤其是自適應溫度起點的設置，可以使得模擬退火過程中接受差解的整體概率調整為接近p=e-0.5，相比于傳統的模擬退火過程將初始溫度設置的非常高導致接受差解的概率接近1，本發明增強了接受差解的隨機性，不會過于偏向于接受差解，相比于傳統算法，本發明執行模擬退火算法時收斂的時間更短，效率更高，且布局效果較好；

23、2.?可選地，先后執行兩次模擬退火算法，通過探索初解，可以使得迭代過程中的布局分?jǐn)?shù)收斂較為穩定，基本不會有較大的波動，由此進一步加快收斂速度；

24、3.?可選地，若存在寬度超出標準單元尺寸的晶體管，則將其寬度進行折疊以適配標準單元的尺寸，如此，可以減小標準單元的面積浪費。

技術特征：

1.一種標準單元中晶體管的自動布局方法，其特征在于，包括：

2.如權利要求1所述的標準單元中晶體管的自動布局方法，其特征在于，在步驟s4中，先執行數輪試探性的模擬退火算法，以布局分?jǐn)?shù)最高的布局作為初始解再繼續執行模擬退火算法直至結束。

3.如權利要求2所述的標準單元中晶體管的自動布局方法，其特征在于，先執行5輪試探性的模擬退火算法。

4.如權利要求1所述的標準單元中晶體管的自動布局方法，其特征在于，在步驟s4中，執行模擬退火算法的過程包括：

5.如權利要求4所述的標準單元中晶體管的自動布局方法，其特征在于，所述擾動包括對晶體管進行180°旋轉、晶體管位置交換、晶體管位置移動。

6.如權利要求1所述的標準單元中晶體管的自動布局方法，其特征在于，若存在寬度超出標準單元尺寸的晶體管，則將其寬度進行折疊以適配標準單元的尺寸。

7.如權利要求1所述的標準單元中晶體管的自動布局方法，其特征在于，步驟s5包括：以序列中晶體管的排布作為晶體管的布局，得到晶體管的布局信息，將晶體管的布局信息、晶體管連接信息以及網表節點連接信息以json格式寫入文件中，得到版圖布局的json格式文件。

8.如權利要求1所述的標準單元中晶體管的自動布局方法，其特征在于，所述布局指標包括面積、線長、引腳可訪問性、布局對稱性、版圖規則性、程序運行時間。

9.一種電子設備，包括存儲器和處理器，所述存儲器存儲有計算機程序，其特征在于，所述處理器執行所述計算機程序時實現如權利要求1至8中任一項所述的方法的步驟。

10.一種計算機可讀存儲介質，其上存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現如權利要求1至8中任一項所述的方法的步驟。

技術總結
本發明屬于版圖設計相關技術領域，其公開了一種標準單元中晶體管的自動布局方法、設備及存儲介質，方法包括：獲取晶體管信息；將共柵極的NMOS和PMOS配對，若存在剩余未配對的晶體管，則設置虛擬晶體管與之配對，分別將NMOS和PMOS置于不同的序列，隨機初始化序列但保證配對的晶體管在序列中的位置始終對齊；執行爬山算法，得到序列的自適應初始布局，并計算序列的自適應初始溫度T=2*S÷U，式中，S為每次爬山所得的分?jǐn)?shù)變化量的累積，U為爬山次數，布局分?jǐn)?shù)為晶體管布局指標的加權求和；執行模擬退火算法，得到序列的最終布局。以上方法通過進行晶體管配對以及對尋優算法進行改進，可以提高布局成功率、保證布局效果并縮減算法收斂時間，實現快速布局。
