本發明涉及圖像處理。更具體地，本發明涉及一種精細磨具表面缺陷智能檢測方法。

背景技術：

1、碳化硅襯底硬度較大，莫氏硬度為9.25，僅次于金剛石。碳化硅襯底具有高硬、高脆、耐磨性好、化學性質極其穩定的特點，使得碳化硅襯底的精密加工非常困難，普通的砂輪無法在加工壽命和加工效率上滿足碳化硅襯底倒角加工的要求。而金剛石砂輪是以金剛石磨料為原料，分別用金屬粉、樹脂粉、陶瓷和電鍍金屬作結合劑，制成的中央有通孔的圓形固結磨具，金剛石砂輪在結構上與普通磨料砂輪有所不同，一般的是由金剛石磨料層、過渡層與基體組成，工作層又稱金剛石層，由磨料、結合劑和填料組成，是砂輪的工作部分，而金剛石砂輪可以用于粗磨和精磨階段，且金剛石砂輪具有良好的切削性能，可以有效地去除碳化硅表面的不規則性和粗糙度。

2、目前，在對金剛石砂輪缺陷檢測時，主要是對金剛石砂輪的工作層進行檢測，而金剛石砂輪的工作層是由磨料、結合劑和填料組成，因此，當工作層出現缺陷時，例如顆粒脫落、出現坑洞，會導致工作層上面的缺陷區域與正常區域處的灰度值差異較小，難以識別，因此不能對缺陷處進行精準的檢測。

技術實現思路

1、本發明提供一種精細磨具表面缺陷智能檢測方法，旨在解決相關技術中當工作層出現缺陷時，例如顆粒脫落、出現坑洞，會導致工作層上面的缺陷區域與正常區域處的灰度值差異較小，難以識別，因此不能對缺陷處進行精準的檢測的問題。

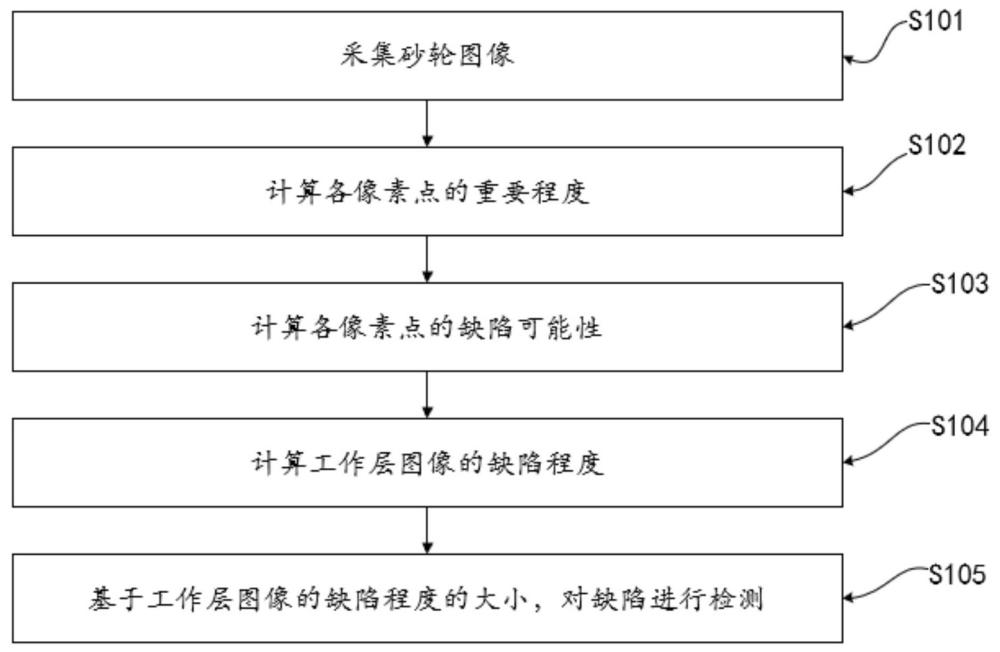

2、本發明提供了精細磨具表面缺陷智能檢測方法，包括：采集金剛石砂輪的表面圖像，利用圖像分割模型對表面圖像分割，得到工作層圖像，并以所述工作層圖像的中心點為原點建立極坐標系，獲取極坐標中每隔預設角度下射線所經過工作層圖像上像素點組成的像素點序列；計算所述工作層圖像中各角度下像素點序列中像素點的重要程度和缺陷可能性，得到各角度下對應的重要程度序列和缺陷可能性序列，其中像素點的重要程度反映了像素點所在位置與中心區域的距離和該像素點灰度值的高低，所述像素點的缺陷可能性反映了像素點深度值與其周?chē)袼攸c(diǎn)深度值的變化程度；計算出任意兩角度下缺陷可能性序列之間的差異度，作為工作層圖像的缺陷程度，基于所述缺陷程度的大小對磨具表面進行缺陷檢測，其中，所述差異度還與像素點的重要程度有關。通過利用圖像分割模型提取工作層圖像，并結合極坐標系對像素點進行處理，可以有效地將整個工作面分解為多個角度上的序列，并計算角度間缺陷可能性序列的差異度，通過該差異度能夠準確的評估金剛石砂輪的缺陷程度。

3、進一步的，基于所述缺陷程度的大小對磨具表面進行缺陷檢測，包括：若所述工作層圖像的缺陷程度大于等于預設誤差時，則判斷金剛石砂輪表面出現缺陷，并進行報警。

4、進一步的，所述差異度的計算公式為：；式中，為第個角度下缺陷可能性序列與第個缺陷可能性序列之間的差異度，為第個角度下重要程度序列中第個像素點的重要程度，表示第個角度下重要程度序列中第個像素點的重要程度；為任一角度下射線所經過像素點的個數，為第個角度下缺陷可能性序列中第個像素點的缺陷可能性，為第個角度下缺陷可能性序列中第個像素點的缺陷可能性，表示歸一化函數。該差異度計算公式通過細化缺陷可能性和重要程度的結合，使得在局部和微小缺陷的檢測中具有更高的靈敏度。重要程度的考慮提高了對于關鍵區域的敏感性，能夠更敏銳地揭示表面問題。

5、進一步的，采集金剛石砂輪的表面圖像，包括：利用深度相機拍攝金剛石砂輪的表面，得到金剛石砂輪的表面圖像。

6、進一步的，利用圖像分割模型對表面圖像分割，包括：將所述表面圖像輸入圖像分割模型，輸出工作層圖像。通過輸入工作層圖像，分割模型能夠自動將工作層與其他不相關部分區分開來，提取出與缺陷檢測相關的區域。這樣，后續的分析可以集中于工作層，而不需要處理整個圖像中的所有信息，從而大大提高了后續處理的效率和精度。

7、進一步的，所述圖像分割模型的訓練過程包括：將金剛石砂輪的表面圖像中屬于工作層的像素點標記為1，屬于非工作層像素點為0，得到0-1標記圖像；將所述0-1標記圖像輸入語義分割網絡模型進行訓練；響應于損失函數小于預設值或者達到預設訓練次數時完成訓練，得到圖像分割模型。

8、進一步的，獲取像素點序列，包括：每隔預設角度在極坐標中建立一個射線，并將射線經過工作層圖像的所有像素點組成像素點序列，從而得到各角度對應的像素點序列。

9、進一步的，獲取工作層圖像中各像素點的重要程度，包括：對工作層圖像進行邊緣檢測，得到兩個圓形邊緣，所述兩個邊緣分別為第一圓形邊緣和第二圓形邊緣；所述工作層圖像中各像素點的重要程度與像素點分別與第一圓形邊緣和第二圓形邊緣的距離的差值有關，還和像素點灰度值與工作層圖像中所有像素點灰度值均值的差值有關。通過綜合考慮像素點與邊緣的距離差值和灰度值的差異，能夠更全面地評估工作層圖像中每個像素點的重要性，增強了檢測的準確性和可靠性。

10、進一步的，獲取各像素點的缺陷可能性，包括：在所述工作層圖像中建立滑動窗口，計算出像素點與滑動窗口內所有像素點深度值的差值的平均值，并將所述平均值與滑動窗口內所有像素點深度值的方差的乘積作為像素點的缺陷可能性。而局部深度值的差異和方差反映了該區域的表面形態和可能的損傷（如磨損、裂紋或凹陷），能夠揭示出磨具表面中不容易通過全局信息捕捉到的細微缺陷，從而提升檢測的靈敏度。

11、進一步的，所述預設角度為1度。

12、有益效果：

13、（一）通過工作層圖像中各像素點的所在位置的重要性，例如：像素點處于中間區域或者靠近邊緣的區域，并根據金剛石砂輪在工作時主要是利用工作層中間區域和金剛石顆粒的打磨特性，得到各像素點的重要程度，并將其利用到后續計算金剛石砂輪缺陷的步驟中，提高了計算結果的準確性。

14、（二）通過工作層圖像中各像素點的深度變化計算出各像素點的缺陷可能性，并利用像素點的重要程度作為權重對像素點的缺陷可能性加權，可以得到精準的缺陷程度，提高了檢測缺陷的準確性。

技術特征：

1.一種精細磨具表面缺陷智能檢測方法，其特征在于，包括：

2.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，基于所述缺陷程度的大小對磨具表面進行缺陷檢測，包括：

3.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，所述差異度的計算公式為：

4.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，采集金剛石砂輪的表面圖像，包括：

5.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，利用圖像分割模型對表面圖像分割，包括：

6.根據權利要求5所述的精細磨具表面缺陷智能檢測方法，其特征在于，所述圖像分割模型的訓練過程包括：

7.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，獲取像素點序列，包括：

8.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，計算工作層圖像中各像素點的重要程度，包括：

9.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，獲取各像素點的缺陷可能性，包括：

10.根據權利要求1所述的精細磨具表面缺陷智能檢測方法，其特征在于，所述預設角度為1度。

技術總結
本發明涉及圖像處理技術領域，更具體地，本發明涉及一種精細磨具表面缺陷智能檢測方法，包括：采集金剛石砂輪的表面圖像，利用圖像分割模型對表面圖像分割，得到工作層圖像，并以所述工作層圖像的中心點為原點建立極坐標系，獲取極坐標中每隔預設角度下射線所經過工作層圖像上像素點組成的像素點序列。本發明通過工作層圖像中各像素點的所在位置的重要性，例如：像素點處于中間區域時的重要性或者靠近邊緣的區域的重要性不同，并根據金剛石砂輪在工作時主要是利用工作層中間區域和金剛石顆粒的打磨特性，得到各像素點的重要程度，并將其利用到后續計算金剛石砂輪缺陷的過程中，提高了計算結果的準確性。

技術研發人員：陸樹河,王曉剛
受保護的技術使用者：西安博爾新材料有限責任公司
技術研發日：
技術公布日：2025/4/24
