本發明涉及電氣領域，特別設計一種基于單片機的電子密碼鎖控制系統。

背景技術：

傳統技術使用不方便。

技術實現要素：

為解決上述問題，本發明的目的在于提供一種制作簡單、使用方便的基于單片機的電子密碼鎖控制系統。

為了達到上述目的，本發明一種基于單片機的電子密碼鎖控制系統，主要由穩壓電路系統、恒溫箱控制單元、單片機控制模塊、顯示單元、控制鍵盤組成，所述穩壓電路系統與所述恒溫箱控制單元連接，所述穩壓電路系統與所述單片機控制模塊連接，所述穩壓電路系統與所述顯示單元連接，所述恒溫箱控制單元與所述單片機控制模塊連接，所述單片機控制模塊與所述顯示單元連接，所述控制鍵盤與所述單片機控制模塊連接。

其中，單片機控制模塊的作用是對數據進行解析處理，顯示單元的作用是對數據進行顯示，控制鍵盤的作用是輸入數據。

本發明的優點在于：其操作簡單，使用方便，設計合理，智能化程度高。

附圖說明

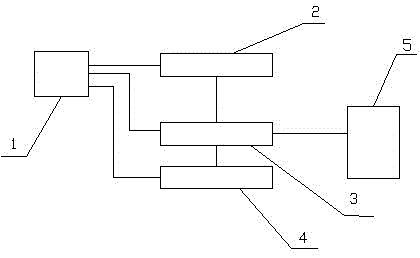

圖1是本發明一種基于單片機的電子密碼鎖控制系統的整體結構示意圖。

1、穩壓電路系統；2、恒溫箱控制單元；3、單片機控制模塊；4、顯示單元；5、控制鍵盤。

具體實施方式

下面結合附圖對本發明作進一步描述：

如圖所示，一種基于單片機的電子密碼鎖控制系統，主要由穩壓電路系統1、恒溫箱控制單元2、單片機控制模塊3、顯示單元4、控制鍵盤5組成，所述穩壓電路系統1與所述恒溫箱控制單元2連接，所述穩壓電路系統1與所述單片機控制模塊3連接，所述穩壓電路系統1與所述顯示單元4連接，所述恒溫箱控制單元2與所述單片機控制模塊3連接，所述單片機控制模塊3與所述顯示單元4連接，所述控制鍵盤5與所述單片機控制模塊3連接。

其中，單片機控制模塊3的作用是對數據進行解析處理，顯示單元4的作用是對數據進行顯示，控制鍵盤5的作用是輸入數據。
