本發明實施例涉及新能源充電設備技術領域，具體涉及一種充電方法、充電樁、用戶終端和服務器。

背景技術：

本部分向讀者介紹可能與本發明的各個方面相關的背景技術，相信能夠向讀者提供有用的背景信息，從而有助于讀者更好地理解本發明的各個方面。因此，可以理解，本部分的說明是用于上述目的，而并非構成對現有技術的承認。

隨著我國經濟的不斷發展進步和人民生活水平的不斷提高，汽車已經成為每個家庭的必需品，但是隨著汽車數量越來越多，大量汽車尾氣的排放，導致我國環境問題日益加重，電動汽車作為一種新能源汽車應運而生。電動汽車是主要采用電力驅動的汽車，由于其本身不排放有害氣體，具有清潔環保的特點廣泛受到歡迎。成為目前流行最廣的綠色節能出行交通工具，對于電動汽車而言，目前最大的障礙就是基礎設施建設以及價格影響了產業化的進程，與混合動力相比，電動汽車更需要基礎設施的配套，尤其是在出門時，電力不足就會使駕駛員陷入進退兩難的境地。

近年來，充電設施的普及為電動汽車用戶解決了難題，電動汽車用戶不再因?yàn)榘肼窙](méi)電而不敢遠行，充電樁是一種類似汽車加油站加油機為電動汽車進行電能補給，利用專用的充電接口為電動汽車的車載充電機提高能源補給的供電裝置。現有的汽車生產企業為購買電動汽車的用戶提供一個充電樁供用戶安裝在居住小區或工作場所。

目前，公知的汽車充電樁(機)計費收費都是通過現金或者ic刷卡交易完成。現金交易需要運營商的人員資源支持。由于眾運營商ic卡協議的多樣，刷卡交易往往只能在發卡營銷上的充電機上充電。因此，目前的交易形式造成了人力資源浪費、充電樁資源不能得到最大化使用的現象。況且，大量的ic卡發卡不僅給自然環境帶來污染，也給消費者在卡片保存、管理上帶來一定的困擾。在安裝在居住小區或工作場所的充電樁在主人不使用時充電樁一直處于閑置狀態，并不能實現充電樁共享，同時這種方式也造成一定的經濟浪費。

技術實現要素：

要解決的技術問題是如何提供一種充電方法、充電樁、用戶終端和服務器。

針對現有技術中的缺陷，本發明實施例提供一種充電方法、充電樁、用戶終端和服務器，可以將現有的一對一充電樁時間一對多共享。

第一方面，本發明實施例提供了一種充電方法，包括：

生成自動刷卡唯一識別標識并與自動刷卡機構綁定；其中所述自動刷卡機構與充電樁是一一對應并綁定的；

獲取識別后的自動刷卡唯一識別標識；其中所述自動刷卡唯一識別標識是用戶終端識別并發送的；

根據所述自動刷卡唯一識別標識生成刷卡控制指令并發送；

其中，所述自動刷卡機構根據所述刷卡控制指令執行刷卡操作，所述充電樁根據所述刷卡操作結果啟動操作。

可選地，所述自動刷卡唯一識別標識是二維碼。

可選地，還包括：

獲取所述充電樁的工作狀態參數；

可選地，還包括：

根據所述充電樁的工作狀態參數計費并結算。

可選地，還包括：

將計費和結算結果反饋至所述用戶終端。

第二方面，本發明實施例還提供一種服務端，包括：

標識生成單元，用于生成自動刷卡唯一識別標識并與自動刷卡機構綁定；

信息接收單元，用于接收識別后的自動刷卡唯一識別標識；

指令生成單元，用于根據所述自動刷卡唯一識別標識生成刷卡控制指令；

信息發送單元，用于發送所述刷卡控制指令。

可選地，所述信息接收單元，還用于接收所述充電樁的工作狀態參數；

所述指令生成單元，還用于根據所述充電樁的工作狀態參數數生成計費控制指令；

所述信息發送單元，還用于發送計費和結算結果。

可選地，還包括：

計費單元，用于根據計費控制指令計費并結算。

第三方面，本發明實施例還提供一種用戶終端，包括：

識別單元，用于識別自動刷卡唯一識別標識；

信息發送單元，用于發送所述自動刷卡唯一識別標識。

可選地，還包括：

信息接收單元，用于接收反饋結果、計費和計算結果。

第四方面，本發明實施例還提供一種充電樁，包括：

充電樁本體和與所述充電樁本體一一對應并綁定的自動刷卡機構；

所述自動刷卡機構根據接收到的刷卡控制指令執行刷卡操作；

所述充電樁本體根據所述自動刷卡機構的刷卡操作啟動相應的操作。

可選地，所述自動刷卡機構或充電樁本體還綁定有自動刷卡唯一識別標識。

可選地，所述自動刷卡唯一識別標識用于被識別后并向所述自動刷卡機構發送控制指令。

可選地，還包括：

參數獲取單元，獲取所述充電樁本體的工作狀態參數并發送。

可選地，所述自動刷卡機構包括：處理器和所述處理器通信的音頻輸出裝置，該音頻輸出裝置在刷卡時產生預設的聲音。

由上述技術方案可知，本發明實施例提供的充電方法、充電樁、用戶終端和服務器，通過自動刷卡機構可以實現n多人享用，避免了改動充電樁本體內部結構帶來的技術風險，原來的充電樁充電數據不會受到任何影響，方便改裝、共享，進一步提高閑置充電樁的利用率。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作一簡單的介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本發明一個實施例中一種充電方法流程示意圖；

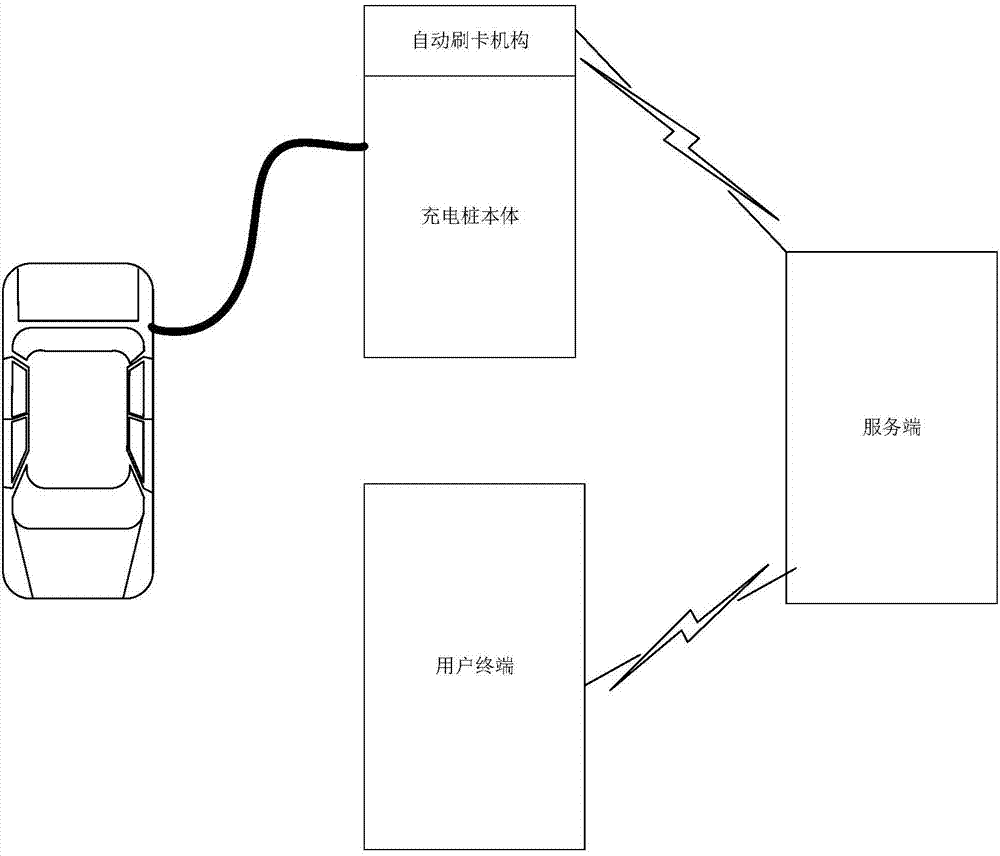

圖2為本發明一個實施例中一種充電系統結構示意圖；

圖3為本發明一個實施例中一種服務端結構示意圖；

圖4為本發明另一個實施例中一種服務端結構示意圖；

圖5為本發明一個實施例中一種用戶終端結構示意圖；

圖6為本發明另一個實施例中一種用戶終端結構示意圖；

圖7為本發明一個實施例中一種充電樁結構示意圖；

圖8為本發明另一個實施例中一種充電樁結構示意圖；

圖9為發明一個實施例中一種自動刷卡機構內部結構示意圖；

圖10為本發明一個實施例中一種自動刷卡機構內部結構示意圖；

圖11為本發明一個實施例中一種自動刷卡機構內部結構示意圖

圖12為發明一個實施例中一種自動刷卡機構系統結構示意圖。

具體實施方式

為使本發明實施例的目的、技術方案和優點更加清楚，下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

如圖1所示，本發明實施例提供一種充電方法，包括：生成自動刷卡唯一識別標識并與自動刷卡機構綁定；其中自動刷卡機構與充電樁是一一對應并綁定的；獲取識別后的自動刷卡唯一識別標識；其中自動刷卡唯一識別標識是用戶終端識別并發送的；根據自動刷卡唯一識別標識生成刷卡控制指令并發送；其中，自動刷卡機構根據刷卡控制指令執行刷卡操作，充電樁根據刷卡操作結果啟動操作。下面對本發明實施例提供的充電方法展開詳細的說明。

如圖2所示，本發明實施例提供的充電方法應用于通過自動刷卡機構實現充電樁共享的充電系統中，該充電系統包括可以自動刷卡的充電樁、服務器和用戶終端，自動刷卡的充電樁、服務器和用戶終端之間可以通信連接。在本發明實施例中，服務端生成自動刷卡唯一識別標識并與自動刷卡機構或充電樁本體一一對應并綁定，同時將這些自動刷卡唯一識別標識保存在服務端。

具體地，自動刷卡唯一識別標識可以根據實際需要選擇相應的形式，例如自動刷卡唯一識別標識可以是文字、符號、圖像、聲音、視頻等。當然可以理解自動刷卡唯一識別標識的形式不僅限于此，其它具有標識作用的標識形式仍然可以實現本法發明的技術方案。自動刷卡唯一識別標識可以是按照一定編碼規則生成的一個文字序列(例如條碼數字)，也可以是根據不同圖形排列組合形成的特定符號序列，也可以是圖片(例如二維碼)，也可以是視頻等。

自動刷卡唯一識別標識生成時，可以按照實際需要選擇相應的組成形式。例如，自動刷卡唯一識別標識包括自動刷卡裝置制造編碼(包括加密或不加密)、ic卡id編碼、隨機編碼等各種方式，當然可以理解，本發明實施例不僅限于此，其他具有相應編碼作用的形式可以實現，當然也可以是以上形式中的一種或多種的各種組合。(例如,經過加密的自動刷卡裝置制造編碼+刷卡機構序號+ic卡編號+隨機碼為主要內容的二維碼)。

自動刷卡唯一識別標識生成后一方面需要保存在服務端的數據庫中，另一方面還需要與對應的自動刷卡機構或充電樁本體綁定。自動刷卡唯一識別標識與對應的自動刷卡機構或充電樁本體綁定時可以采用以下方式：打印、印刷、激光雕刻、灌錄、裝訂、粘貼等方式附加到相應流通物品上。當然可以理解，本發明實施例不僅限于此，還可以通過其他形式與自動刷卡機構或充電樁本體綁定。例如，將生成的自動刷卡唯一識別標識儲存在電子標簽中，將該電子標簽粘貼到對應的流通物品上。此時電子標簽中可以?xún)?chǔ)存文字、符號、圖像、聲音、視頻等各種形式的自動刷卡唯一識別標識。

在本發明的另一種實施方案中，用戶終端可以將以其他方式生成的自動刷卡唯一識別標識錄入或?qū)氲椒?wù)端。用戶終端按照自己的方式生成的自動刷卡唯一識別標識的形式、組成及與自動刷卡機構或充電樁本體的綁定形式與上述的實施方式基本相同，在此就不再一一贅述了。

自動刷卡唯一識別標識與自動刷卡機構或充電樁是并綁定后，用戶終端識別在自動刷卡機構或充電樁是上的自動刷卡唯一識別標識；用戶終端識別該自動刷卡唯一識別標識后一并將自動刷卡唯一識別標識發送至服務端；服務端接收到自動刷卡唯一識別標識后根據自動刷卡唯一識別標識生成刷卡控制指令并發送至自動刷卡機構；自動刷卡機構根據刷卡控制指令執行刷卡操作，充電樁根據刷卡操作結果啟動操作。其中該刷卡操作可以是指定方向的刷卡，也可以是指定次數或指定時間間隔的多次刷卡。充電樁根據刷卡操作結果啟動操作包括但不限于啟動充電、停止充電或暫停充電等。

在用戶終端向服務端發送識別后的自動刷卡唯一識別標識的同時還向服務端發送用戶終端的賬戶信息；服務端在發送刷卡控制指令后實時獲取充電樁的工作狀態參數。充電樁實時將充電樁的工作狀態參數發送至服務端。例如，充電樁的工作狀態參數包括與充電樁的電流。服務端可以根據該電流大小或者有無直接判斷充電是否開始。服務端根據充電樁的工作狀態參數開始、結束或暫停計費并結算費用。服務端進一步將計費開始信息、計費暫停信息、計費結束信息和/或結算信息發送至用戶終端。

為進一步體現本發明實施例提供的充電方法的優越性，本發明實施例還提供一種應用上述方法的服務端，如圖3所示，該服務端包括：標識生成單元，用于生成自動刷卡唯一識別標識并與自動刷卡機構綁定；信息接收單元，用于接收識別后的自動刷卡唯一識別標識；指令生成單元，用于根據自動刷卡唯一識別標識生成刷卡控制指令；信息發送單元，用于發送刷卡控制指令。下面對本發明實施例提供的服務端展開詳細的說明。

在本發明實施例中，服務端的標識生成單元，生成自動刷卡唯一識別標識并與自動刷卡機構或充電樁本體一一對應并綁定，同時將這些自動刷卡唯一識別標識保存在服務端。服務端生成自動刷卡唯一識別標識的方法和綁定自動刷卡唯一識別標識的方法可以參照上述的充電方法，在此不再一一贅述。自動刷卡唯一識別標識與自動刷卡機構或充電樁是并綁定后，用戶終端識別在自動刷卡機構或充電樁是上的自動刷卡唯一識別標識；用戶終端識別該自動刷卡唯一識別標識后一并將自動刷卡唯一識別標識發送至服務端；信息接收單元接收識別后的自動刷卡唯一識別標識。服務端接收到自動刷卡唯一識別標識后，指令生成單元根據自動刷卡唯一識別標識生成刷卡控制指令。信息發送單元發送刷卡控制指令至自動刷卡機構。同時信息發送單元還向用戶終端發送刷卡信息。自動刷卡機構根據刷卡控制指令執行刷卡操作，充電樁根據刷卡操作結果啟動操作。其中該刷卡操作可以是指定方向的刷卡，也可以是指定次數或指定時間間隔的多次刷卡。充電樁根據刷卡操作結果啟動操作包括但不限于啟動充電、停止充電或暫停充電等。

如圖4所示，在用戶終端向服務端發送識別后的自動刷卡唯一識別標識的同時還向服務端發送用戶終端的賬戶信息；服務端在發送刷卡控制指令后實時獲取充電樁的工作狀態參數。充電樁實時將充電樁的工作狀態參數發送至服務端。信息接收單元接收充電樁的工作狀態參數；例如，充電樁的工作狀態參數包括與充電樁的電流。服務端可以根據該電流大小或者有無直接判斷充電狀態(開始、結束或暫停)是否開始。如果充電狀態變化，則生成計費控制令。服務端還包括計費單元，用于根據計費控制指令計費并結算。服務端根據充電樁的工作狀態參數開始、結束或暫停計費并結算費用。指令生成單元根據充電樁的工作狀態參數數生成計費控制指令；信息發送單元發送計費和結算結果。服務端進一步將計費開始信息、計費暫停信息、計費結束信息和/或結算信息發送至用戶終端。

為進一步體現本發明實施例提供的充電方法的優越性，本發明實施例還提供一種應用上述方法的用戶終端，如圖5所示該用戶終端，包括：識別單元，用于識別自動刷卡唯一識別標識；信息發送單元，用于發送自動刷卡唯一識別標識。下面對本發明實施例提供的用戶終端展開詳細的說明。

如圖6所示用戶終端的識別單元識別綁定在自動刷卡機構或充電樁上的自動刷卡唯一識別標識后一并將自動刷卡唯一識別標識發送至服務端；信息接收單元，接收服務端反饋的刷卡信息。服務端將計費開始信息、計費暫停信息、計費結束信息和/或結算信息發送至用戶終端。信息接收單元，用于接收服務端反饋的刷卡結果、計費和計算結果。用戶終端初次使用前需要掃碼，進行注冊個人信息，系統驗證，充值后方可使用，采用計量方式，按照所消耗的電量，實時精準扣費。

為進一步體現本發明實施例提供的充電方法的優越性，本發明實施例還提供一種應用上述方法的一種充電樁，如圖7所示，充電樁包括：充電樁本體和與充電樁本體一一對應并綁定的自動刷卡機構；自動刷卡機構根據接收到的刷卡控制指令執行刷卡操作；充電樁本體根據自動刷卡機構的刷卡操作啟動相應的操作。下面對本發明實施例提供的充電樁展開詳細的說明。

如圖8所示，充電樁根據刷卡操作結果啟動操作包括但不限于啟動充電、停止充電或暫停充電等。自動刷卡機構或充電樁本體還綁定有自動刷卡唯一識別標識。綁定自動刷卡唯一識別標識的方法可以參照上述的充電方法，在此不再一一贅述。自動刷卡唯一識別標識用于被識別后并向自動刷卡機構發送控制指令。服務端接收到自動刷卡唯一識別標識后，指令生成單元根據自動刷卡唯一識別標識生成刷卡控制指令。信息發送單元發送刷卡控制指令至自動刷卡機構。同時信息發送單元還向用戶終端發送刷卡信息。自動刷卡機構根據刷卡控制指令執行刷卡操作，充電樁根據刷卡操作結果啟動操作。其中該刷卡操作可以是指定方向的刷卡，也可以是指定次數或指定時間間隔的多次刷卡。充電樁根據刷卡操作結果啟動操作包括但不限于啟動充電、停止充電或暫停充電等。本發明提供的充電樁可以在現有的充電樁本體的基礎上外部附加自動刷卡機構，無需改動充電樁本體內部結構即可實現啟動充電、停止充電或暫停充電等操作。

如圖8所示充電樁還包括：參數獲取單元，獲取充電樁本體的工作狀態參數并發送。充電樁實時將充電樁的工作狀態參數發送至服務端。信息接收單元接收充電樁的工作狀態參數；例如，充電樁的工作狀態參數包括與充電樁的電流。服務端可以根據該電流大小或者有無直接判斷充電狀態(開始、結束或暫停)是否開始。如果充電狀態變化，則生成計費控制令。

在本發明實施例中，作為舉例，下面對設置在充電樁本體上的自動刷卡機構詳細說明，當然可以理解，本發明實施例不僅限于此，其它具有相同功能的自動刷卡機構一人可以實現本發明。如圖9所示，本發明實施例提供一種自動刷卡設備，包括：固定架1，固定在固定架1上的卡片驅動裝置2和將卡片固定在卡片驅動裝置上的卡片固定裝置3；驅動裝置2驅動卡片固定裝置3往復運動，卡片固定裝置3固定卡片4沿預設路徑往復運動。如圖10、圖11所示，卡片固定裝置包括，載臺31和夾片32，載臺31和夾片32之間預留有放置卡片的預留縫隙；夾片32和載臺31夾持卡片4固定在載臺31和夾片32之間預留有放置卡片4的預留縫隙中。還包括與卡片驅動裝置通信的處理器；處理器向驅動裝置3發送控制指令，通過設置在內的所述驅動裝置3驅動所述卡片固定裝置2往復運動，所述驅動裝置3驅動所述卡片固定裝置上固定的卡片4沿預設路徑往復運動刷卡。

如圖12所示，該自動刷卡機構還包括與所述處理器通信的音頻輸出裝置，該音頻輸出裝置在刷卡時產生預設的聲音提醒用戶執行刷卡操作。同時，用戶在尋找正在充電的車輛時可以通過用戶終端向充電樁發送充電開始、結束或暫停等指令以使所述刷卡機構執行刷卡操作并產生預設的聲音，方便用戶快速定位車輛的位置。

綜上所述，本發明實施例提供的充電方法、充電樁、用戶終端和服務器，通過自動刷卡機構可以實現n多人享用，避免了改動充電樁本體內部結構帶來的技術風險，原來的充電樁充電數據不會受到任何影響，方便改裝、共享，進一步提高閑置充電樁的利用率。

本技術領域技術人員可以理解，本發明包括涉及用于執行本申請中所述操作中的一項或多項的設備。這些設備可以為所需的目的而專門設計和制造，或者也可以包括通用計算機中的已知設備。這些設備具有存儲在其內的計算機程序，這些計算機程序選擇性地激活或重構。本申請的實施例可提供為方法、系統、或計算機程序產品。因此，本申請可采用完全硬件實施例、完全軟件實施例、或結合軟件和硬件方面的實施例的形式。而且，本申請可采用在一個或多個其中包含有計算機可用程序代碼的計算機可用存儲介質上實施的計算機程序產品的形式。這樣的計算機程序可以被存儲在設備(例如，計算機)可讀介質中或者存儲在適于存儲電子指令并分別耦聯到總線的任何類型的介質中，所述計算機可讀介質包括但不限于任何類型的盤(包括軟盤、硬盤、光盤、cd-rom、和磁光盤)、rom(read-onlymemory，只讀存儲器)、ram(randomaccessmemory，隨即存儲器)、eprom(erasableprogrammableread-onlymemory，可擦寫可編程只讀存儲器)、eeprom(electricallyerasableprogrammableread-onlymemory，電可擦可編程只讀存儲器)、閃存、磁性卡片或光線卡片。也就是，可讀介質包括由設備(例如，計算機)以能夠讀的形式存儲或傳輸信息的任何介質。

這些計算機程序指令也可裝載到計算機或其他可編程數據處理設備上，使得在計算機或其他可編程設備上執行一系列操作步驟以產生計算機實現的處理，從而在計算機或其他可編程設備上執行的指令提供用于實現在流程圖一個流程或多個流程和/或方框圖一個方框或多個方框中指定的功能的步驟。

本申請是參照根據本申請實施例的方法、設備(系統)、和計算機程序產品的流程圖和/或方框圖來描述的。應理解可由計算機程序指令實現流程圖和/或方框圖中的每一流程和/或方框、以及流程圖和/或方框圖中的流程和/或方框的結合。可提供這些計算機程序指令到通用計算機、專用計算機、嵌入式處理機或其他可編程數據處理設備的處理器以產生一個機器，使得通過計算機或其他可編程數據處理設備的處理器執行的指令產生用于實現在流程圖一個流程或多個流程和/或方框圖一個方框或多個方框中指定的功能的裝置。本技術領域技術人員可以理解，可以將這些計算機程序指令提供給通用計算機、專業計算機或其他可編程數據處理方法的處理器來實現，從而通過計算機或其他可編程數據處理方法的處理器來執行本發明公開的結構圖和/或框圖和/或流圖的框或多個框中指定的方案。

本技術領域技術人員可以理解，本發明中已經討論過的各種操作、方法、流程中的步驟、措施、方案可以被交替、更改、組合或刪除。進一步地，具有本發明中已經討論過的各種操作、方法、流程中的其他步驟、措施、方案也可以被交替、更改、重排、分解、組合或刪除。進一步地，現有技術中的具有與本發明中公開的各種操作、方法、流程中的步驟、措施、方案也可以被交替、更改、重排、分解、組合或刪除。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。術語“上”、“下”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。除非另有明確的規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本發明中的具體含義。

本發明的說明書中，說明了大量具體細節。然而能夠理解的是，本發明的實施例可以在沒有這些具體細節的情況下實踐。在一些實例中，并未詳細示出公知的方法、結構和技術，以便不模糊對本說明書的理解。類似地，應當理解，為了精簡本發明公開并幫助理解各個發明方面中的一個或多個，在上面對本發明的示例性實施例的描述中，本發明的各個特征有時被一起分組到單個實施例、圖、或者對其的描述中。然而，并不應將該公開的方法解釋呈反映如下意圖：即所要求保護的本發明要求比在每個權利要求中所明確記載的特征更多的特征。更確切地說，如權利要求書所反映的那樣，發明方面在于少于前面公開的單個實施例的所有特征。因此，遵循具體實施方式的權利要求書由此明確地并入該具體實施方式，其中每個權利要求本身都作為本發明的單獨實施例。需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。本發明并不局限于任何單一的方面，也不局限于任何單一的實施例，也不局限于這些方面和/或?qū)嵤├娜我饨M合和/或置換。而且，可以單獨使用本發明的每個方面和/或?qū)嵤├蛘吲c一個或更多其他方面和/或其實施例結合使用。

最后應說明的是：以上各實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述各實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的范圍，其均應涵蓋在本發明的權利要求和說明書的范圍當中。
