本發明涉及智能門鎖設備領域，尤其涉及一種智能云鎖局域網開鎖方法、系統、設備。

背景技術：

目前，許多家庭都給防盜門安裝智能門鎖，用密碼、ic卡、指紋等替代鑰匙開門，回家開門更為方便快捷和安全可靠。而且隨著互聯網技術的發展，智能門鎖可接入互聯網以便用戶通過手機、電腦等移動終端操控，讓智能門鎖升級為智能云鎖。但現有的智能門鎖系統均需要將移動終端和智能門鎖連接到互聯網上才能讓移動終端操控智能門鎖。因此，常常由于斷網或者網絡信號不好而使得移動終端無法操控智能門鎖，為用戶帶來不便。而且，數據在互聯網傳送會存在傳送速度慢、容易竊取等問題。

技術實現要素：

本發明的目的在于提出一種在局域網中進行開鎖操作，更加安全、快速、穩定的智能云鎖局域網開鎖方法、系統、設備。

為達此目的，本發明采用以下技術方案：

一種智能云鎖局域網開鎖方法，包括智能云鎖、移動終端、路由器和智能主機，所述移動終端、智能主機均通過局域網wifi網絡和路由器連接，所述智能云鎖通過短距離無線通信網絡和智能主機連接，包括以下步驟：

匹配綁定步驟，所述路由器外接互聯網，所述移動終端和所述智能主機進行匹配綁定；

開鎖請求步驟，所述路由器與互聯網斷開，所述移動終端通過局域網wifi網絡向匹配的所述智能主機發送開鎖指令；

開鎖執行步驟，所述智能主機轉送所述開鎖指令至所述智能云鎖，所述智能云鎖收到所述開鎖指令后執行開鎖動作。

優選地，所述短距離無線通信網絡包括zigbee網絡、macbee網絡、藍牙和紅外線網絡中的一種。

優選地，還包括：

斷網檢測步驟，所述智能主機持續檢測所述路由器的網絡狀態：若是外接互聯網，則通過互聯網將匹配信息發送至所述移動終端；

若是與互聯網斷開，則通過所述路由器的局域網wifi網絡將匹配信息發送至所述移動終端。

優選地，或者所述匹配綁定步驟包括：所述路由器與互聯網斷開，所述移動終端通過局域網wifi網絡和所述智能主機進行匹配綁定。

優選地，使用所述智能云鎖局域網開鎖方法的系統，包括智能云鎖、移動終端、路由器和智能主機，所述移動終端、智能主機均通過局域網wifi網絡和路由器連接，所述智能云鎖通過短距離無線通信網絡和智能主機連接；

所述移動終端包括：

匹配綁定模塊，用于和所述智能主機進行匹配綁定；

指令發送模塊，用于向所述智能主機發送開鎖指令；

所述路由器包括：

外接網口，用于外接互聯網，以使所述移動終端和所述智能主機進行匹配綁定；

wifi發射模塊，用于建立局域網，以使所述移動終端和所述智能主機進行匹配綁定，和所述移動終端通過局域網wifi網絡向匹配的所述智能主機發送開鎖指令；

所述智能主機包括：

數據接收模塊，用于通過局域網wifi網絡和所述智能主機進行匹配并接收開鎖指令；

數據轉送模塊，用于通過短距離無線通信網絡轉送所述開鎖指令至所述智能云鎖；

所述智能云鎖包括：

開鎖控制模塊，用于收到所述開鎖指令后執行開鎖動作。

優選地，所述智能主機還包括：

斷網檢測模塊，用于持續檢測所述路由器的網絡狀態：若是外接互聯網，則通過互聯網將匹配信息發送至所述移動終端；

若是與互聯網斷開，則通過所述路由器的局域網wifi網絡將匹配信息發送至所述移動終端。

優選地，一種智能主機，包括：

數據接收模塊，用于通過局域網wifi網絡和所述移動終端進行匹配并接收開鎖指令；

數據轉送模塊，用于通過短距離無線通信網絡轉送所述開鎖指令至所述智能云鎖。

所述智能云鎖局域網開鎖方法通過所述智能主機建立局域網，從而在斷網狀態即路由器沒有外接互聯網時，所述移動終端仍能通過智能主機向智能云鎖無線轉送控制指令，防止發生斷網時無法通過所述移動終端控制所述智能云鎖開鎖，而且在局域網中進行開鎖操作更加安全、更加快速、更加穩定。

附圖說明

附圖對本發明做進一步說明，但附圖中的內容不構成對本發明的任何限制。

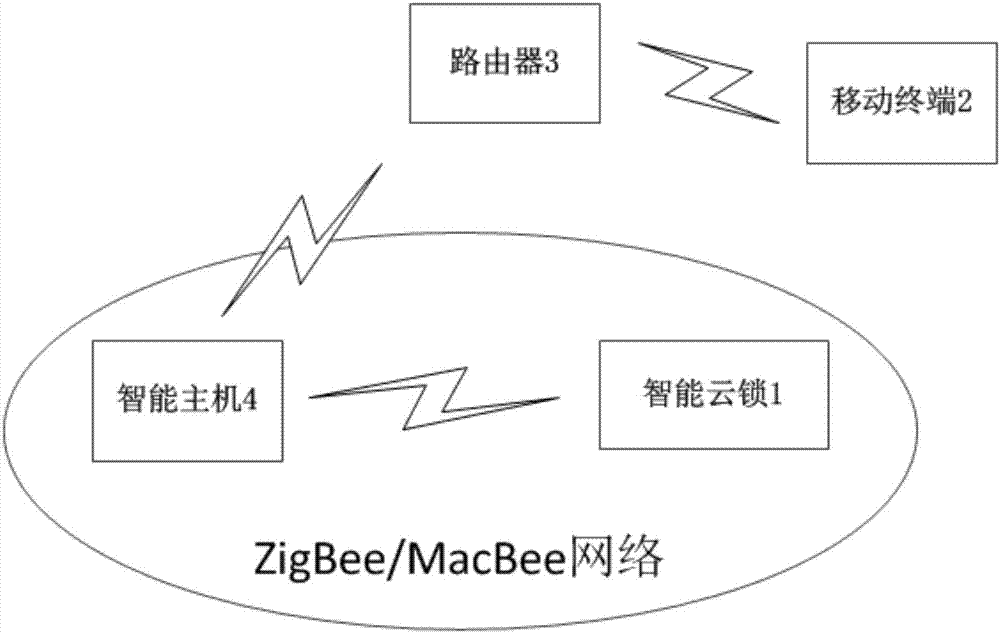

圖1是本發明其中一個實施例的通信連接示意圖；

圖2是本發明其中一個實施例的局域網開鎖交互流程圖；

圖3是本發明其中一個實施例的智能云鎖模塊圖；

圖4是本發明其中一個實施例的移動終端模塊圖；

圖5是本發明其中一個實施例的路由器模塊圖；

圖6是本發明其中一個實施例的智能主機模塊圖；

圖7是本發明其中一個實施例的斷網狀態匹配綁定交互流程圖。

其中：智能云鎖1；移動終端2；路由器3；智能主機4；匹配綁定模塊21；指令發送模塊22；外接網口31；wifi發射模塊32；數據接收模塊41；數據轉送模塊42；開鎖控制模塊11；斷網檢測模塊43。

具體實施方式

下面結合附圖并通過具體實施方式來進一步說明本發明的技術方案。

本實施例的智能云鎖局域網開鎖方法，包括智能云鎖1、移動終端2、路由器3和智能主機4，所述移動終端2、智能主機4均通過局域網wifi網絡和路由器3連接，所述智能云鎖1通過短距離無線通信網絡和智能主機4連接，如圖2所示，包括以下步驟：

匹配綁定步驟，所述路由器3外接互聯網，所述移動終端2和所述智能主機4進行匹配綁定；

開鎖請求步驟，所述路由器3與互聯網斷開，所述移動終端2通過局域網wifi網絡向匹配的所述智能主機4發送開鎖指令；

開鎖執行步驟，所述智能主機4轉送所述開鎖指令至所述智能云鎖1，所述智能云鎖1收到所述開鎖指令后執行開鎖動作。

所述智能云鎖局域網開鎖方法通過所述智能主機4建立局域網，從而在斷網狀態即路由器3沒有外接互聯網時，所述移動終端2仍能通過智能主機4向智能云鎖1無線轉送控制指令，防止發生斷網時無法通過所述移動終端2控制所述智能云鎖1開鎖，而且在局域網中進行開鎖操作更加安全、更加快速、更加穩定。

優選地，所述短距離無線通信網絡包括zigbee網絡、macbee網絡、藍牙和紅外線網絡中的一種。zigbee網絡、macbee網絡、藍牙和紅外線網絡均可實現數據的短距離無線輸送，并且傳送速度快，低功耗，適合應用于所述智能門鎖1。

如圖1所示，所述短距離無線通信網絡為zigbee網絡或macbee網絡，用戶預先在所述路由器3外接互聯網時，讓所述移動終端2通過所述路由器3的局域網wifi網絡和所述智能主機4進行匹配綁定。然后，所述路由器3與互聯網斷開，所述智能主機4保持通過局域網wifi網絡和路由器3連接。每次開鎖前，所述移動終端2先通過局域網wifi網絡和路由器3連接，從而使得移動終端2、路由器3和智能主機4在同一個局域網內。接著，所述移動終端2通過局域網wifi網絡向匹配的所述智能主機4發送開鎖指令，所述智能主機4再通過zigbee網絡或macbee網絡轉送所述開鎖指令至所述智能云鎖1，所述智能云鎖1收到所述開鎖指令后執行開鎖動作。所述智能主機4和所述智能云鎖1之間通過zigbee網絡或macbee網絡進行數據交互。

優選地，還包括：

斷網檢測步驟，所述智能主機4持續檢測所述路由器3的網絡狀態：若是外接互聯網，則通過互聯網將匹配信息發送至所述移動終端2；

若是與互聯網斷開，則通過所述路由器3的局域網wifi網絡將匹配信息發送至所述移動終端2。

所述智能主機4通過檢測所述路由器3的網絡狀態以判斷通過哪個網絡將匹配信息發送至所述移動終端2。若所述路由器3聯網，則可通過互聯網和所述移動終端2進行通訊，以便于所述移動終端2遠程操控所述智能云鎖1。若所述路由器3斷網，則可通過局域網wifi網絡和所述移動終端2進行通訊，以便于所述移動終端2在斷網狀態仍能近距離操控所述智能云鎖1。

優選地，如圖7所示，或者所述匹配綁定步驟包括：所述路由器3與互聯網斷開，所述移動終端2通過局域網wifi網絡和所述智能主機4進行匹配綁定。所述移動終端2通過局域網wifi網絡也可在斷網狀態和所述智能主機4進行匹配綁定，提高匹配可靠性。

優選地，使用所述智能云鎖局域網開鎖方法的系統，如圖1所示，包括智能云鎖1、移動終端2、路由器3和智能主機4，所述移動終端2、智能主機4均通過局域網wifi網絡和路由器3連接，所述智能云鎖1通過短距離無線通信網絡和智能主機4連接；

如圖4所示，所述移動終端2包括：

匹配綁定模塊21，用于和所述智能主機4進行匹配綁定；

指令發送模塊22，用于向所述智能主機4發送開鎖指令；

如圖5所示，所述路由器3包括：

外接網口31，用于外接互聯網，以使所述移動終端2和所述智能主機4進行匹配綁定；

wifi發射模塊32，用于建立局域網，以使所述移動終端2和所述智能主機4進行匹配綁定，和所述移動終端2通過局域網wifi網絡向匹配的所述智能主機4發送開鎖指令；

如圖6所示，所述智能主機4包括：

數據接收模塊41，用于通過局域網wifi網絡和所述智能主機4進行匹配并接收開鎖指令；

數據轉送模塊42，用于通過短距離無線通信網絡轉送所述開鎖指令至所述智能云鎖1；

如圖3所示，所述智能云鎖1包括：

開鎖控制模塊11，用于收到所述開鎖指令后執行開鎖動作。

所述智能云鎖局域網開鎖系統通過所述智能主機4建立局域網，從而在斷網狀態即路由器3沒有外接互聯網時，所述移動終端2仍能通過智能主機4向智能云鎖1無線轉送控制指令，防止發生斷網時無法通過所述移動終端2控制所述智能云鎖1開鎖，而且在局域網中進行開鎖操作更加安全、更加快速、更加穩定。

優選地，如圖6所示，所述智能主機4還包括：

斷網檢測模塊43，用于持續檢測所述路由器3的網絡狀態：若是外接互聯網，則通過互聯網將匹配信息發送至所述移動終端2；

若是與互聯網斷開，則通過所述路由器3的局域網wifi網絡將匹配信息發送至所述移動終端2。

所述智能主機4通過檢測所述路由器3的網絡狀態以判斷通過哪個網絡將匹配信息發送至所述移動終端2。若所述路由器3聯網，則可通過互聯網和所述移動終端2進行通訊，以便于所述移動終端2遠程操控所述智能云鎖1。若所述路由器3斷網，則可通過局域網wifi網絡和所述移動終端2進行通訊，以便于所述移動終端2在斷網狀態仍能近距離操控所述智能云鎖1。

優選地，一種智能主機4，如圖6所示，包括：

數據接收模塊41，用于通過局域網wifi網絡和所述移動終端2進行匹配并接收開鎖指令；

數據轉送模塊42，用于通過短距離無線通信網絡轉送所述開鎖指令至所述智能云鎖1。

所述智能主機4通過所述路由器3的局域網wifi網絡和所述移動終端2進行匹配綁定。每次開鎖前，所述智能主機4通過所述路由器3的局域網wifi網絡接收開鎖指令，再通過短距離無線通信網絡轉送所述開鎖指令至所述智能云鎖1，所述智能云鎖1收到所述開鎖指令后執行開鎖動作。所述智能主機4和所述智能云鎖1之間通過短距離無線通信網絡進行數據交互。防止發生斷網時無法通過所述移動終端2控制所述智能云鎖1開鎖，而且在局域網中進行開鎖操作更加安全、更加快速、更加穩定。

以上結合具體實施例描述了本發明的技術原理。這些描述只是為了解釋本發明的原理，而不能以任何方式解釋為對本發明保護范圍的限制。基于此處的解釋，本領域的技術人員不需要付出創造性的勞動即可聯想到本發明的其它具體實施方式，這些方式都將落入本發明的保護范圍之內。
