本發明涉及防盜裝置領域，具體為一種角鋼塔塔材防盜裝置。

背景技術：

在電力塔以及信號塔的搭建工作中，角鋼鋼塔是一種經常采用的塔結構，在角鋼鋼塔的搭建時，施工人員需要將鋼塔需要的塔材運至施工地點，再進行角鋼鋼塔的搭建，但是施工過程一般要持續幾天甚至更久，塔材放置在施工地點處容易在夜間被盜，而安排專人在夜間看守無疑造成了人力成本的增加，現需要一種可用于角鋼塔材防盜的裝置來解決上述問題，降低人力成本，也避免塔材失竊。

技術實現要素：

本發明的目的在于提供一種角鋼塔塔材防盜裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種角鋼塔塔材防盜裝置，包括裝置主架，裝置主架下部設置有防滑底板，裝置主架上部兩側均設置有坡面板，裝置主架兩側均設置有一組油缸，油缸與萬向輪配合，坡面板和裝置主架之間設置有側箱體，位于裝置主架一側的側箱體內通過復位彈簧與安裝架配合，安裝架上設置有卷繞架，卷繞架與轉軸轉動配合，轉軸上卷繞有鋼索，轉軸一側設置有定位圈，安裝架下部設置有報警觸頭，報警觸頭通過導線與設置在電池組上的控制器電連接，電池組設置在與安裝架同側的側箱體內，控制器上設置有揚聲器，裝置主架另一側上的側箱體內設置有一組定繩架，定繩架一側設置有橫桿，橫桿上螺接有夾板。

優選的，防滑底板下部設置有一組齒牙，裝置主架和防滑底板上均開設有一組通孔，裝置主架上部兩側位置均設置有一組油缸架，油缸與油缸架連接，萬向輪設置在油缸的活塞桿端部，通孔與萬向輪適配。

優選的，側箱體通過一組合頁與箱門鉸接，側箱體底部設置有門鎖，門鎖與箱門適配。

優選的，安裝架下部對應位置上設置有套筒，套筒內套設有伸縮桿，套筒上設置有定位螺栓，伸縮桿通過定位螺栓與套筒定位配合，報警觸頭設置在伸縮桿的頂端。

優選的，轉軸上設置有一組鍵，卷繞架一側設置有一組定位座，定位圈一側設置有一組定位頭，定位頭與定位座適配，定位圈中部開設有與鍵適配的鍵槽。

優選的，轉軸在定位圈一側的位置上螺接有定位螺母，定位螺母一側開設有空腔，定位螺母中部開設有螺孔，定位螺母通過螺孔與轉軸螺接，空腔與鍵適配。

優選的，油缸均與控制器以及電池組電連接，控制器上設置有升降旋鈕以及開關，控制器內部設置有處理器以及通訊模塊，處理器與通訊模塊電連接，升降旋鈕、開關、揚聲器均與處理器電連接，鋼索與塔材配合。

優選的，角鋼塔塔材防盜裝置使用時，將塔材成垛放置在裝置主架上，坡面板可有效防止塔材滑出裝置主架外，當需要進行塔材垛的移動時，則將其他的牽引車輛與裝置主架連接，使用者打開箱門，通過控制器上的升降旋鈕來控制油缸伸出，油缸在電池組的供電下做伸出動作，活塞桿伸出后，萬向輪通過通孔伸出到防滑底板下部，與地面接觸，這時裝置主架就可以在牽引車輛的牽引下進行移動，省力方便，當移動到指定地點后，則使用者通過控制器控制油缸收回，則萬向輪收入到油缸架中，防滑底板直接與地面接觸，防滑底板下部的齒牙可以有起到有效的防滑作用，使得裝置主架極難被移動，保證了裝置的穩定，白天施工結束后，使用者將鋼索從裝置主架一側的側箱體中拉出，鋼索可通過坡面板穿出側箱體，將鋼索與裝置主架另一側側箱體中的定繩架配合，將鋼索一端纏繞在橫桿上并系好，然后使用者旋轉與橫桿螺接的夾板，夾板就會向鋼索方向移動并進一步將鋼索夾緊，完成鋼索的固定，卷繞架一端，轉軸可通過卷繞架與定位圈、定位螺母的配合完成固定，定位圈在定位螺母的推動作用下，定位圈一側的定位頭會壓入卷繞架一側的定位座中，這樣就完成了轉軸的固定，需要轉動轉軸時，將定位螺母旋出，將定位圈移開，使得定位頭脫離定位座即可，在鋼索的施壓下，塔材就會被固定在裝置主架上，同時在鋼索拉出并與定繩架配合時，給鋼索一個預應力，在預應力作用下，安裝架下部的復位彈簧被拉起發生彈性形變，使用者調節伸縮桿，使得報警觸頭貼近安裝架下部，按下控制器上的開關，則控制器進入報警待機狀態，當夜間有人盜竊塔材時，盜竊者就需要剪斷鋼索或者將塔材從塔材垛上抽出，不管用哪一種方式，都會導致安裝架受到鋼索的拉力減小，拉力減小時，則復位彈簧的彈性形變量就會減小，安裝架下降，則報警觸頭被觸動，這時控制器就會控制揚聲器播放報警語音，盜竊者就會受到驚嚇并逃走，同時處理器接收到報警觸頭的信號后還會控制通訊模塊向工作人員的對講機發出報警信號，使得工作人員能夠第一時間得知有盜竊情況發生，通訊模塊采用對講機中的通訊模塊，保證可與工作人員的對講機完成通訊互動即可。

與現有技術相比，本發明的有益效果是：該角鋼塔塔材防盜裝置使用時，將塔材成垛放置在裝置主架上，坡面板可有效防止塔材滑出裝置主架外，當需要進行塔材垛的移動時，則將其他的牽引車輛與裝置主架連接，使用者打開箱門，通過控制器上的升降旋鈕來控制油缸伸出，油缸在電池組的供電下做伸出動作，活塞桿伸出后，萬向輪通過通孔伸出到防滑底板下部，與地面接觸，這時裝置主架就可以在牽引車輛的牽引下進行移動，省力方便，當移動到指定地點后，則使用者通過控制器控制油缸收回，則萬向輪收入到油缸架中，防滑底板直接與地面接觸，防滑底板下部的齒牙可以有起到有效的防滑作用，使得裝置主架極難被移動，保證了裝置的穩定，白天施工結束后，使用者將鋼索從裝置主架一側的側箱體中拉出，鋼索可通過坡面板穿出側箱體，將鋼索與裝置主架另一側側箱體中的定繩架配合，將鋼索一端纏繞在橫桿上并系好，然后使用者旋轉與橫桿螺接的夾板，夾板就會向鋼索方向移動并進一步將鋼索夾緊，完成鋼索的固定，卷繞架一端，轉軸可通過卷繞架與定位圈、定位螺母的配合完成固定，定位圈在定位螺母的推動作用下，定位圈一側的定位頭會壓入卷繞架一側的定位座中，這樣就完成了轉軸的固定，需要轉動轉軸時，將定位螺母旋出，將定位圈移開，使得定位頭脫離定位座即可，在鋼索的施壓下，塔材就會被固定在裝置主架上，同時在鋼索拉出并與定繩架配合時，給鋼索一個預應力，在預應力作用下，安裝架下部的復位彈簧被拉起發生彈性形變，使用者調節伸縮桿，使得報警觸頭貼近安裝架下部，按下控制器上的開關，則控制器進入報警待機狀態，當夜間有人盜竊塔材時，盜竊者就需要剪斷鋼索或者將塔材從塔材垛上抽出，不管用哪一種方式，都會導致安裝架受到鋼索的拉力減小，拉力減小時，則復位彈簧的彈性形變量就會減小，安裝架下降，則報警觸頭被觸動，這時控制器就會控制揚聲器播放報警語音，盜竊者就會受到驚嚇并逃走，同時處理器接收到報警觸頭的信號后還會控制通訊模塊向工作人員的對講機發出報警信號，使得工作人員能夠第一時間得知有盜竊情況發生，通訊模塊采用對講機中的通訊模塊，保證可與工作人員的對講機完成通訊互動即可；本裝置移動方便，并可靈活定位，定位操作簡單，夜間可將塔材固定，當有人偷盜塔材時，可以自動進行語音報警，同時可以向工作人員發送報警語音，實用可靠。

附圖說明

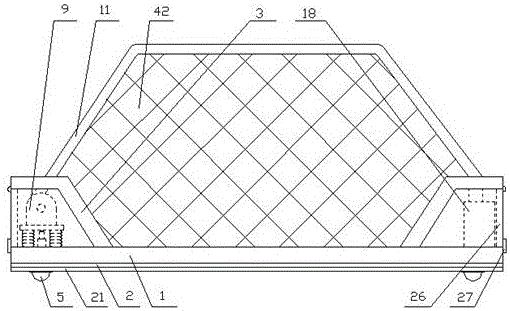

圖1為本發明結構示意圖。

圖2為圖1的右視圖。

圖3為圖1中圈出部分的局部放大示意圖。

圖4為本發明卷繞架的側視圖。

圖5為本發明定位圈的側視圖。

圖6為本發明定位螺母的側視圖。

圖7為本發明定繩架的結構示意圖。

圖中：1、裝置主架，2、防滑底板，3、坡面板，4、油缸，5、萬向輪，6、側箱體，7、復位彈簧，8、安裝架，9、卷繞架，10、轉軸，11、鋼索，12、定位圈，13、報警觸頭，14、導線，15、電池組，16、控制器，17、揚聲器，18、定繩架，19、橫桿，20、夾板，21、齒牙，22、通孔，23、油缸架，24、活塞桿，25、合頁，26、箱門，27、門鎖，28、套筒，29、伸縮桿，30、定位螺栓，31、鍵，32、定位座，33、定位頭，34、鍵槽，35、定位螺母，36、空腔，37、螺孔，38、升降旋鈕，39、開關，40、處理器，41、通訊模塊，42、塔材。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-7，本發明提供一種技術方案：一種角鋼塔塔材防盜裝置，包括裝置主架1，裝置主架1下部設置有防滑底板2，裝置主架1上部兩側均設置有坡面板3，裝置主架1兩側均設置有一組油缸4，油缸4與萬向輪5配合，坡面板3和裝置主架1之間設置有側箱體6，位于裝置主架1一側的側箱體6內通過復位彈簧7與安裝架8配合，安裝架8上設置有卷繞架9，卷繞架9與轉軸10轉動配合，轉軸10上卷繞有鋼索11，轉軸10一側設置有定位圈12，安裝架8下部設置有報警觸頭13，報警觸頭13通過導線14與設置在電池組15上的控制器16電連接，電池組15設置在與安裝架8同側的側箱體6內，控制器16上設置有揚聲器17，裝置主架1另一側上的側箱體6內設置有一組定繩架18，定繩架18一側設置有橫桿19，橫桿19上螺接有夾板20，防滑底板2下部設置有一組齒牙21，裝置主架1和防滑底板2上均開設有一組通孔22，裝置主架1上部兩側位置均設置有一組油缸架23，油缸4與油缸架23連接，萬向輪5設置在油缸4的活塞桿24端部，通孔22與萬向輪5適配，側箱體6通過一組合頁25與箱門26鉸接，側箱體6底部設置有門鎖27，門鎖27與箱門26適配，安裝架8下部對應位置上設置有套筒28，套筒28內套設有伸縮桿29，套筒28上設置有定位螺栓30，伸縮桿29通過定位螺栓30與套筒28定位配合，報警觸頭13設置在伸縮桿29的頂端，轉軸10上設置有一組鍵31，卷繞架9一側設置有一組定位座32，定位圈12一側設置有一組定位頭33，定位頭33與定位座32適配，定位圈12中部開設有與鍵31適配的鍵槽34，轉軸10在定位圈12一側的位置上螺接有定位螺母35，定位螺母35一側開設有空腔36，定位螺母35中部開設有螺孔37，定位螺母35通過螺孔37與轉軸10螺接，空腔36與鍵31適配，油缸4均與控制器16以及電池組15電連接，控制器16上設置有升降旋鈕38以及開關39，控制器16內部設置有處理器40以及通訊模塊41，處理器40與通訊模塊41電連接，升降旋鈕38、開關39、揚聲器17均與處理器40電連接，鋼索11與塔材42配合。

工作原理：在使用該角鋼塔塔材防盜裝置時，將塔材成垛放置在裝置主架1上，坡面板3可有效防止塔材滑出裝置主架1外，當需要進行塔材垛的移動時，則將其他的牽引車輛與裝置主架1連接，使用者打開箱門26，通過控制器16上的升降旋鈕38來控制油缸4伸出，油缸4在電池組15的供電下做伸出動作，活塞桿24伸出后，萬向輪5通過通孔22伸出到防滑底板2下部，與地面接觸，這時裝置主架1就可以在牽引車輛的牽引下進行移動，省力方便，當移動到指定地點后，則使用者通過控制器16控制油缸4收回，則萬向輪5收入到油缸架23中，防滑底板2直接與地面接觸，防滑底板2下部的齒牙21可以有起到有效的防滑作用，使得裝置主架1極難被移動，保證了裝置的穩定，白天施工結束后，使用者將鋼索11從裝置主架1一側的側箱體6中拉出，鋼索11可通過坡面板3穿出側箱體6，將鋼索11與裝置主架1另一側側箱體6中的定繩架18配合，將鋼索11一端纏繞在橫桿19上并系好，然后使用者旋轉與橫桿19螺接的夾板20，夾板20就會向鋼索11方向移動并進一步將鋼索11夾緊，完成鋼索11的固定，卷繞架9一端，轉軸10可通過卷繞架9與定位圈12、定位螺母35的配合完成固定，定位圈12在定位螺母35的推動作用下，定位圈12一側的定位頭33會壓入卷繞架9一側的定位座32中，這樣就完成了轉軸10的固定，需要轉動轉軸10時，將定位螺母35旋出，將定位圈12移開，使得定位頭33脫離定位座32即可，在鋼索11的施壓下，塔材就會被固定在裝置主架1上，同時在鋼索11拉出并與定繩架18配合時，給鋼索11一個預應力，在預應力作用下，安裝架8下部的復位彈簧7被拉起發生彈性形變，使用者調節伸縮桿29，使得報警觸頭13貼近安裝架8下部，按下控制器16上的開關39，則控制器16進入報警待機狀態，當夜間有人盜竊塔材時，盜竊者就需要剪斷鋼索11或者將塔材從塔材垛上抽出，不管用哪一種方式，都會導致安裝架8受到鋼索11的拉力減小，拉力減小時，則復位彈簧7的彈性形變量就會減小，安裝架8下降，則報警觸頭13被觸動，這時控制器16就會控制揚聲器17播放報警語音，盜竊者就會受到驚嚇并逃走，同時處理器40接收到報警觸頭13的信號后還會控制通訊模塊41向工作人員的對講機發出報警信號，使得工作人員能夠第一時間得知有盜竊情況發生，通訊模塊41采用對講機中的通訊模塊，保證可與工作人員的對講機完成通訊互動即可。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
