本發明涉及通信技術領域，具體涉及一種雷達發射機的無線遙控裝置及無線遙控方法。

背景技術：

隨著雷達系統技術發展，需要研制更高頻段更高功率的雷達發射機系統。現代雷達發射機系統作為大功率輻射源具有高電壓、高微波功率等特點。高功率雷達發射機通常連接有高增益天線，同時為減小傳輸損耗，發射機與天線之間距離較近，發射機的操作人員有觸電危險和受微波輻射危險。另外，雷達發射機常常作為輻射源為武器試驗提供假想目標，在試驗過程中，現場操作人員需要撤離到離發射機較遠的安全距離上。因此，雷達發射機需要遠距離控制電路，保證操作人員安全。

傳統的雷達發射機遙控電路主要有兩種。一種是采用有線形式。這種電路形式發射機控制單元和發射機主電路通過電纜相連。其優點是連接可靠，傳輸穩定。其缺點是不能實現長距離傳輸，當距離過長時會在傳輸電纜上產生較大損耗，影響傳輸質量。

遙控電路的另一種方式是采用點對點無線遙控方式。這種方式采用點對點無線信號發射和接收裝置，可以實現一定距離上的無線遙控工作方式。其缺點是受點對點無線設備信號功率影響，無線遙控距離較近。另外，必須使用專用設備實現，不能與其它設備兼容。

技術實現要素：

本發明提供了一種雷達發射機的無線遙控裝置及無線遙控方法，能夠實現對雷達發射機的遠程無線遙控。

本發明解決上述技術問題的技術方案如下：一種雷達發射機的無線遙控裝置，包括智能終端設備、WiFi模塊、選通開關模塊、配電模塊和雷達發射機，所述智能終端設備通過無線網絡與所述WiFi模塊連接，所述WiFi模塊與所述選通開關模塊通過電纜連接，所述選通開關模塊分別通過電纜與配電模塊和雷達發射機連接；

所述智能終端設備，用于通過WiFi模塊向所述選通開關模塊發送開關控制信號；

所述選通開關模塊，用于根據開關控制信號控制雷達發射機是否接入配電模塊，從而控制雷達發射機是否工作。

本發明的有益效果為：通過WiFi模塊可以實現任意遠距離的遙控雷達發射機，凡是有無線信號的地方都可以實現對雷達發射機的遙控功能，相比通過有線電纜控制雷達發射機，節省了成本，也減小了控制人員的觸電危險和遭受微波輻射的危險，并且使用方便可靠。

在上述技術方案的基礎上，本發明還可以作如下改進。

進一步的，還包括光電隔離轉換模塊和功率放大模塊，所述光電隔離轉換模塊通過電纜與WiFi模塊連接，所述光電隔離轉換模塊、功率放大模塊和所述選通開關模塊依次通過導線連接；

所述光電隔離轉換模塊，用于對智能終端設備通過WiFi模塊發送的開關控制信號進行光電轉換，并將光電轉換后的開關控制信號傳輸至功率放大信號；

所述功率放大信號，用于對光電轉換后的開關控制信號進行功率放大，將功率放大后的開關控制信號傳輸至選通開關模塊。

所述進一步的有益效果為：在WiFi模塊與功率放大模塊之間設置光電隔離模塊，實現信號的電位隔離，避免電路之間的干擾。

進一步的，所述光電隔離轉換模塊、功率放大模塊和選通開關模塊集成于印制電路板上，所述光電隔離轉換模塊、功率放大模塊和選通開關模塊依次通過印制板導線連接。

所述進一步的有益效果為：將光電隔離轉換模塊、功率放大模塊和選通開關模塊集成在印制電路板上，能夠縮小電路體積，節約成本。

為解決本發明的技術問題，還提供了一種雷達發射機的無線遙控方法，包括：

S1，智能終端設備通過WiFi模塊向選通開關模塊發送開關控制信號；

S2，選通開關模塊根據開關控制信號控制雷達發射機是否接入配電模塊，從而控制雷達發射機是否工作。

進一步的，還包括：

對智能終端設備通過WiFi模塊發送的開關控制信號進行光電隔離轉換和功率放大，將光電隔離和功率放大后的開關控制信號傳輸至選通開關模塊。

附圖說明

圖1為本發明一個實施例的雷達發射機的無線遙控裝置連接框圖示意圖；

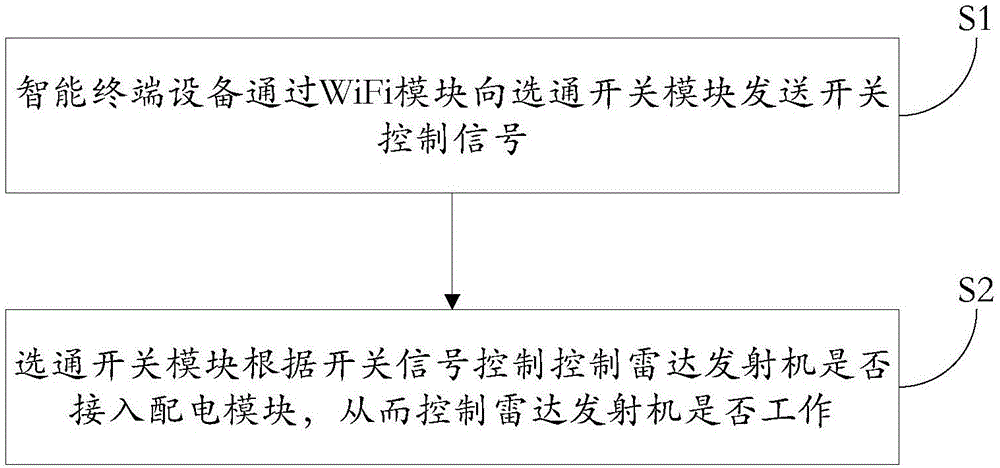

圖2為本發明另一個實施例的雷達發射機的無線遙控方法流程圖。

具體實施方式

以下結合附圖對本發明的原理和特征進行描述，所舉實例只用于解釋本發明，并非用于限定本發明的范圍。

參見圖1，為實施例1的一種雷達發射機的無線遙控裝置，包括智能終端設備、WiFi模塊、選通開關模塊、配電模塊和雷達發射機，所述智能終端設備通過無線網絡與所述WiFi模塊連接，所述WiFi模塊與所述選通開關模塊通過電纜連接，所述選通開關模塊分別通過電纜與配電模塊和雷達發射機連接；智能終端設備，用于通過WiFi模塊向所述選通開關模塊發送開關控制信號；選通開關模塊，用于根據開關控制信號控制雷達發射機是否接入配電模塊，從而控制雷達發射機是否工作。

本實施例通過WiFi模塊可以實現任意遠距離遙控雷達發射機，凡是有無線信號的地方都可以實現對雷達發射機的遙控功能，相比通過有線電纜控制雷達發射機，節省了成本，也減小了控制人員近距離控制雷達發射機的觸電危險和遭受微波輻射的危險，并且使用方便可靠。

其中，還包括光電隔離轉換模塊和功率放大模塊，所述光電隔離轉換模塊通過電纜與WiFi模塊連接，所述光電隔離轉換模塊、功率放大模塊和所述選通開關模塊依次通過導線連接；光電隔離轉換模塊，用于對智能終端設備通過WiFi模塊發送的開關控制信號進行光電轉換，并將光電轉換后的開關控制信號傳輸至功率放大信號；功率放大信號，用于對光電轉換后的開關控制信號進行功率放大，將功率放大后的信號傳輸至選通開關模塊。本實施例在WiFi模塊與功率放大模塊之間設置光電隔離模塊，實現信號的電位隔離，避免電路之間的干擾。

光電隔離轉換模塊、功率放大模塊和選通開關模塊集成于印制電路板上，所述光電隔離轉換模塊、功率放大模塊和選通開關模塊依次通過印制板導線連接。本實施例將光電隔離轉換模塊、功率放大模塊和選通開關模塊集成在印制電路板上，能夠縮小電路體積，節約成本。

參見圖2，為實施例2的雷達發射機的無線遙控方法，包括：

S1，智能終端設備通過WiFi模塊向選通開關模塊發送開關控制信號；

S2，選通開關模塊根據開關控制信號控制雷達發射機是否接入配電模塊，從而控制雷達發射機是否工作。

可以理解為，本實施例中的智能終端通過無線網絡為WiFi模塊連接，WiFi模塊與光電隔離轉換模塊通過電纜連接，光電隔離模塊、功率放大模塊和選通開關模塊通過印制板導線連接，選通開關模塊分別通過電纜與配置模塊和雷達發射機連接。智能終端模塊通過WiFi模塊發送開關控制信號，光電隔離模塊對開關控制信號進行電-光-電的轉換，實現信號的電位隔離，起到抗干擾功能，經過功率放大模塊對轉換后的開關控制信號進行功率放大，傳輸給選通開關模塊，控制選通開關模塊的導通和關斷，進而控制雷達發射機是否能夠接入配置模塊，從而控制雷達發射機是否工作。

本發明提供的雷達發射機的無線遙控裝置及無線遙控方法，通過WiFi模塊可以實現任意遠距離遙控雷達發射機，凡是有無線信號的地方都可以實現對雷達發射機的遙控功能，相比通過有線電纜控制，節省了成本，也減小了觸電危險和遭受微波輻射的危險，并且使用方便可靠；在電路的設計上，增加了光電隔離轉換模塊，實現信號的電位隔離，起到抗干擾功能；以及在電路的設計上，采用了集成功能，減小了電路的體積，節約了成本。

以上所述僅為本發明的較佳實施例，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。
