本實用新型涉及火災監控探測領域，尤其涉及一種剩余電流式電氣火災監控探測控制系統。

背景技術：

剩余電流式電氣火災監控探測器，具有漏電探測及報警功能，廣泛用于小區樓房、醫院、圖書館等大眾娛樂場所，隨著社會的發展，自動化，智能化的程度越來越高，使用的各種電器也越來越多，而現有的剩余電流式電氣火災監控探測器功能過于單一，只能用于探測漏電及警報，已經以無法滿足用戶的需求。

技術實現要素：

本實用新型的目的在于提供一種用途廣泛、功能多的剩余電流式電氣火災監控探測器，適用于大型商場，住宅、娛樂場所等進行全方位的監測、警報。

為了解決上述的技術問題，本實用新型采用的技術方案是：一種剩余電流式電氣火災監控探測控制系統，所述系統包括微處理器模塊、與所述微處理器模塊相連接的信號處理模塊、互感器模塊、監控分析模塊、監控報警模塊、繼電器模塊、安防門禁模塊、溫度探測模塊、LED燈指示模塊、LCD顯示模塊、通訊模塊、WIFY模塊、按鍵輸入模塊以及遠程終端控制模塊；其中，

所述互感器模塊，用于探測被保護電路中的剩余電流，并將剩余電流信號

傳輸至所述微處理器模塊；

所述監控分析模塊，用于分析監測到的剩余電流值；

所述監控報警模塊，用于當剩余電流超過預設定值時及時發出警報；

所述繼電器模塊包括報警繼電器輸出模塊以及故障繼電器輸出模塊；

所述安防門禁模塊，用于監探門禁系統；

所述溫度探測模塊用于監測電路或者現場實時溫度，并將數據發送給監控分析模塊；

所述LCD顯示模塊，用于顯示報警通路、泄露電流大小、通道狀態、溫度信息；

按鍵輸入模塊，用于向系統輸入各種指令；

所述LED燈指示模塊，用于指示系統當前的工作狀態；

所述WIFY模塊，用于遠程連接、發送、實時信息系統；

所述遠程終端控制模塊通過所述通訊模塊遠程控制所述火災監控探測系統。

優選的，所述微處理器模塊為M0516型單片機微處理器。

優選的，所述信號處理模塊為ATT7053電表計量芯片。

優選的，所述遠程終端控制模塊為手機、平板、筆記本電腦。

優選的，所述LED燈指示模塊包括運行、漏電、報警、通訊指示燈。

本實用新型的剩余電流式電氣火災監控探測系統具有漏電的檢測和報警功能，報警繼電器輸出功能、故障繼電器輸出功能、安防門禁等監管信號輸入報警功能；集電氣火災監控探測及報警功能于一體，具有高度智能化、數據測量精準、性能穩定可靠，且能夠實時指示工作狀態，并且遠程遙控控制。

附圖說明

此處所說明的附圖用來提供對本實用新型的進一步理解，構成本申請的一部分，并不構成對本實用新型的不當限定，在附圖中：

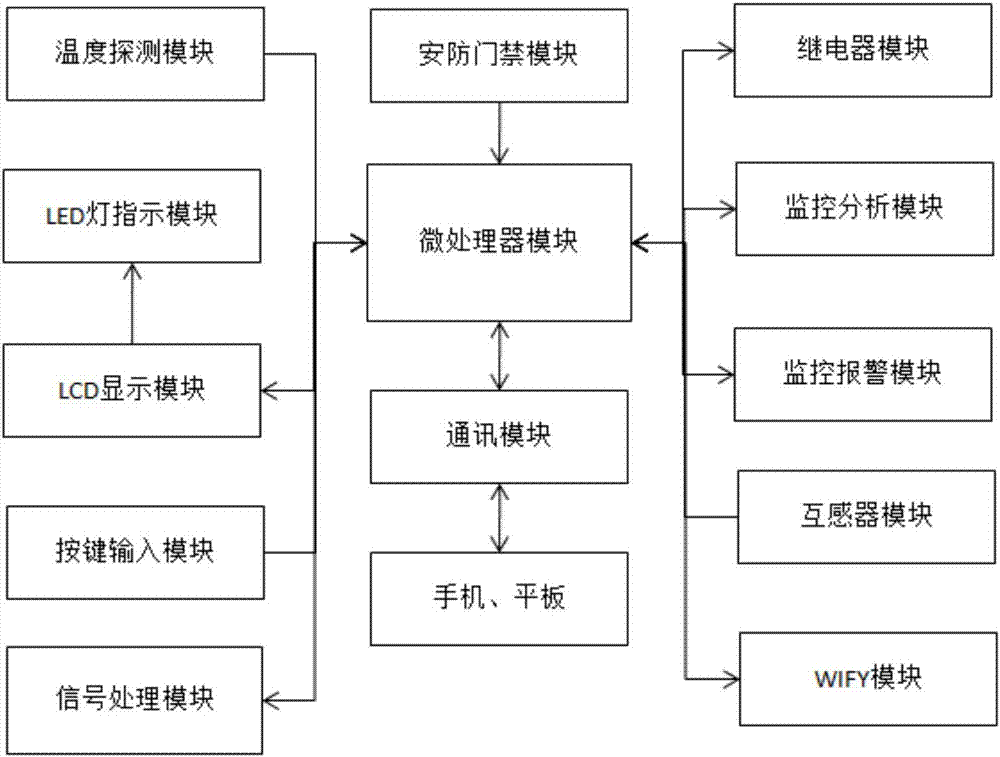

圖1為本實用新型剩余電流式電氣火災監控探測系統的結構框圖。

具體實施方式

下面將結合附圖以及具體實施例來詳細說明本實用新型，在此本實用新型的示意性實施例以及說明用來解釋本實用新型，但并不作為對本實用新型的限定。

如圖1所示，一種剩余電流式電氣火災監控探測控制系統，所述系統包括微處理器模塊、與所述微處理器模塊相連接的信號處理模塊、互感器模塊、監控分析模塊、監控報警模塊、繼電器模塊、安防門禁模塊、溫度探測模塊、LED燈指示模塊、LCD顯示模塊、通訊模塊、WIFY模塊、按鍵輸入模塊以及遠程終端控制模塊；其中，

所述互感器模塊，用于探測被保護電路中的剩余電流，并將剩余電流信號傳輸至所述微處理器模塊；

所述監控分析模塊，用于分析監測到的剩余電流值；

所述監控報警模塊，用于當剩余電流超過預設定值時及時發出警報；

所述繼電器模塊包括報警繼電器輸出模塊以及故障繼電器輸出模塊；

所述安防門禁模塊，用于監探門禁系統；

所述溫度探測模塊用于監測電路或者現場實時溫度，并將數據發送給監控分析模塊；

所述LCD顯示模塊，用于顯示報警通路、泄露電流大小、通道狀態、溫度等信息；

按鍵輸入模塊，用于向系統輸入各種指令；

所述LED燈指示模塊，用于指示系統當前的工作狀態；

所述WIFY模塊，用于遠程連接、發送、實時信息系統；

所述遠程終端控制模塊通過所述通訊模塊遠程控制所述火災監控探測系統。

具體的，所述微處理器模塊為M0516型單片機微處理器。

具體的，所述信號處理模塊為ATT7053電表計量芯片。

具體的，所述遠程終端控制模塊為手機、平板、筆記本電腦。

具體的，所述LED燈指示模塊包括運行、漏電、報警、通訊指示燈。

本實用新型的探測器采用了先進的探測器的主芯片：M0516型單片機微處理器及先進的貼片技術，通過電流互感器監控線路的泄漏電流超過監控報警器值超出預設定值時，監控報警器經分析、確認后發出聲光報警信號和控制信號。信號處理電路采用ATT7053電表計量芯片,具有19BitADC轉換，具有精度高、性能穩定可靠等特點。鍵盤電路采用TP04電容觸摸控制芯片，具有穩定、可靠、無機械損壞等優點。監控報警器能顯示報警線路、泄漏電流大小。當監控報警器有報警信息時，啟動繼電器，還具有溫度、門禁、和煙霧探測功能，拓寬了其使用范圍及功能。
