本實用新型涉及一種調速風扇式溫控無線數據接收器，屬于無線數據接收器技術領域。

背景技術：

無線數據接收器是指一種用于接收無線數據的裝置，隨著技術水平的不斷提高，無線網絡的發展日趨成熟，無線傳輸速率變得越來越快，由于有線傳輸存在著布線麻煩，且成本高的缺點，無線數據傳輸正逐步應用于生活的方方面面，由此針對無線數據接收器的改進與創新，正伴隨著無線技術的發展，同時進行著，諸如專利號：201080071015.7，公開了一種車輛用移動無線電接收器，所述移動無線電接收器包括調諧器前端部分、位置數據端口、傳感器端口及數據處理單元；所述位置數據端口用于接收調諧器位置數據；所述傳感器端口用于接收一個或多個傳感器信號；所述數據處理單元可操作地與調諧器前端部分、位置數據端口及傳感器端口連接；所述數據處理單元進一步包括兩個或兩個以上預定調諧器位置數據以及用于基于傳感器信號確定一組調諧器前端部分參數的兩個或兩個以上預定關系數據集；所述移動無線電接收器提供操作模式、檢查模式、調諧器參數調整模式及調諧器參數應用模式。

還有專利申請號：201410566564.1，公開了一種無線接收器及其控制方法，具體為一種能夠輸出關于在移動終端中發生的事件的通知，并且遠程地控制移動終端的無線接收器及其控制方法，為此，無線接收器可以包括：揚聲器，該揚聲器被調整大小以相對于用戶的耳朵被定位；短程通信單元，該短程通信單元被配置成與移動終端通信；以及控制器，該控制器被配置成當通過移動終端從通信裝置接收呼叫時使揚聲器響應于經由短程通信單元從移動終端接收到的信號輸出第一音頻數據，該第一音頻數據包含識別通信裝置的信息。

由上述現有技術可以看出，現有技術針對無線數據接收器進行了多方位的改進與創新，以獲得無線數據接收器更多好的性能，眾所周知，電子產品的最大問題就是散熱，現有的無線數據接收器沒有特定有效的散熱設計，使得實際應用中，經常會出現高熱量情況，而過高的熱量會降低無線數據接收器實際工作的穩定性，甚至會對無線數據接收器的硬件造成損壞，影響無線數據接收器的使用壽命。

技術實現要素：

本實用新型所要解決的技術問題是提供一種針對現有無線數據接收器進行改進，引入智能風扇調節式溫控斷電機構，能夠在溫度檢測基礎上，及時實現斷電保護的調速風扇式溫控無線數據接收器。

本實用新型為了解決上述技術問題采用以下技術方案：本實用新型設計了一種調速風扇式溫控無線數據接收器，包括接收器殼體，以及固定設置在接收器殼體中的無線接收器本體電路板，無線接收器本體電路板上設置數據輸出端，接收器殼體上設置與數據輸出端結構相對應的數據輸出接口，數據輸出端中的數據信號端與數據輸出接口中的數據信號端相互連接；還包括微型風扇、控制模塊，以及分別與控制模塊相連接的溫度傳感器、電控斷路器、無極風扇調速電路，其中，微型風扇經過無極風扇調速電路與控制模塊相連接，控制模塊、溫度傳感器、電控斷路器和無極風扇調速電路固定設置于接收器殼體中；無極風扇調速電路包括第一單向可控硅、第二單向可控硅、電控電位器；其中，第一單向可控硅與第二單向可控硅反向并聯，且第一單向可控硅與第二單向可控硅反向并聯結構的其中一端與經過控制模塊的供電正極相連接，另一端與微型風扇的其中一端相連接；電控電位器串聯在第一單向可控硅控制極與第二單向可控硅控制極之間，且電控電位器與控制模塊相連接；微型風扇的另一端與經過控制模塊的供電負極相連接；數據輸出接口中的取電端與控制模塊相連接為其進行供電，一方面控制模塊分別為溫度傳感器、電控斷路器進行供電，另一方面控制模塊經過無極風扇調速電路為微型風扇進行供電；同時，數據輸出接口中的取電端經過電控斷路器與無線接收器本體電路板上數據輸出端中的取電端相連接；接收器殼體表面設置鏤空結構，微型風扇位于接收器殼體內部，微型風扇固定設置于無線接收器本體電路板與鏤空結構之間，且微型風扇的工作氣流方向指向鏤空結構。

作為本實用新型的一種優選技術方案：所述微型風扇為微型無刷電機風扇。

作為本實用新型的一種優選技術方案：還包括與所述控制模塊相連接的顯示屏，顯示屏內嵌在所述接收器殼體的表面。

作為本實用新型的一種優選技術方案：所述控制模塊為單片機。

作為本實用新型的一種優選技術方案：所述接收器殼體為鋁材料制成。

本實用新型所述一種調速風扇式溫控無線數據接收器采用以上技術方案與現有技術相比，具有以下技術效果：

（1）本實用新型設計的調速風扇式溫控無線數據接收器，針對現有無線數據接收器進行改進，引入智能風扇調節式溫控斷電機構，基于所設計的溫度傳感器，實時獲得接收器殼體中的溫度檢測結果，并以溫度檢測結果為依據，通過電控斷路器，針對數據輸出接口中取電端與數據輸出端中取電端之間電路的通斷實現控制，并在斷開的情況下，基于接收器殼體表面的鏤空結構，通過具體設計的無極風扇調速電路，針對所設計的微型風扇進行調速控制，從而能夠在對抗高溫切斷供電的同時，通過微型風扇的智能控制，實現主動散熱，避免高溫對無線接收器本體電路板的損壞，不僅能夠保證所設計調速風扇式溫控無線數據接收器實際工作中的穩定性，而且能夠有效保證所設計調速風扇式溫控無線數據接收器的使用壽命；

（2）本實用新型設計的調速風扇式溫控無線數據接收器中，針對微型風扇，進一步設計采用微型無刷電機風扇，使得本實用新型所設計的調速風扇式溫控無線數據接收器在實際工作過程中，能夠實現靜音工作，既保證了所設計調速風扇式溫控無線數據接收器具有高效的散熱效果，又能保證其工作過程不對周圍環境產生噪聲影響，體現了設計過程中的人性化設計；

（3）本實用新型設計的調速風扇式溫控無線數據接收器中，還進一步設計包括與所述控制模塊相連接的顯示屏，并設計顯示屏內嵌在所述接收器殼體的表面，能夠針對由溫度傳感器所獲接收器殼體中的溫度檢測結果進行實時顯示，讓使用者能夠及時了解接收器殼體中的溫度情況，使得溫度檢測結果更加直觀；

（4）本實用新型設計的調速風扇式溫控無線數據接收器中，針對控制模塊，進一步設計采用單片機，一方面能夠適用于后期針對所設計調速風扇式溫控無線數據接收器的擴展需求，另一方面，簡潔的控制架構模式能夠便于后期的維護；

（5）本實用新型設計的調速風扇式溫控無線數據接收器中，針對接收器殼體，進一步設計采用鋁材料制成，能夠有效提高整個設計調速風扇式溫控無線數據接收器在實際應用過程中的散熱效果，有效保證實際工作的穩定性。

附圖說明

圖1是本實用新型所設計調速風扇式溫控無線數據接收器的結構示意圖；

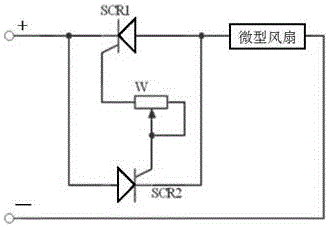

圖2是本實用新型所設計調速風扇式溫控無線數據接收器中無極風扇調速電路的示意圖。

其中，1. 接收器殼體，2. 無線接收器本體電路板，3. 數據輸出端，4. 數據輸出接口，5. 控制模塊，6. 溫度傳感器，7. 電控斷路器，8. 顯示屏，9. 鏤空結構，10. 無極風扇調速電路，11. 微型風扇。

具體實施方式

下面結合說明書附圖對本實用新型的具體實施方式作進一步詳細的說明。

如圖1所示，本實用新型設計了一種調速風扇式溫控無線數據接收器，包括接收器殼體1，以及固定設置在接收器殼體1中的無線接收器本體電路板2，無線接收器本體電路板2上設置數據輸出端3，接收器殼體1上設置與數據輸出端3結構相對應的數據輸出接口4，數據輸出端3中的數據信號端與數據輸出接口4中的數據信號端相互連接；還包括微型風扇11、控制模塊5，以及分別與控制模塊5相連接的溫度傳感器6、電控斷路器7、無極風扇調速電路10，其中，微型風扇11經過無極風扇調速電路10與控制模塊5相連接，控制模塊5、溫度傳感器6、電控斷路器7和無極風扇調速電路10固定設置于接收器殼體1中；如圖2所示，無極風扇調速電路10包括第一單向可控硅（SCR1）、第二單向可控硅（SCR2）、電控電位器（W）；其中，第一單向可控硅（SCR1）與第二單向可控硅（SCR2）反向并聯，且第一單向可控硅（SCR1）與第二單向可控硅（SCR2）反向并聯結構的其中一端與經過控制模塊5的供電正極相連接，另一端與微型風扇11的其中一端相連接；電控電位器（W）串聯在第一單向可控硅（SCR1）控制極與第二單向可控硅（SCR2）控制極之間，且電控電位器（W）與控制模塊5相連接；微型風扇11的另一端與經過控制模塊5的供電負極相連接；數據輸出接口4中的取電端與控制模塊5相連接為其進行供電，一方面控制模塊5分別為溫度傳感器6、電控斷路器7進行供電，另一方面控制模塊5經過無極風扇調速電路10為微型風扇11進行供電；同時，數據輸出接口4中的取電端經過電控斷路器7與無線接收器本體電路板2上數據輸出端3中的取電端相連接；接收器殼體1表面設置鏤空結構9，微型風扇11位于接收器殼體1內部，微型風扇11固定設置于無線接收器本體電路板2與鏤空結構9之間，且微型風扇11的工作氣流方向指向鏤空結構9。上述技術方案所設計的調速風扇式溫控無線數據接收器，針對現有無線數據接收器進行改進，引入智能風扇調節式溫控斷電機構，基于所設計的溫度傳感器6，實時獲得接收器殼體1中的溫度檢測結果，并以溫度檢測結果為依據，通過電控斷路器7，針對數據輸出接口4中取電端與數據輸出端3中取電端之間電路的通斷實現控制，并在斷開的情況下，基于接收器殼體1表面的鏤空結構9，通過具體設計的無極風扇調速電路10，針對所設計的微型風扇11進行調速控制，從而能夠在對抗高溫切斷供電的同時，通過微型風扇11的智能控制，實現主動散熱，避免高溫對無線接收器本體電路板2的損壞，不僅能夠保證所設計調速風扇式溫控無線數據接收器實際工作中的穩定性，而且能夠有效保證所設計調速風扇式溫控無線數據接收器的使用壽命。

基于上述設計調速風扇式溫控無線數據接收器技術方案的基礎之上，本實用新型還進一步設計了如下優選技術方案：針對微型風扇11，進一步設計采用微型無刷電機風扇，使得本實用新型所設計的調速風扇式溫控無線數據接收器在實際工作過程中，能夠實現靜音工作，既保證了所設計調速風扇式溫控無線數據接收器具有高效的散熱效果，又能保證其工作過程不對周圍環境產生噪聲影響，體現了設計過程中的人性化設計；而且進一步設計包括與所述控制模塊5相連接的顯示屏8，并設計顯示屏8內嵌在所述接收器殼體1的表面，能夠針對由溫度傳感器6所獲接收器殼體1中的溫度檢測結果進行實時顯示，讓使用者能夠及時了解接收器殼體1中的溫度情況，使得溫度檢測結果更加直觀；還有針對控制模塊5，進一步設計采用單片機，一方面能夠適用于后期針對所設計調速風扇式溫控無線數據接收器的擴展需求，另一方面，簡潔的控制架構模式能夠便于后期的維護；不僅如此，針對接收器殼體1，進一步設計采用鋁材料制成，能夠有效提高整個設計調速風扇式溫控無線數據接收器在實際應用過程中的散熱效果，有效保證實際工作的穩定性。

本實用新型設計了調速風扇式溫控無線數據接收器在實際應用過程當中，具體包括接收器殼體1，以及固定設置在接收器殼體1中的無線接收器本體電路板2，無線接收器本體電路板2上設置數據輸出端3，接收器殼體1上設置與數據輸出端3結構相對應的數據輸出接口4，數據輸出端3中的數據信號端與數據輸出接口4中的數據信號端相互連接，接收器殼體1為鋁材料制成；還包括微型無刷電機風扇、單片機，以及分別與單片機相連接的溫度傳感器6、電控斷路器7、顯示屏8、無極風扇調速電路10，其中，微型無刷電機風扇經過無極風扇調速電路10與單片機相連接，單片機、溫度傳感器6、電控斷路器7和無極風扇調速電路10固定設置于接收器殼體1中；無極風扇調速電路10包括第一單向可控硅（SCR1）、第二單向可控硅（SCR2）、電控電位器（W）；其中，第一單向可控硅（SCR1）與第二單向可控硅（SCR2）反向并聯，且第一單向可控硅（SCR1）與第二單向可控硅（SCR2）反向并聯結構的其中一端與經過單片機的供電正極相連接，另一端與微型無刷電機風扇的其中一端相連接；電控電位器（W）串聯在第一單向可控硅（SCR1）控制極與第二單向可控硅（SCR2）控制極之間，且電控電位器（W）與單片機相連接；微型無刷電機風扇的另一端與經過單片機的供電負極相連接；數據輸出接口4中的取電端與單片機相連接為其進行供電，一方面單片機分別為溫度傳感器6、電控斷路器7進行供電，另一方面單片機經過無極風扇調速電路10為微型無刷電機風扇進行供電；同時，數據輸出接口4中的取電端經過電控斷路器7與無線接收器本體電路板2上數據輸出端3中的取電端相連接；接收器殼體1表面設置鏤空結構9，微型無刷電機風扇位于接收器殼體1內部，微型無刷電機風扇固定設置于無線接收器本體電路板2與鏤空結構9之間，且微型無刷電機風扇的工作氣流方向指向鏤空結構9；顯示屏8內嵌在所述接收器殼體1的表面。實際應用過程當中，將接收器殼體1上的數據輸出接口4與指定數據設備（電腦、手機、平板、服務器等）相連接，數據輸出接口4中的取電端由所連指定數據設備中進行取電，由于數據輸出接口4中的取電端與單片機相連接，則單片機由數據輸出接口4中的取電端，從所連指定數據設備中進行取電，然后一方面單片機分別為溫度傳感器6、電控斷路器7進行供電，另一方面單片機經過無極風扇調速電路10為微型無刷電機風扇進行供電；與此同時，由于數據輸出端3中的數據信號端與數據輸出接口4中的數據信號端相互連接，則無線接收器本體電路板2接收無線信號數據，經數據輸出端3中的數據信號端、數據輸出接口4中的數據信號端發送給指定數據設備；實際應用中，設計設置在接收器殼體1中的溫度傳感器6實時工作，實時檢測獲得接收器殼體1中的溫度檢測結果，并上傳至與之相連接的單片機當中，一方面單片機將所獲的溫度檢測結果輸出至顯示屏8繼續顯示輸出，另一方面單片機針對所接收到的溫度檢測結果進行實時分析判斷，并根據判斷結果分別做出相應控制，其中，當溫度檢測結果小于或等于預設溫度下限值時，則單片機據此判斷此時接收器殼體1內部的溫度處于安全范圍內，無需散熱，則單片機此時不做任何進一步操作；當溫度檢測結果大于預設溫度下限值，且小于預設溫度上限值時，單片機據此判斷此時接收器殼體1內部的溫度稍高，需要散熱，則單片機隨即經過無極風扇調速電路10控制微型無刷電機風扇開始工作，其中，單片機向無極風扇調速電路10發送開始工作命令，無極風扇調速電路10根據所接收到的開始工作命令生成相應的開始工作指令，并發送給微型無刷電機風扇，控制微型無刷電機風扇開始工作，由于微型無刷電機風扇工作的氣流方向指向接收器殼體1表面上所設置的鏤空結構9，則在微型無刷電機風扇工作下將接收器殼體1內部的鏤空結構9向外排出；當溫度檢測結果大于或等于預設溫度上限值時，則單片機據此判斷此時接收器殼體1中的溫度過高，超出安全范圍，則單片機一方面保持微型無刷電機風扇繼續工作，另一方面控制與之相連接的電控斷路器7工作，斷開數據輸出接口4中取電端與數據輸出端3中取電端之間的電路，停止為無線接收器本體電路板2進行供電，從而避免無線接收器本體電路板2在高溫環境下繼續工作，由此通過斷電加風扇主動散熱的方式，針對接收器殼體1中的熱量實現高效散熱，避免影響無線接收器本體電路板2的工作穩定性和使用壽命；在上述單片機經無極風扇調速電路10控制微型無刷電機風扇工作的過程當中，單片機根據溫度檢測結果的變化，通過無極風扇調速電路10針對微型無刷電機風扇的轉速進行智能調節，其中，溫度檢測結果在大于預設溫度下限值的基礎上繼續上升，則單片機向無極風扇調速電路10發送提速控制命令，由無極風扇調速電路10根據所接收到的提速控制命令生成相應的提速控制指令，并發送給微型無刷電機風扇，提高微型無刷電機風扇的轉速，提供更強勁的散熱風力，與之相應，當溫度檢測結果在大于預設溫度下限值的范圍內開始下降，則單片機向無極風扇調速電路10發送降速控制命令，由無極風扇調速電路10根據所接收到的降速控制命令生成相應的降速控制指令，并發送給微型無刷電機風扇，降低微型無刷電機風扇的轉速，平衡微型無刷電機風扇的散熱風力，達到節能目的；與上述全部過程相對應的，當溫度檢測結果由大于或等于預設溫度上限值下降至小于預設溫度上限值，且大于預設溫度下限值時，則單片機一方面保持針對微型無刷電機風扇的控制工作，另一方面控制電控斷路器7工作，連通數據輸出接口4中取電端與數據輸出端3中取電端之間的電路，實現為無線接收器本體電路板2進行供電，則所設計的調速風扇式溫控無線數據接收器繼續工作；當溫度檢測結果繼續下降至小于或等于預設溫度下限值時，則單片機經過無極風扇調速電路10控制微型無刷電機風扇停止工作，其中，單片機向無極風扇調速電路10發送停止工作命令，無極風扇調速電路10根據所接收到的停止工作命令生成相應的停止工作指令，并發送給微型無刷電機風扇，控制微型無刷電機風扇停止工作。

上面結合附圖對本實用新型的實施方式作了詳細說明，但是本實用新型并不限于上述實施方式，在本領域普通技術人員所具備的知識范圍內，還可以在不脫離本實用新型宗旨的前提下做出各種變化。
